NUC8加装USB口

2月前 1 167 0

作者:爱吃mini腿

nuc8的usb接口本来就不多,如果接上带接收器的无线鼠标、键盘或者USB蓝牙,接口就更少的可怜,好在intel也知道这个问题,在主板上预留了两个usb接线口,我们现在利用这个接口引出一个usbA的母座口。--------------------------------------------------------分割线--------------------------------------------------------

一、制作usb线

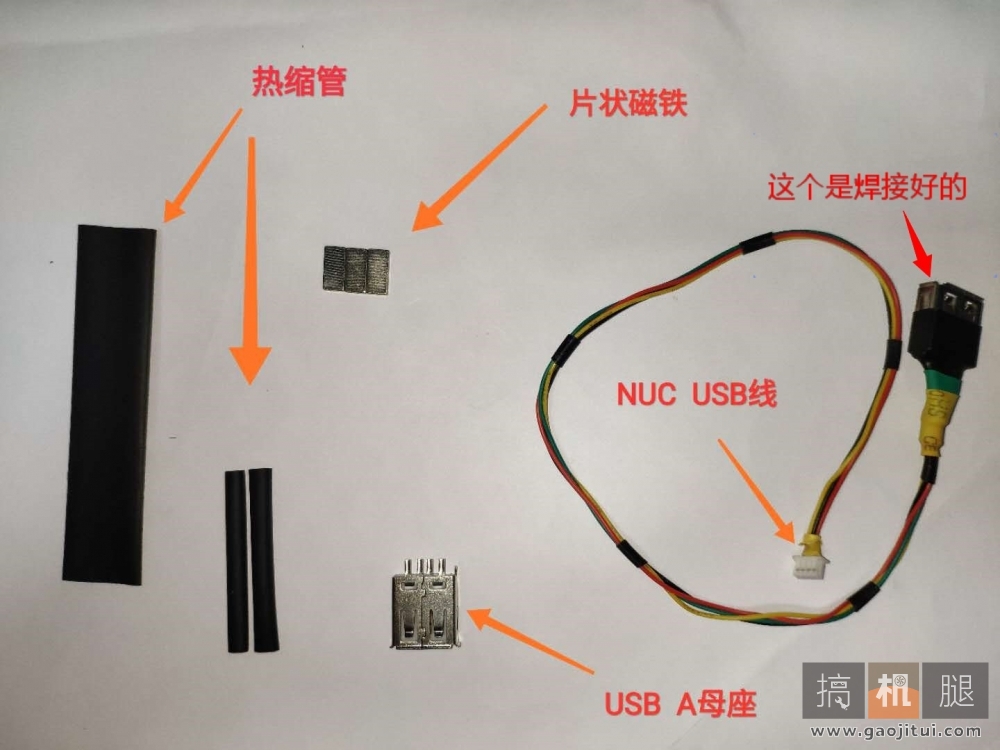

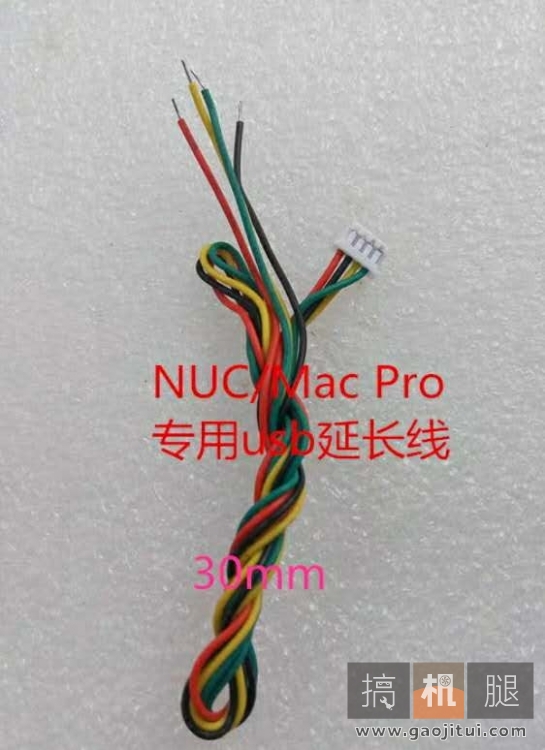

1、准备材料:nuc usb线、usbA母座、热缩管(网上一买就是一大堆这里就不标尺寸了)、片状磁铁。

2、焊接:

具体焊接步骤就不展示了,大致就是将热缩管先套在线上,然后焊接usbA母座,之后加热固定。没什么难度(这里推荐越是新手越应该买个恒温烙铁,并且用好的焊锡、助焊膏、松香,这也是惨痛教训总结出来的)。

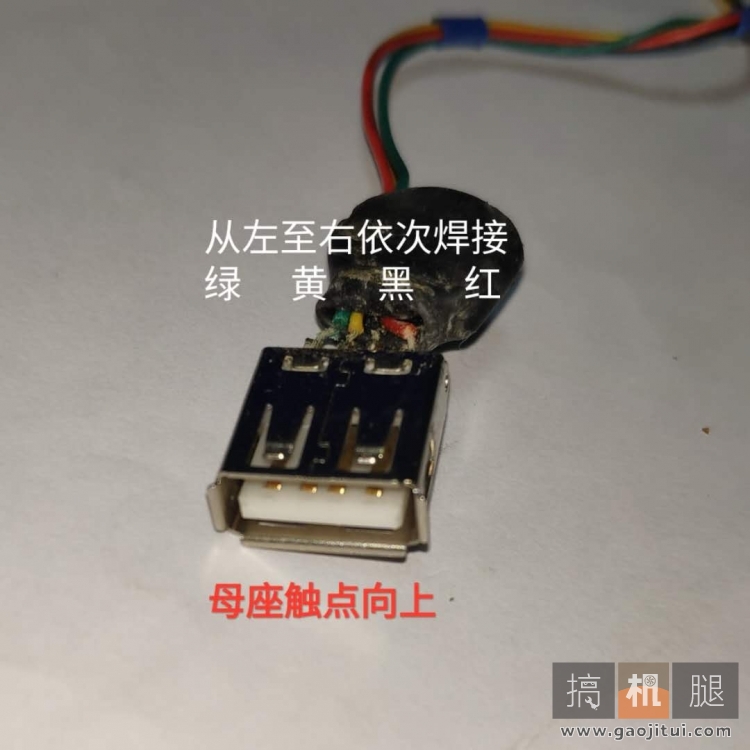

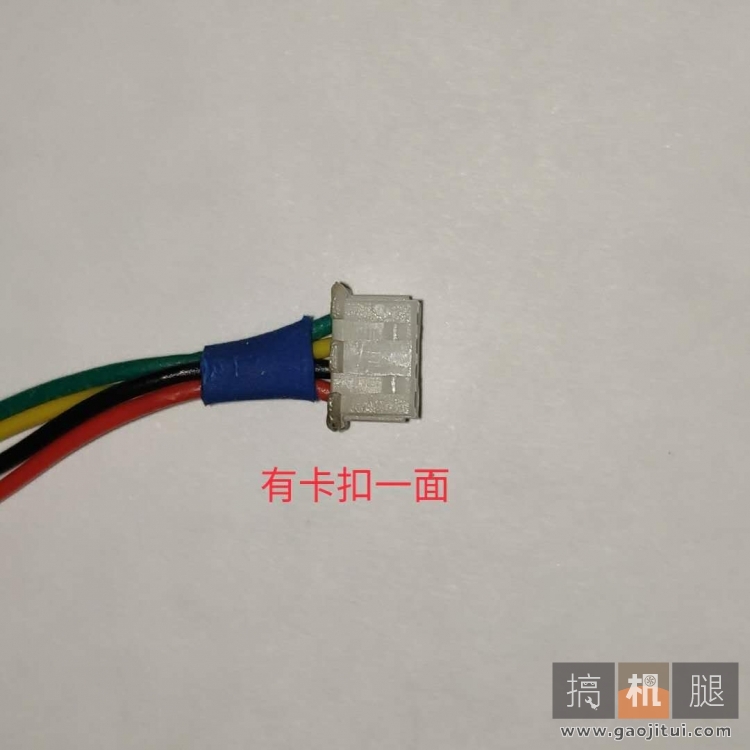

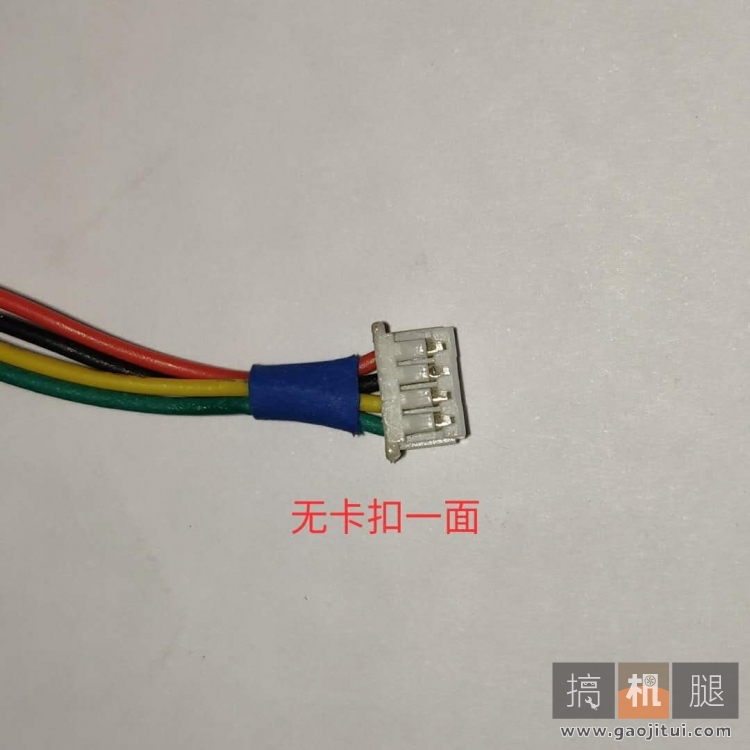

注:我的接线顺序是对应上面的线的,焊接前一定要再次确认你购买的nuc usb线的接线顺序和颜色是否和我的一样!

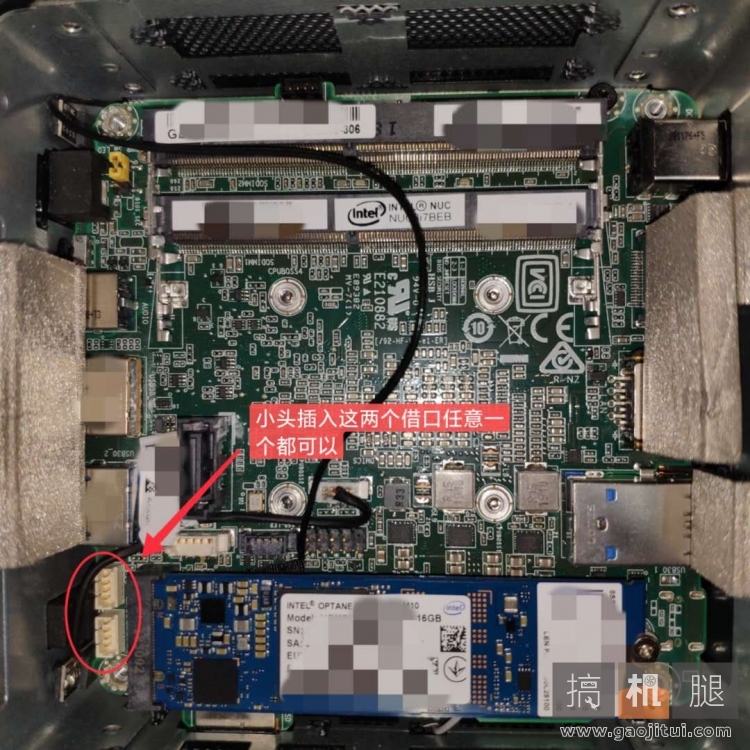

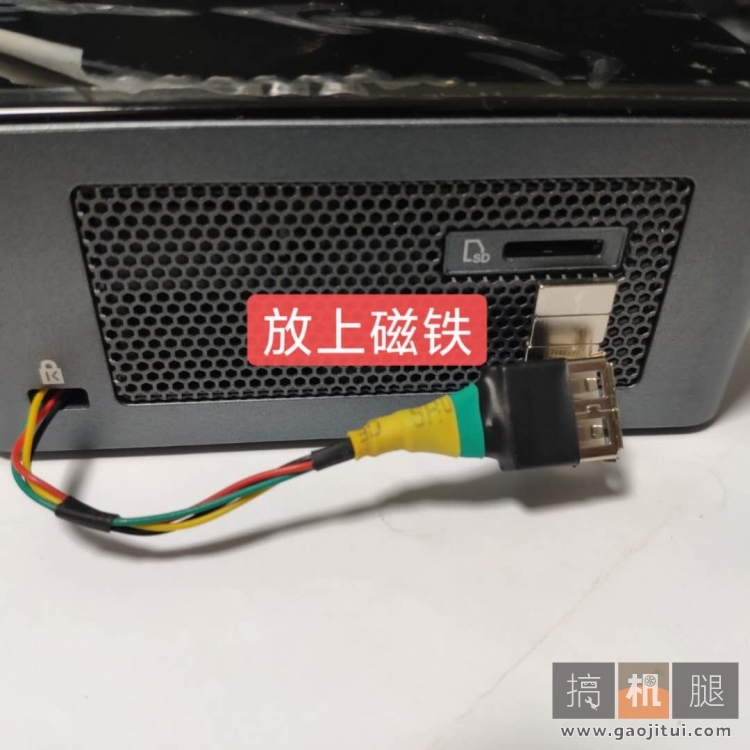

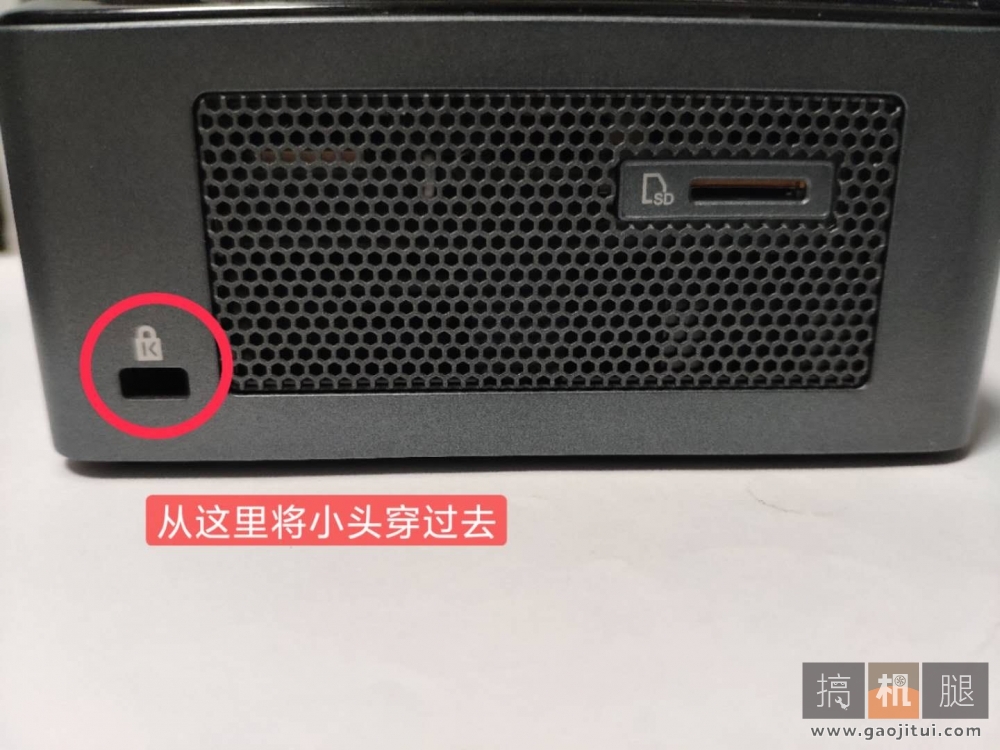

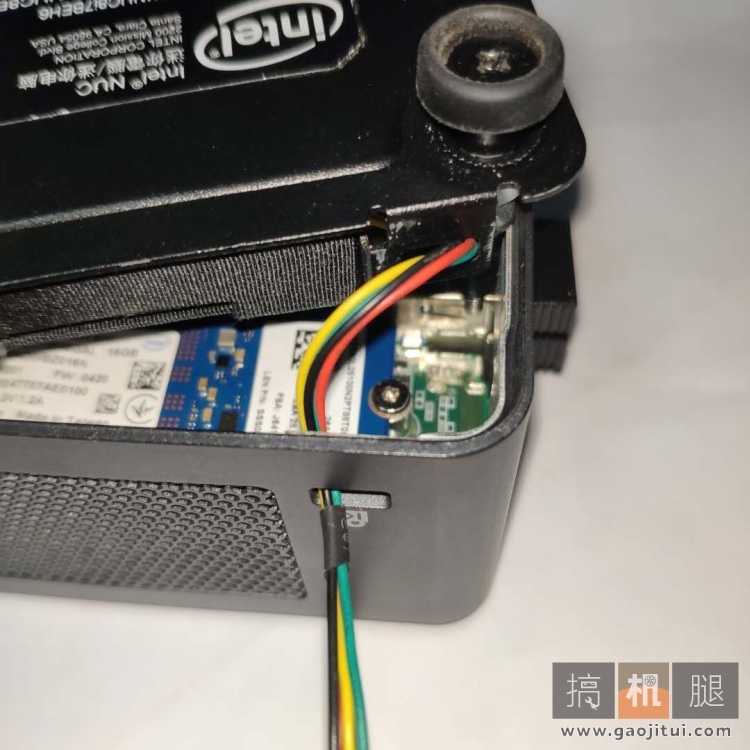

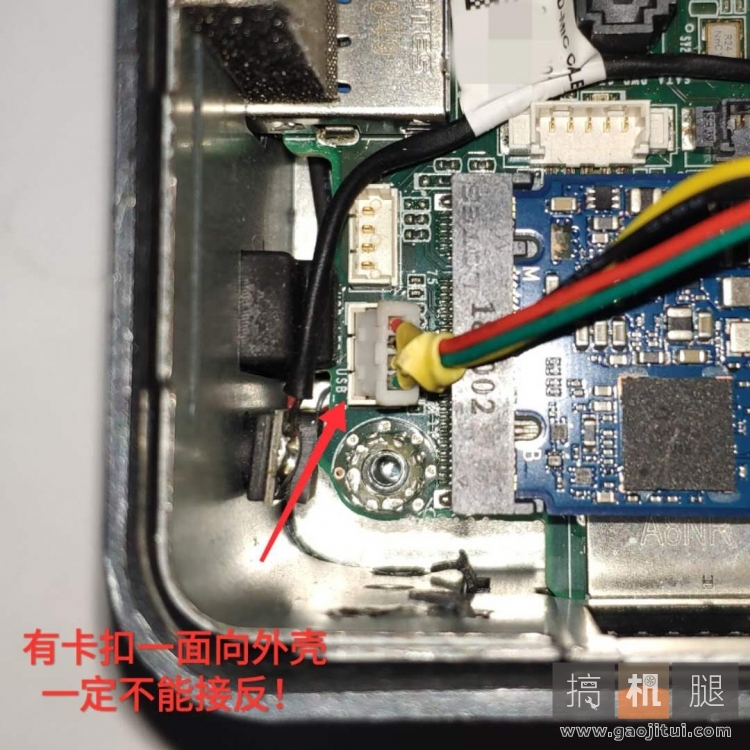

二、安装

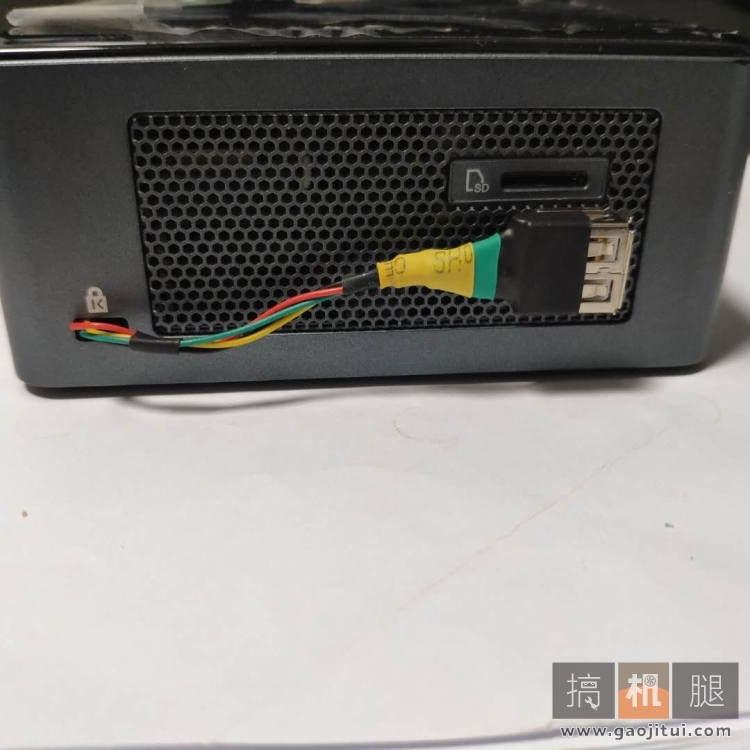

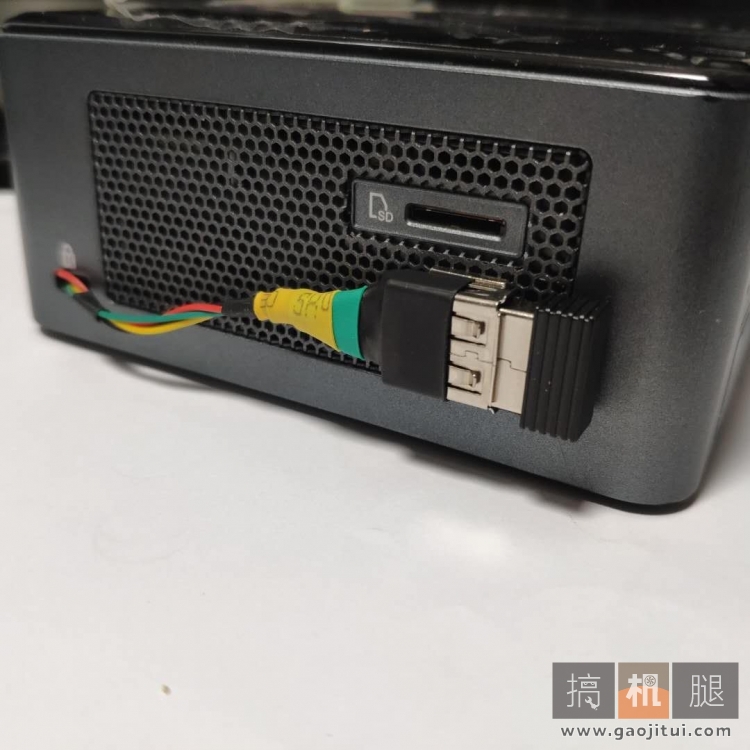

完成
