前言

这是一块小黄鱼标价800块高价的主板,在我的收藏静静躺了一年,小黄鱼也无数次推送这个主板诱惑我,相信很多人见过这块主板吧,正面硕大的散热片真的有毒,我中毒很深。可是800的标价让我没有和店主砍价的欲望,前些天群里又谈起这块主板,一下没忍住就给拿下了,不然总心心念念的超难受,顺便买下来给大家伙儿解解馋,中毒这块主板的可以留言举个爪。。。

风采展示

正面几乎是一整块散热片,我也不知道有什么稀奇的,可看起来就是那么德味,我中毒很深。

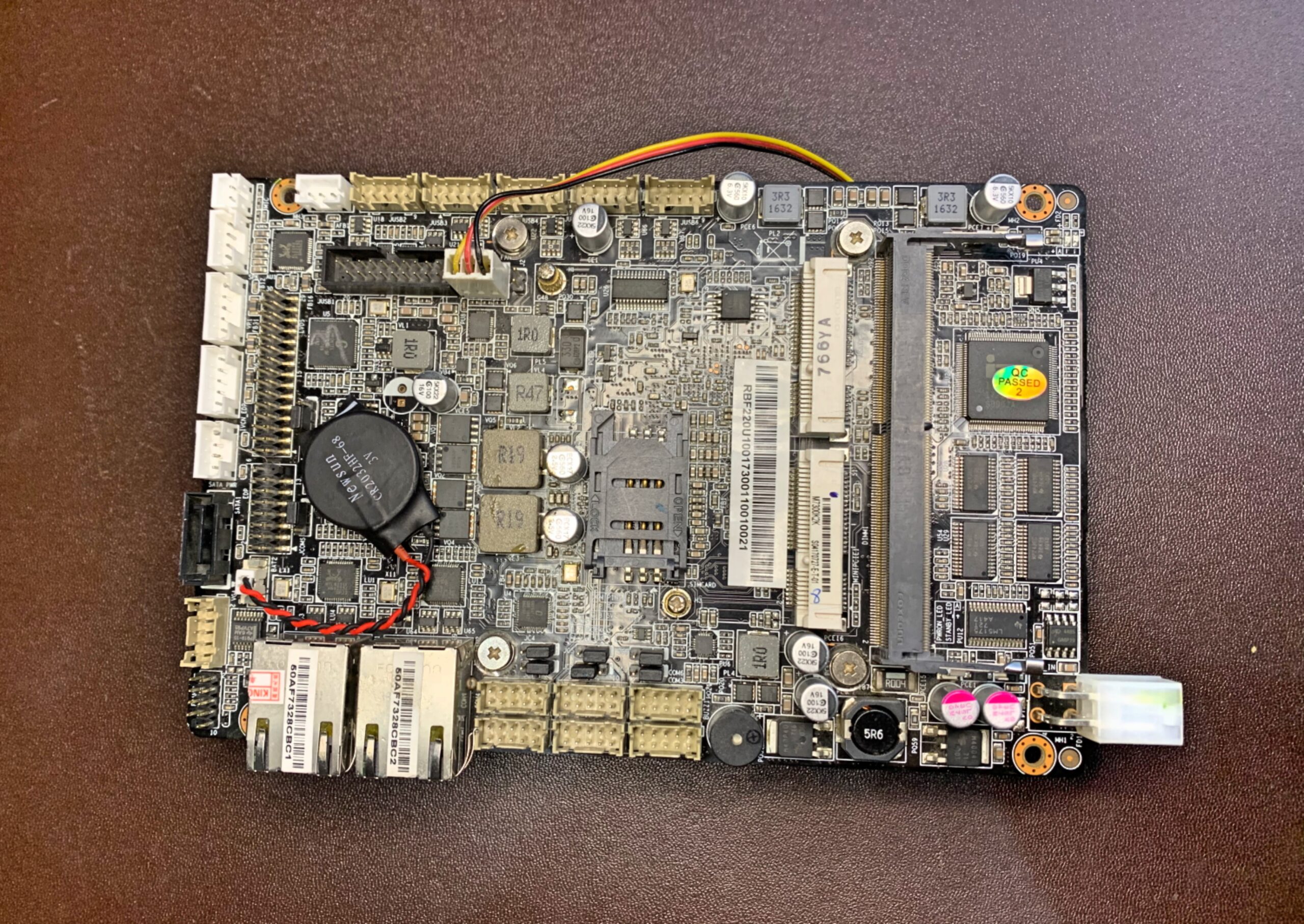

背面DDR4内存槽、迷你PCIE、MSATA,还有一大堆非主流插针。

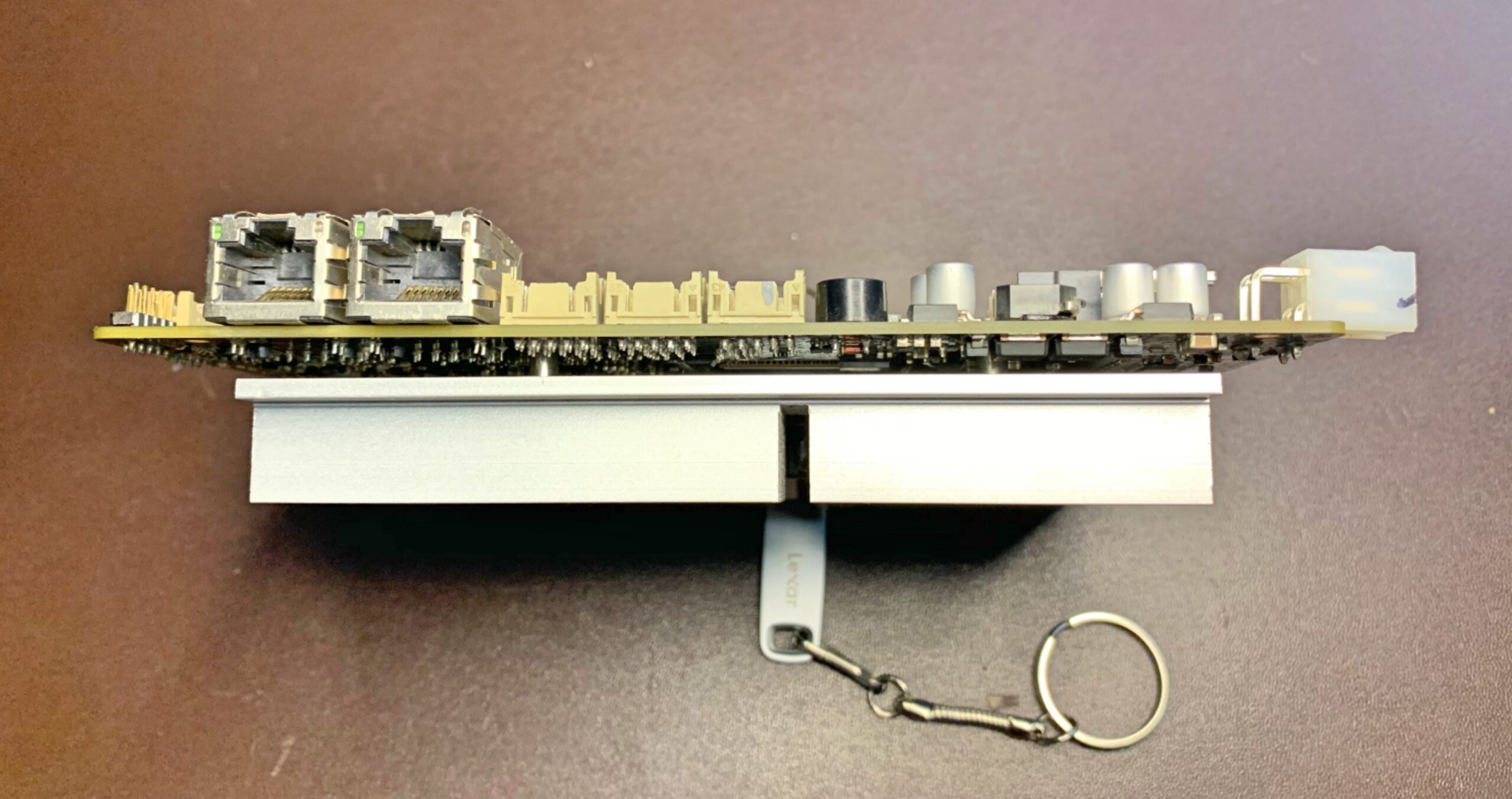

侧面就2个千兆网口,最右边的是4P电源口

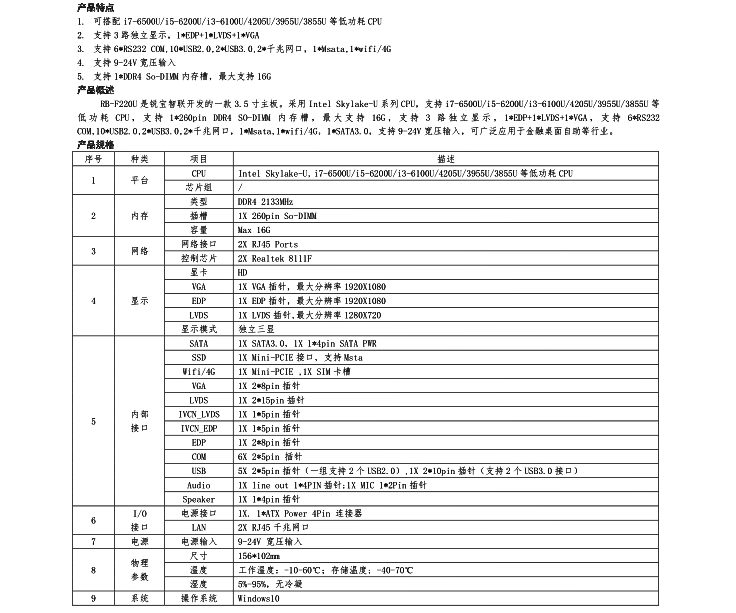

以上官网参数,这块板子好像是应用于银行STM项目,官网连说明书都没找到,没找到说明书就没有插针定义,这就是噩梦的开始。

开始折腾

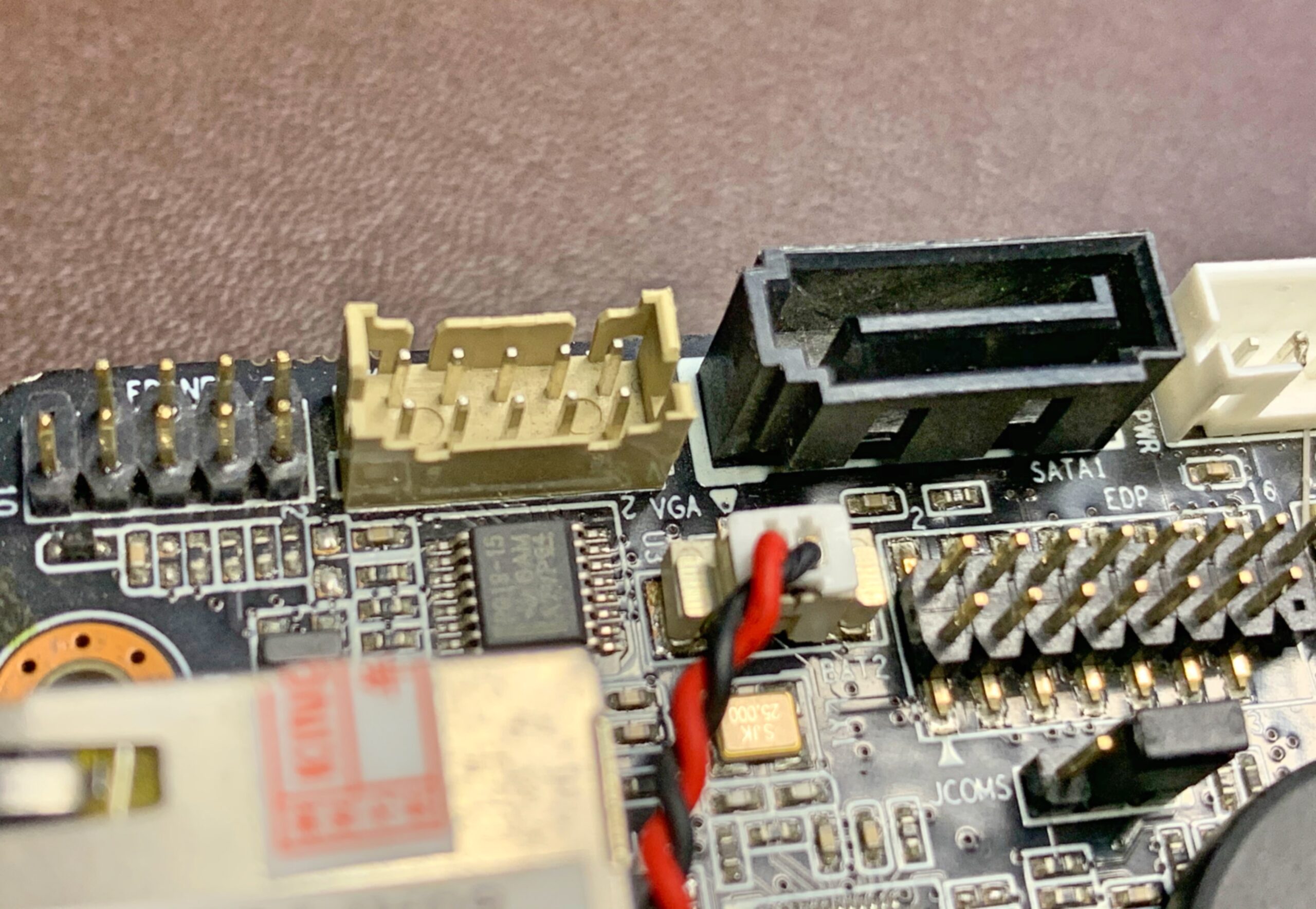

我敢买这个毛接口都没有的主板很大程度上是因为我看到主板上VGA的字样,我觉得我能配到这个10P的VGA线,然而搜遍了整个淘宝没有瑞宝智联相关的产品。

没办法只能上万用表测每一根线对地阻值,来大致预测线序。(PS:主板外侧有标1,9针,1-9针单位欧,2-10针单位20M欧)

然后在某宝定制了两根VGA线,根据不同的组合定制,一根线点不亮,一根颜色不正。

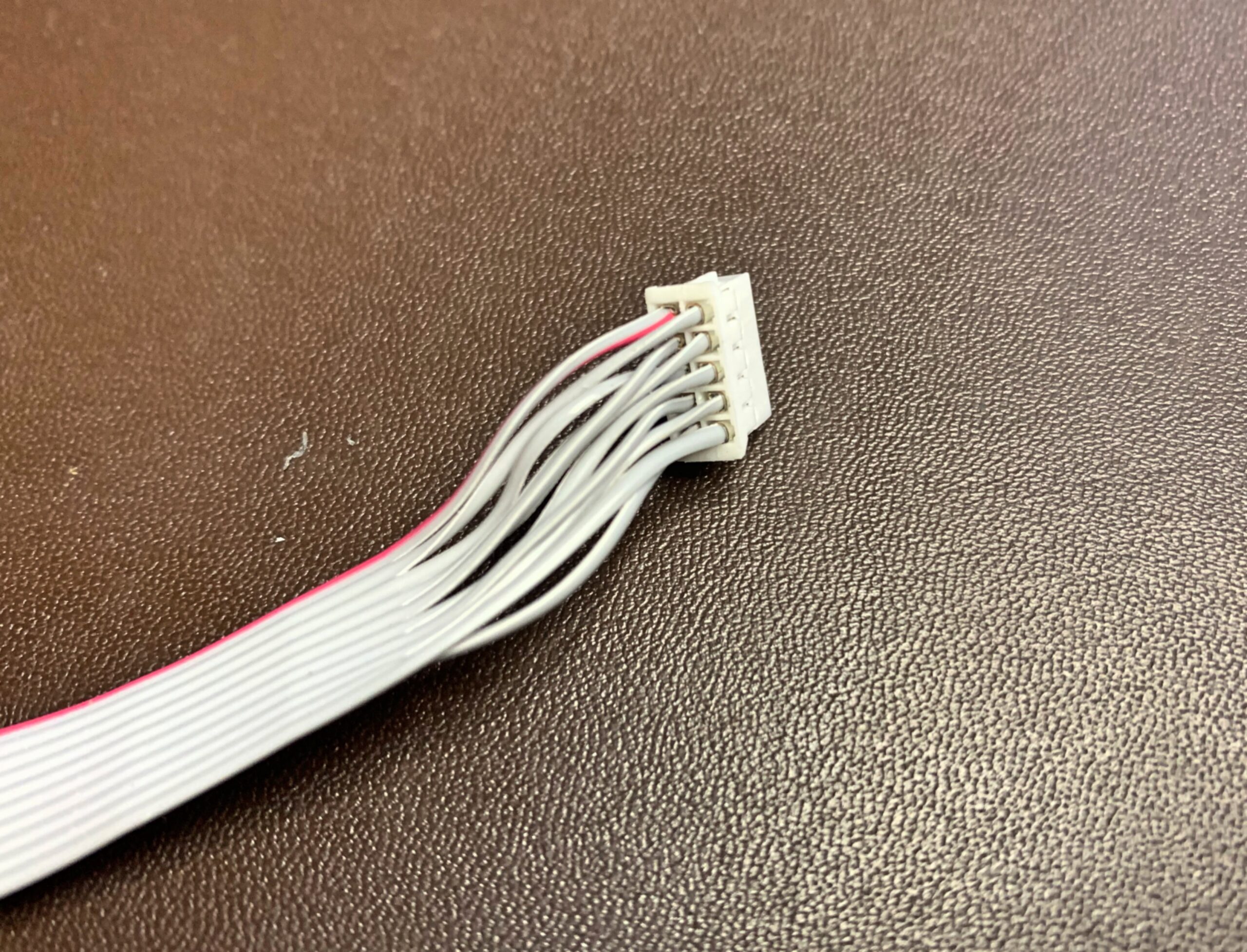

好在有一根能点亮的线,上面是我调整好线序后的样子。

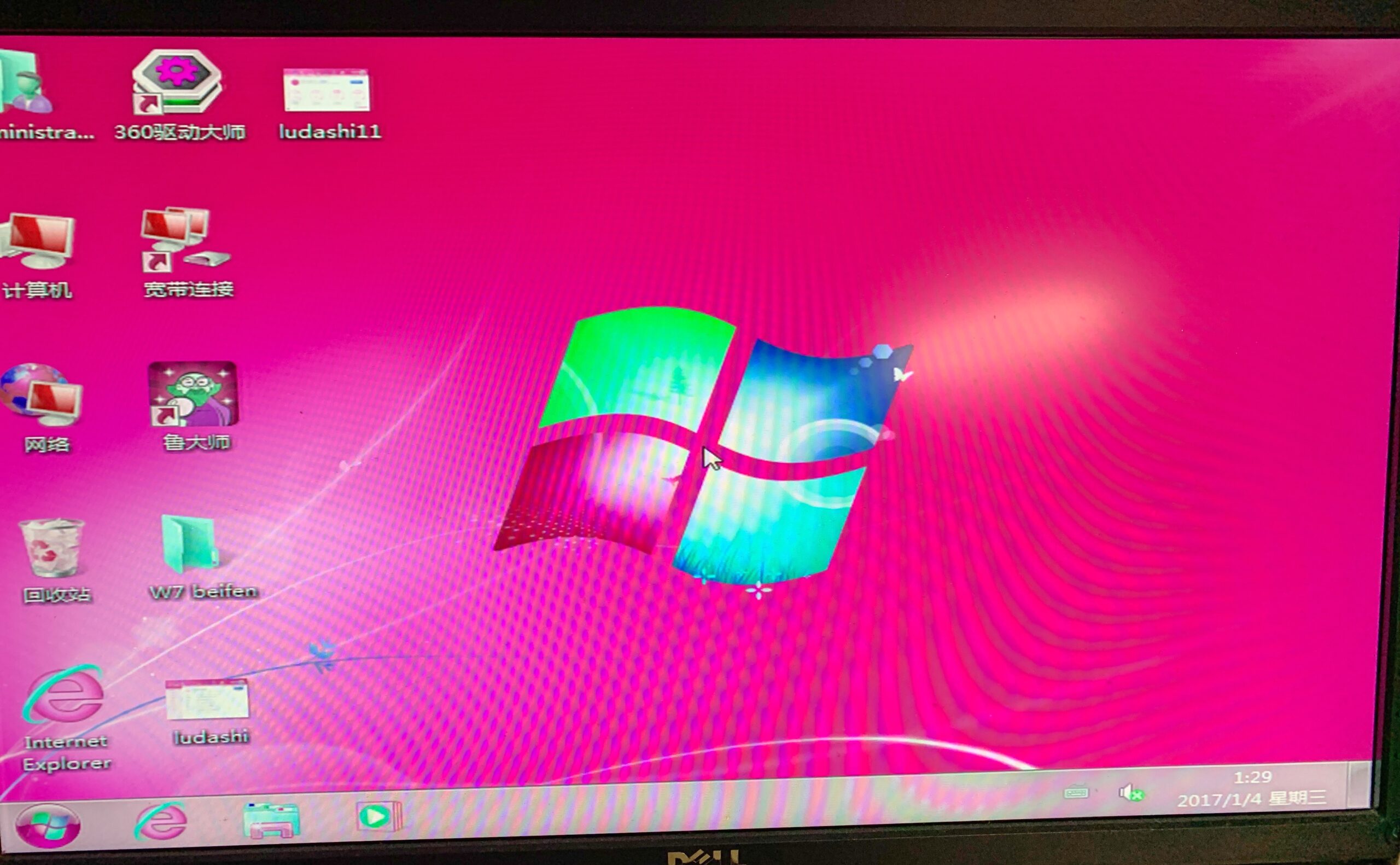

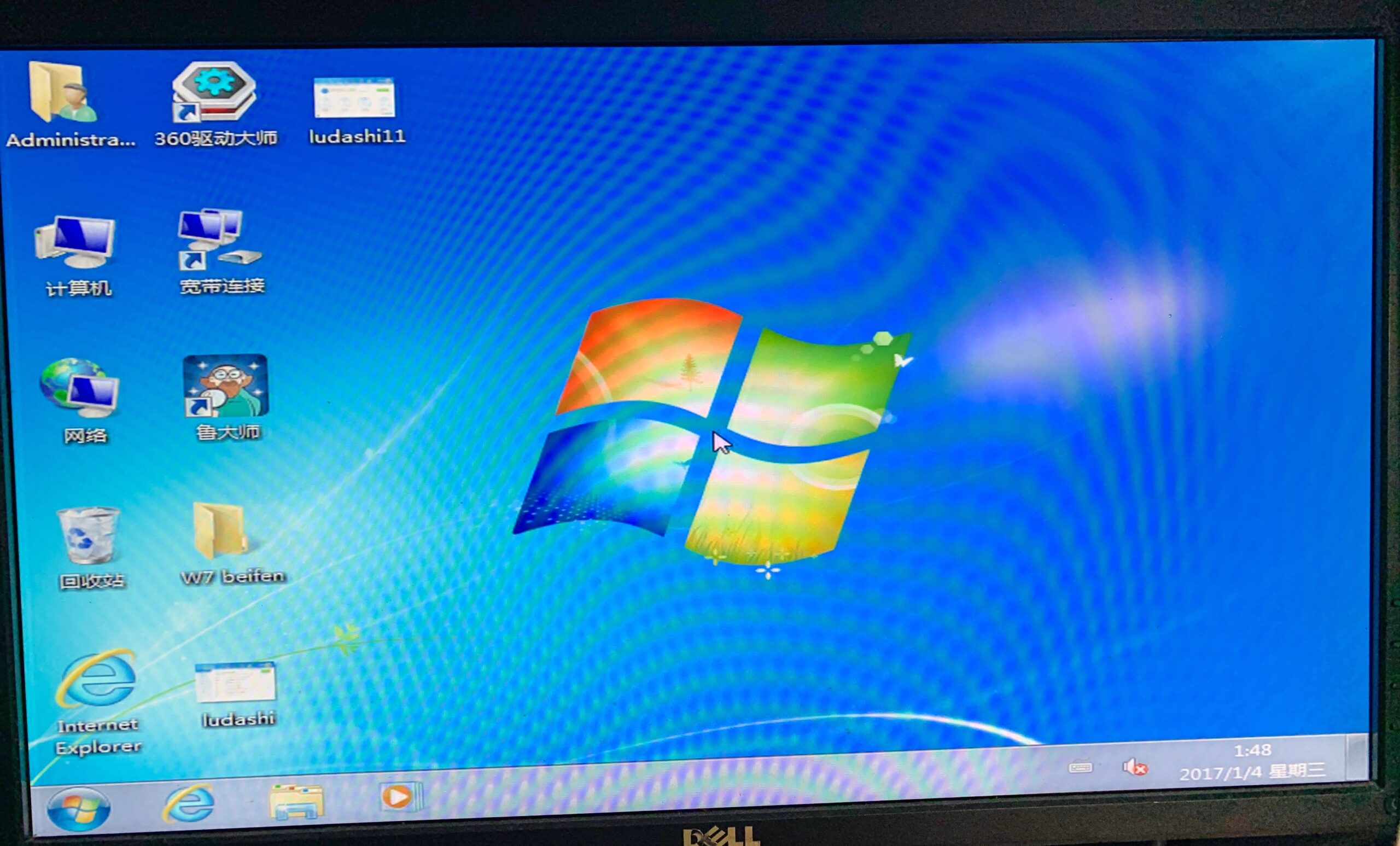

嗯,完美点亮,心里石头掉下来了,看看主板还有些什么接口。

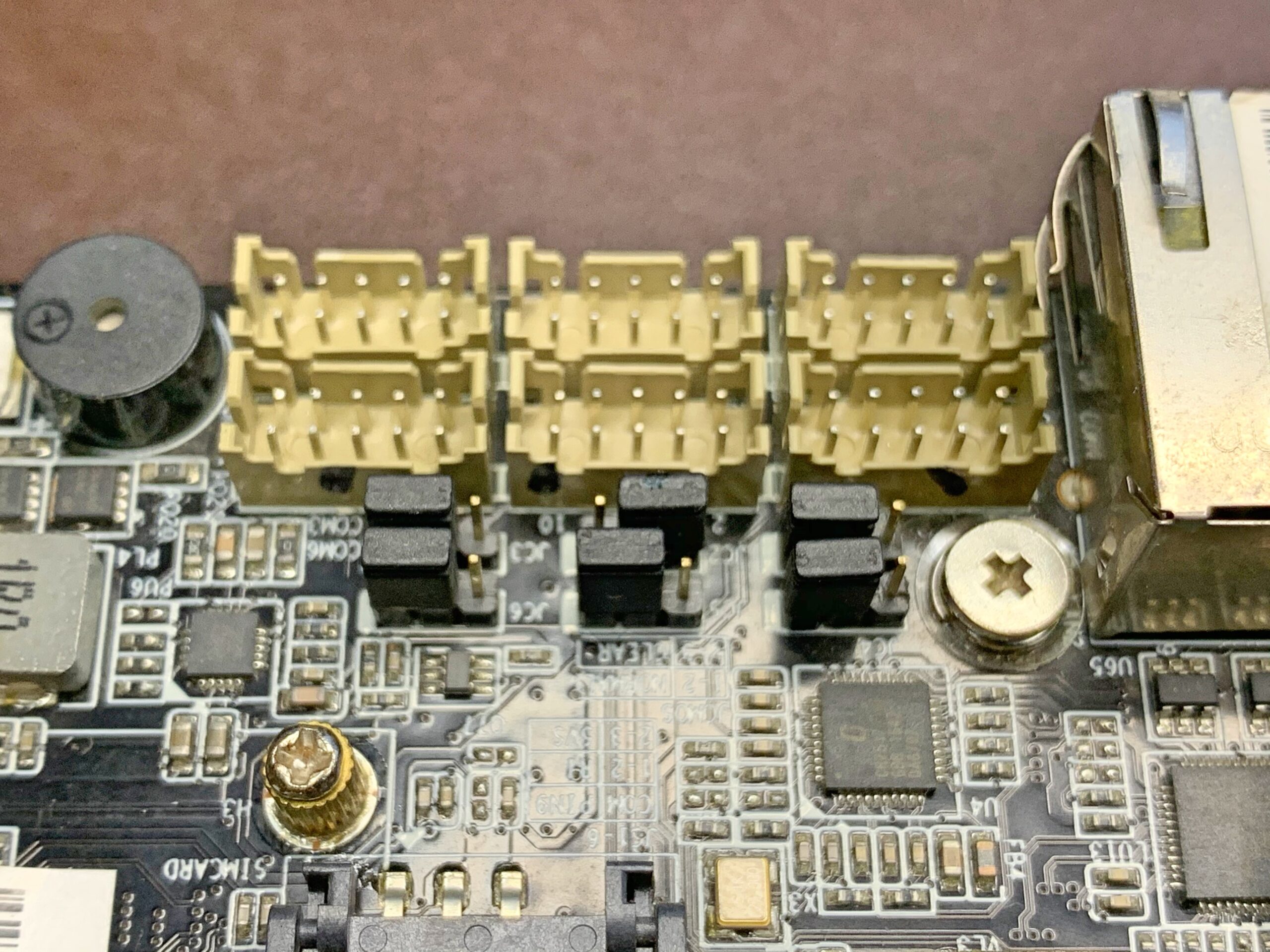

这6个10P是COM口插针。

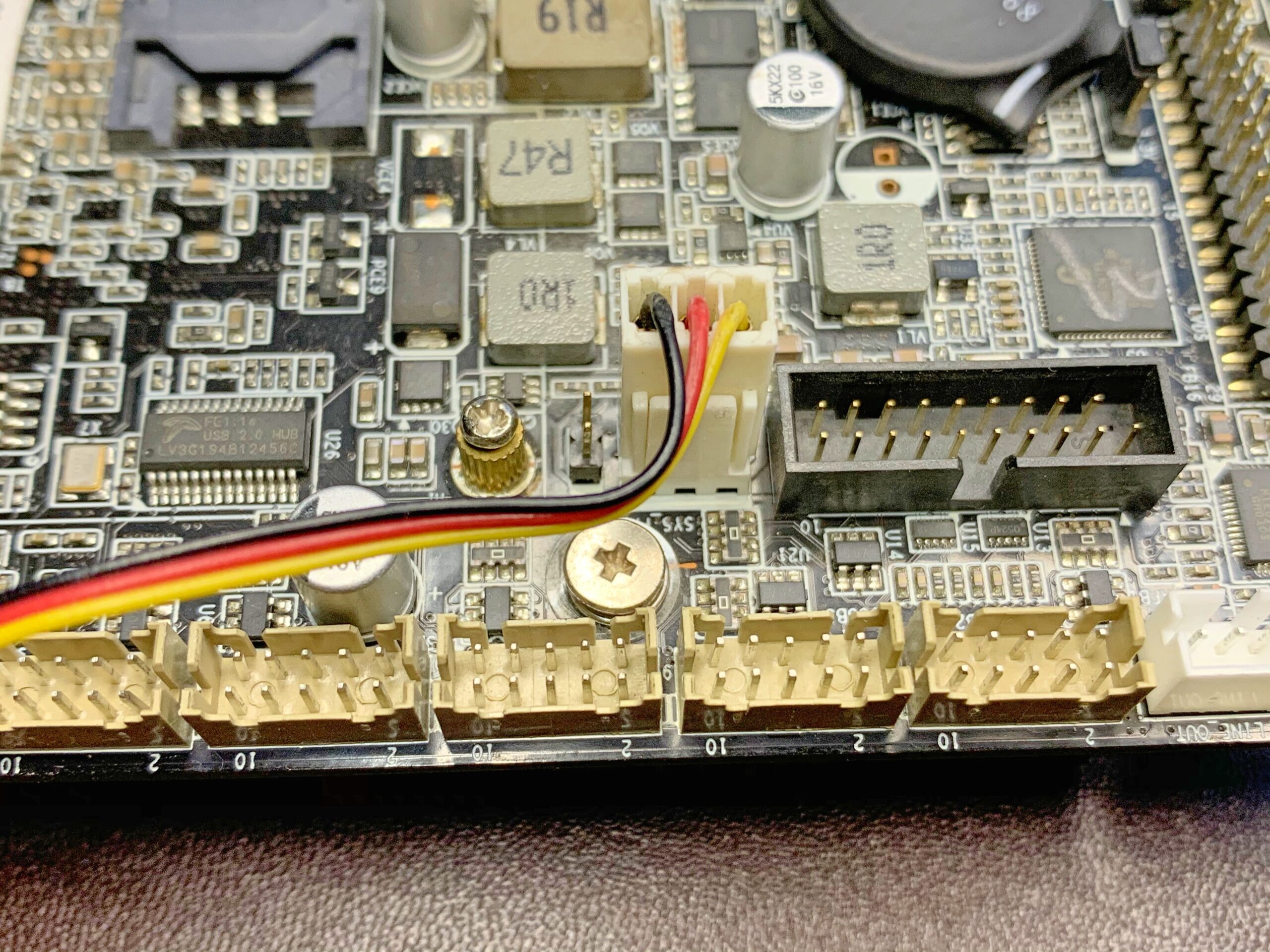

这5个10P是USB2.0的插针,也是非标准线序。。。上面是标准USB3插针,难得一见的正常插口。

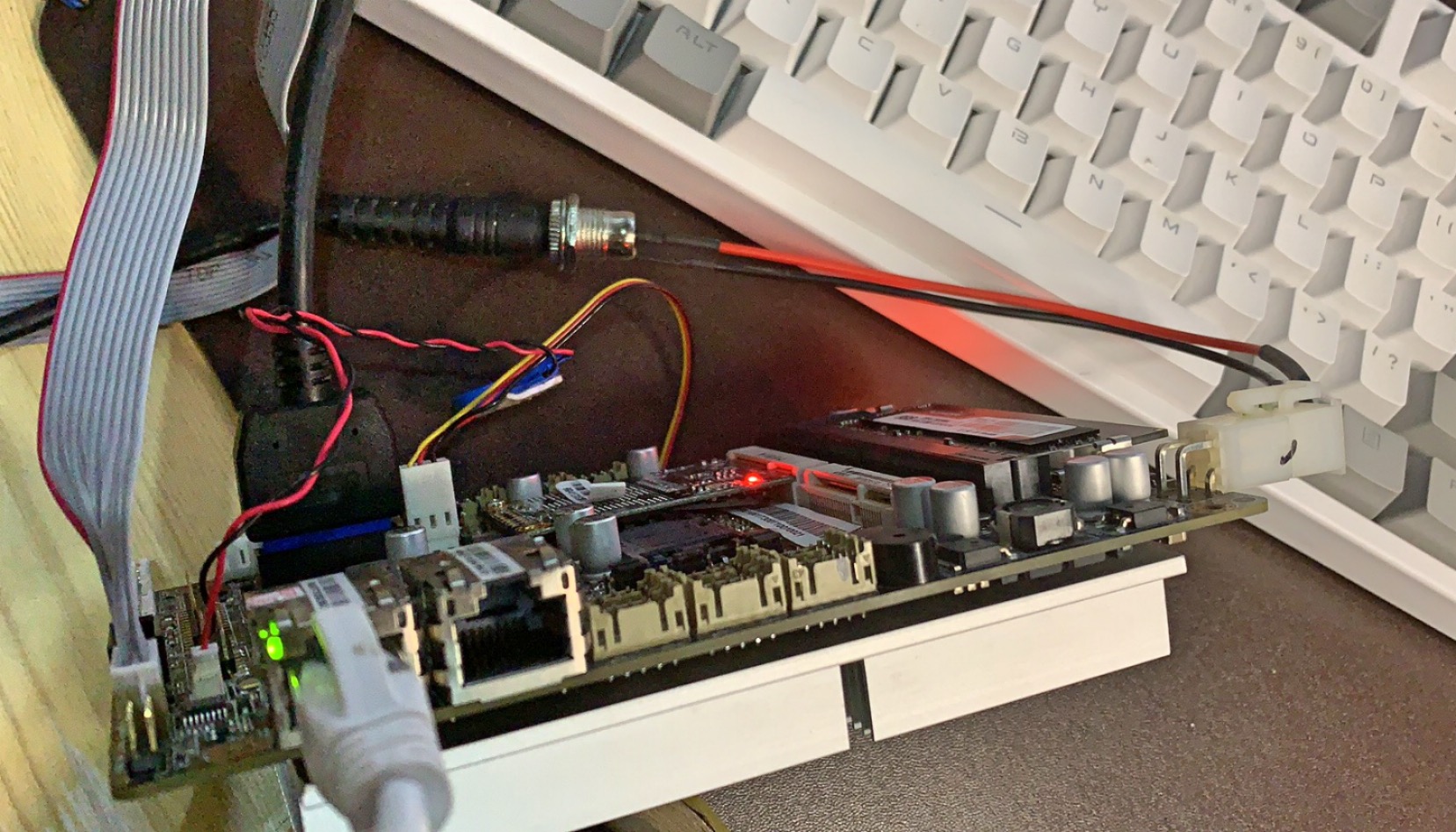

随便搭了一下,各种压测跑分检测没毛病,可以开始折腾了。

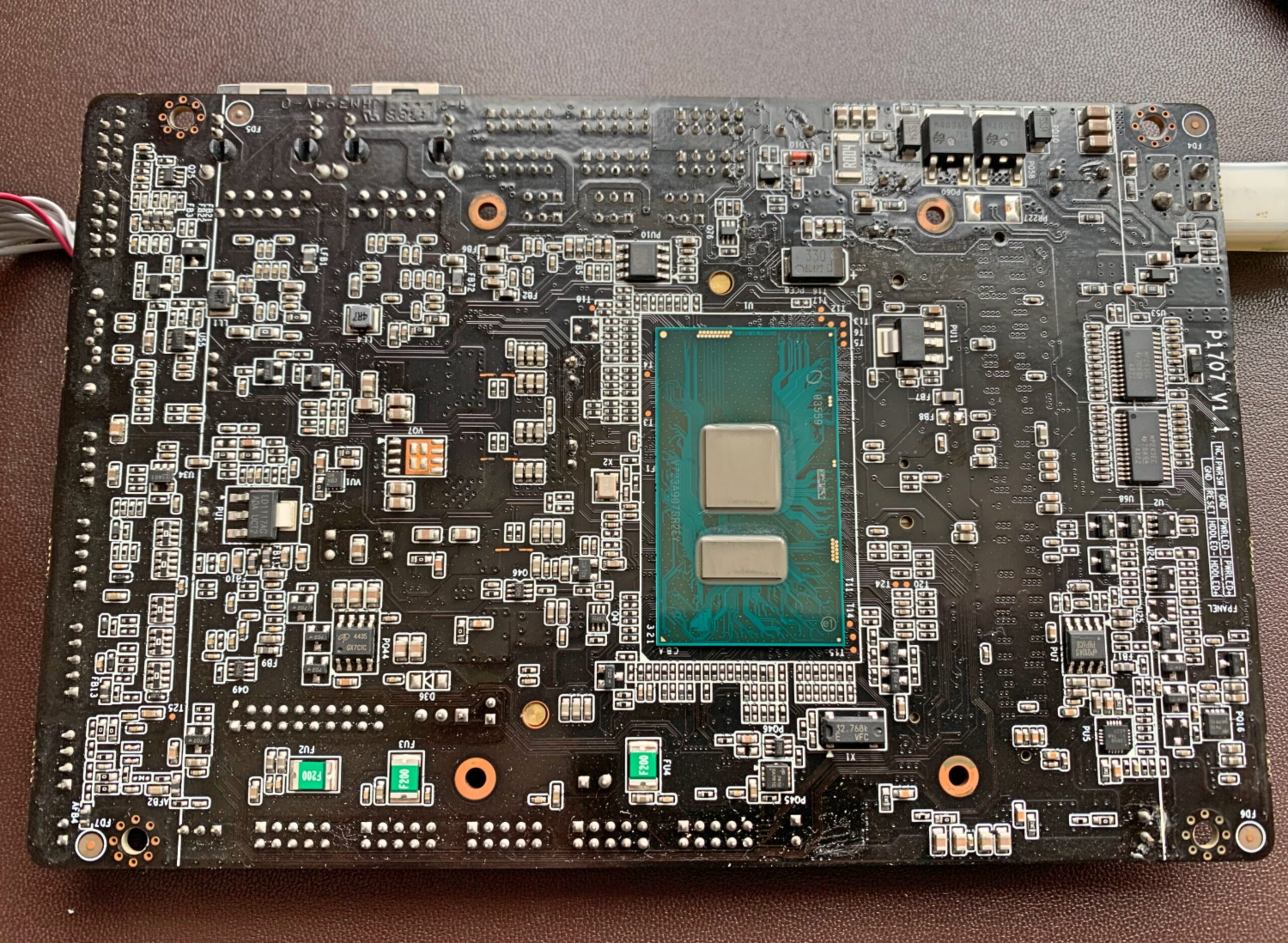

先拆了散热片看看CPU,对这种集成电路莫名喜欢,可能和女生看到口红莫名喜欢一样。

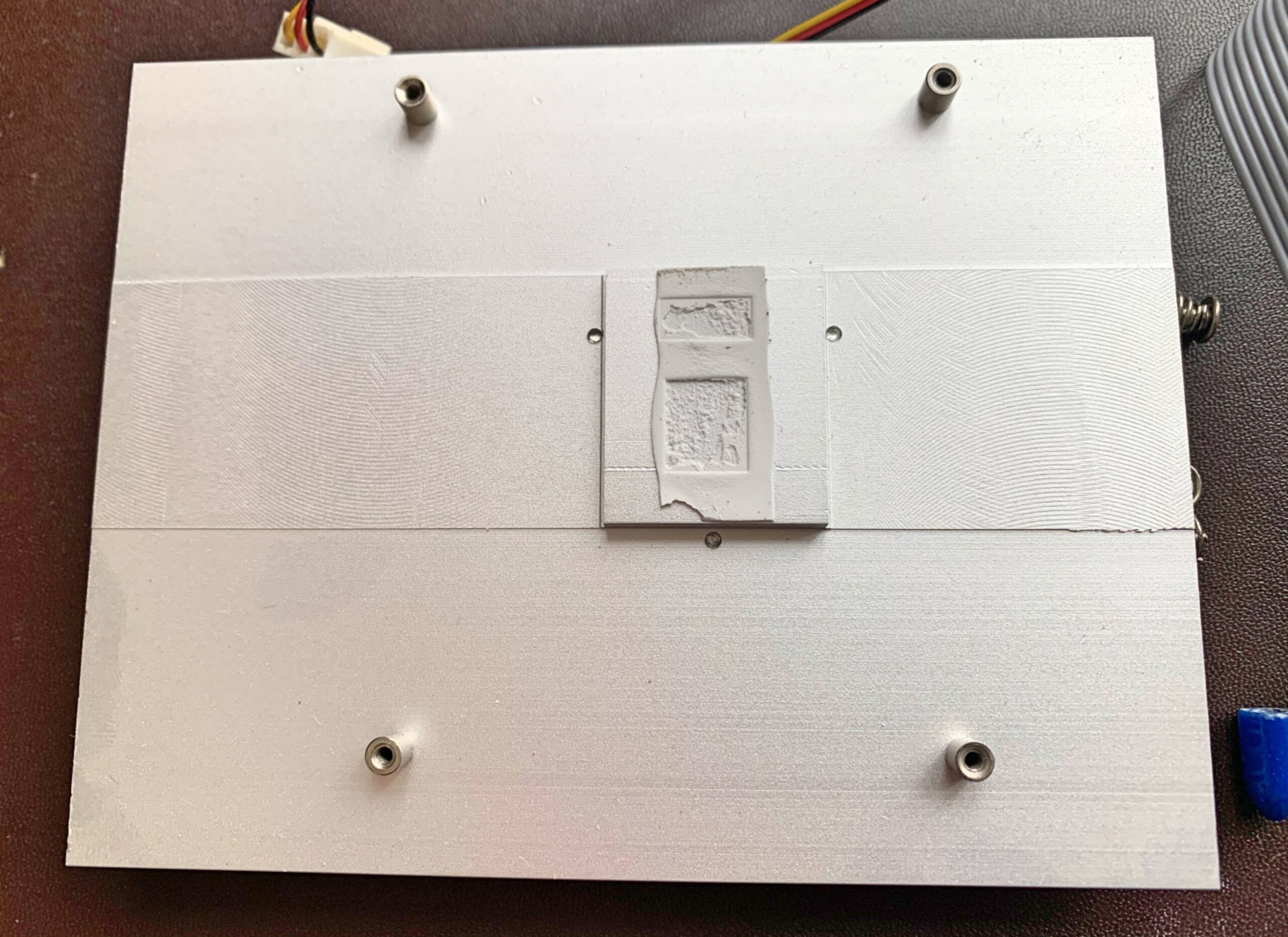

散热器是整块铝CNC加工,不过散热垫拉低了档次。

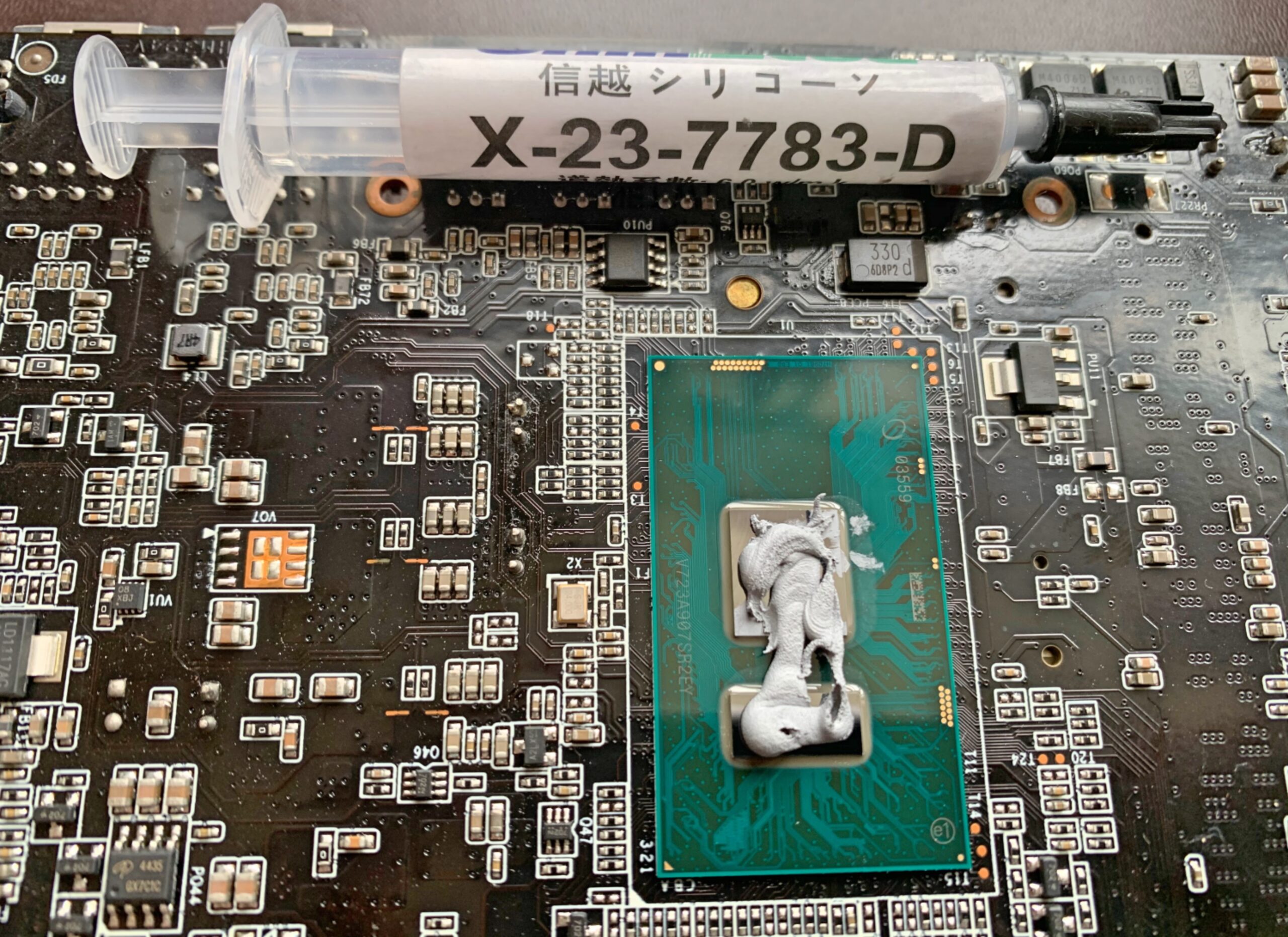

看了下CPU和散热器之间缝隙,挤了一大坨信越水泥,压上去不多不少,压力测试60多摄氏度没毛病。

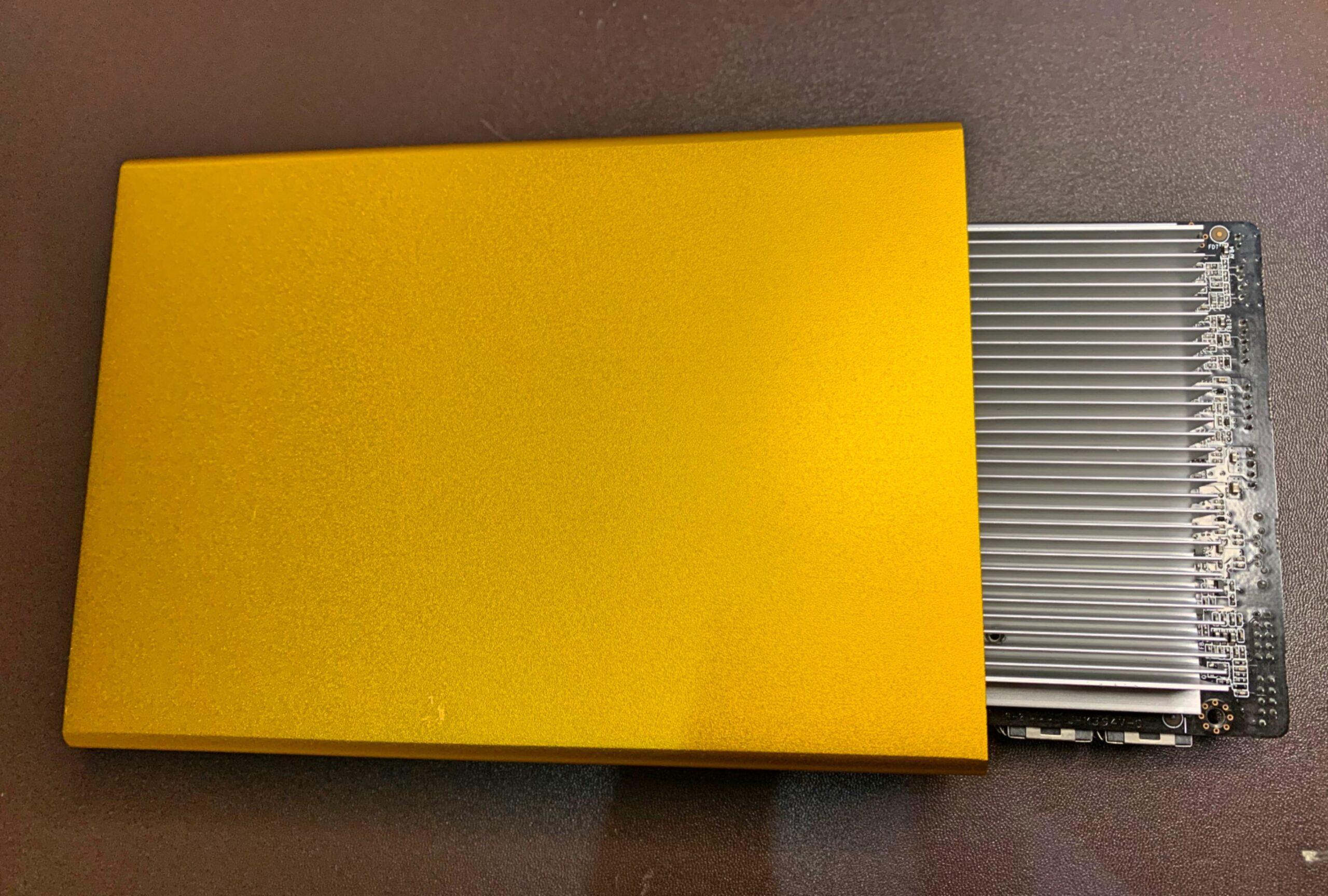

然后就是解决机箱问题了,某宝花50买了个铝合金盒子,大小合适,准备挖一个散热片那么大的孔把散热片伸出来,然后开两个网口孔位。

需要定位的只有网口和散热片,所以相对不是很难。
总结
本来打算折腾好了再发文的,不过这几天搞了两台星际魔盒在折腾,又蹲到两块双千兆12x12小主板,玩具比较多,所以没想搞开孔这么伤神伤身的事情,先把这个半成品发出来给大家过过瘾,顺便水一篇文章,成品后续补图给大家欣赏了。
