前言

前些天到了一批 NUC D34010WYK 小主板,在海鲜市场50一个配了全新机箱,挺好的一个小主机,玩玩黑苹果或者轻办公都是不错的选择,至于改装双千兆软路由是没这个打算的,以我对这个机器的了解,改装空间非常小、难度很大、风险也很大,但扛不住粉丝朋友的强势定制,还是硬着头皮上了,改完还让我发文说要给我点赞,兄弟,没看到你点赞我追到新疆去打你。。。

机器展示

万物皆可软路由 NUC硬核切主板 完美改装双千兆软路由

机箱和外包装是全新的,都是整套整箱的,成色没毛病。

万物皆可软路由 NUC硬核切主板 完美改装双千兆软路由

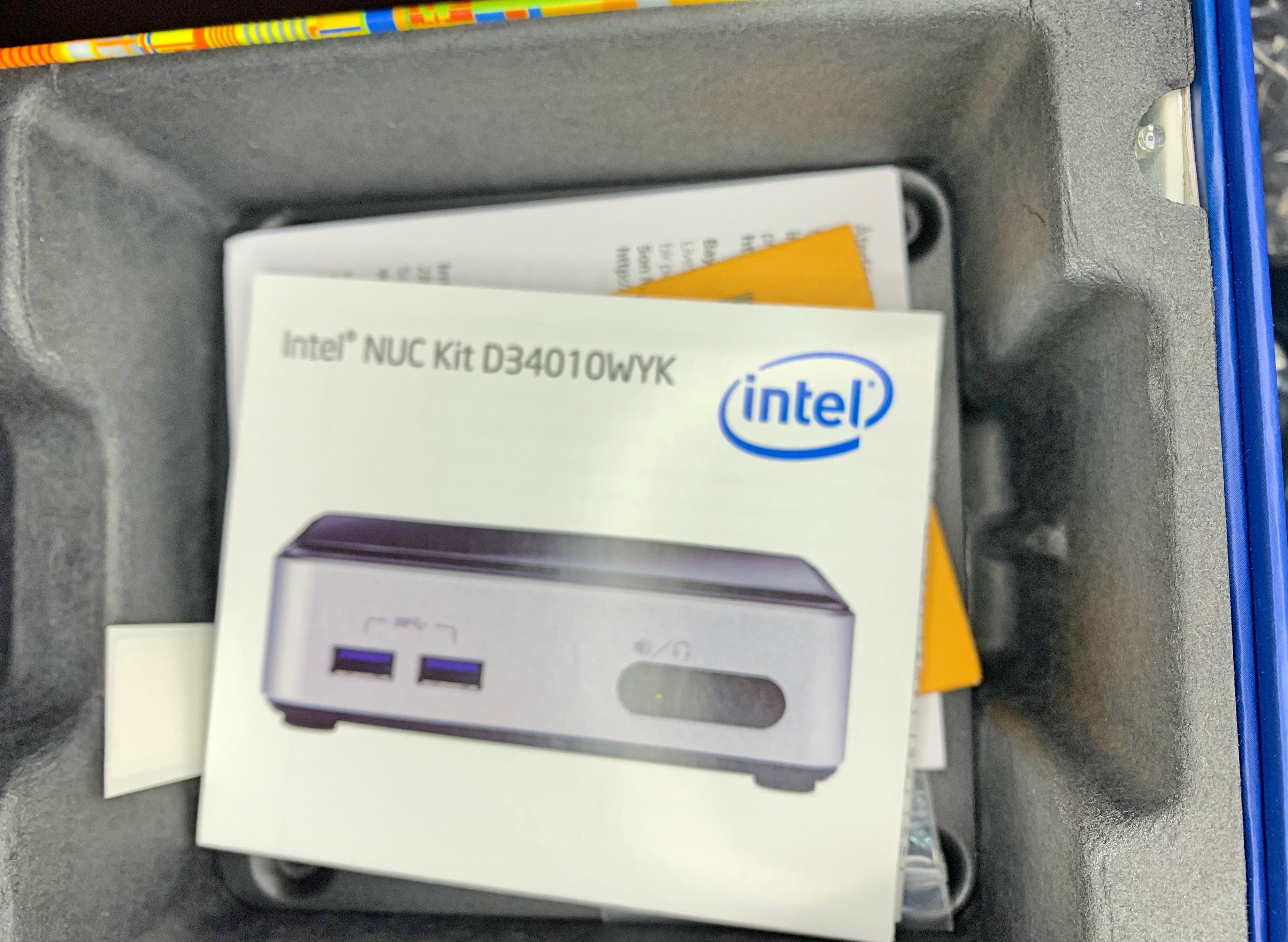

说明书配件之类的都有,背架也有。什么?照片拍虚了?不不不,我对焦的右上角光线感应器,打开包装箱会响起Intel经典的:灯,等灯等灯,可惜电池都放太久没电了,期待了个寂寞。

万物皆可软路由 NUC硬核切主板 完美改装双千兆软路由

万物皆可软路由 NUC硬核切主板 完美改装双千兆软路由

不管是哪代产品,薄款NUC颜值还是在线的,4代很不爽的是HDMI和DP都是迷你接口,要转接。

开始改装

拆机就懒得演示了,机箱4颗螺丝,主板两颗螺丝就可以把主板提出来。

万物皆可软路由 NUC硬核切主板 完美改装双千兆软路由

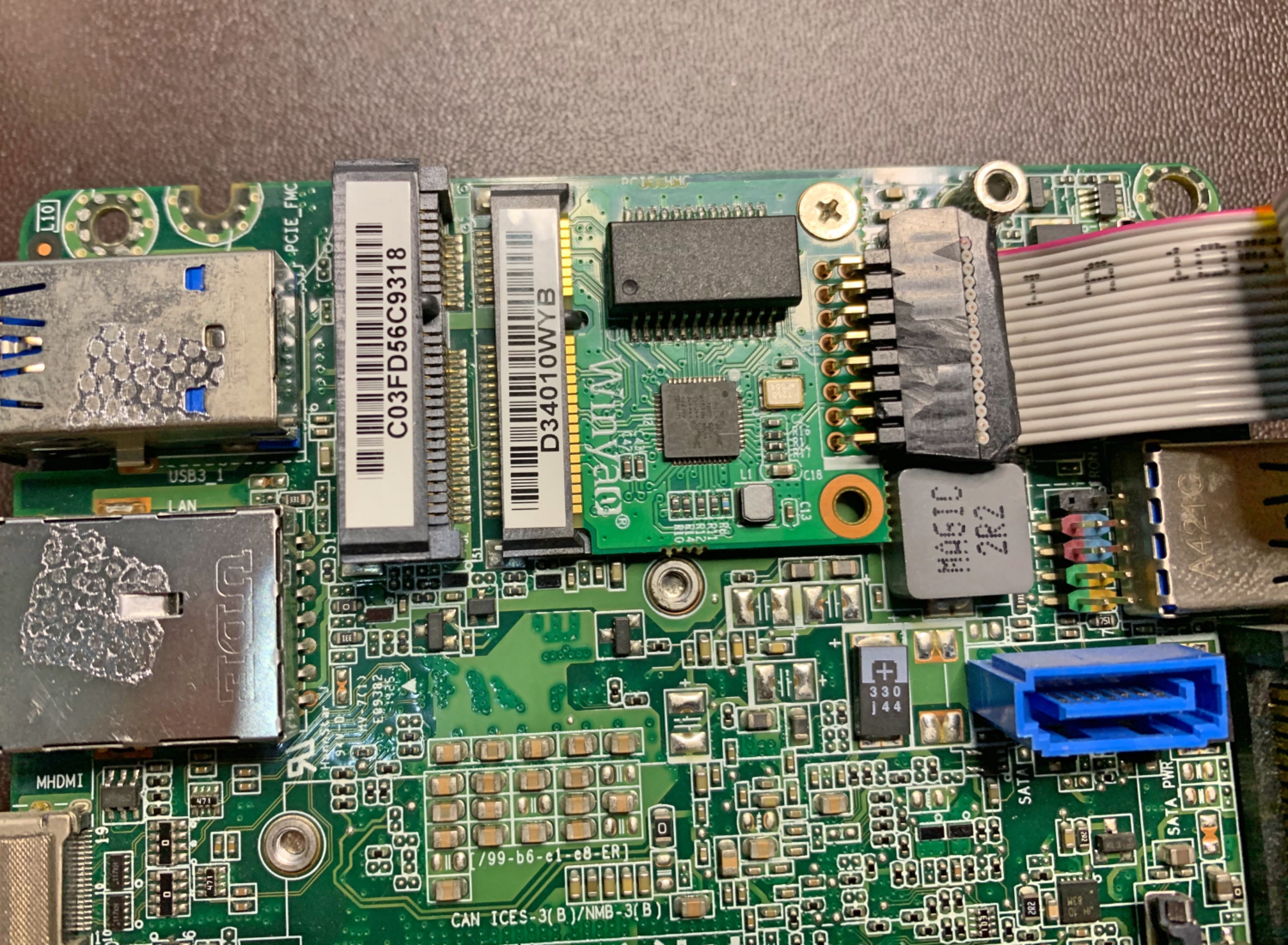

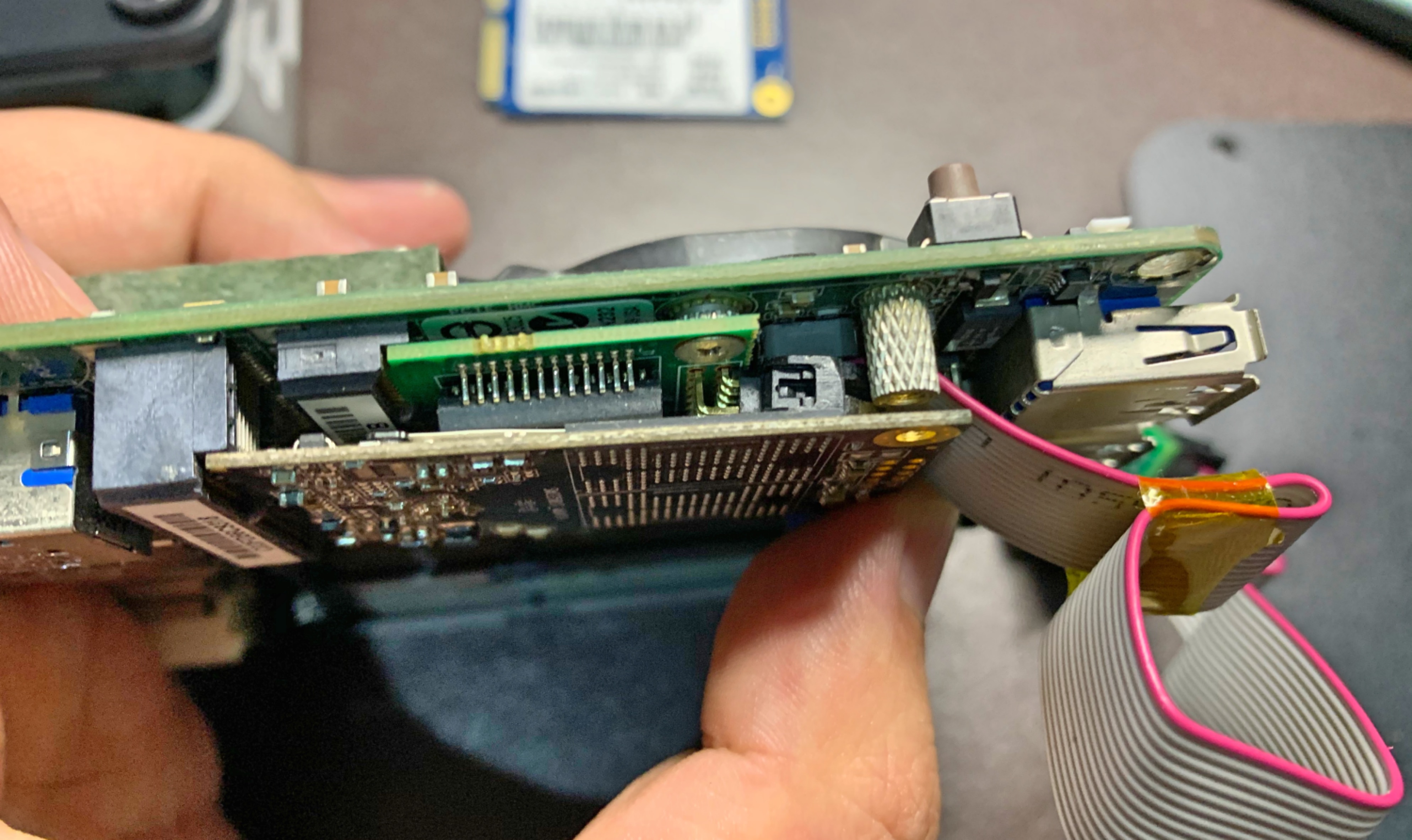

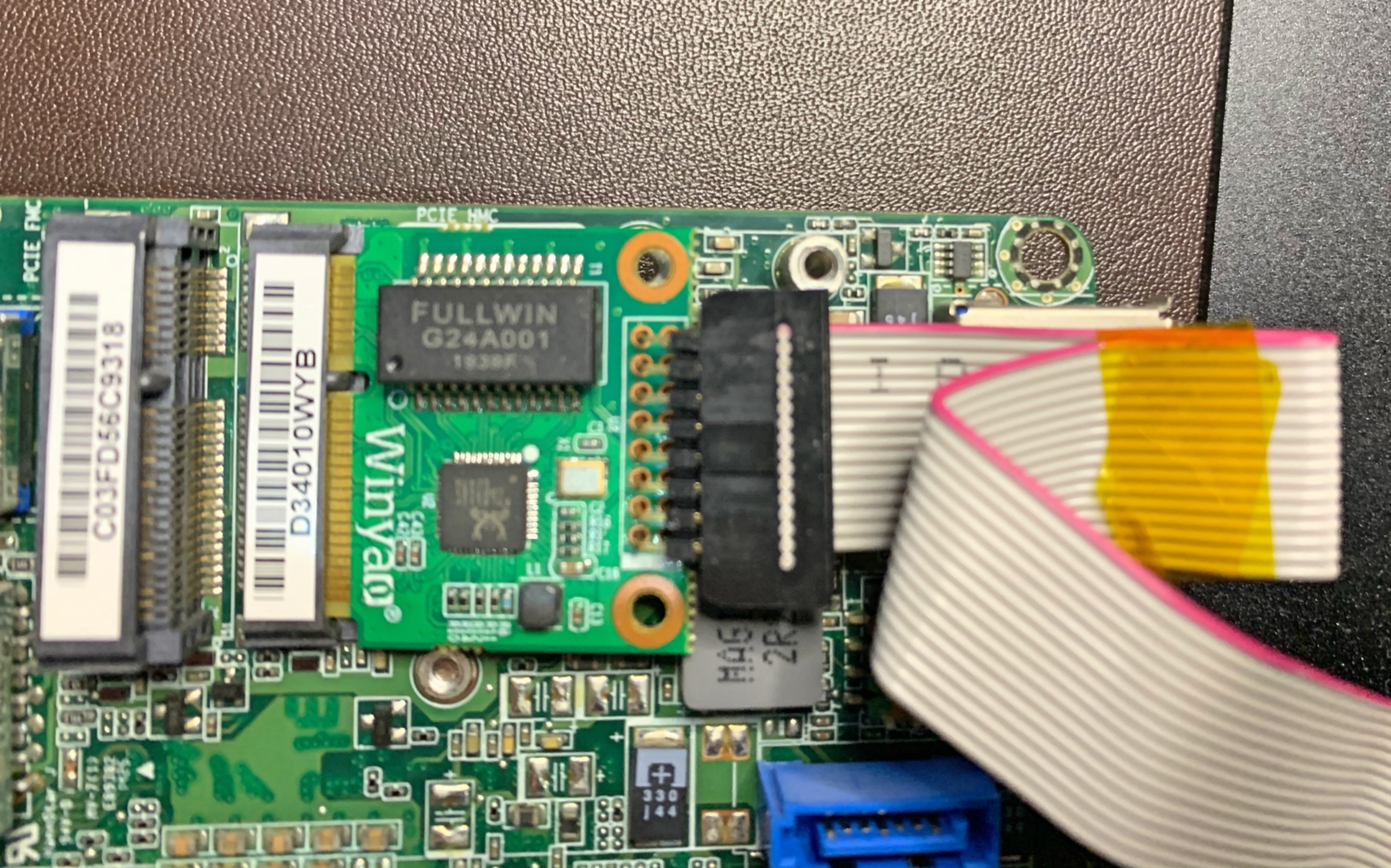

因为迷你PCIE被msata压住,迷你PCIE转千兆一定要买这种弯插的,虽然是尽量满足空间需求,但是仍然放不下去。

万物皆可软路由 NUC硬核切主板 完美改装双千兆软路由

修修边,把上面凸起削掉,基本上放下去问题不大了。

万物皆可软路由 NUC硬核切主板 完美改装双千兆软路由

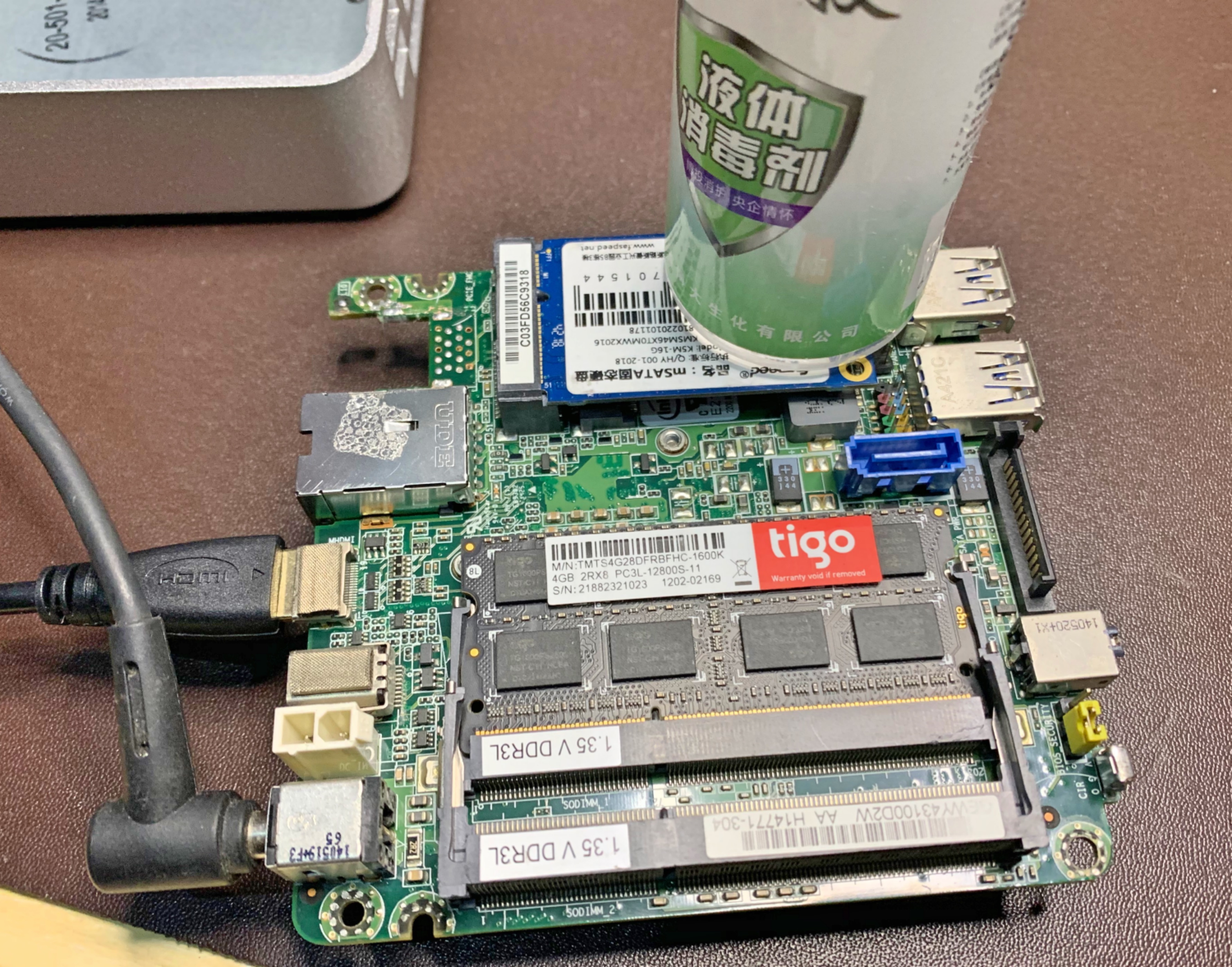

硬盘放上去也还好,要是能找到背面没有芯片的硬盘,就完全没有冲突。

万物皆可软路由 NUC硬核切主板 完美改装双千兆软路由

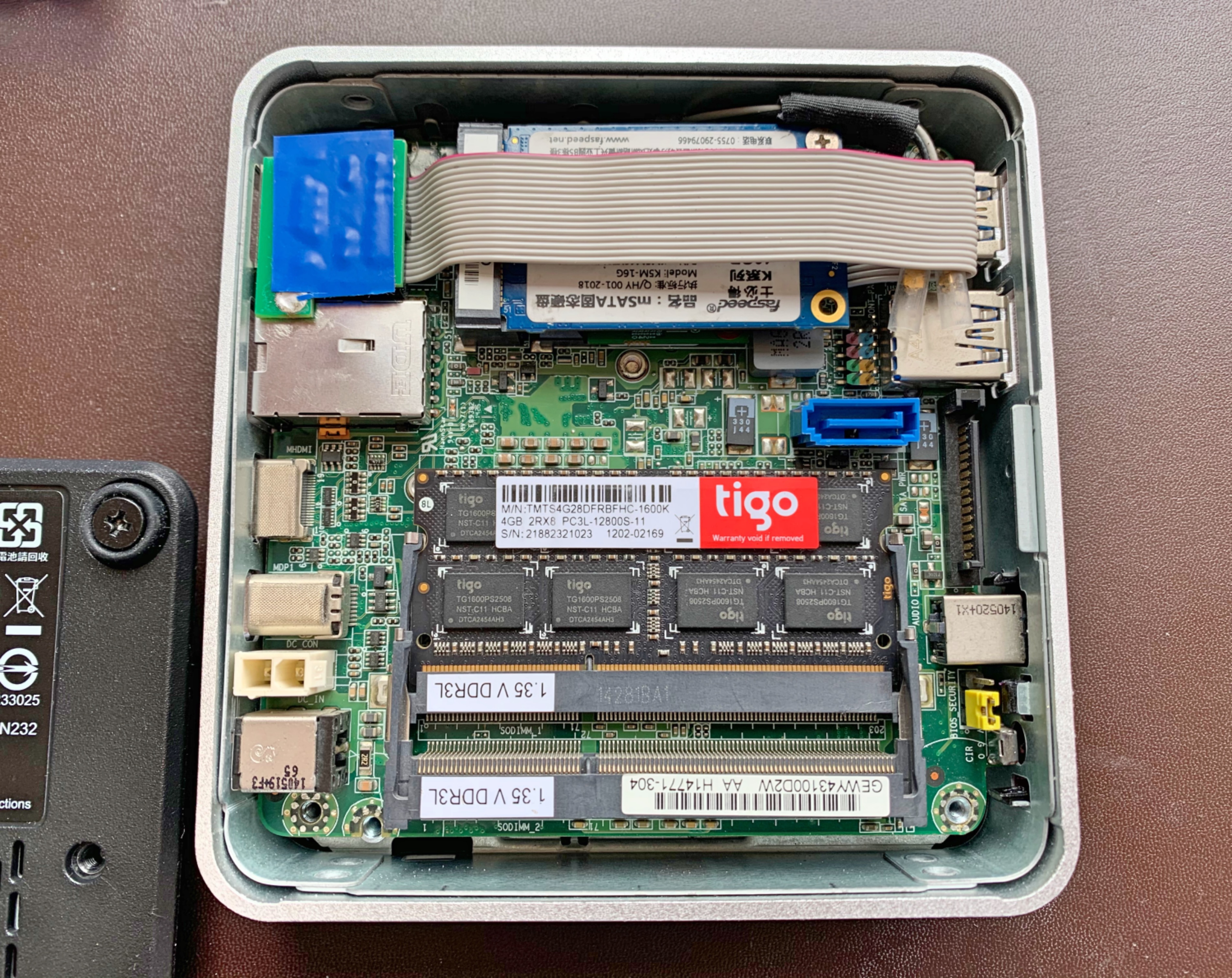

网卡安置好了就该安排网口了,薄款改双千兆基本上都是拆这个USB口,没什么意外。这张迷你PCIE转千兆网卡是准备用在我另一个星际魔盒改X86上面的,手里没有其他网卡了就先挪用了,网口灯是我自己涂黑的。

万物皆可软路由 NUC硬核切主板 完美改装双千兆软路由

上手术台,上焊油。

万物皆可软路由 NUC硬核切主板 完美改装双千兆软路由

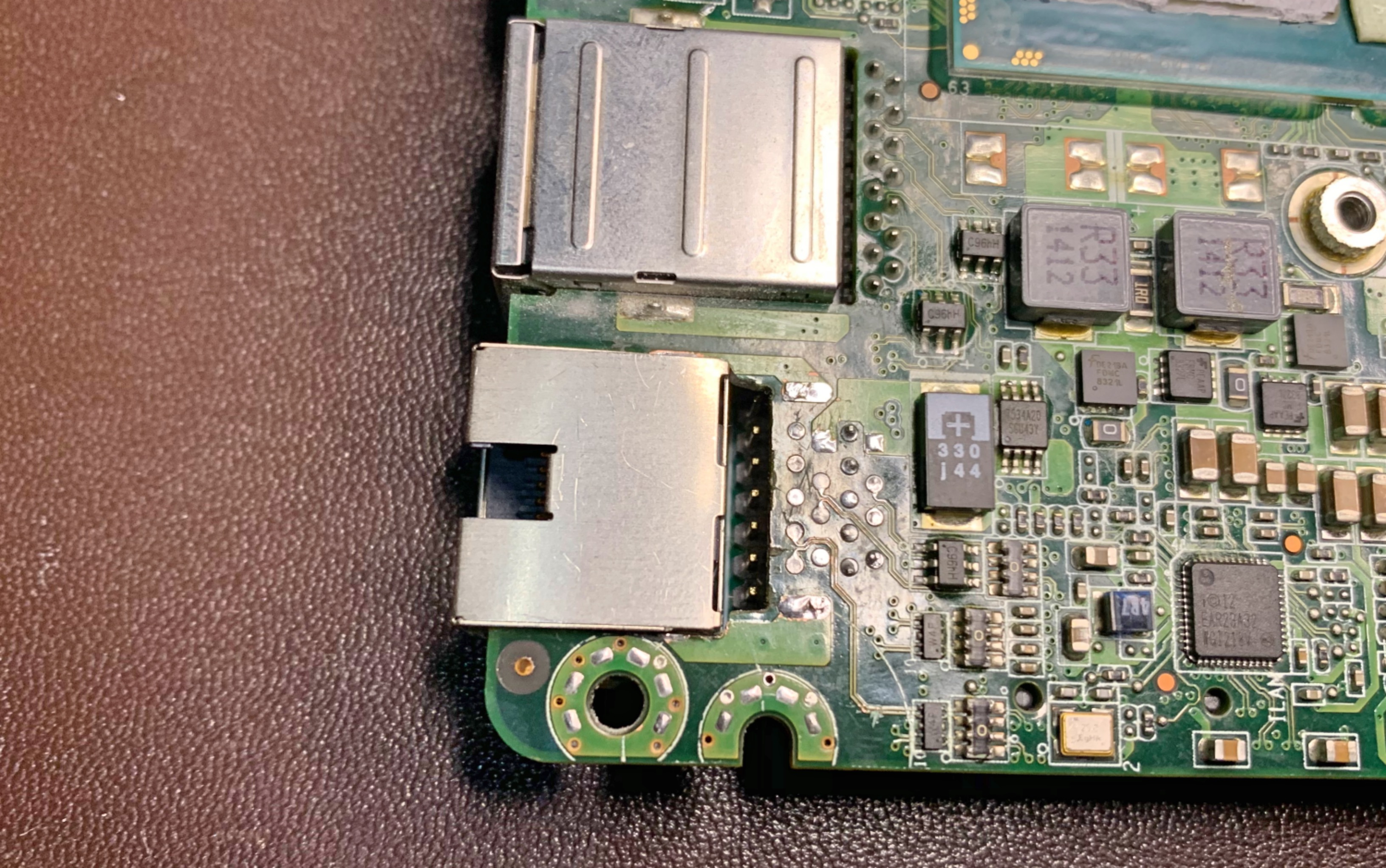

拆完处理一下正面焊盘,不能有任何凸起,因为这里空间是真的太紧张了。

万物皆可软路由 NUC硬核切主板 完美改装双千兆软路由

习惯性拆完先测试一下,要是主板拆废了就改了个寂寞。测试没毛病继续。

万物皆可软路由 NUC硬核切主板 完美改装双千兆软路由

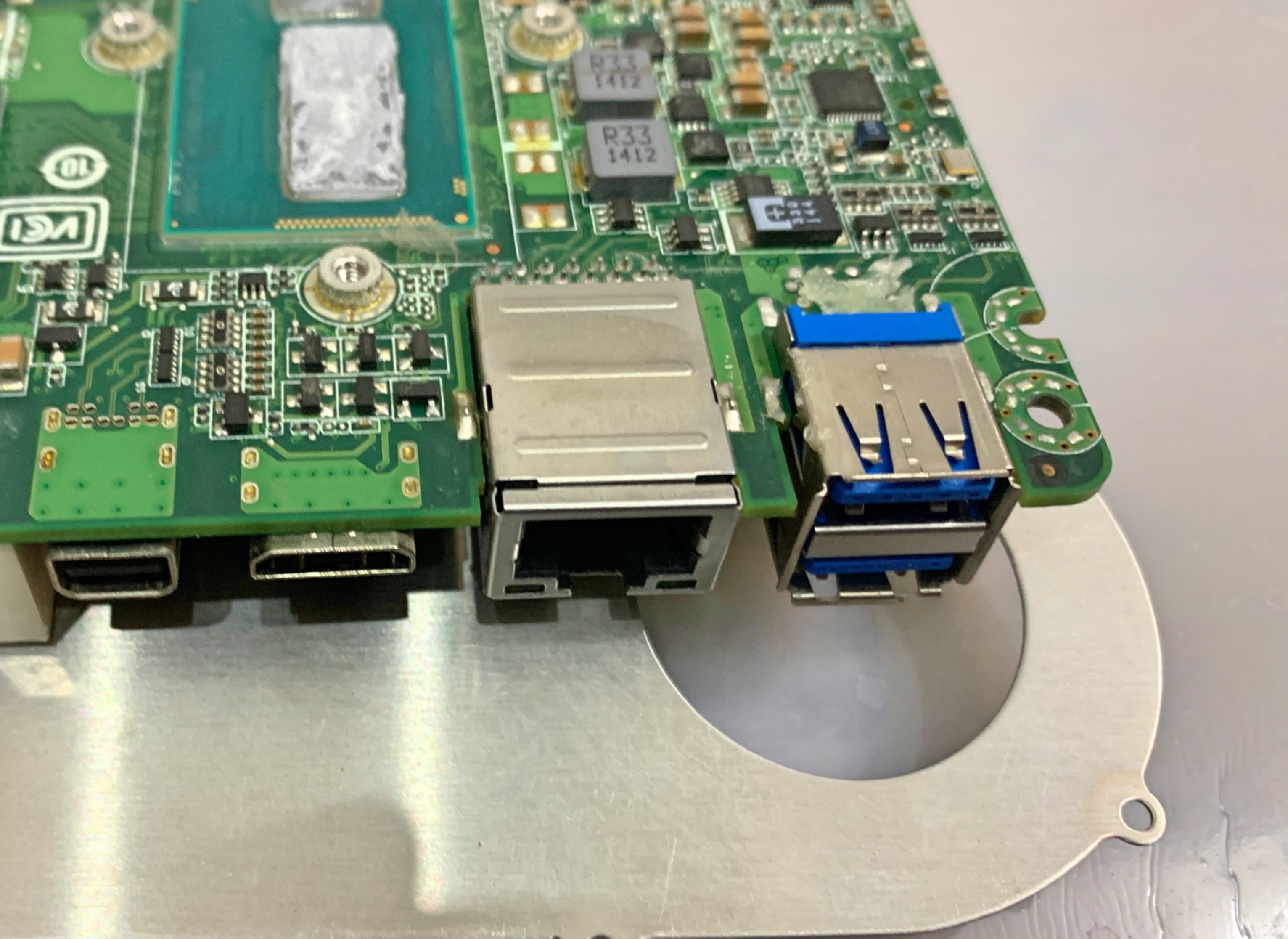

原本打算网口平主板焊接的,但是薄款NUC实在没有空间,不得已切主板了,这可能是全网首发切主板改软路由的吧。

切主板是有深思熟虑+实际测量才做的决定:考虑到这个角落没什么重要的走线,同时万用表测量了上下焊点都是接地的,然后锉刀锉开仔细观察测量没有夹层走线。(其实并没有,不要怂就是干!)

万物皆可软路由 NUC硬核切主板 完美改装双千兆软路由

装上大概是这样子,还需要修整进去一点点。

万物皆可软路由 NUC硬核切主板 完美改装双千兆软路由

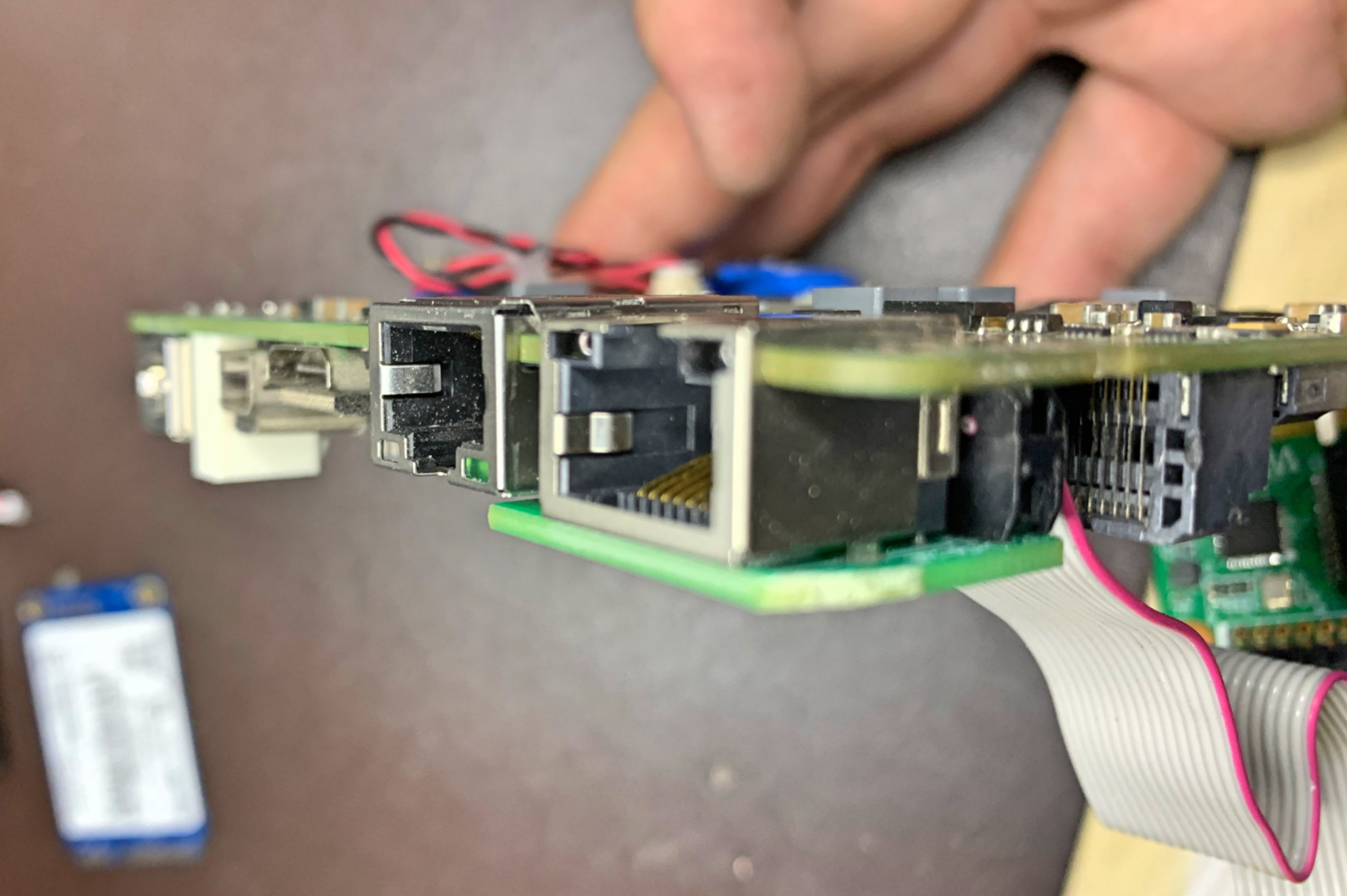

正面刚好有个耳朵可以焊接到原装网口上固定,同时可以保持两个网口在同一水平线。

万物皆可软路由 NUC硬核切主板 完美改装双千兆软路由

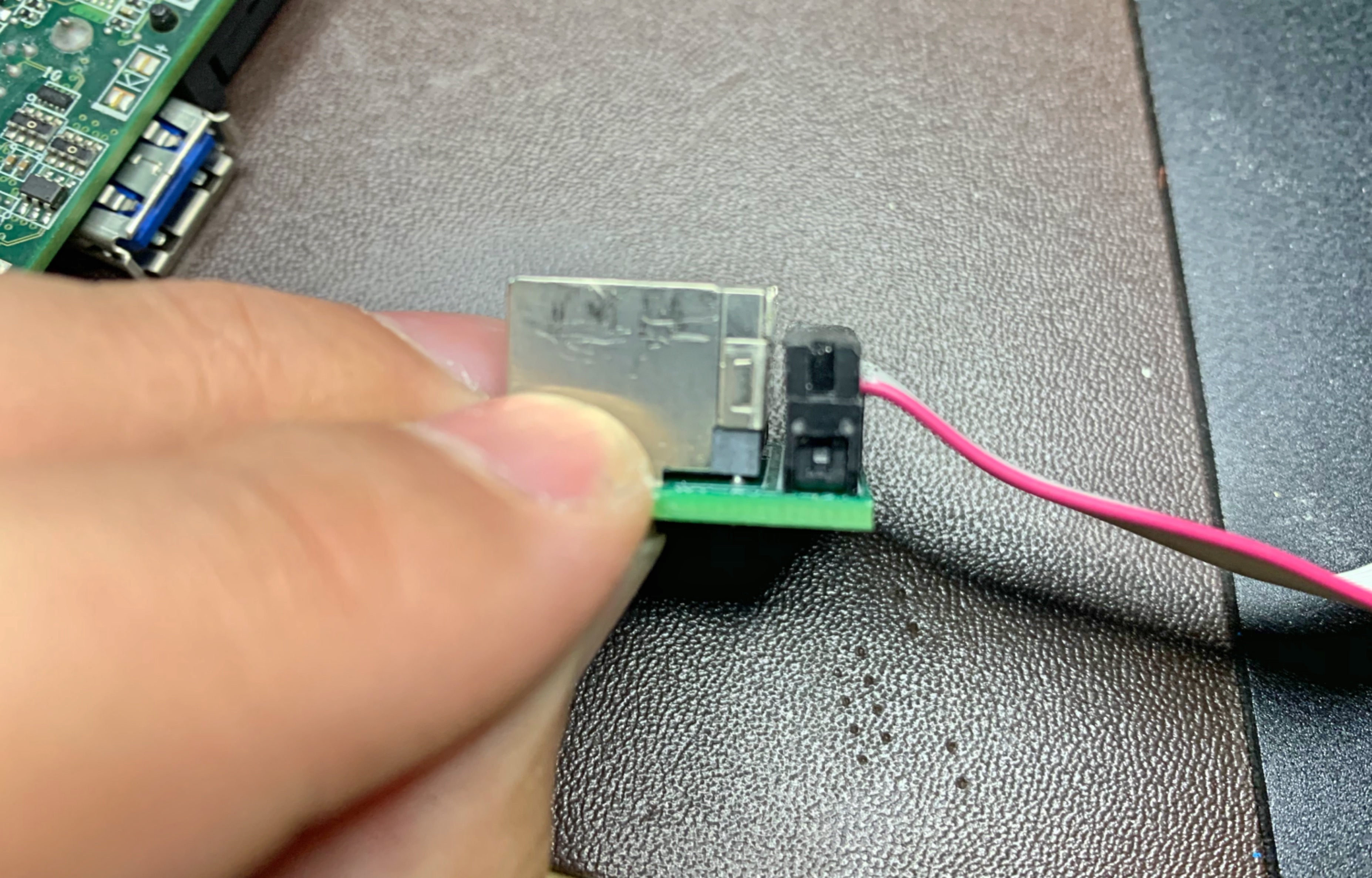

接下来处理网口排线和主板冲突,先把这个插针的固定座翘起来,都焊接在主板上了这个可有可无。

万物皆可软路由 NUC硬核切主板 完美改装双千兆软路由

原本和网口持平的排线下去一点了,但是还不够。

万物皆可软路由 NUC硬核切主板 完美改装双千兆软路由

用锉刀修,比划着锉,注意别把金属部分锉出来了,不然又要处理主板和这里的绝缘,又增加了厚度。

万物皆可软路由 NUC硬核切主板 完美改装双千兆软路由

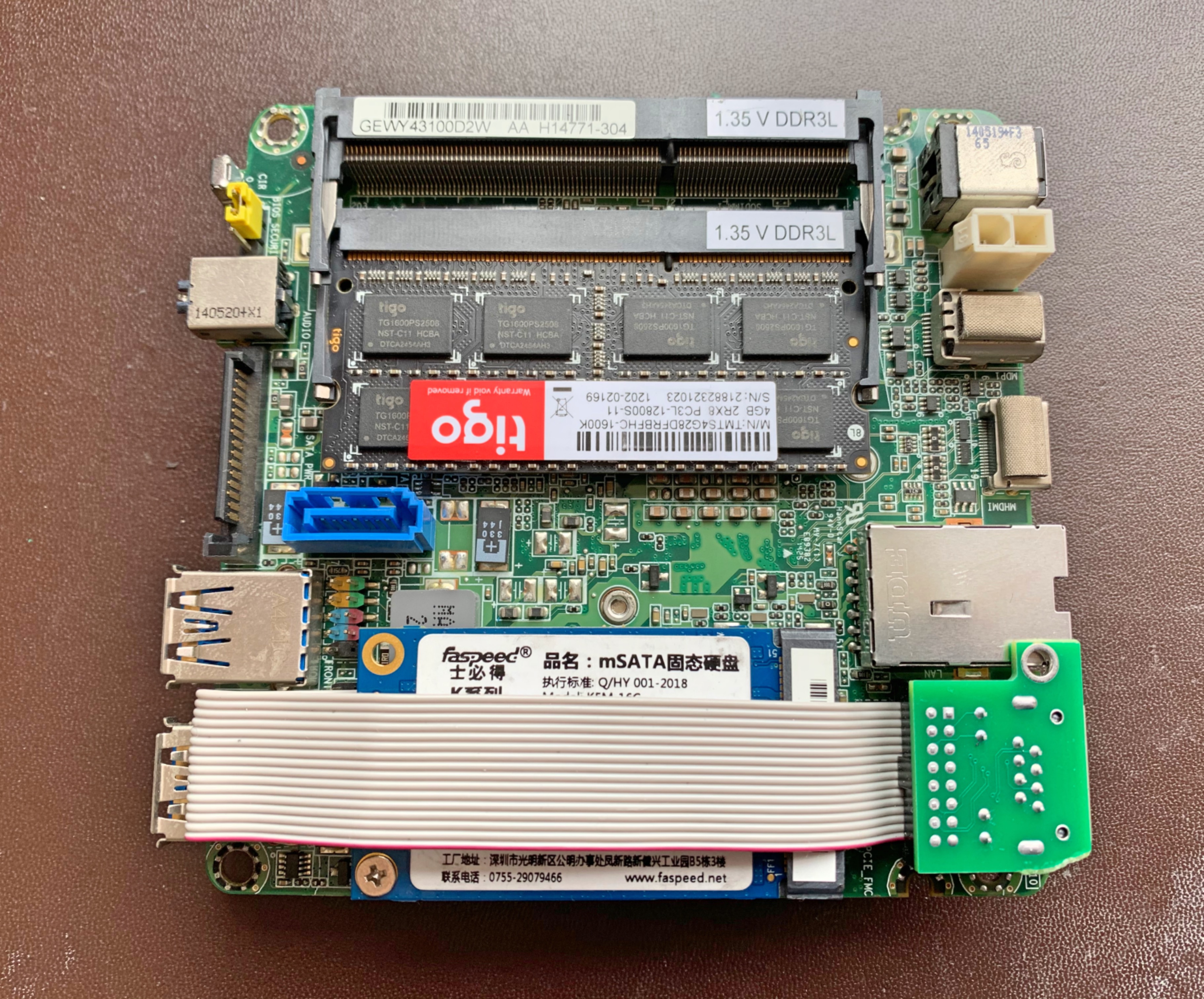

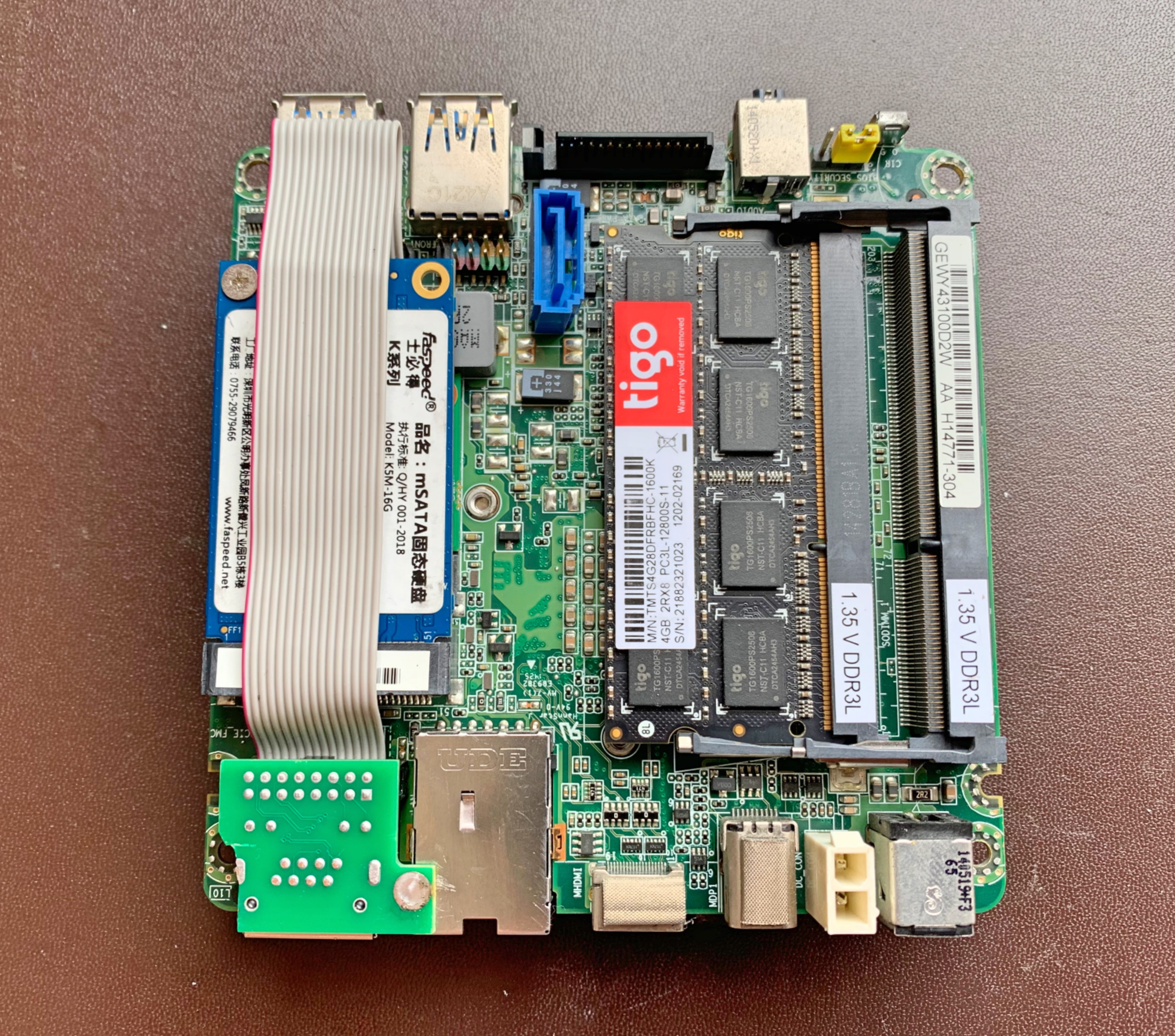

装上排线两个网口基本在同一条水平线就差不多了,这里空间真的太小了。

万物皆可软路由 NUC硬核切主板 完美改装双千兆软路由

因为机箱里面还有一个铁架子,所以主板切到装好网口和原装网口一样没有伸出,算是强迫症吧。

万物皆可软路由 NUC硬核切主板 完美改装双千兆软路由

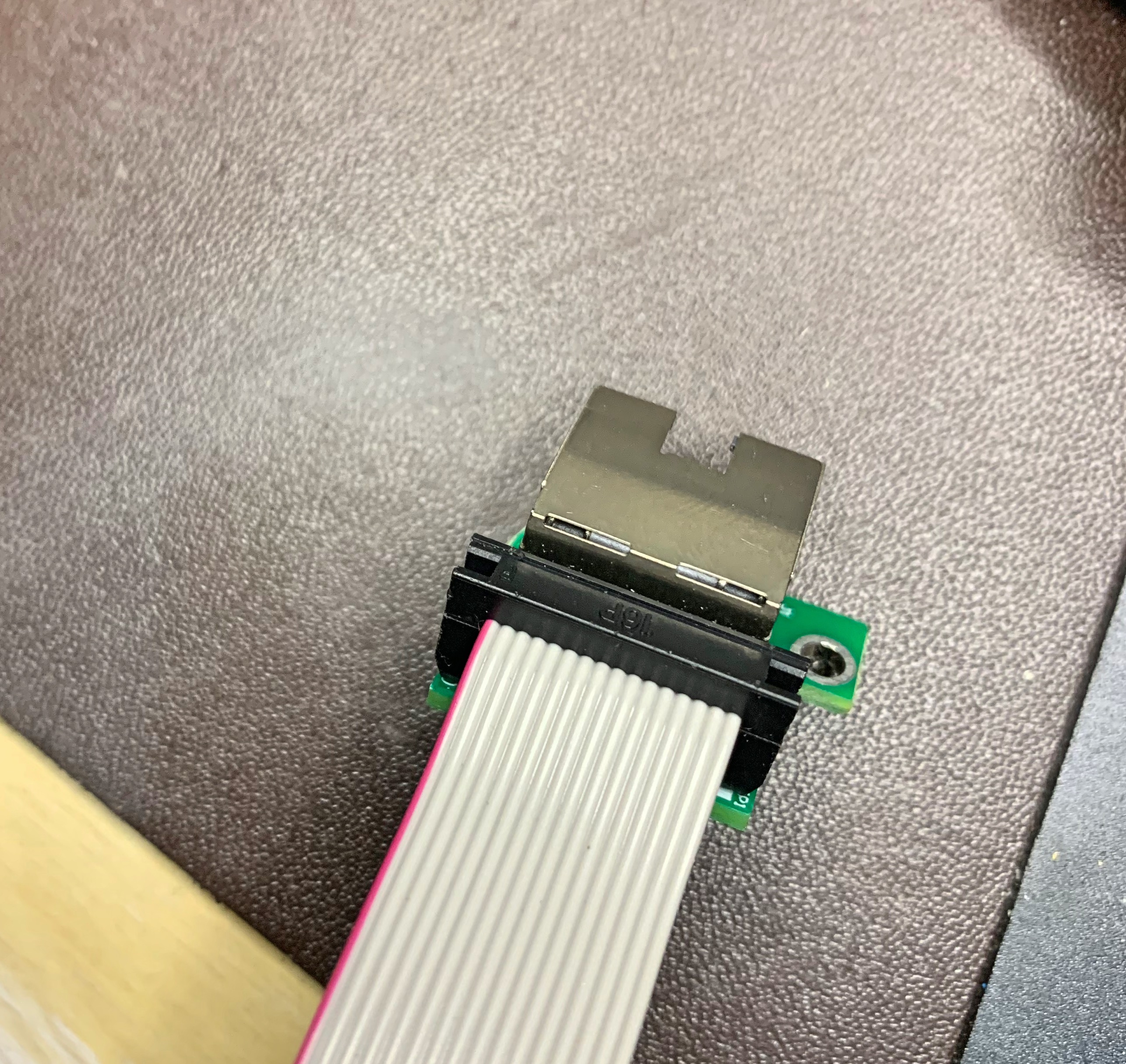

原装排线也是过长的,必须切掉一截,不然挤在里面姿势不对后盖就被顶住。剪成我这么长差不多了,能折叠放下也不影响安装固态硬盘。

万物皆可软路由 NUC硬核切主板 完美改装双千兆软路由

直接后盖直接压下来测试,网口主板和机箱螺丝会冲突。

万物皆可软路由 NUC硬核切主板 完美改装双千兆软路由

网口主板沿着网口切到不影响螺丝安装为止,千万别切过头了,边边上有走线。机箱原USB位置有防电磁泡棉,会压到网口主板,需要撕掉。

万物皆可软路由 NUC硬核切主板 完美改装双千兆软路由

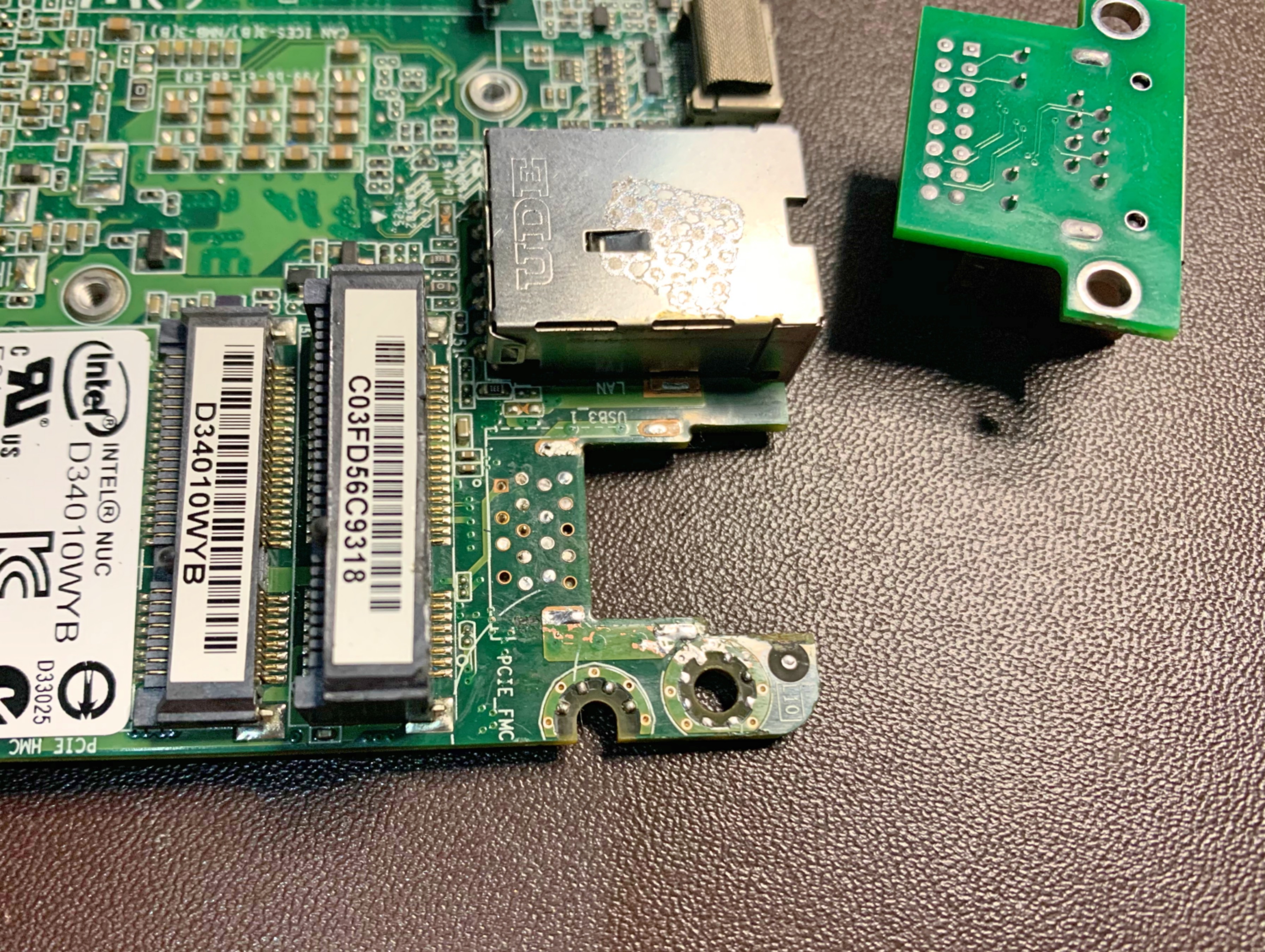

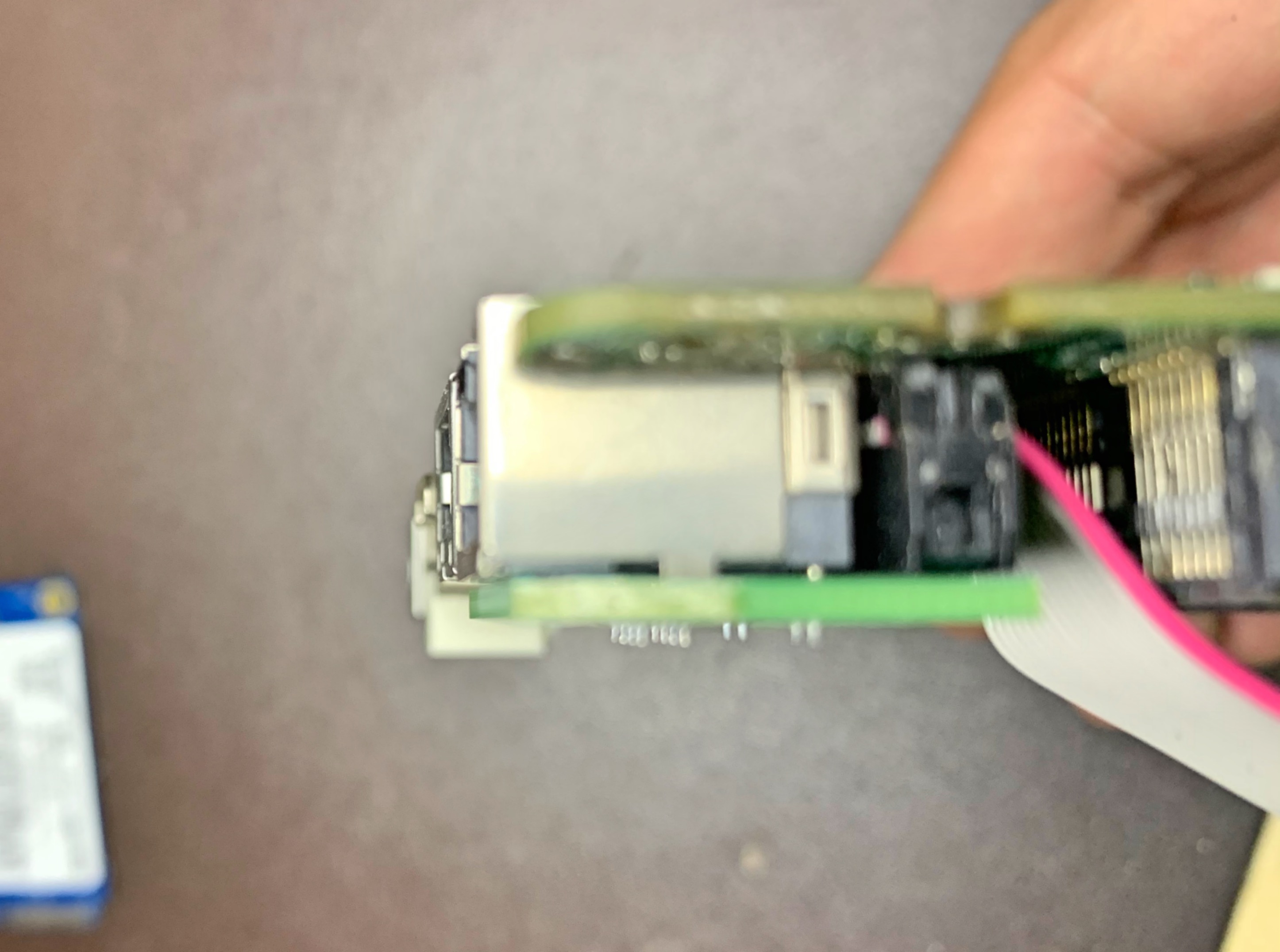

测试装机没问题了直接固定网口,主板两面都有铜箔,刮出来两面焊接就非常稳了。

万物皆可软路由 NUC硬核切主板 完美改装双千兆软路由

说好的网口耳朵焊接到另一个网口上不能忘了,起到加固作用。

万物皆可软路由 NUC硬核切主板 完美改装双千兆软路由

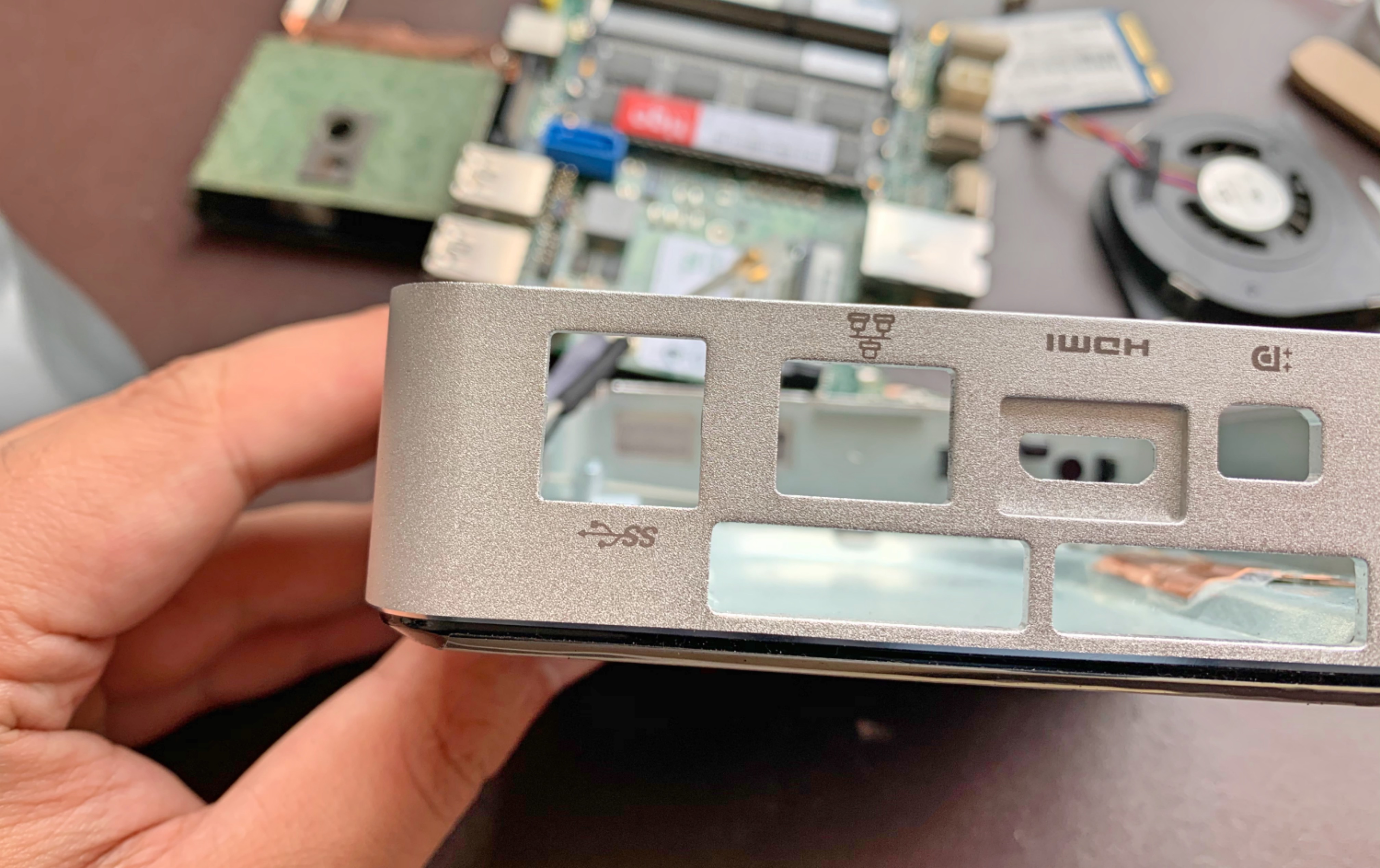

机箱USB孔位切掉中间的挡板,可惜孔比网口大,不然修到和边上网口一样大小就完美了。

万物皆可软路由 NUC硬核切主板 完美改装双千兆软路由

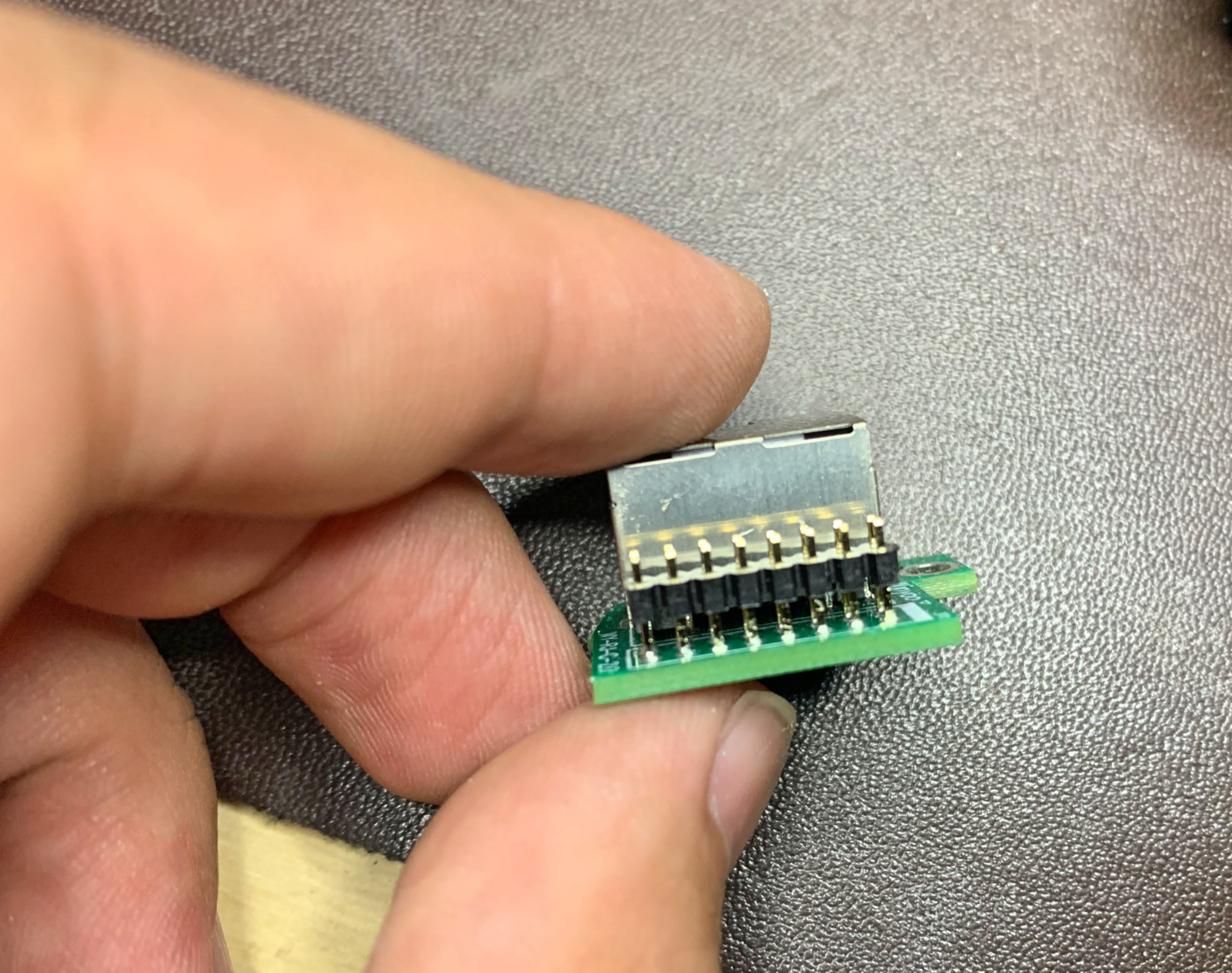

网口背面剪掉突出的针脚,用锉刀打磨平整,贴上电工胶绝缘。

万物皆可软路由 NUC硬核切主板 完美改装双千兆软路由

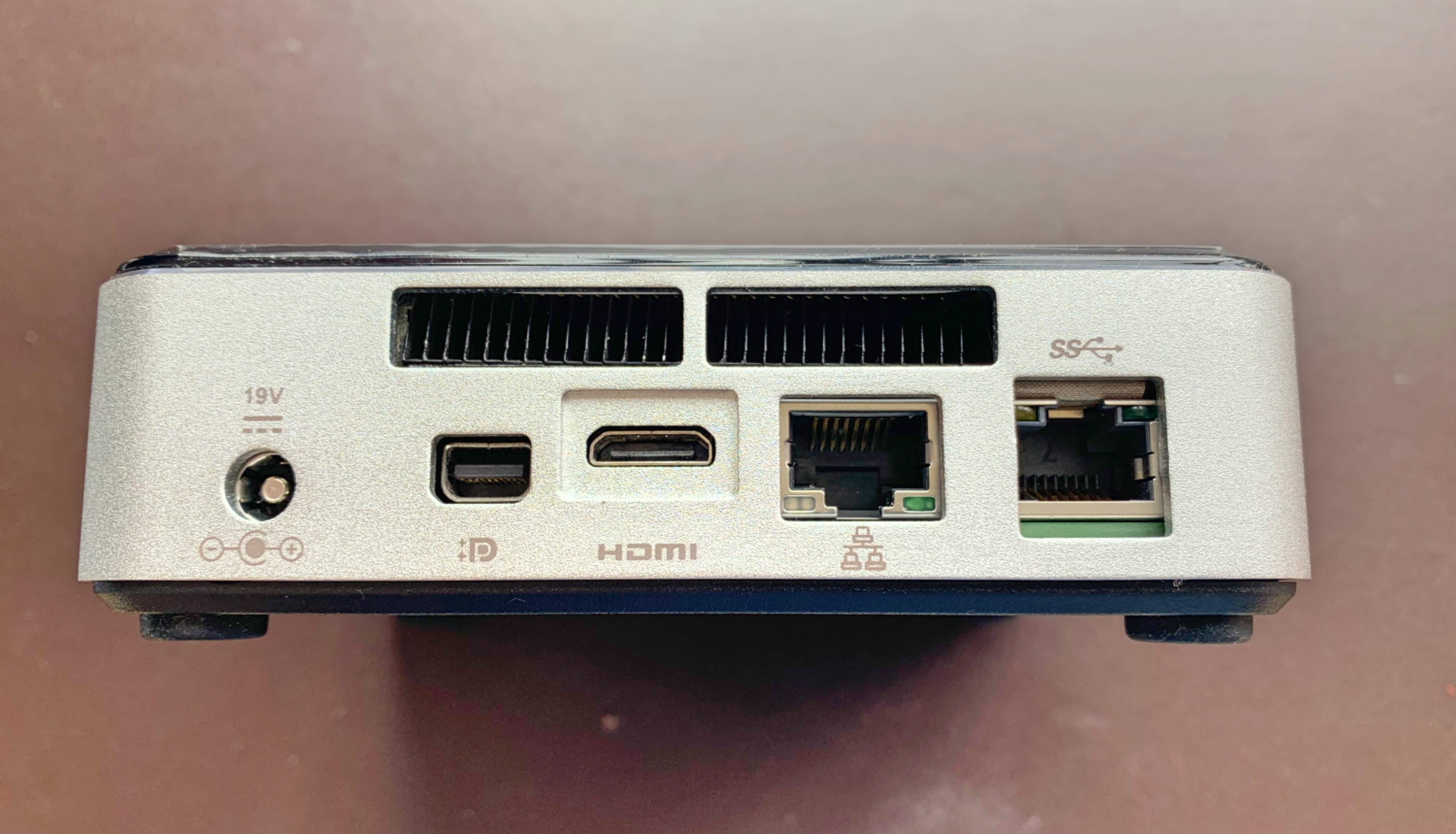

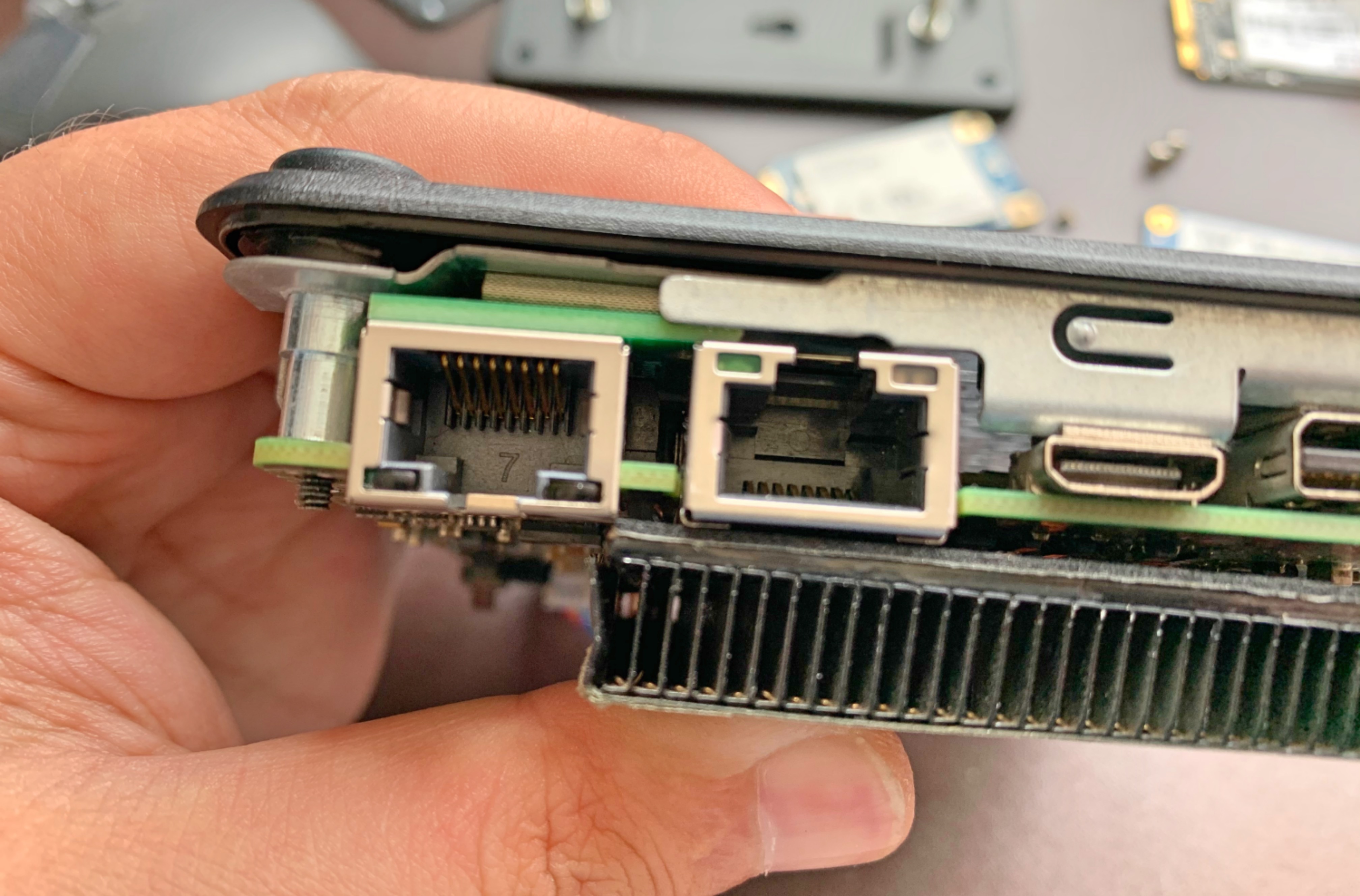

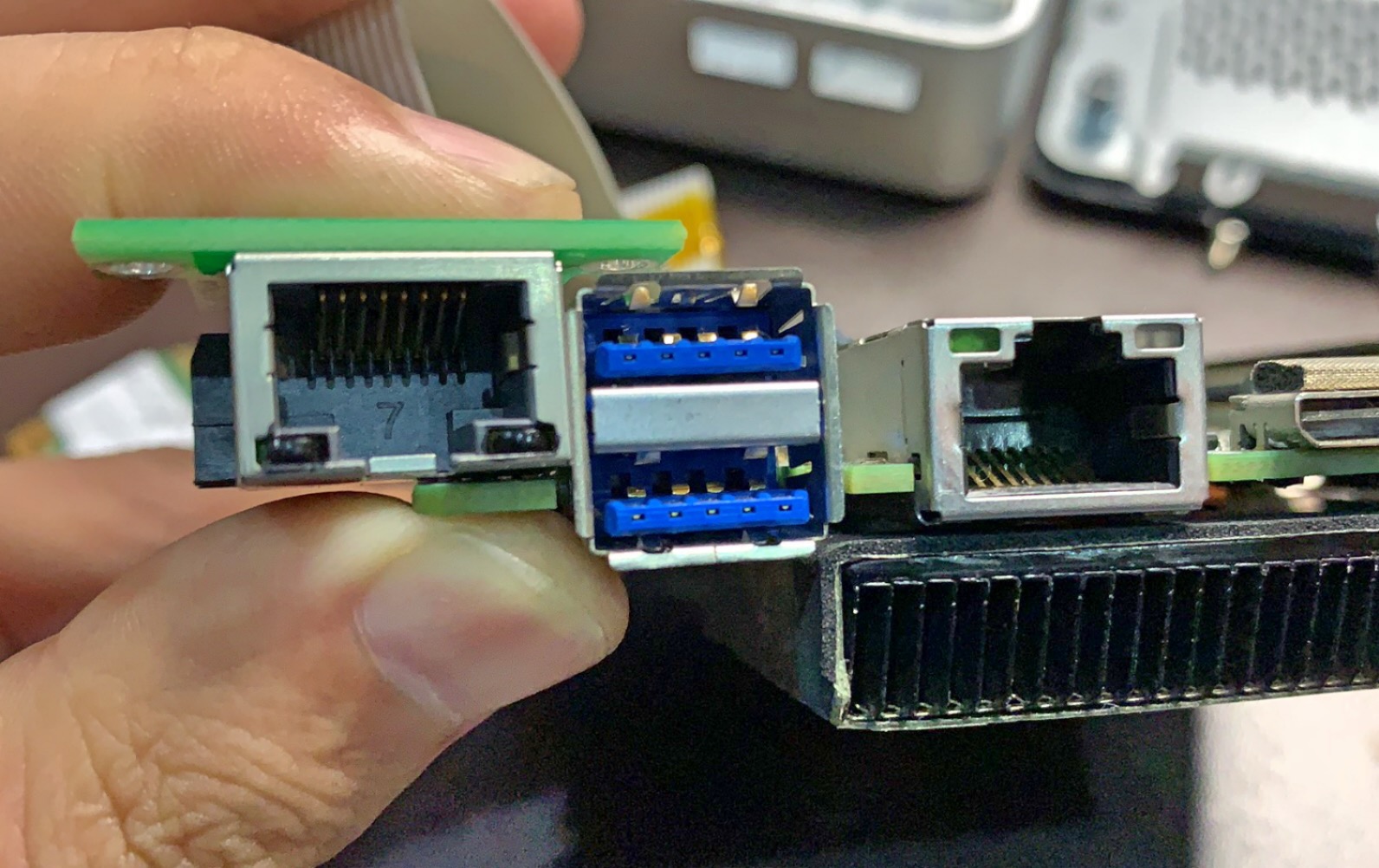

装机效果还行吧,和原装网口持平没有任何突出,固定也很稳。谁再说两个网口方向不一致,来烙铁给你,你来改。

万物皆可软路由 NUC硬核切主板 完美改装双千兆软路由

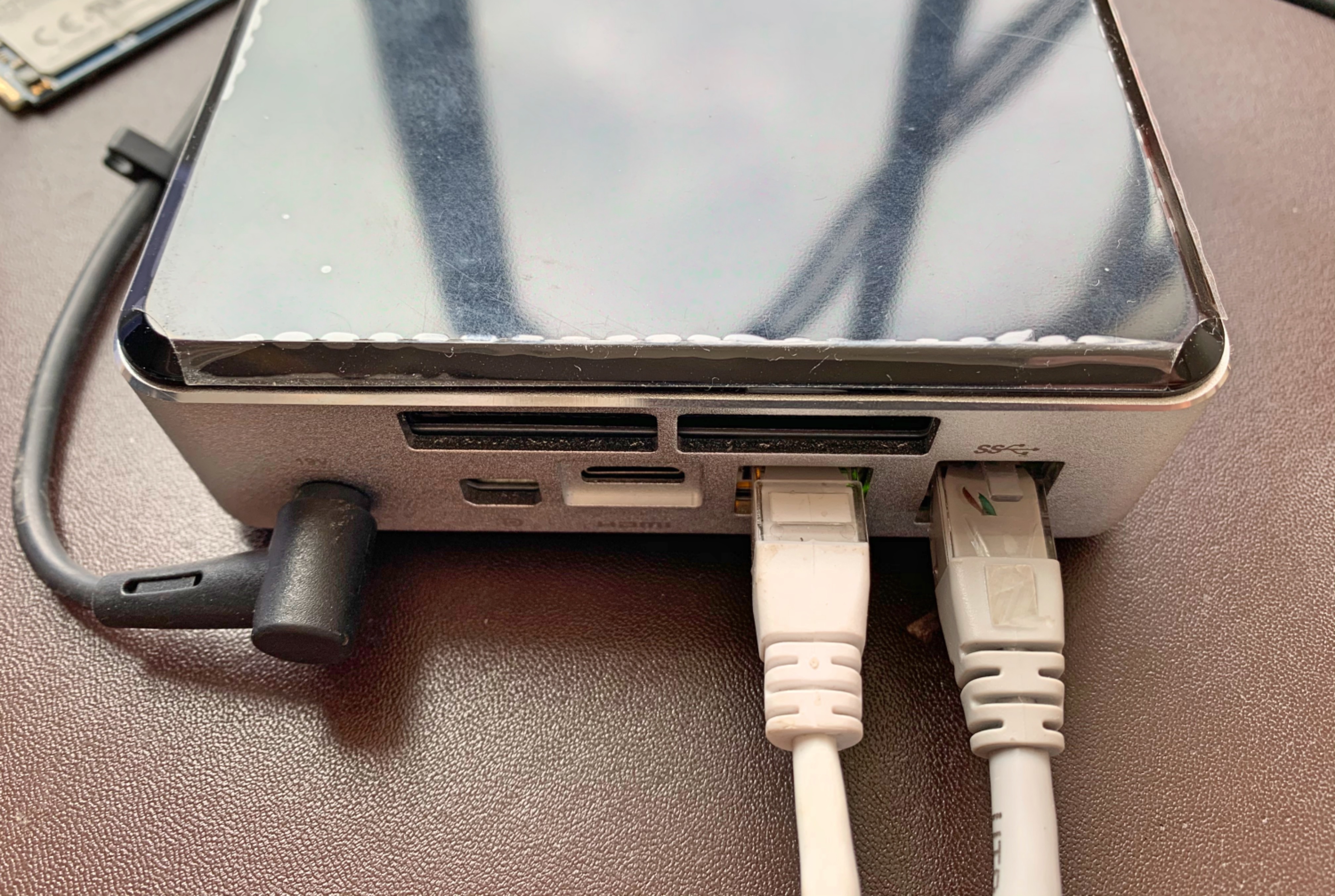

随便装个OP测试一下,跑跑压力,没毛病,拍照装B叫快递一气呵成。

总结

这个改装方案因为空间实在太小,要修修整整的地方太多,而且涉及到切主板的骚操作,本文只做改装展示,抄作业的搞炸了机器概不负责哈。

本次改装是粉丝定制,赶鸭子上架,好在不辱使命完美改装,觉得改得漂亮的可以点个赞嘛。
