NUC8 PC散热器版 机箱安装教程

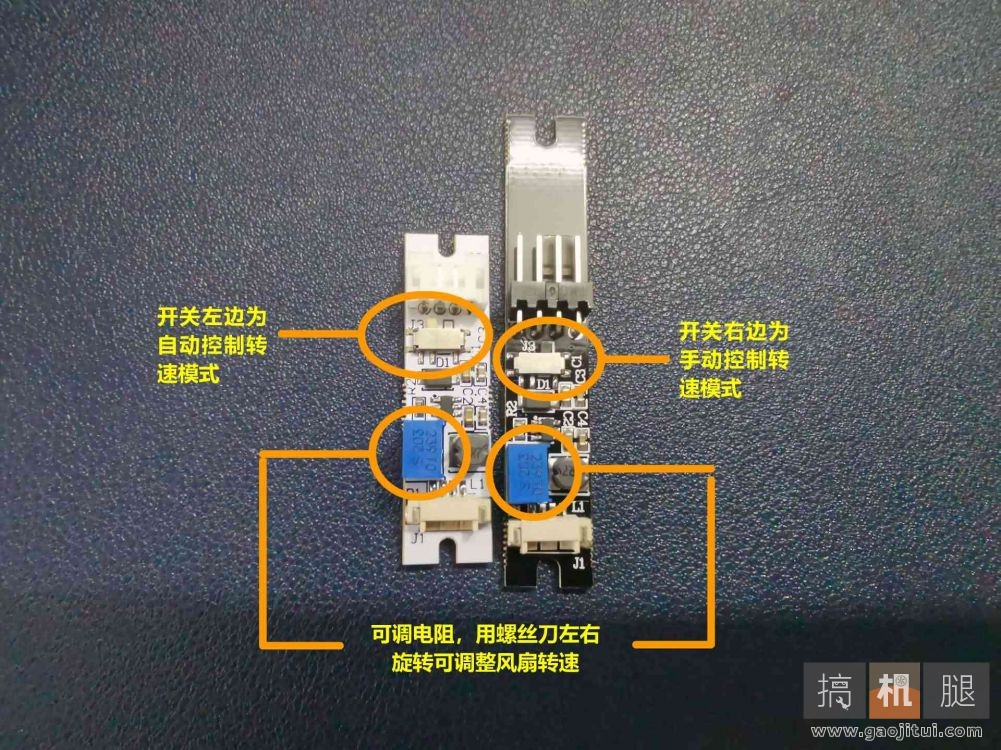

升压板功能说明

注意:QS版本的主板升压板是放不进去的,需要外置。





增送的四个方块螺母留给大家备用,如果用axp90散热器的话就需要替换成方块螺母,原装的螺母太高容易顶到电路板。

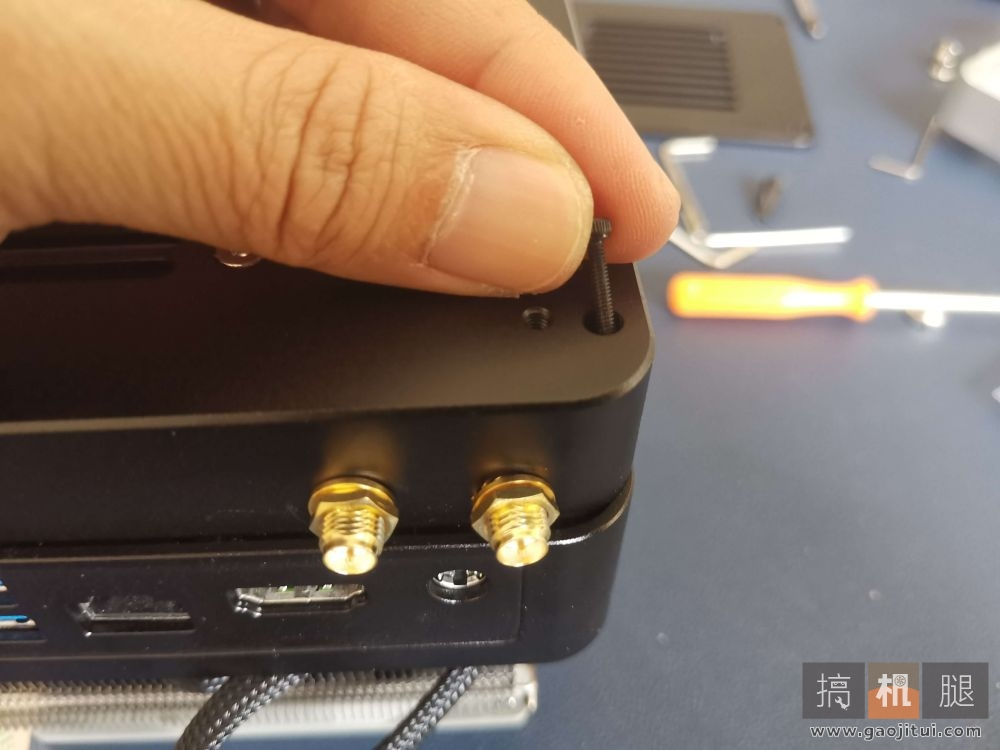

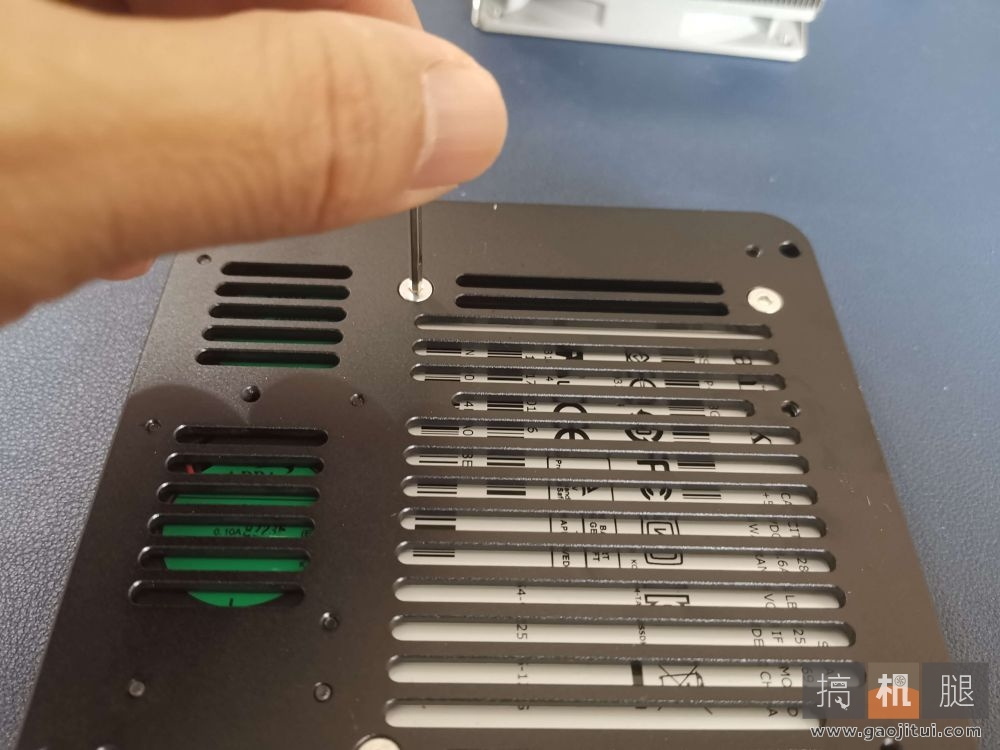

第一步:收到机箱后先用六角扳手拧紧紫铜顶部的四个螺丝。

第二步:安装升压板,固定完升压板后接上输入端4P接头,先弄弯曲点,然后放进母座用六角扳手用力推进去。还有一种方法:升压板先插好线 把螺丝先拧上,流出电路板的高度,然后推进去,固定另一头螺丝即可。

第三步:放置散热器款式1,给散热器镜面涂上硅脂后放置4P接头穿过预留的洞口,然后接上升压板输出端,注意:这个散热器的固定螺母会喷到主板的风扇线接头,所以需要像我最后一张图那样,反过来拧,这个是极限高度了,5.5毫米。

或者也可以用一个对应于散热器型号的螺母加一片垫片固定,我推荐这种安装,这样顶不到主板风扇接头。

天线自己根据改装形式购买长度,建议贴片天线,方便贴上。我是直接贴到风扇边上,减少金属屏蔽。

第三步:放置散热器款式2,这款为均热板,均热板没有合适的螺母固定,所以只能购买一些非主流螺母来安装,固定均热板时候必须买硅胶垫来垫着螺母,不然拧螺丝会打滑,图2是M4X4的螺母,图3是硅胶垫片。附上购买链接,点击我(螺母:规格选择M4X4),点击我(硅胶垫:规格选择M4X8X1)。



安装完均热板后如果想美观可以到3D打印文件贴子下载均热板专用的千层饼外壳。上图是简单展示,时间原因没有去固定。天线之类的自己发挥想放哪里都可以只要不是机箱盒子里面就行。

第三步:放置散热器款式3,塔式散热器安装,这款需要买四颗M4X22的螺丝和M4的螺帽,最好是带帽的,最低尺寸要求是M4X20。螺丝自己淘宝搜索购买。

这款散热器默认功耗30W可以当被动使用。

第四步:安装主板,上图是开机按钮,好多人不知道是啥,按照图片放置到开关孔位置。

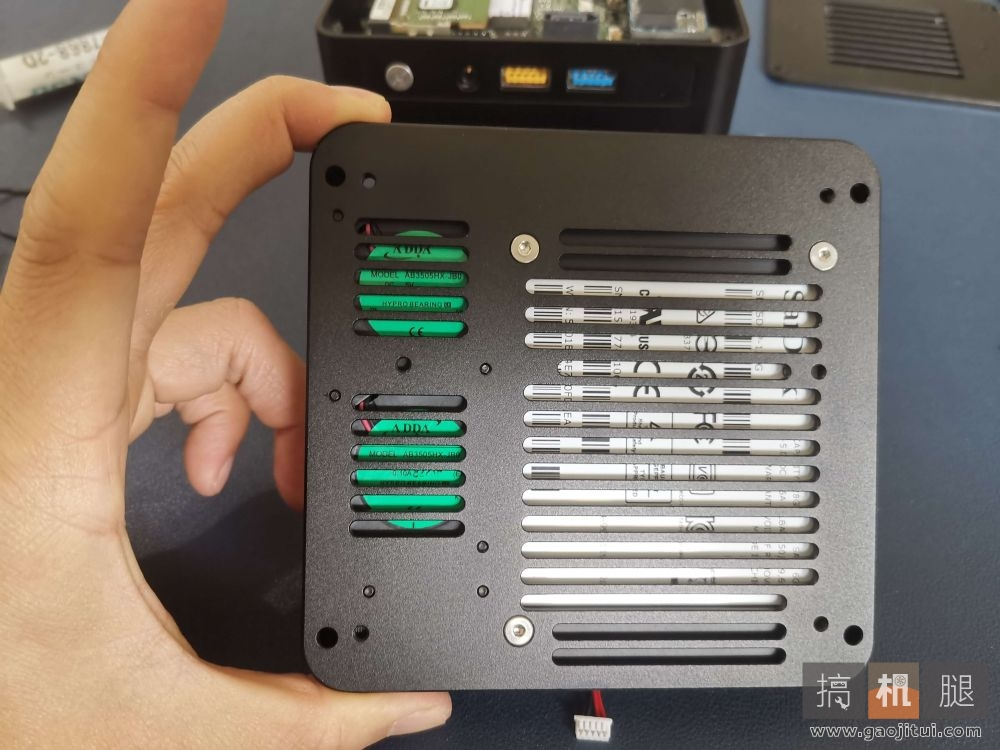

安装主板时候记得朝前置USB方向倾斜点,放置开关按钮脱落。放置进去后固定主板,记住放不下就不要用力压,对准孔位挪动位置轻放进去。

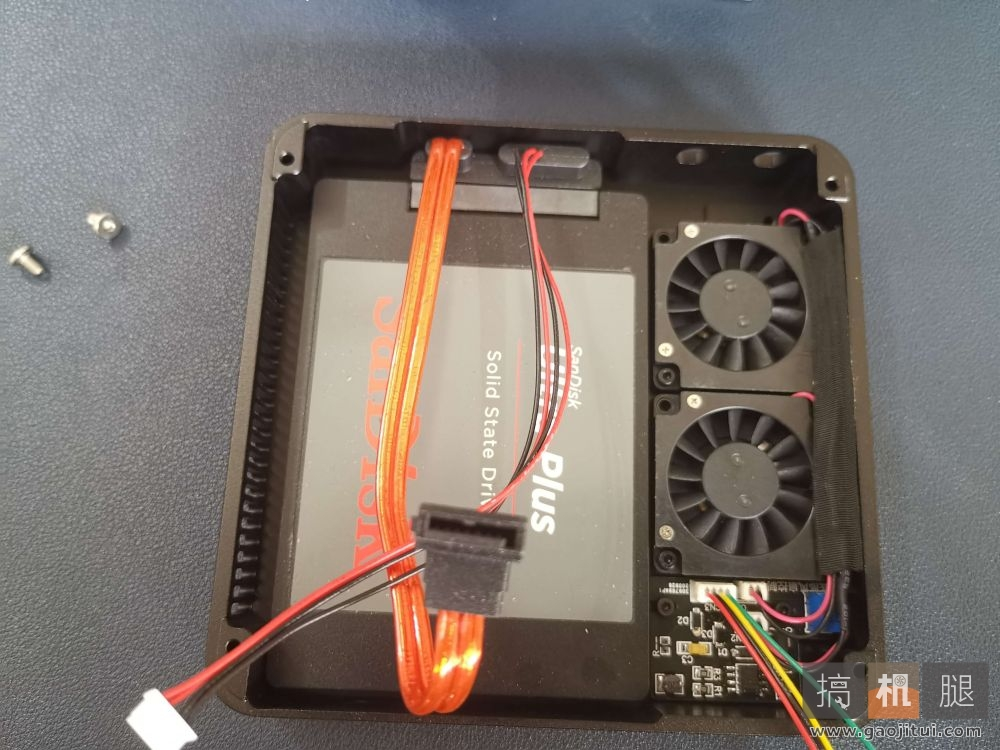

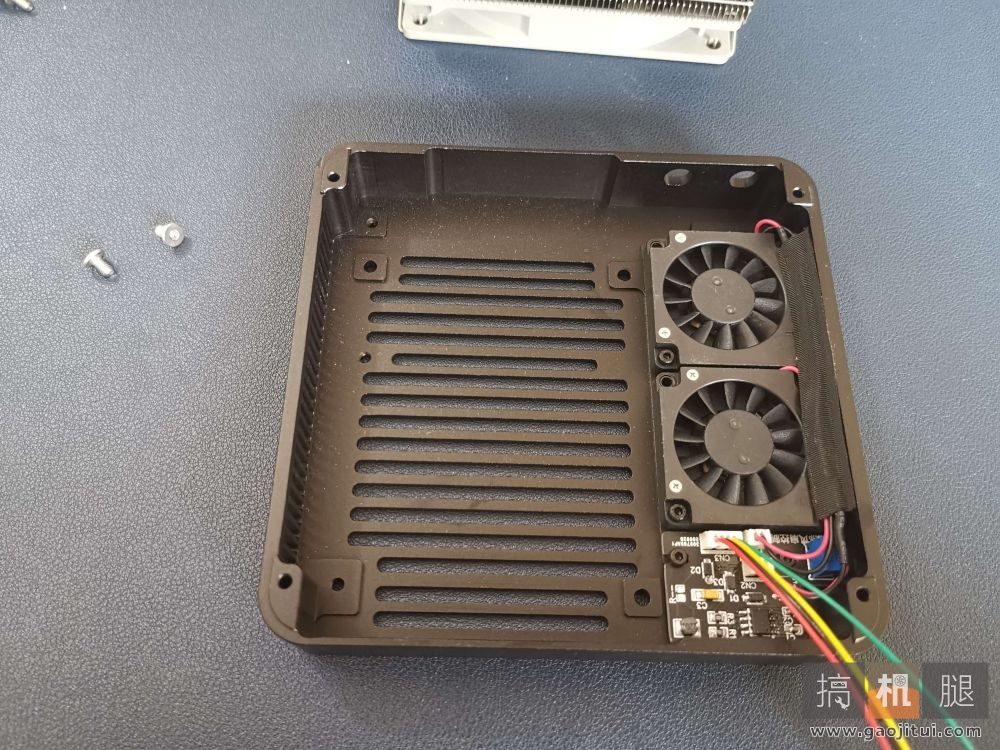

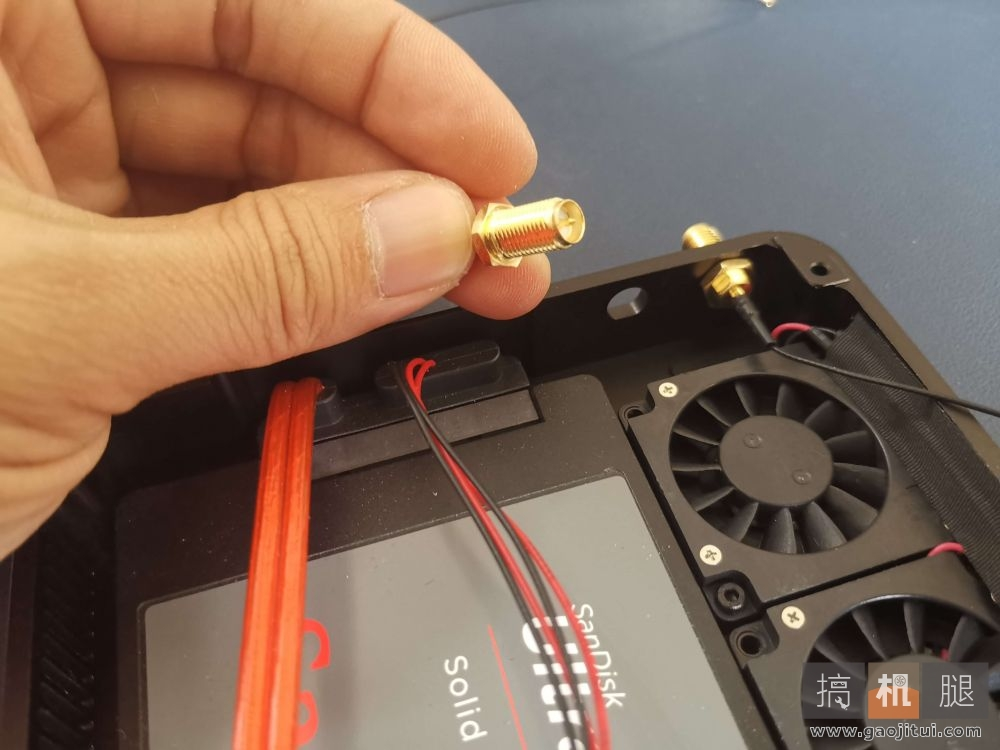

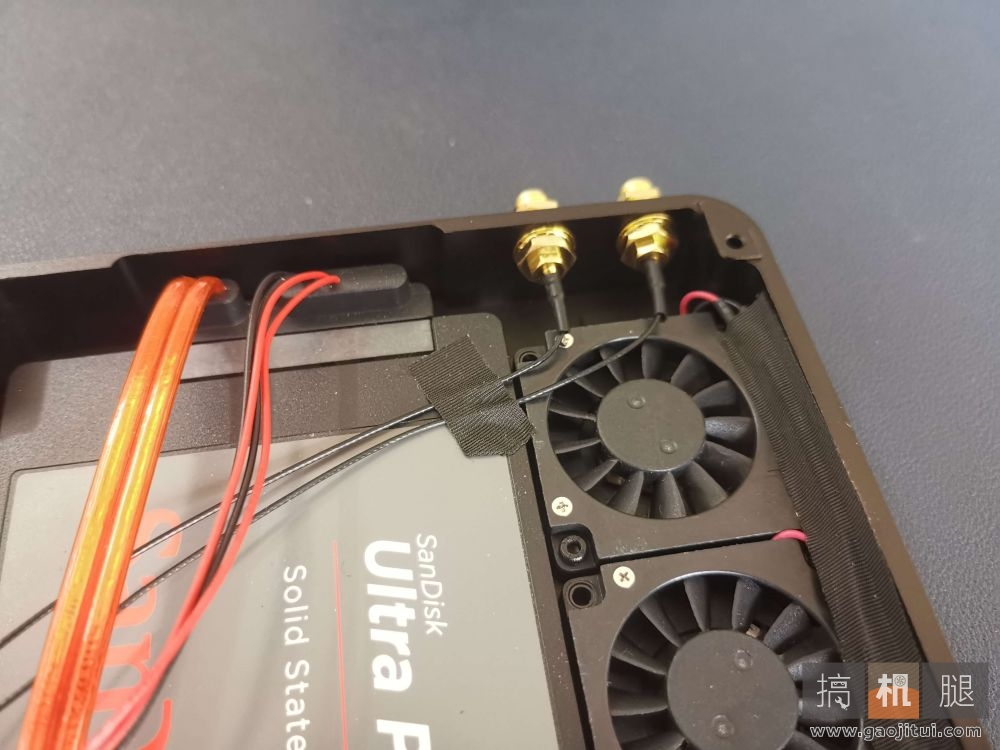

第五步:安装扩展盒(没有购买的跳过),扩展盒散热电路这款已经安装完,剩下的只需安装硬盘螺丝即可,硬盘螺丝只需固定三颗就好,然后放置SMA螺母固定,天线棒请购买内孔款式的。安装完后用胶布固定下两根天线防止碰到风扇。

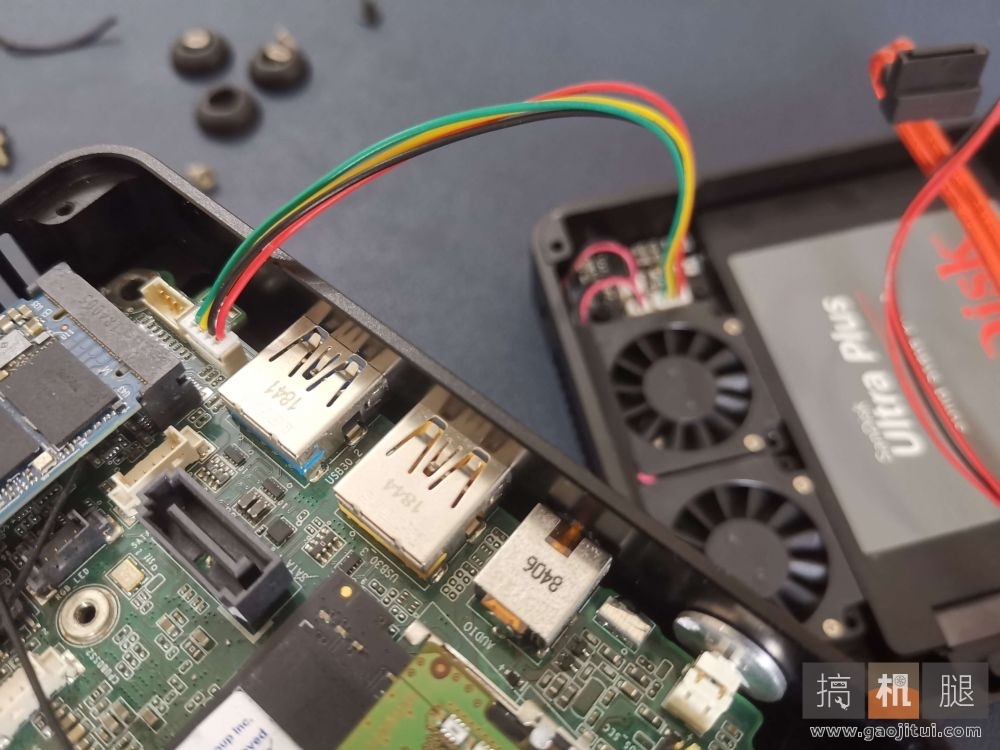

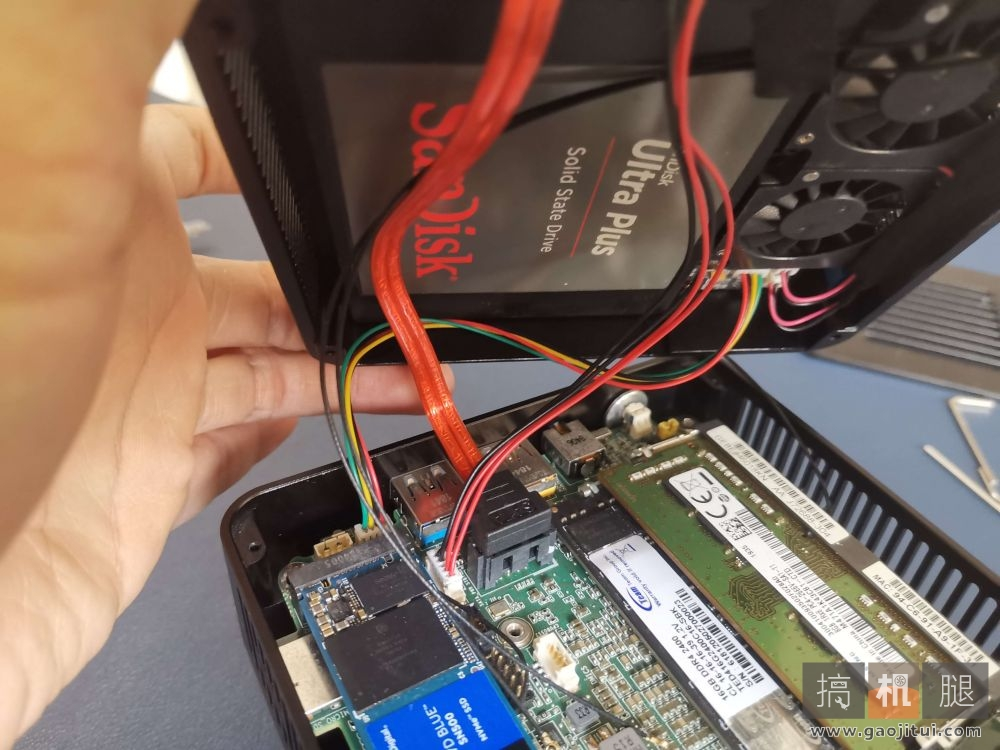

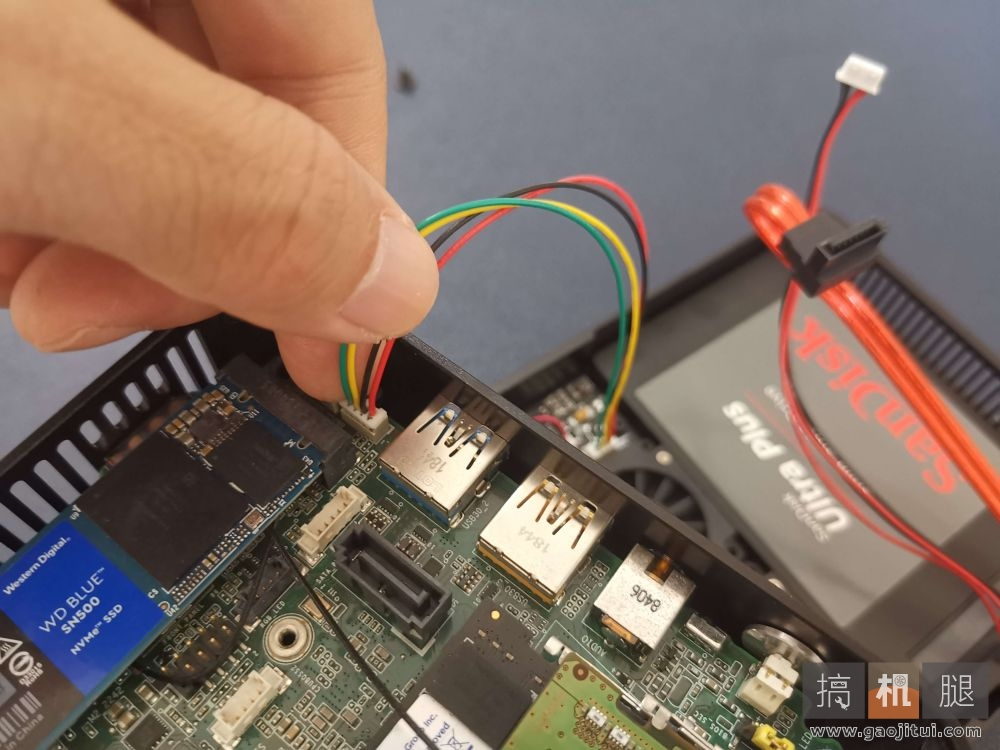

第六步:对接扩展盒,扩展盒弄好后首先对接好天线,然后其他接头请按照图片对接好。

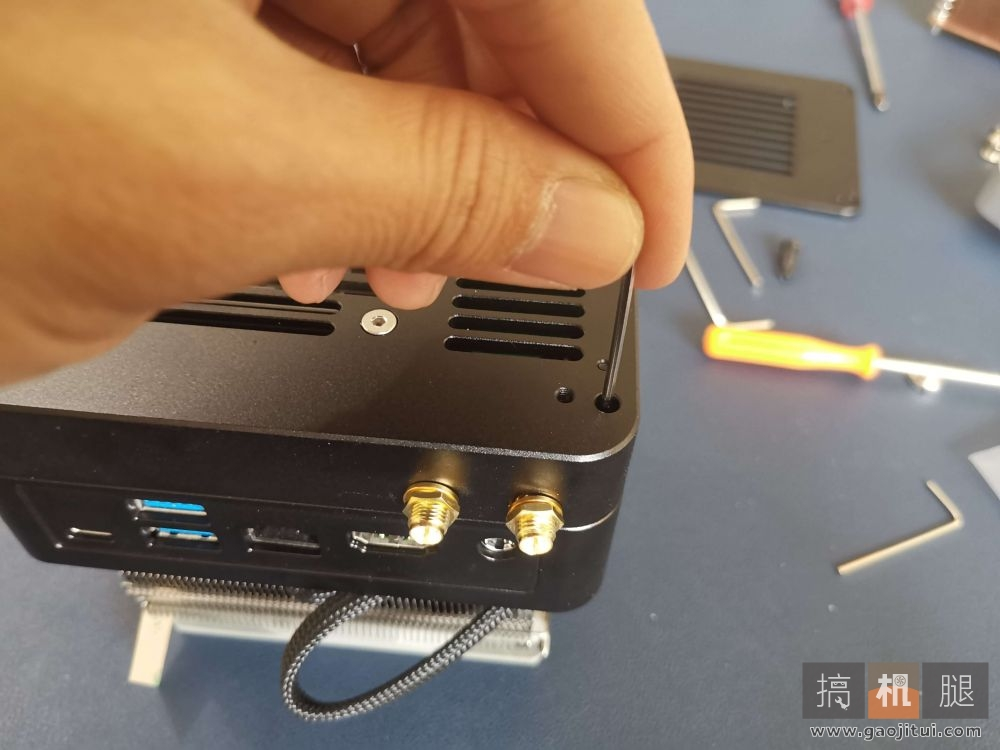

第七步:固定好扩展盒后安装脚垫完成组装。

最后一步:开机后根据自己喜好在机箱右侧调整风扇转速。 教程简单了些,只是参考,大家可以自己折腾,怎么方便就怎么安装。不懂的可以在下面留言,我会及时回复。
