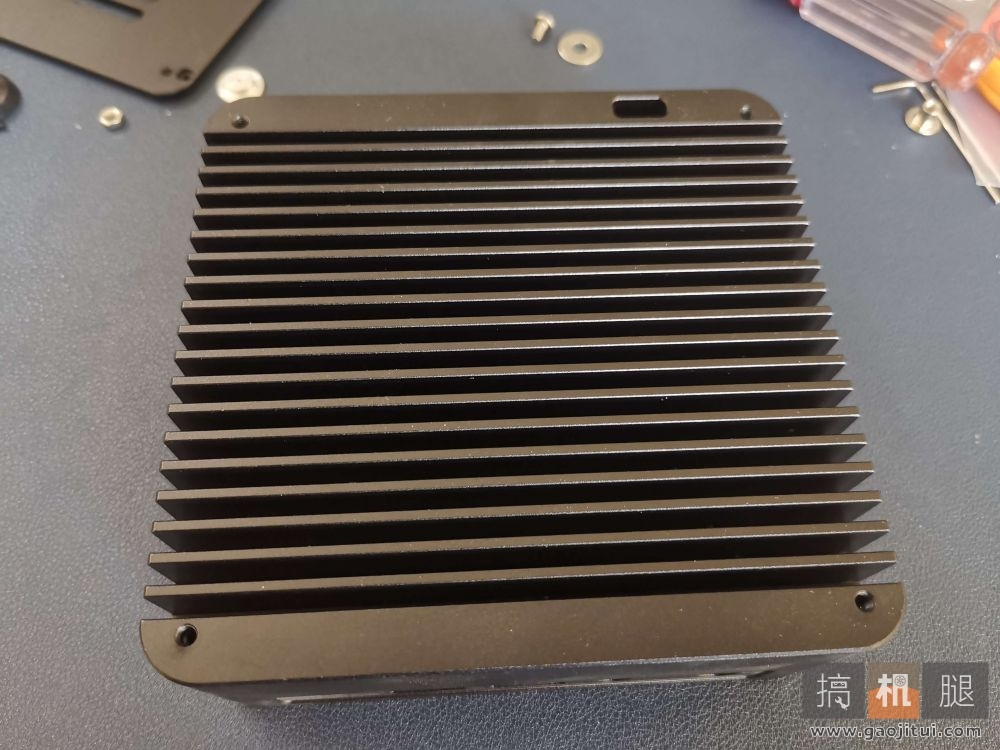

NUC8 半被动机箱安装教程

这款机箱有点吃硅脂,所以演示我就不涂抹了,只是简单告诉大家这个位置要涂硅脂。

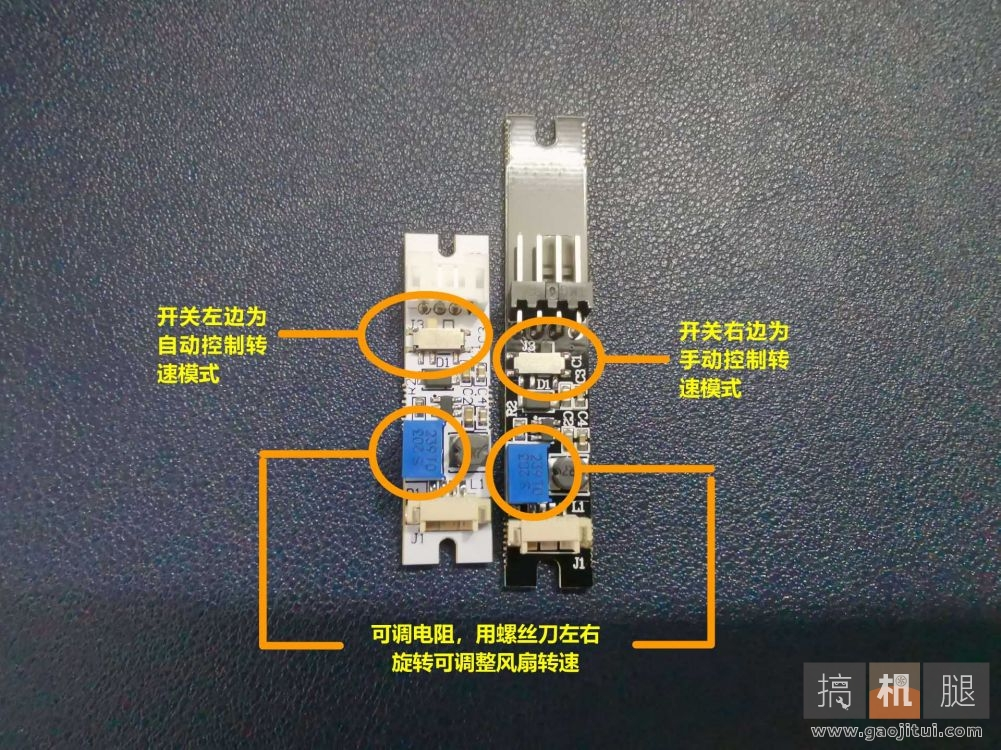

升压板功能说明

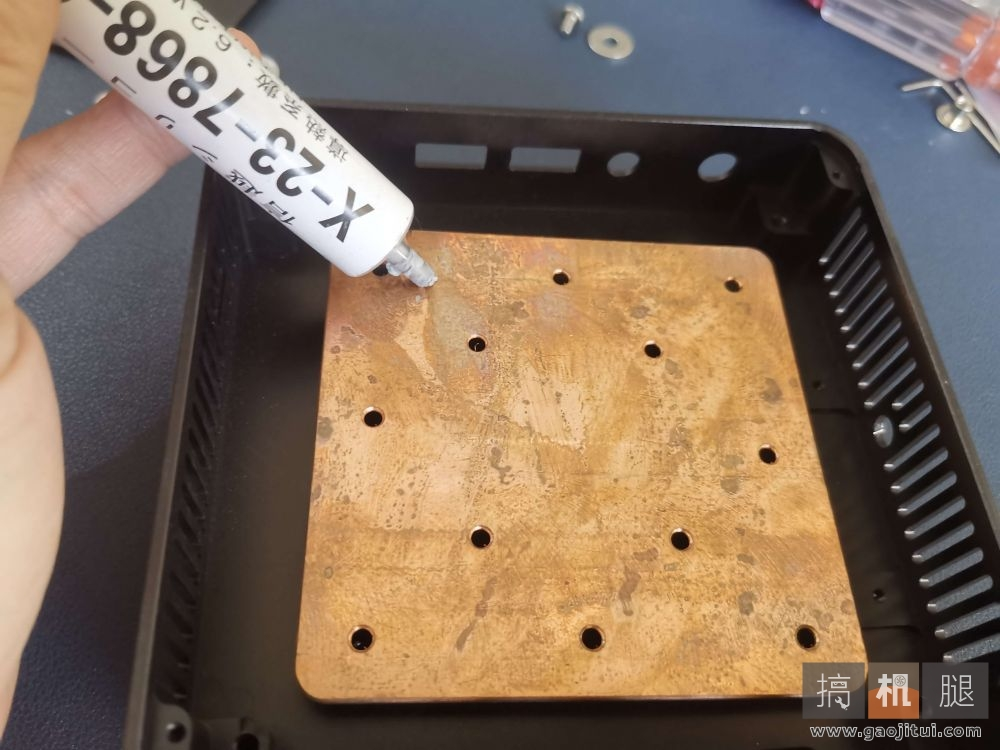

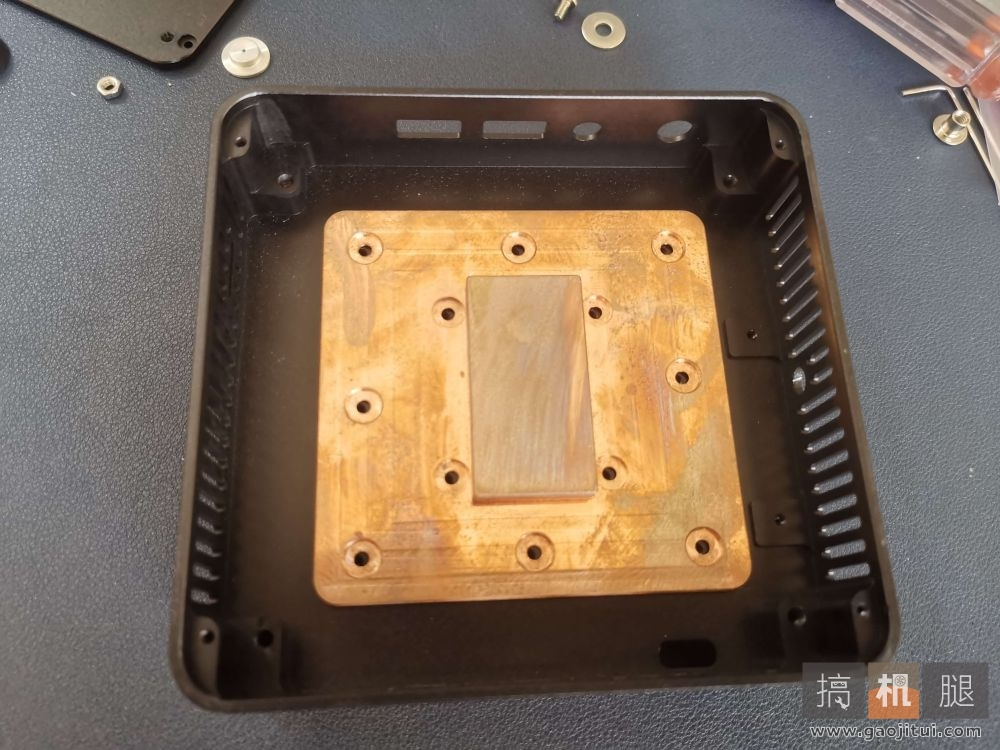

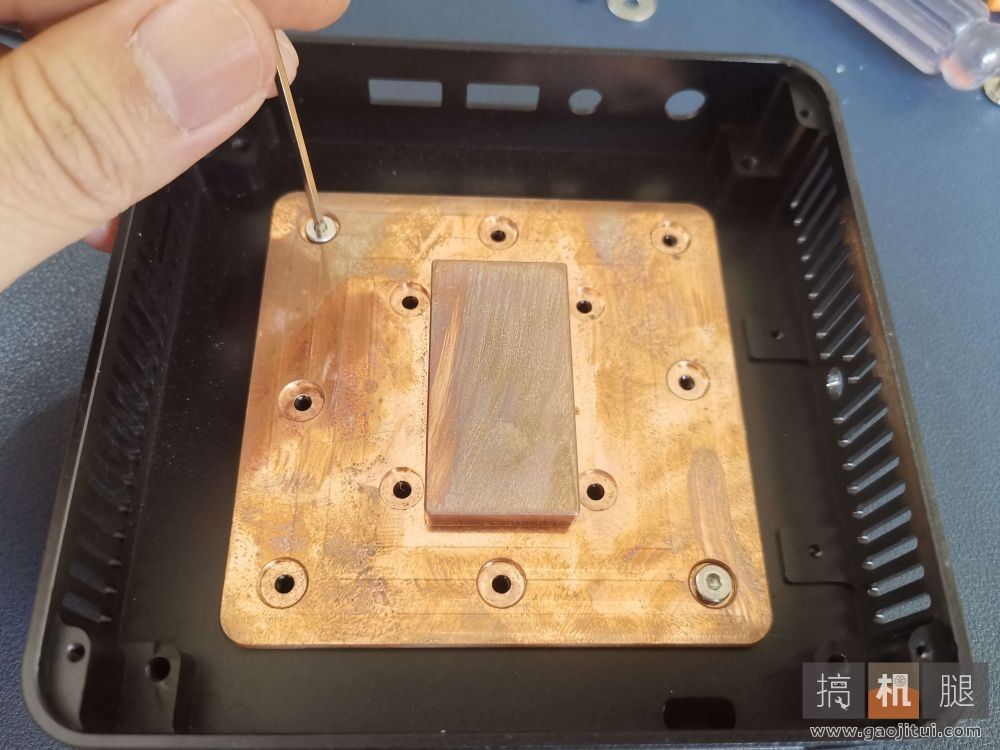

第一步:收到后,擦干净紫铜平面,涂上硅脂,然后所有螺丝都拧上,由于螺丝太多我就不拧了,只是做简单演示。

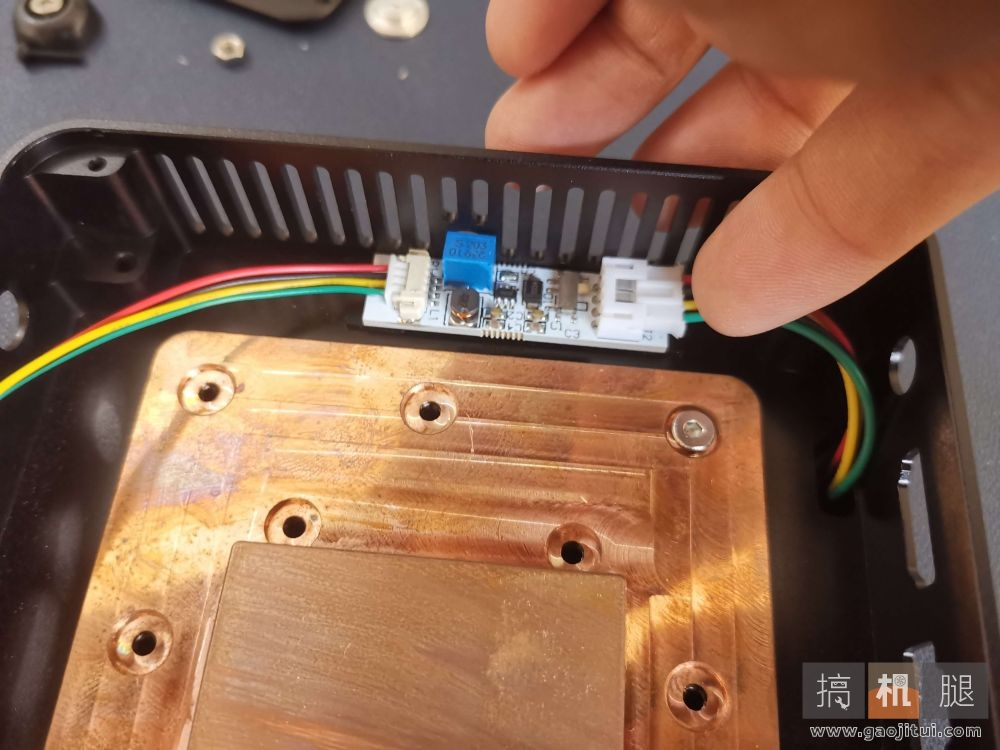

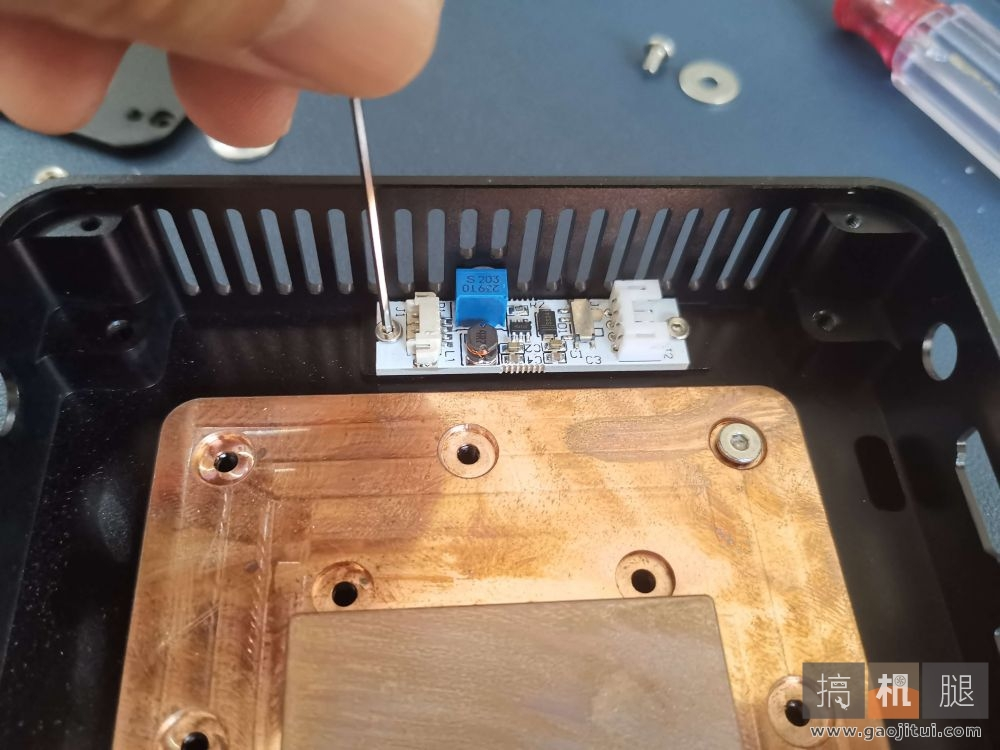

第二步:固定升压板接上输入端线。

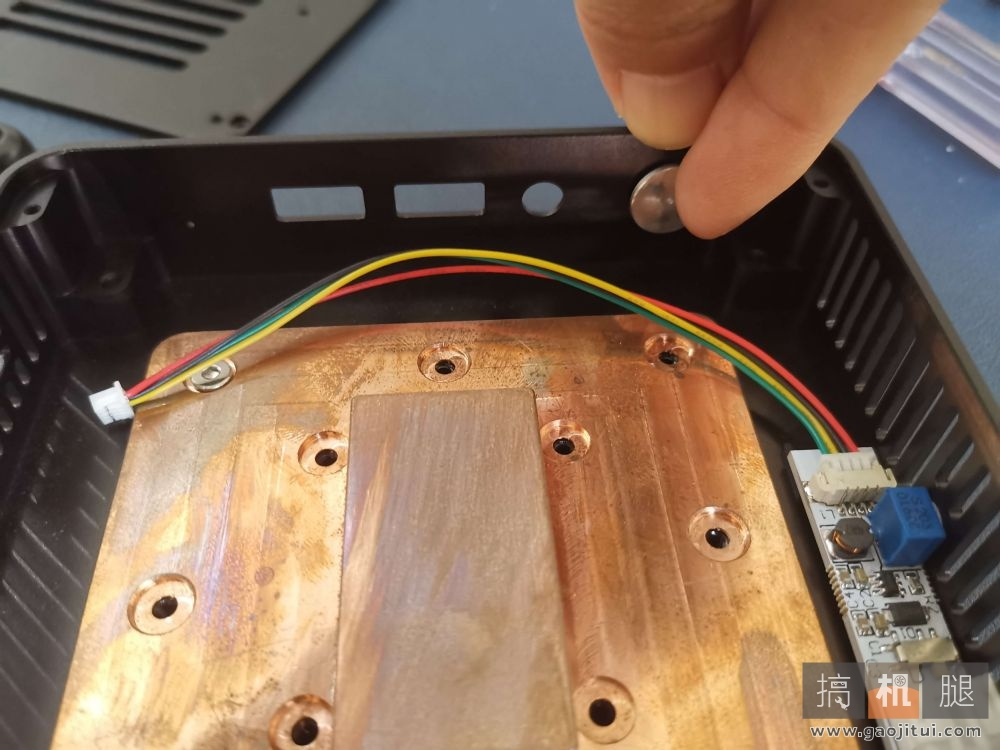

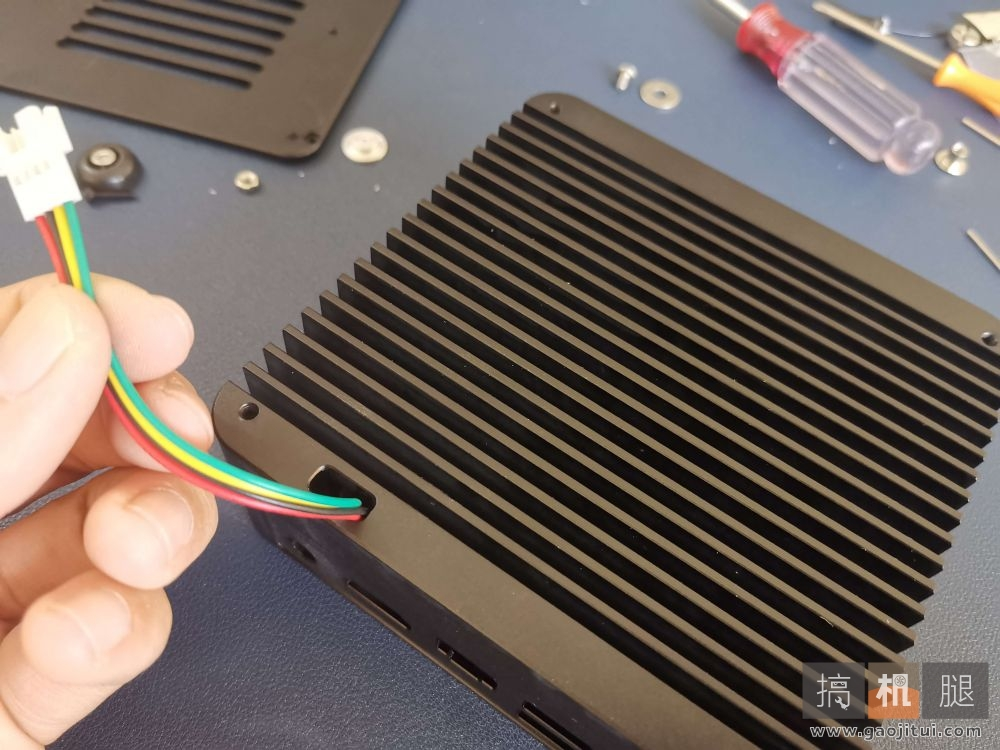

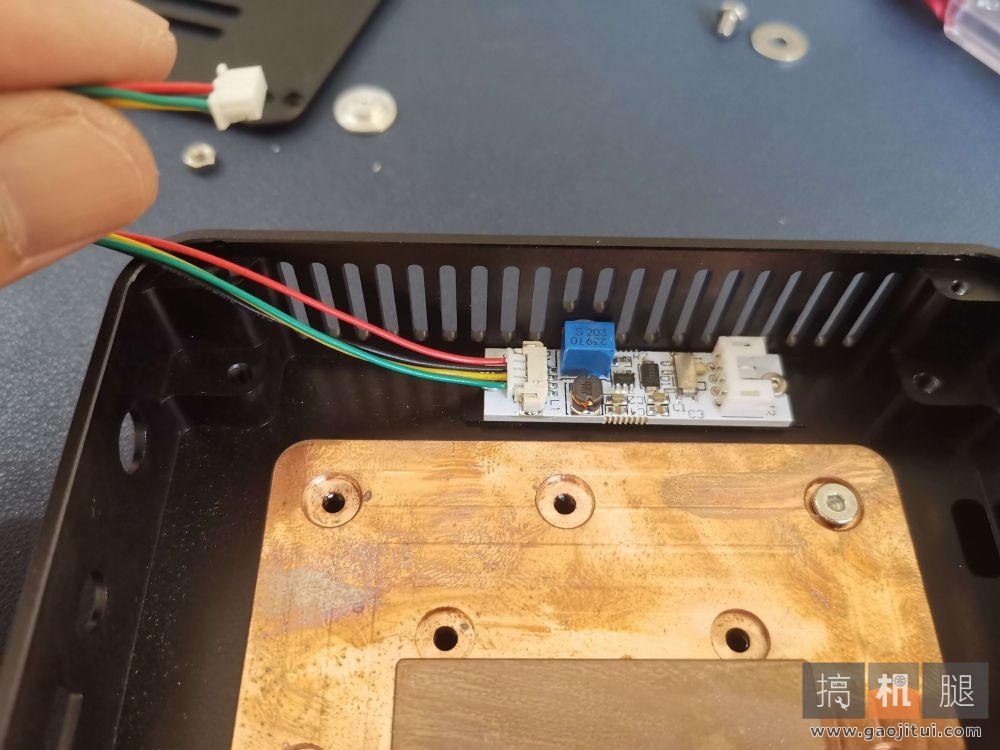

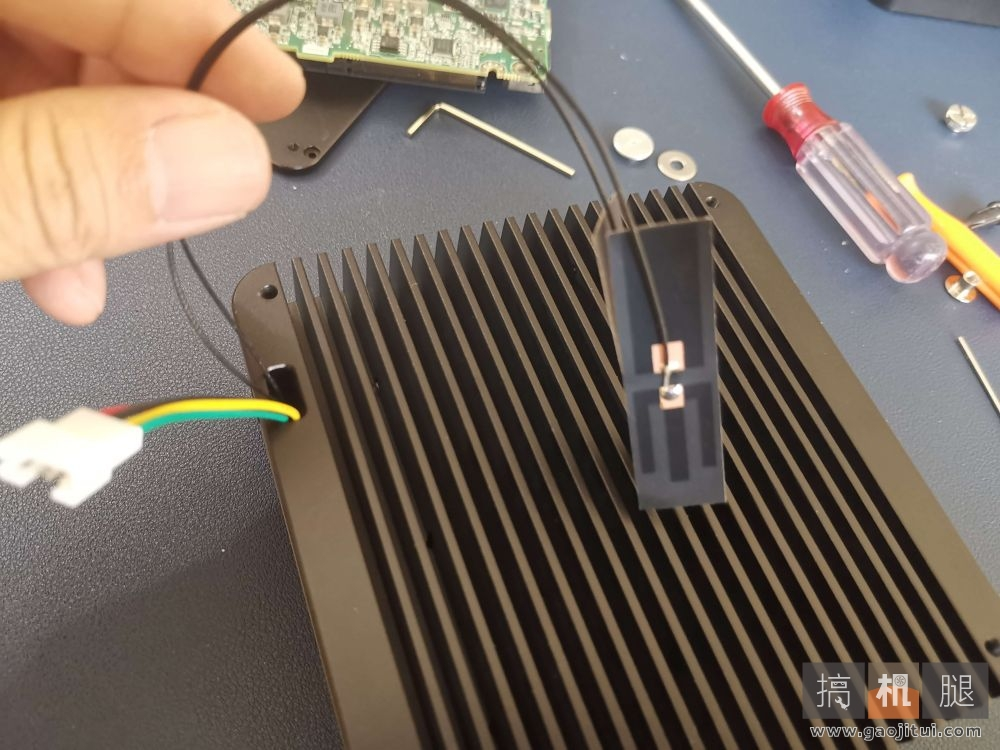

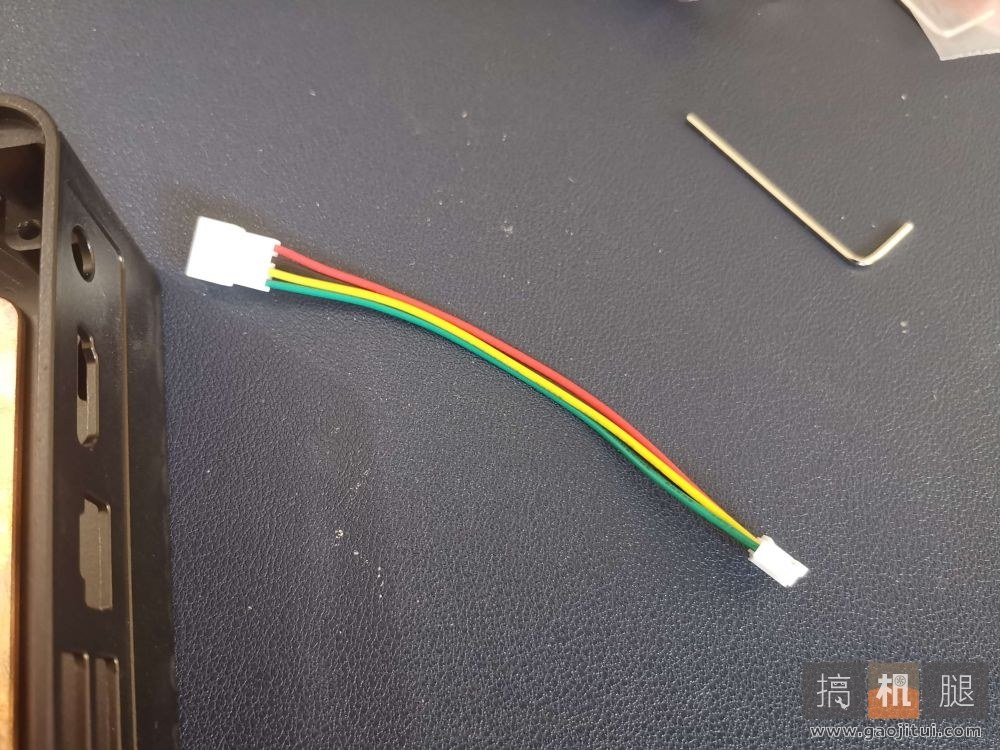

第三步:把风扇转接线穿过洞口,接上输出端即可,然后自己根据改装需求购买合适长度的贴片天线,穿过洞口。

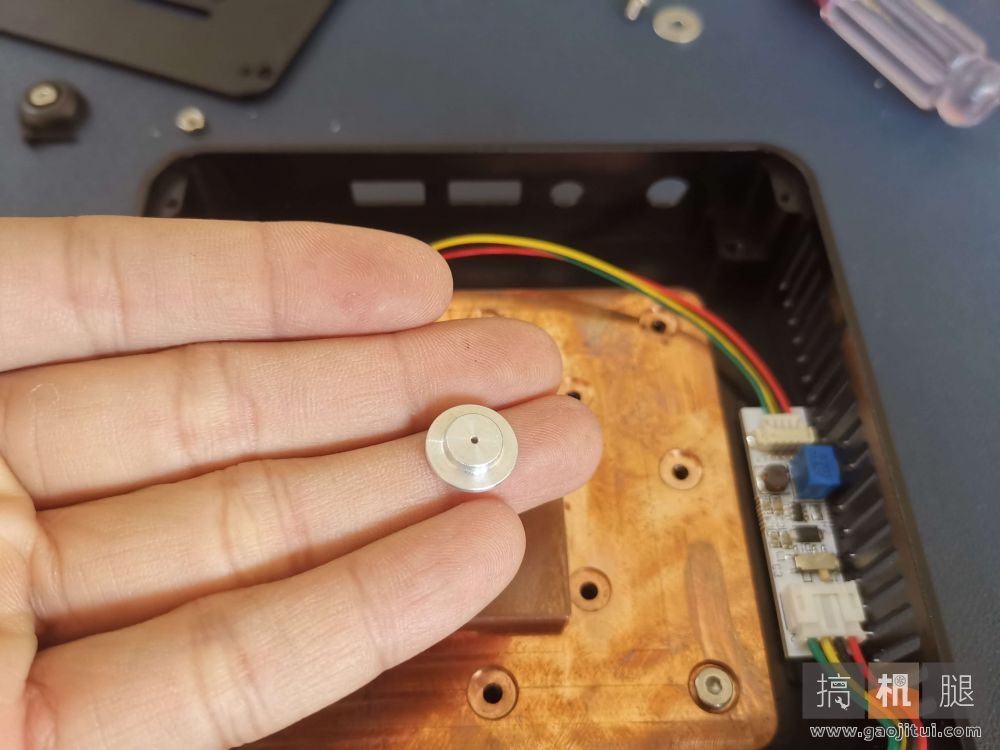

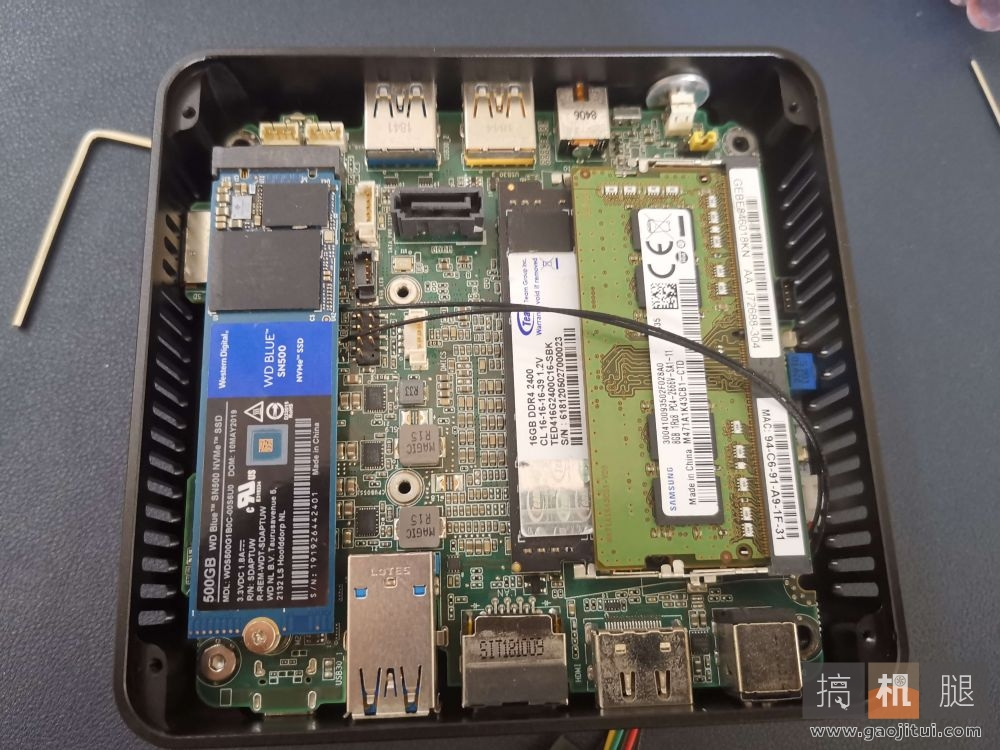

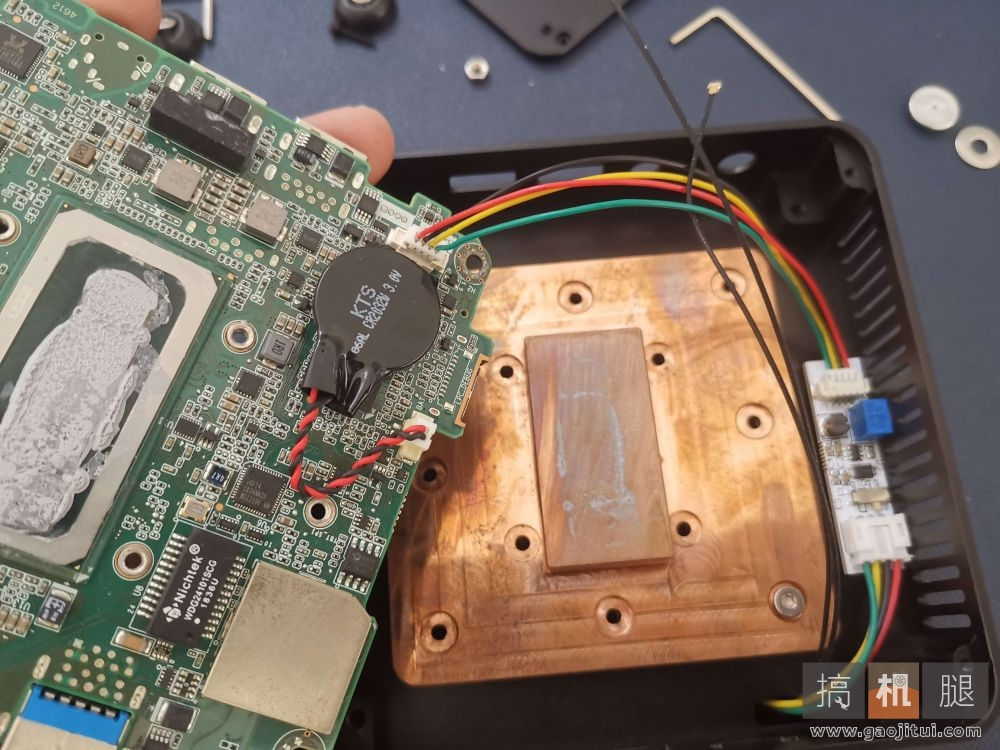

第四步:放上按钮开关,按上主板,装上天线。

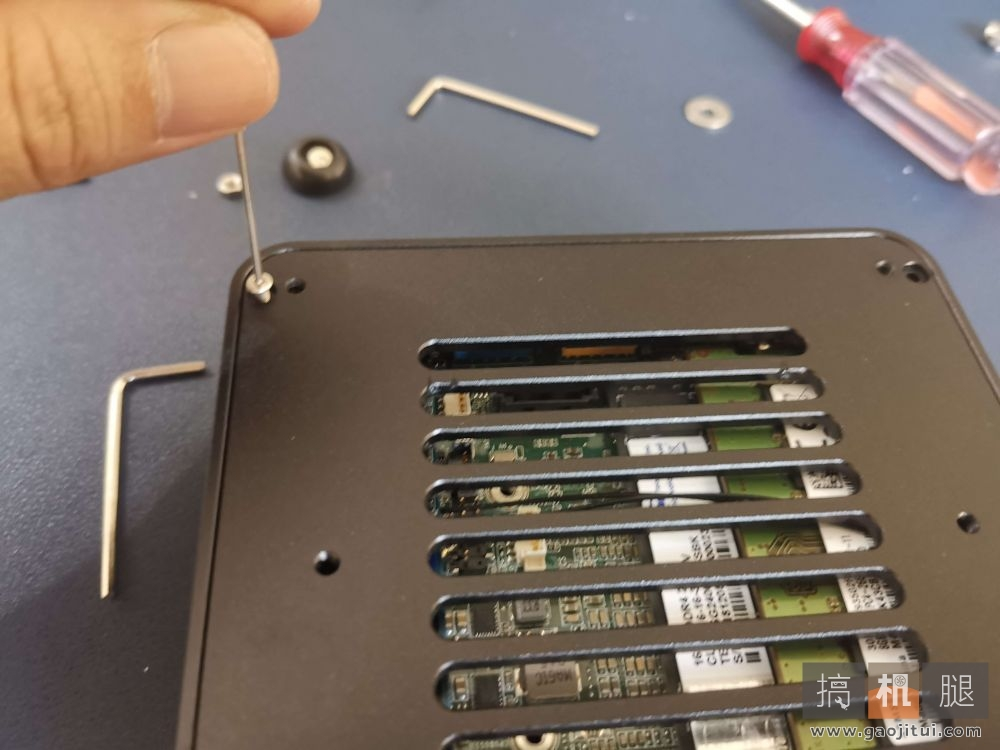

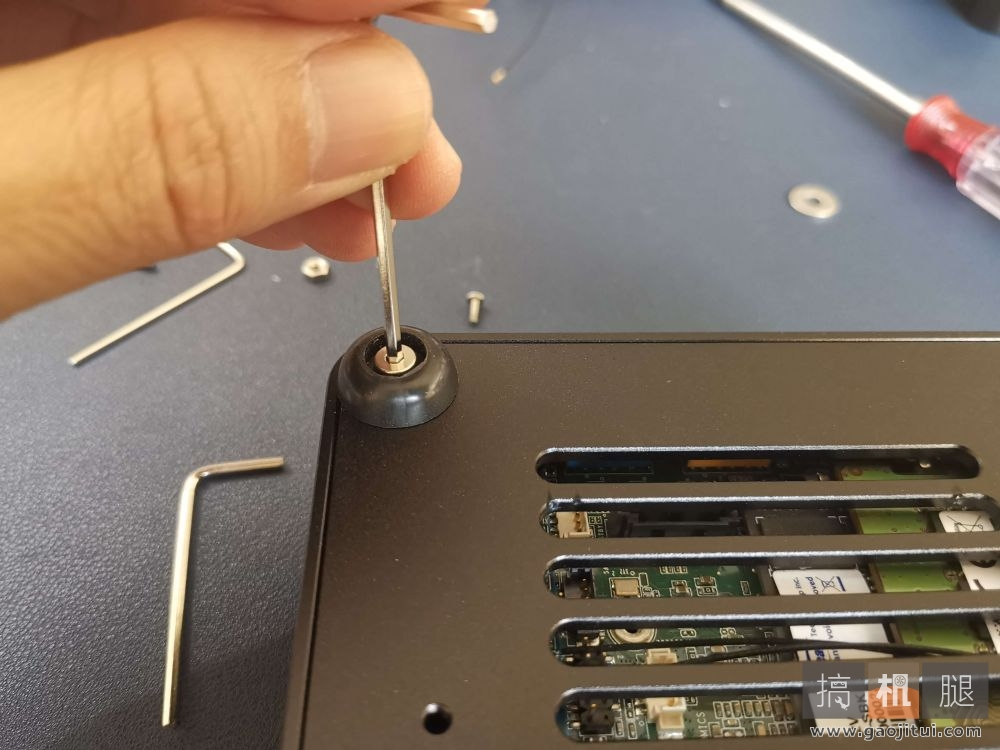

第五步:固定好后盖,拧上脚垫。

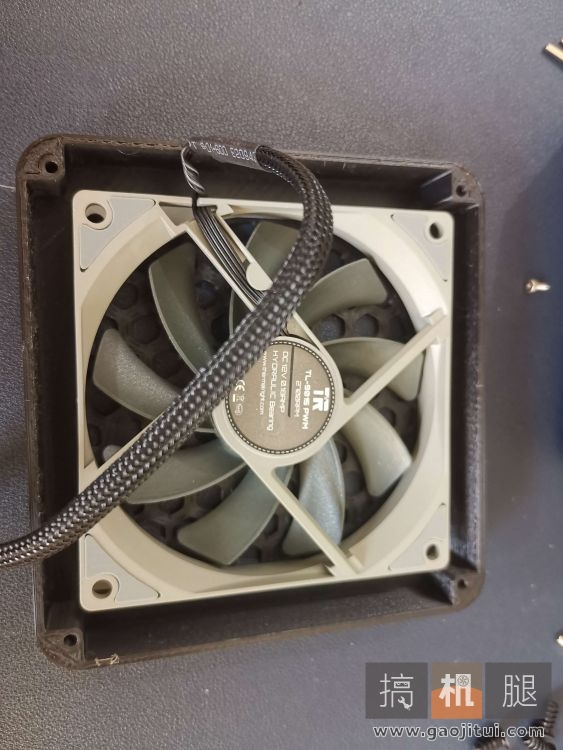

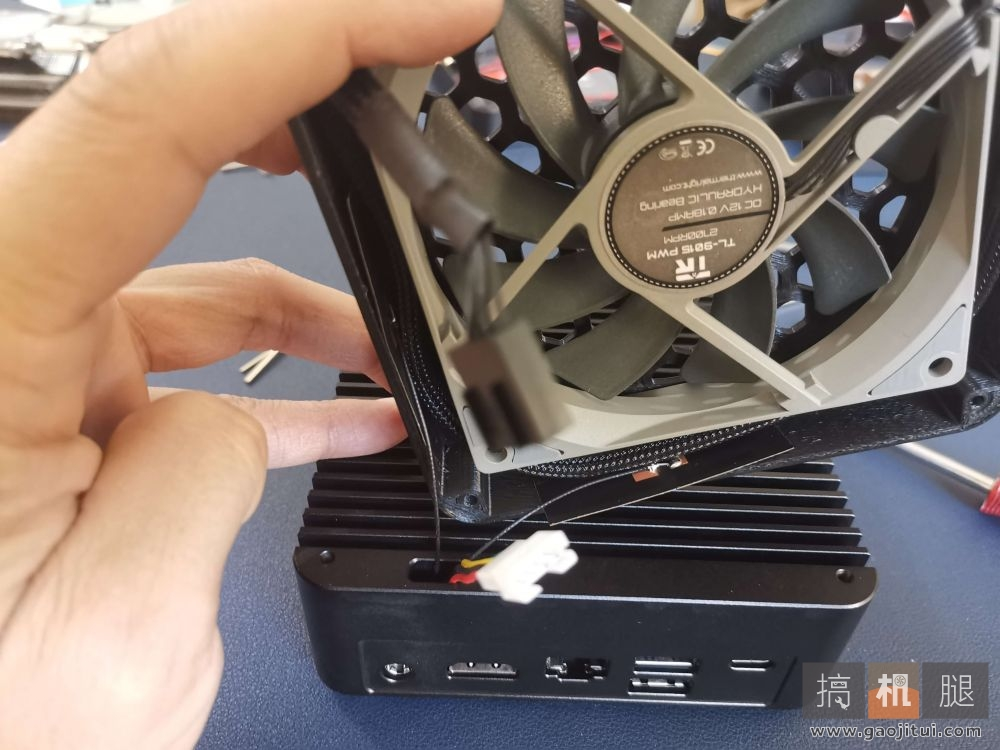

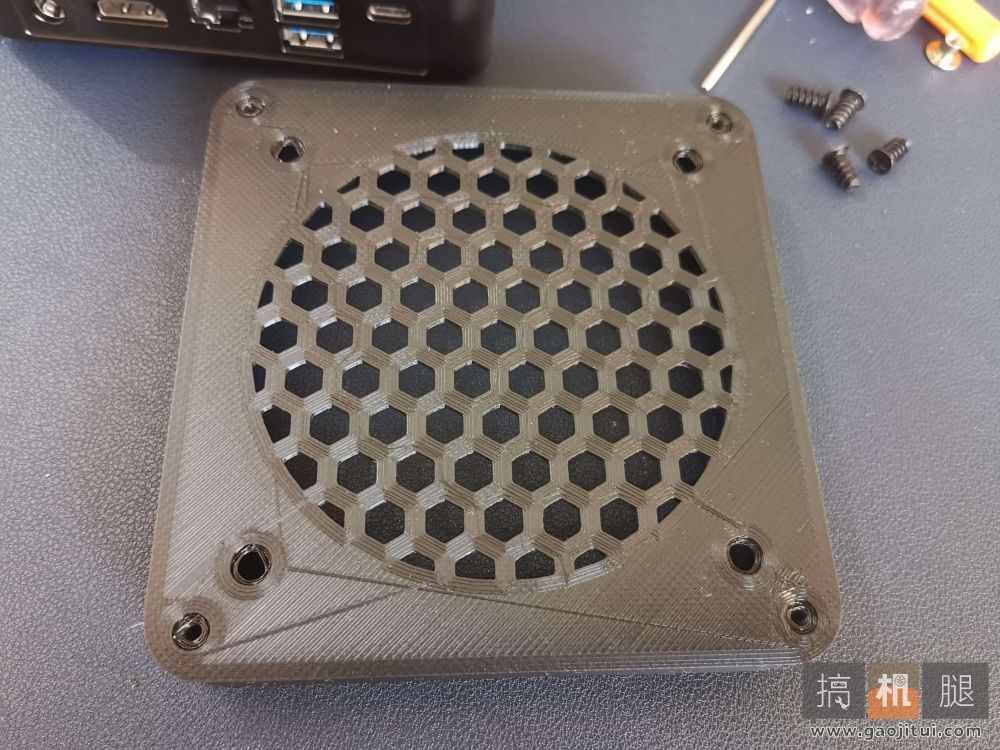

第六步:此步骤仅限想要美观的童鞋,如果不要外壳可以直接接上风扇即可。这个风扇外壳为群友所设计,所以直接用他设计的壳做演示安装。壳子为3D打印,收到后用螺丝固定好风扇。然后接上插头,然后把贴片天线贴到里面去,把线都收纳到盒子旁白,不外露就行。

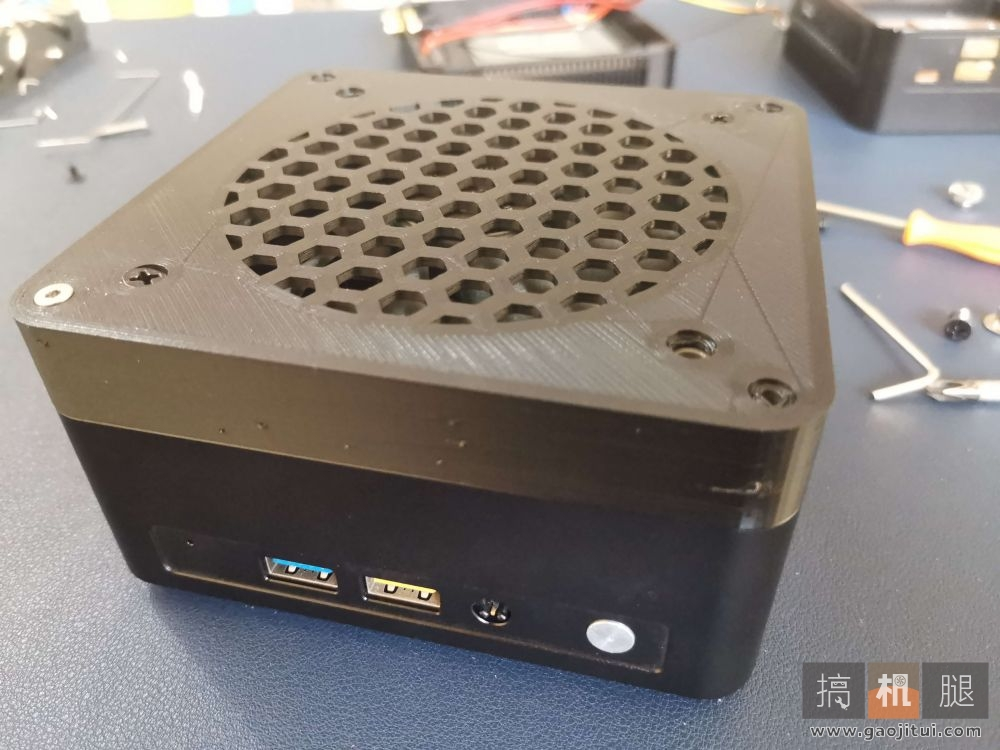

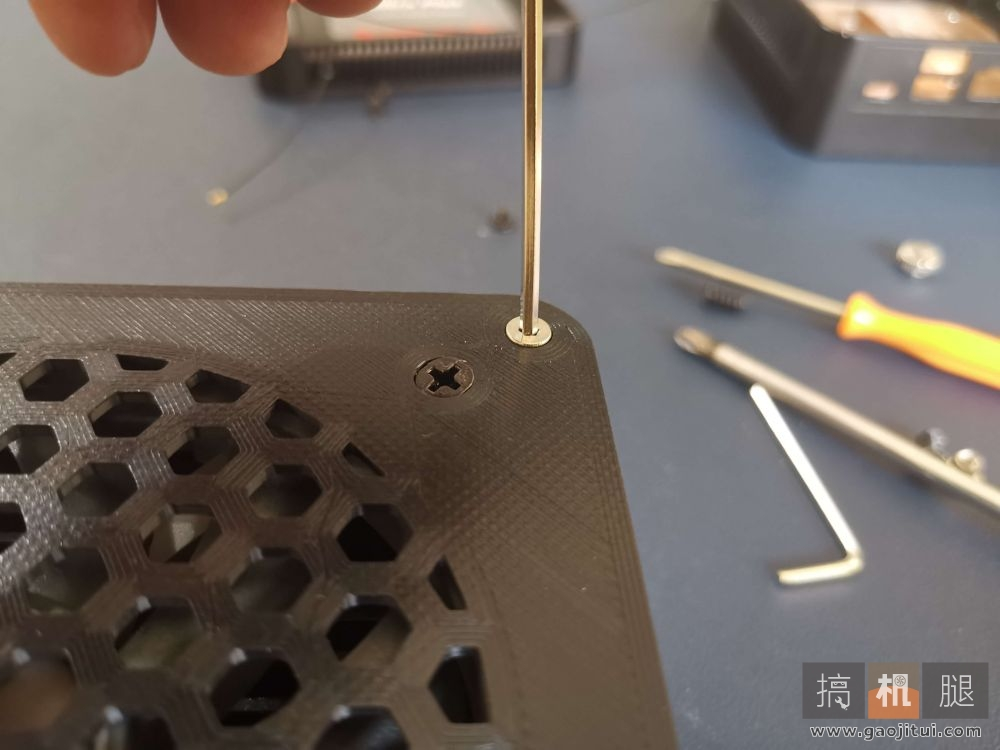

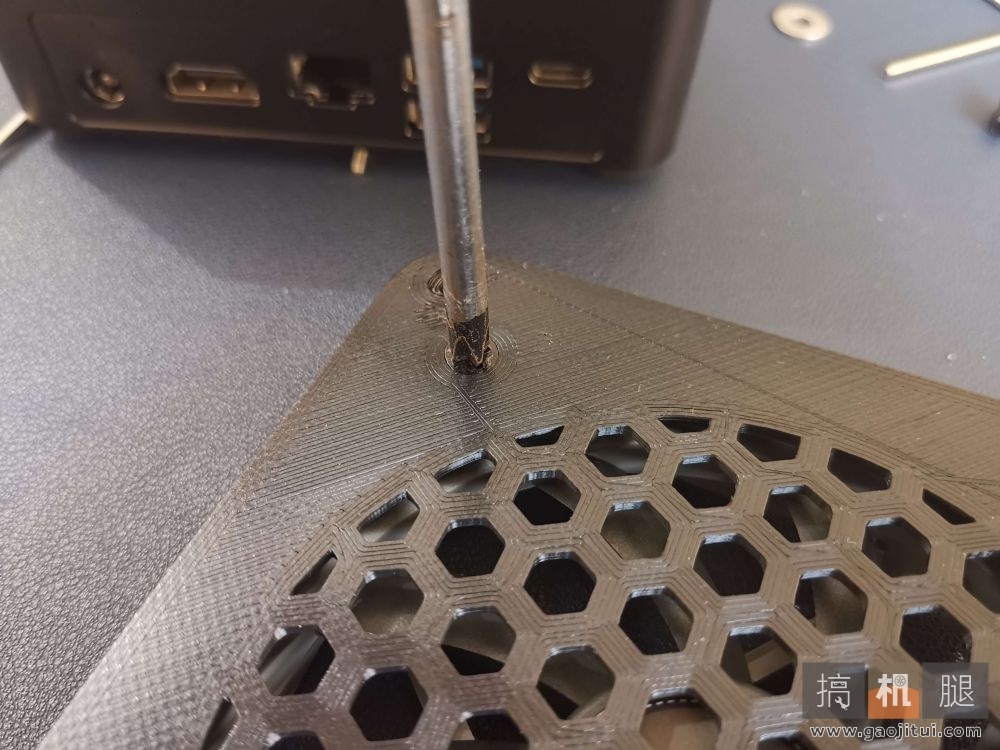

最后一步:固定好风扇盒子,螺丝我就不拧完了,这里就做个简单示范。
