如何翻新一把垃圾机械键盘——酷冷极光87键盘修复及改造

5月前 4 632 15

创作立场声明:客观公正

闲不住就是要折腾。前段时候在咸鱼上收了一把酷冷极光87机械键盘,属于伊拉克成色,战损痕迹明显,卖家直言就是从垃圾分类里面收来了的。键盘没有拆过也没有经过维修,所以功能好坏全靠运气。以前没做过这种垃圾键盘翻新的体验,这次我来体验一把,顺便把翻新过程跟大家分享一下。



键盘外壳表面全是白色的东西,不知道上面是沾了什么。键盘上壳的左侧还有明显的外壳开裂痕迹。

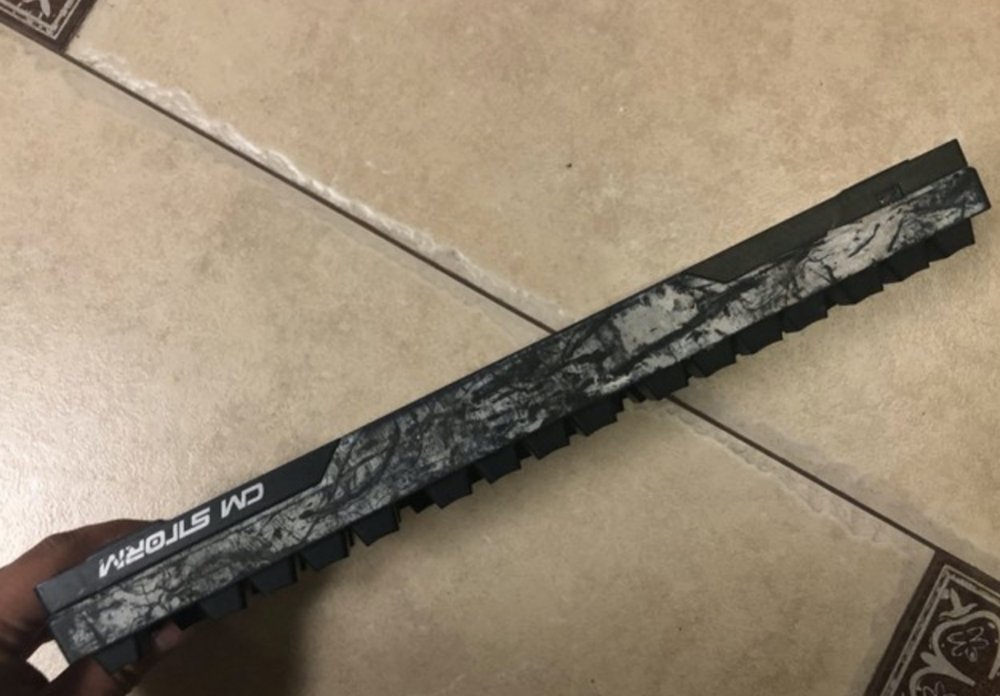

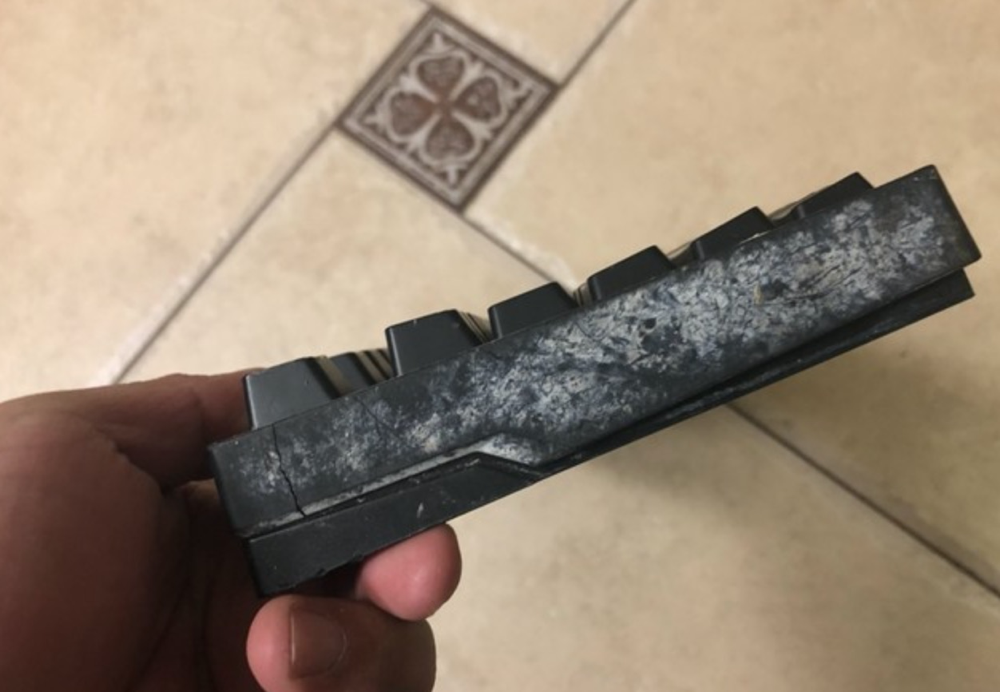

键盘侧面特写

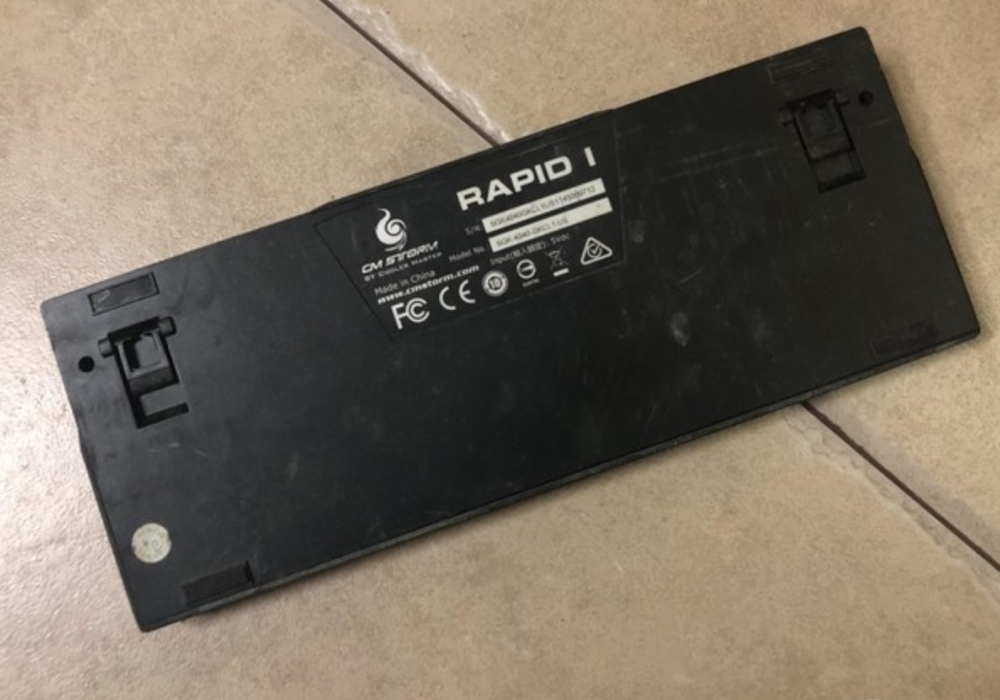

键盘底部还算OK,易碎贴和底部铭牌都没动过,说明键盘没有被拆过。键盘后端少了一个橡胶脚贴。

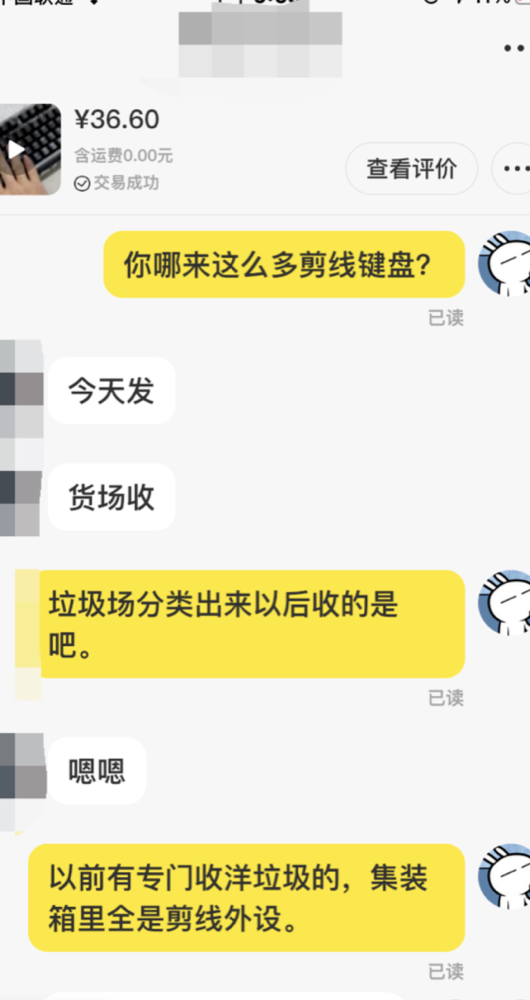

看完上面的对话是不是你都想象不到垃圾机械键盘都这么有搞头。三个月1500把,能赚多少钱大家自己估算吧。

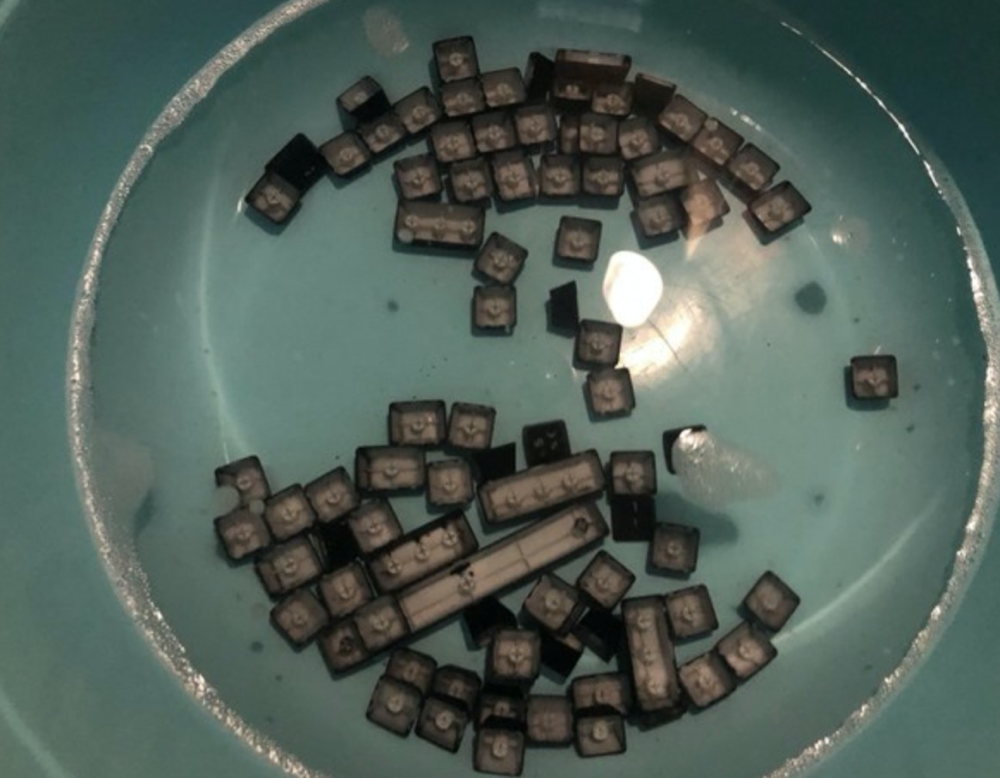

垃圾堆里来的键盘就怕携带不干净的东西,所以把上下壳和键帽都拆下来清洗一遍。正好把上壳上那些白色的东西用刷子刷下来。

清洗完键帽才发现,ESC按键和空格键都有明显的磕碰痕迹,个别其他按键也有磨损,所以键帽打算重新换一套。

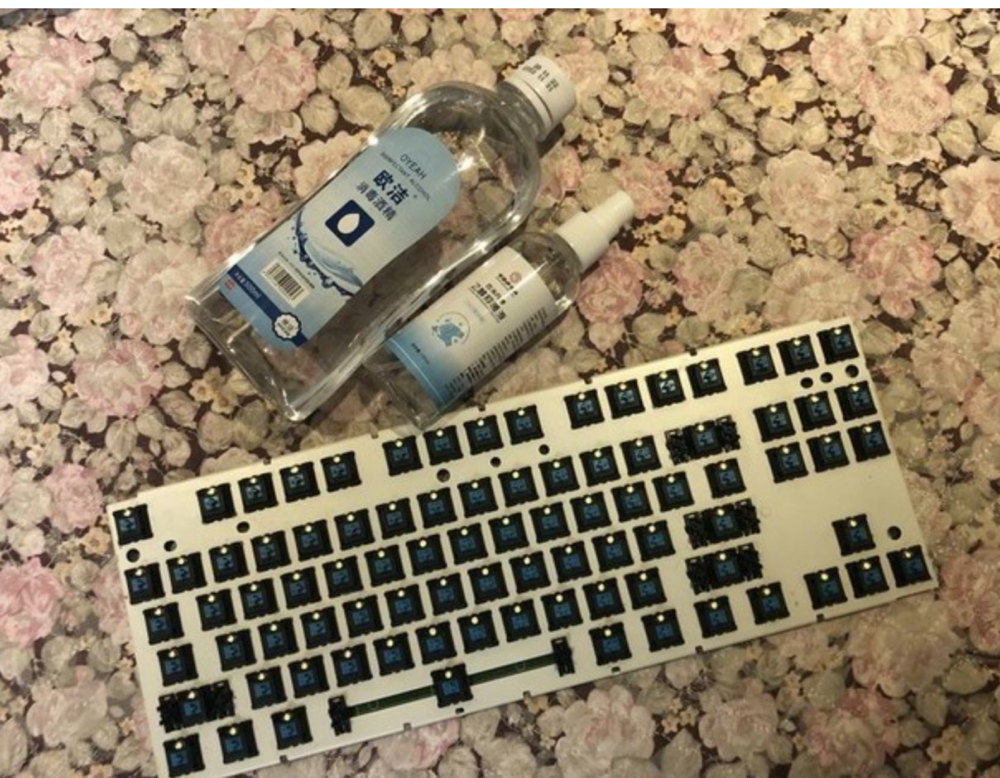

键盘的PCB部分要用酒精彻底喷洒清洗,轴体之间的缝隙用蘸着酒精的棉签来清理。

上壳清洗晾干,上壳内侧依然有明显的白色污垢。

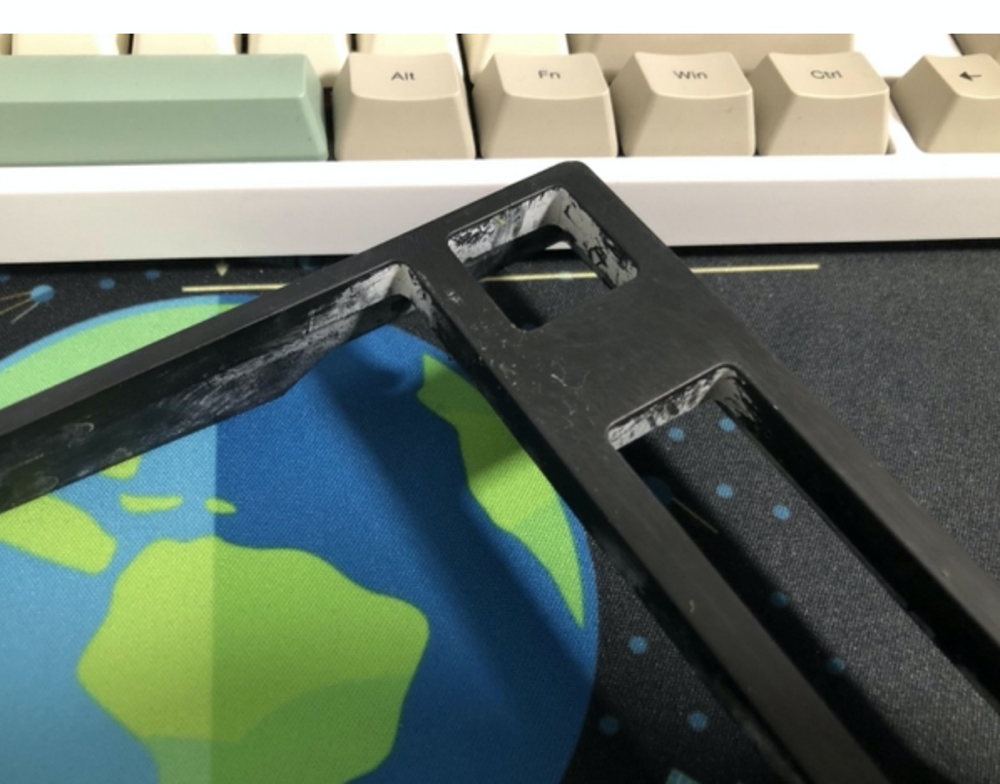

白色污垢在边框内侧不好清洗干净。

边框部分用2000目的砂纸进行打磨,正好可以清理边框内侧部分的白色污垢。打磨边框的主要目的就是让边框的表面更加的平滑,这可以为后面的贴膜打好基础。2000目的砂纸平时我都是用来打磨木质腕托的。

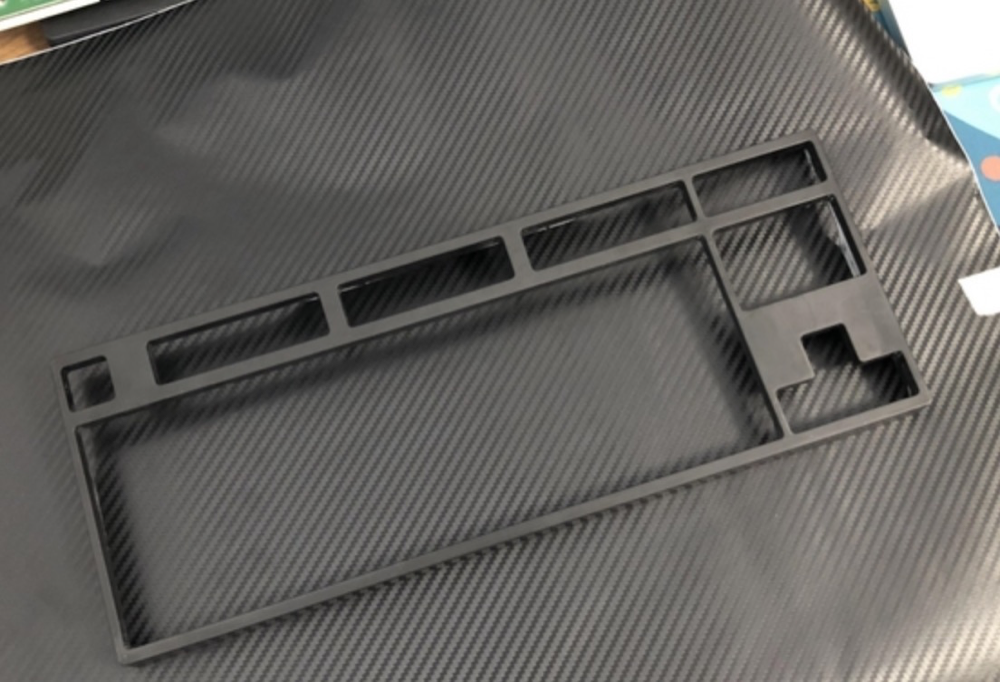

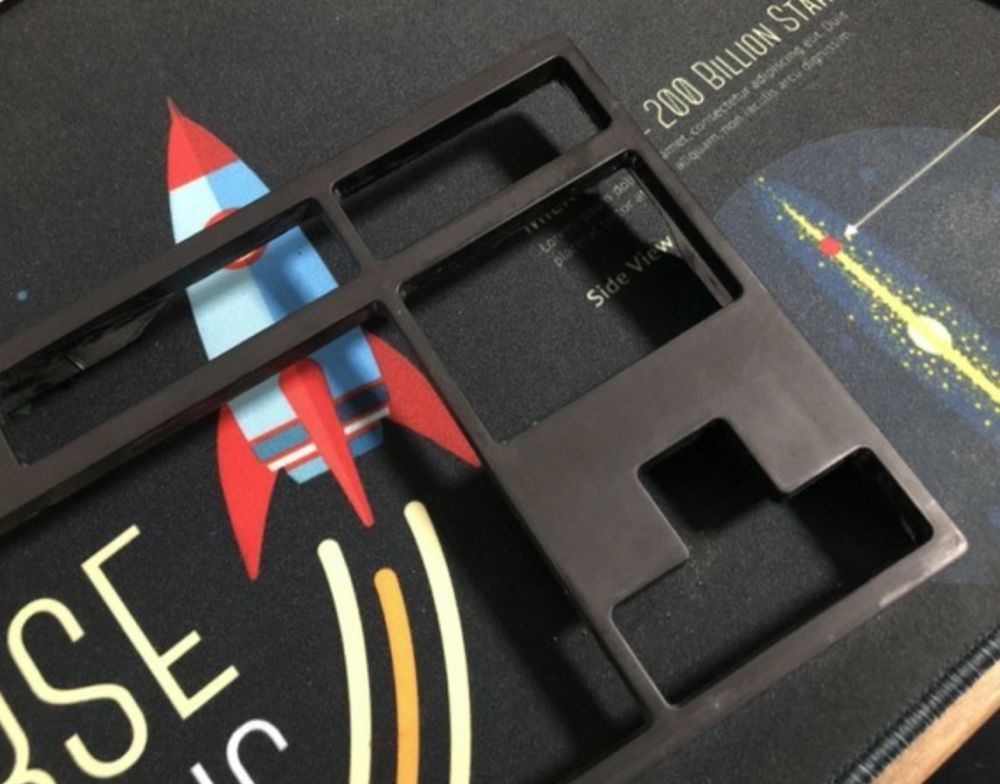

打磨上壳需要有耐心,边框内侧已经清理的很干净了。

上壳边缘有两处明显的裂痕,采用贴膜的方式可以彻底遮盖裂痕表面。

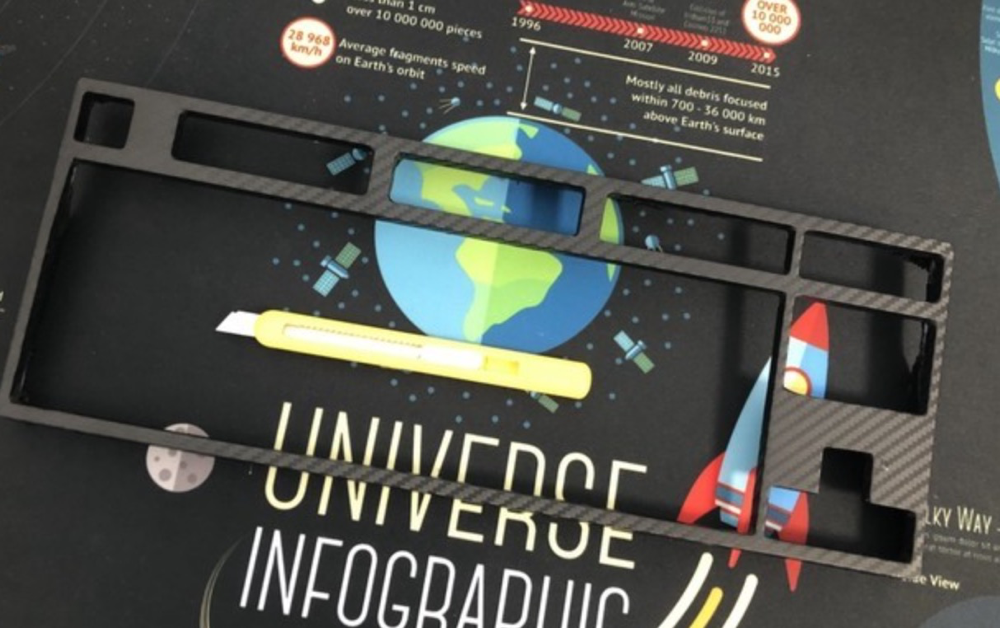

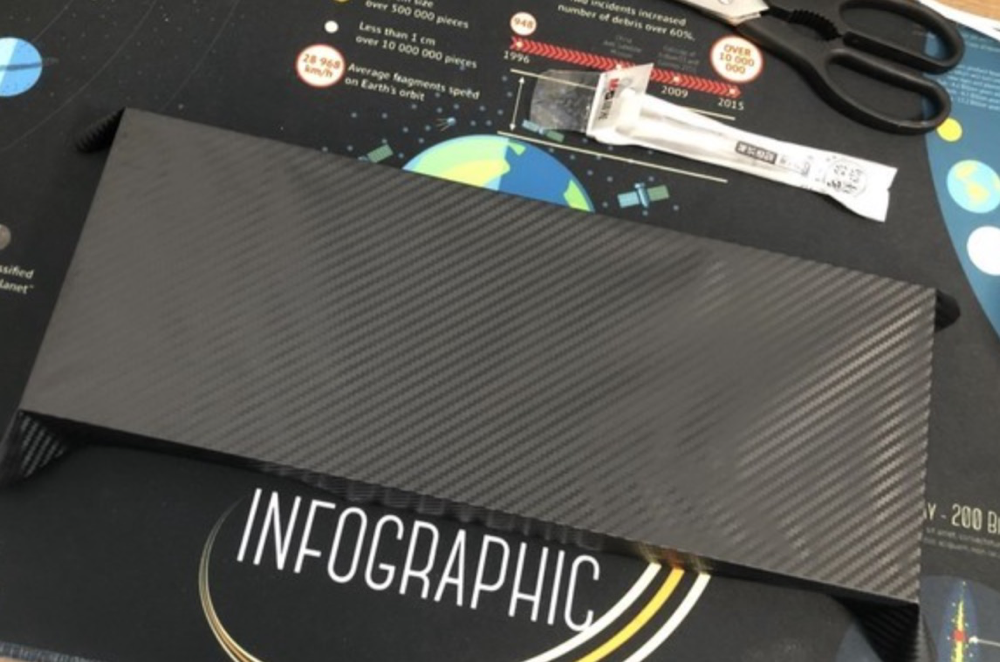

这种碳纤维贴膜也是我从咸鱼上买的,买了一大卷,才发现只有了一小部分。首先裁切出能覆盖上壳整体面积的贴膜,然后将贴膜彻底覆盖在上壳表面。贴膜的内侧部分用十字交叉切割方法划出来,然后在将边缘贴膜向上壳内侧贴进去,多余部分裁掉就好。



贴膜避免不了气泡的产生,用一根针在有气泡的地方扎一下,然后使劲按压就能彻底把空气从贴膜部分赶出去。贴膜的四角最难处理,我使用的是用热吹风机加热再进行边缘拉伸,出来的效果一直都没有某些视频博主弄的好,第一次没经验边缘还是有一些褶皱。

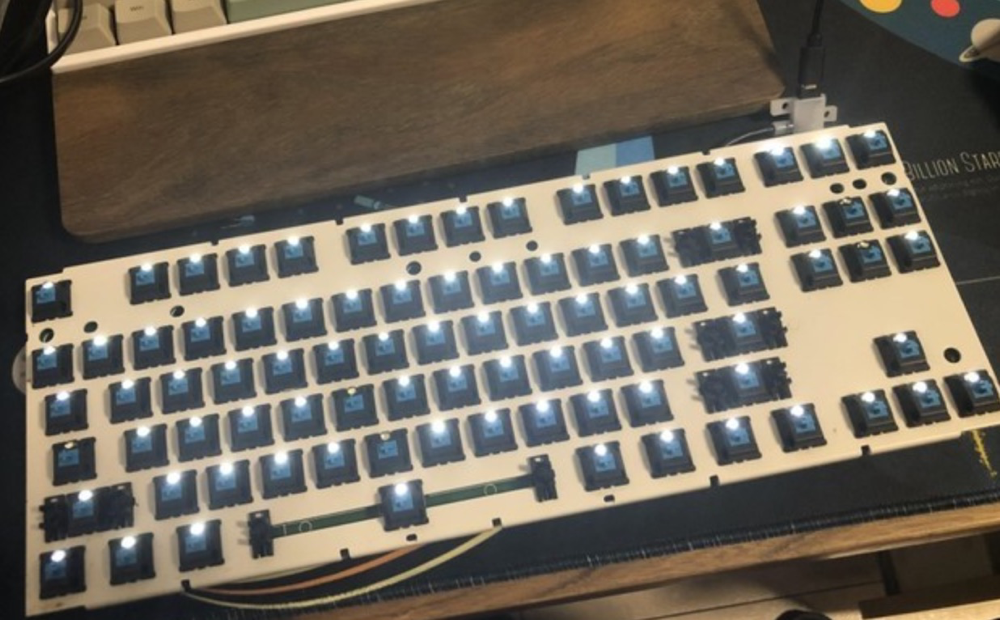

接下来就是检修键盘的PCB部分,测试键盘轴体功能是否完好,测试键盘灯光功能是否完好。我这次运气比较好,收的这把酷冷极光87的青轴都是完好的,一个失灵和双击的都没有,就是键盘上有5个白灯不亮,正好我手头有白色LED灯珠可以进行更换。

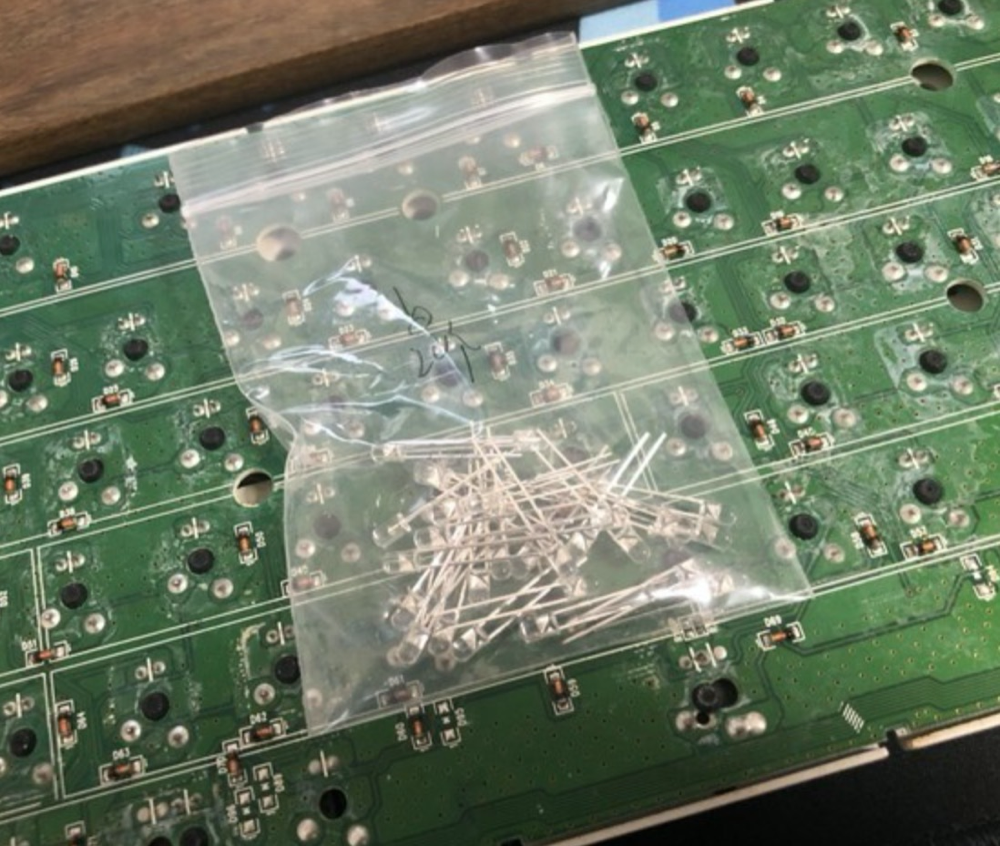

拿出我几年前改造键盘留下的白色LED灯珠。

通电测试发现capslock、B、G、home、del这5个按键位置的灯不亮,接下来就是动手更换5个灯珠。拆掉不亮的灯珠。

把新灯珠焊接到主板上,注意灯珠的正负极不能搞错了。

通电再次检测键盘灯光全部都亮了。修复底壳丢失的脚贴,同样尺寸和厚度的脚贴找不到,干脆在淘宝就买了一大块厚一点的自己来裁切。将键盘的外壳部分组装好。

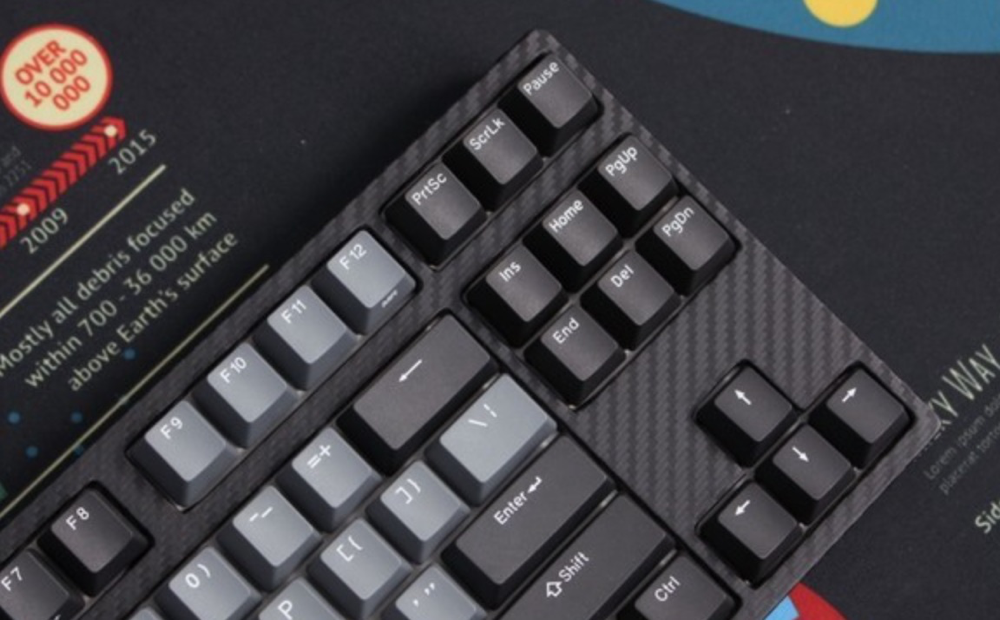

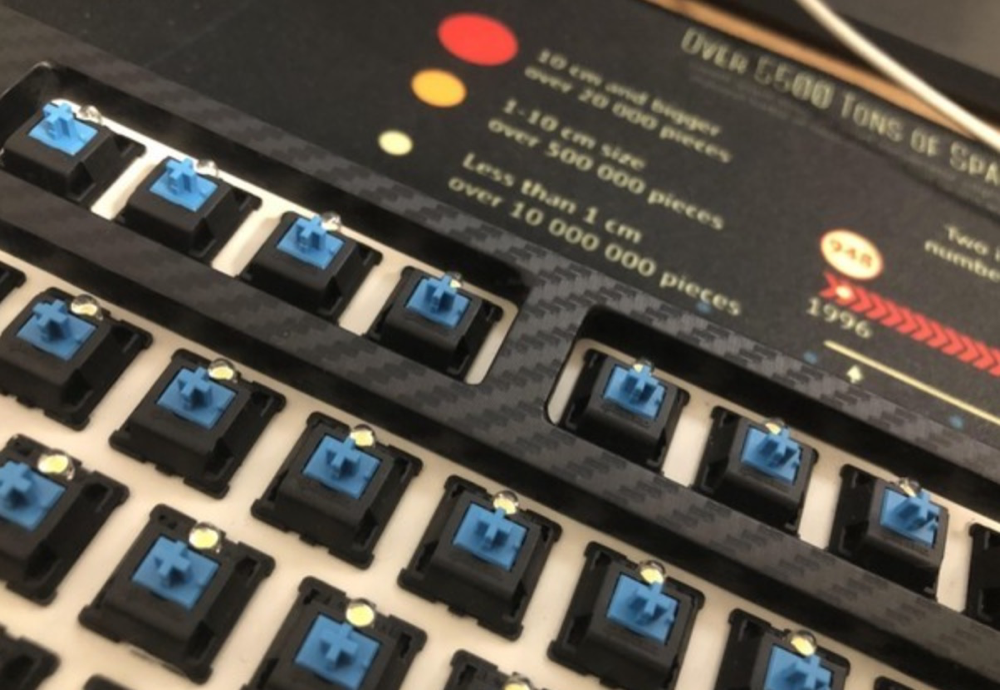

键盘局部特写

原来的键帽是不打算用了,这次还是从咸鱼上收了一套杜伽的灰黑两色PBT键帽,本身杜伽这套键帽就是87配列的所以上来就能直接匹配。跟翻新过的键盘还是很搭的。整体质感有了一个飞跃性的提升。

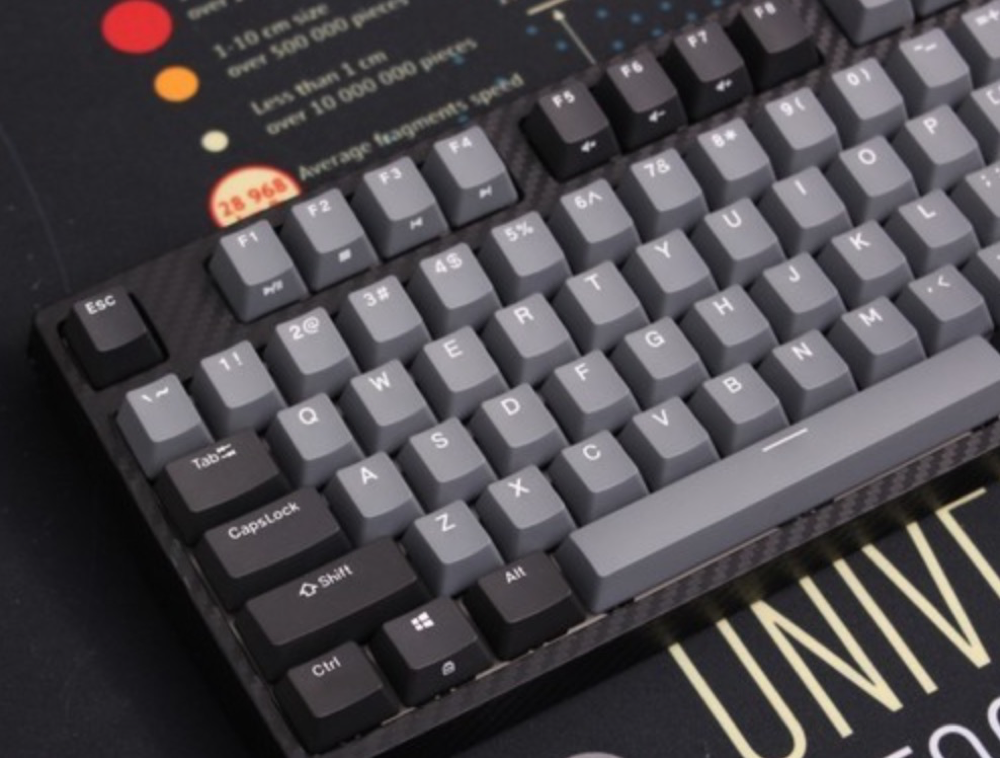

键盘整体特写

键盘接口为microUSB接口,本来有打算改成USB-C接口的,但是考虑到需要在这里重新打孔会比较丑,而且我还找到了一个可以正反插的microUSB的线缆所以最后还是保留了这个接口。

威迅microUSB数据线,线缆表面为尼龙编织材质,线缆长度为2米。

USB接口特写

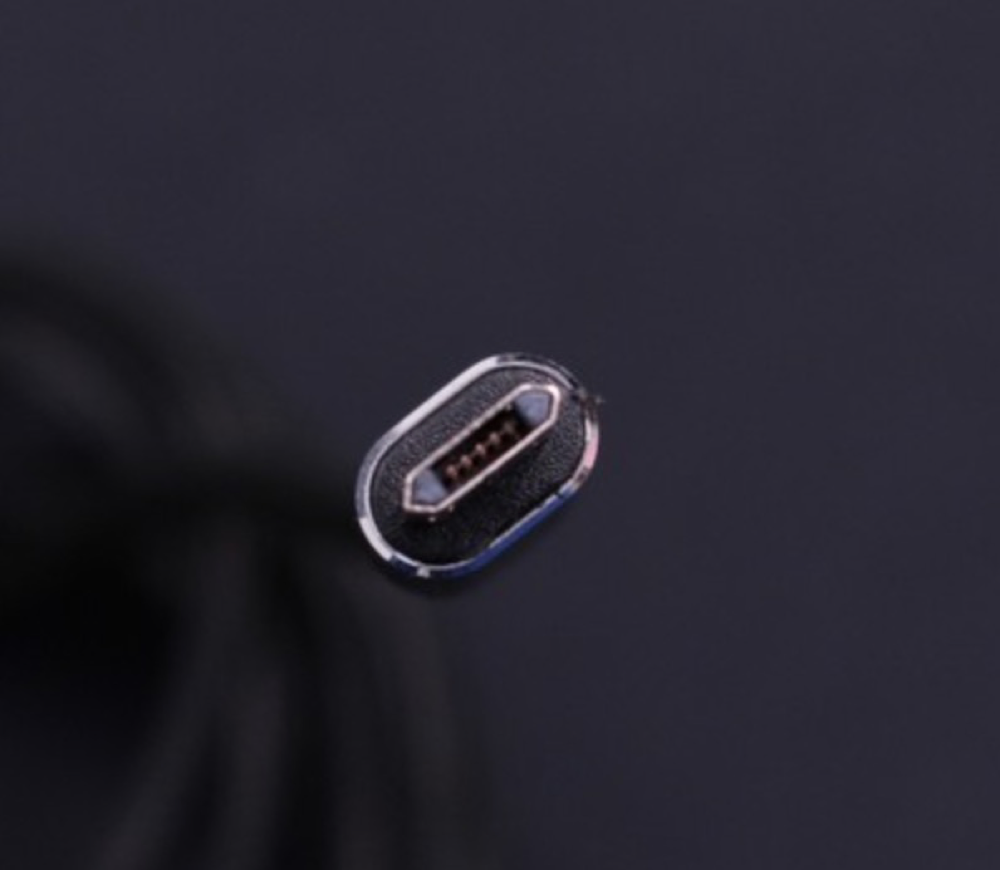

这个线最神奇的就是这个microUSB接口,一般的接口都是扁平梯形的,是需要分正反的。而这个接口做成了对称的形状,所以插入microUSB母口的时候可以不分正反的插入,使用起来非常的方便。

将键盘灯光开启以后钢板会显得比较亮,而键帽并不是透光键帽所以基本上没太大区别。

翻新以后的键盘明显顺眼了很多,轴体没有故障也省了换轴的过程,整个翻新方案算是比较成功。

最后晒出翻新键盘在咸鱼和淘宝上买的配件清单,键盘36.6元、键帽55元、碳纤维贴膜25.8元、USB线缆27.9元、砂纸27.6元、防滑脚贴15.33元,合计188.23元。清洗、维修、贴膜、测试大约花费了4个小时,断断续续弄了4-5天。

总结:不管是在什么平台买剪线键盘或者垃圾键盘都存在很大几率会遇到无法修复的故障键盘,比如PCB断裂,主控损坏等等。并不是所有买回来的键盘都能被修复,能修复的键盘一般都是主控和电路部分较为完整,需要进行换轴,换灯,飞线等操作。当然这个还需要自己有一定的动手能力才能完成相应故障的修复。对于外壳的破损一般都是采用贴膜的方式让键盘表面焕然一新,外壳相对完好的情况下也有通过喷漆来将键盘外壳进行翻新的操作。除了上述的维修和翻新过程就剩下配套的东西了,比如一套成色很新的键帽,一根能提升质感的USB线缆。之前有考虑过搞一根航空插头的弹簧线,但是那个线的长度十分有限,如果想连接桌下电脑的话长度肯定不够,所以才选了了一条2米长的USB普通线缆。让我比较意外的是这个线缆的microUSB插头支持不分正反插入,跟USB-C插头的功能是一样的,这样使用起来会更加的方便。整套方案唯一有不足的地方就是贴膜的四个边角拉伸的不够完美,还是有一些褶皱。
