NUC8 i7 散热器改装,告别涡轮扇噪音

5月前 2 988 4

序言:第一次见到NUC这种小体积的主机后就被种草了,于是逛贴吧刷B站搜索有关NUC的信息,无意间加入了蛋总的QQ群正式开启了NUC的折腾之路。

先是在蛋总群里收到了一台NUC8 i5,当时正好有群友想出机器然后换一台ITX,而我想搞一台NUC换掉ITX,于是PY交易就愉快的达成了,我也有了人生中的第一台NUC主机。

收到主机后开机没多久,还沉浸在新机器喜悦中的我被NUC“无规律”的风扇噪音拉回了现实。“这玩意儿怎么这么吵”当时我就懵逼了,作为一个曾经的ITX主机玩家,追求机箱体积的的同时,噪音控制也是首要考虑方面,NUC这噪音不能忍!经过搜索数据发现原装散热为涡轮风扇+小的可怜的散热鳍片构成。散热部分看着属实拉胯,噪音大先不说,动不动就过热降频5秒真男人,于是改装散热器的想法就应运而生。

用了几天i5后,逛咸鱼遇到一台低价有瑕疵的i7,不过问题不大,垃圾佬果断入手。收到货后运行一段时间主机电流声很大,咨询了Intel官网得到可以售后的答复后就把机器寄过去保修了,NUC因为精密的原因一般官方都是直接换新的,于是耽误了一段时间现在才有时间真正的改装散热器。散热器是之前就买好的,经过物色,最终选择了ID-COOLING IS-25 这款散热器,大小厚度正合适

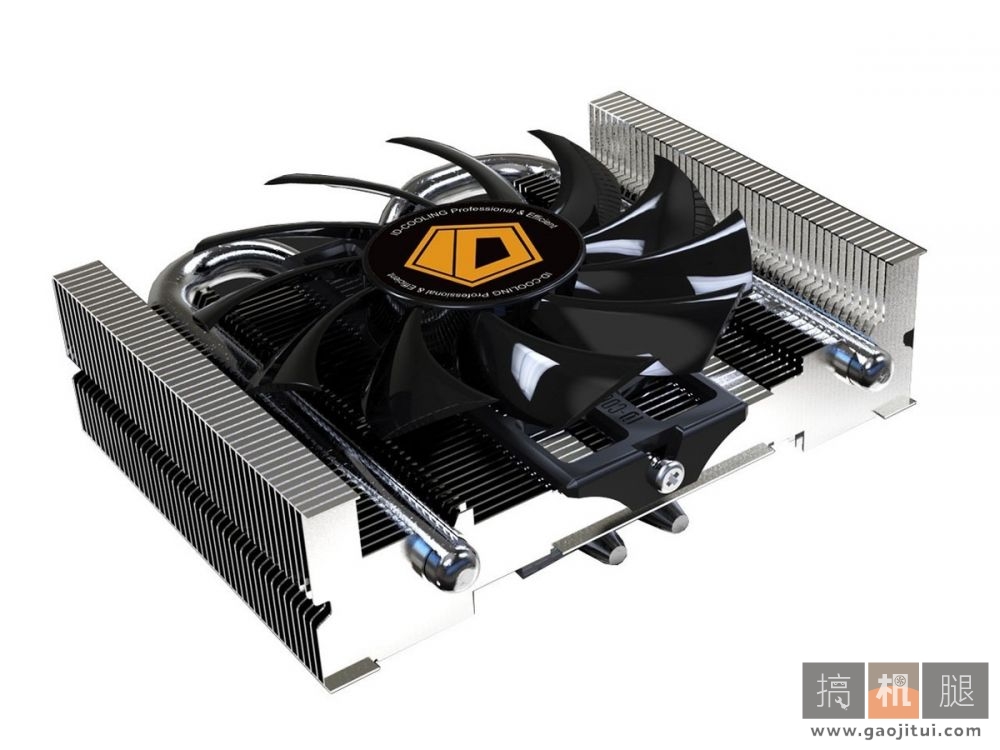

ID-COOLING IS-25

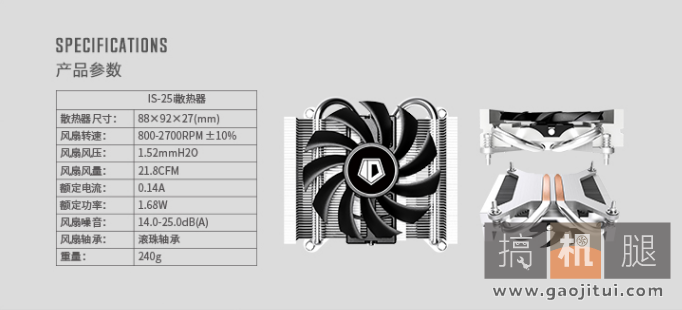

产品规格

散热器有了,现在需要解决的是如何把它搞定在主板上。在贴吧逛了一下,大家改散热器的方法无外乎车一块铜底固定在主板上,然后热器涂硅脂压在这块铜底上。感觉这种方法会增加热传导的损耗。结合之前改装显卡散热器的经验,最后决定使用回流焊直接将原装散热器的底焊在散热器上,省去切割铜块定位孔距的麻烦步骤。

下面开始正式改装散热器步骤

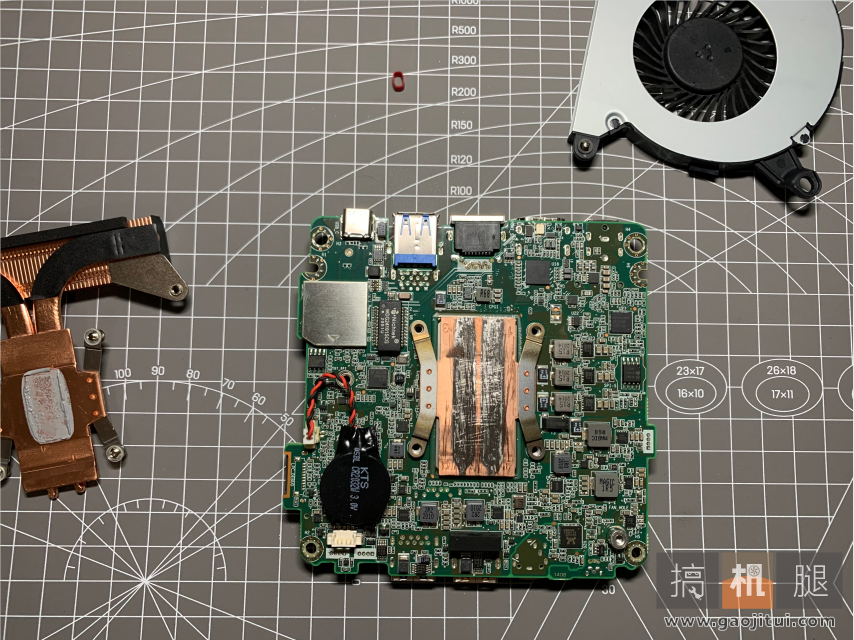

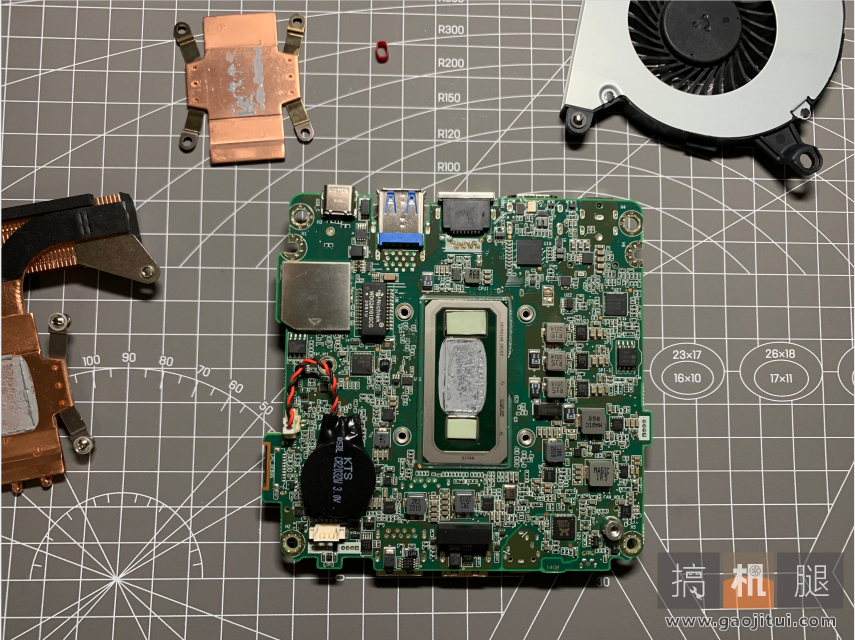

1. 首先把主板从机箱里拆出来

2. 将原装散热器的风扇拆下后,将散热器放在燃气灶上加热,使铜底和热管脱离。脱离后会有少许焊锡挂在上面,可以使用砂纸稍微打磨一下

这里我已经打磨过了,就不放图了

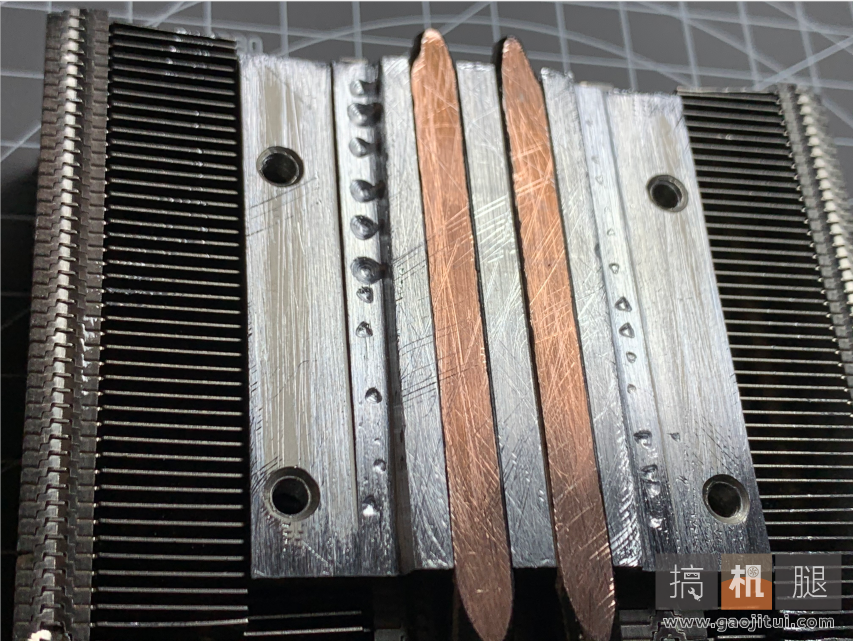

3. 将散热底面两边多余的部分削去。因为没有铣床这类工具,只能用电钻打一排眼儿,然后用锉刀慢慢挫了,煎熬

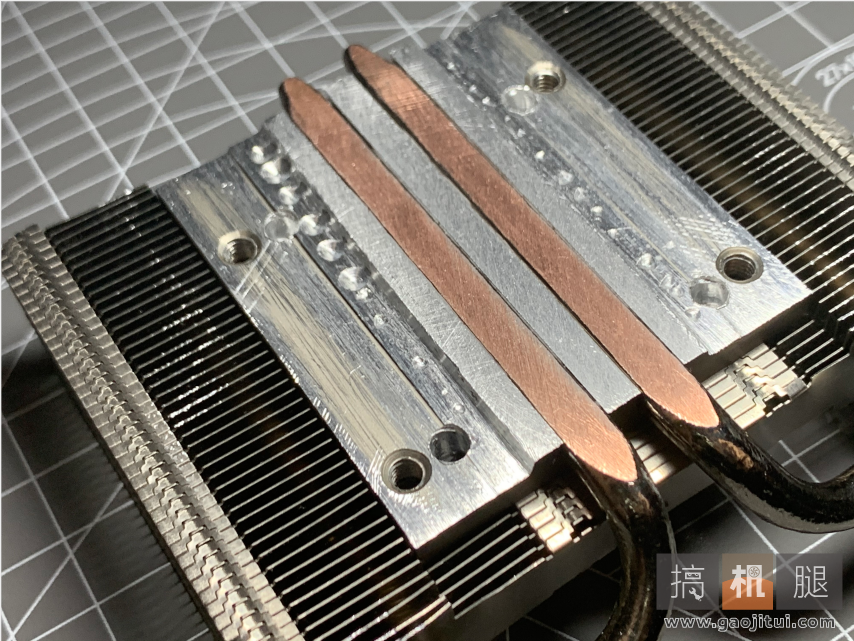

4. 由于nuc8散热器的孔距是35mm,还要打四个孔用来上螺丝用

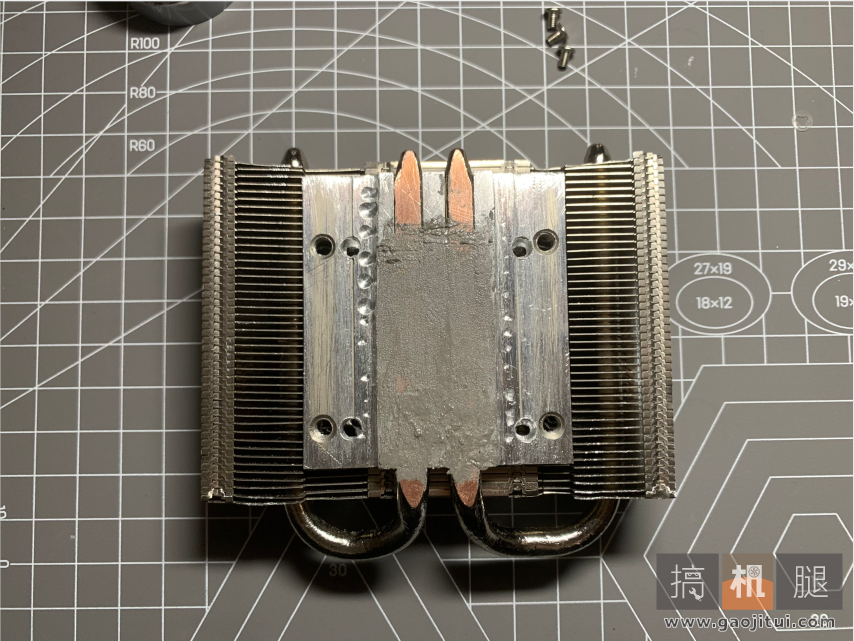

5. 之前的准备工作做完后,进入焊接部分。将锡膏均匀的涂在散热器底面,不需要涂得很厚,太厚的话后面会挤出来

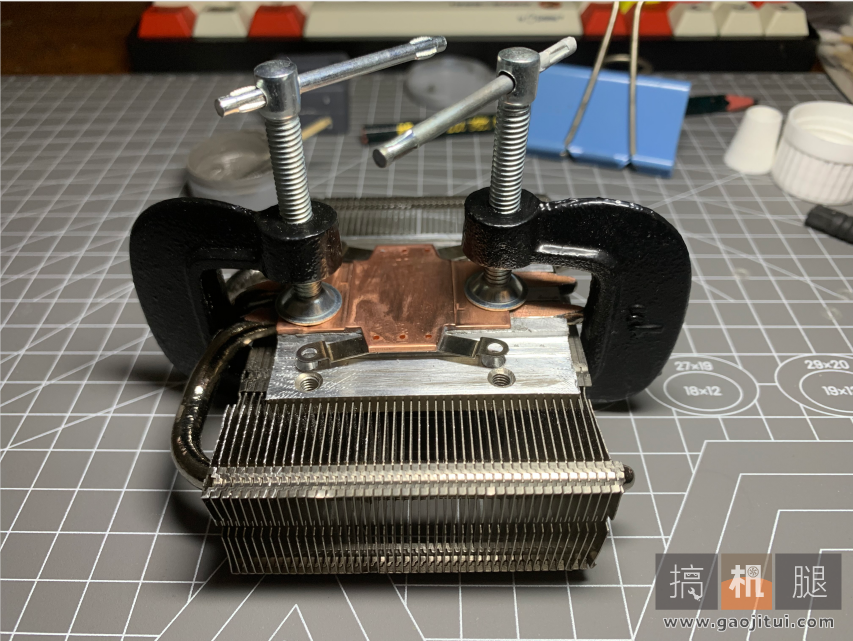

6. 将之前分离的原装散热器铜底对准散热器底面扣上去,然后使用夹子固定。

固定好之后放在燃气灶上加热就行,注意观察锡膏变化,不需要很长时间,几秒钟就可以焊接完成。由于需要双手操作不方便没拍图

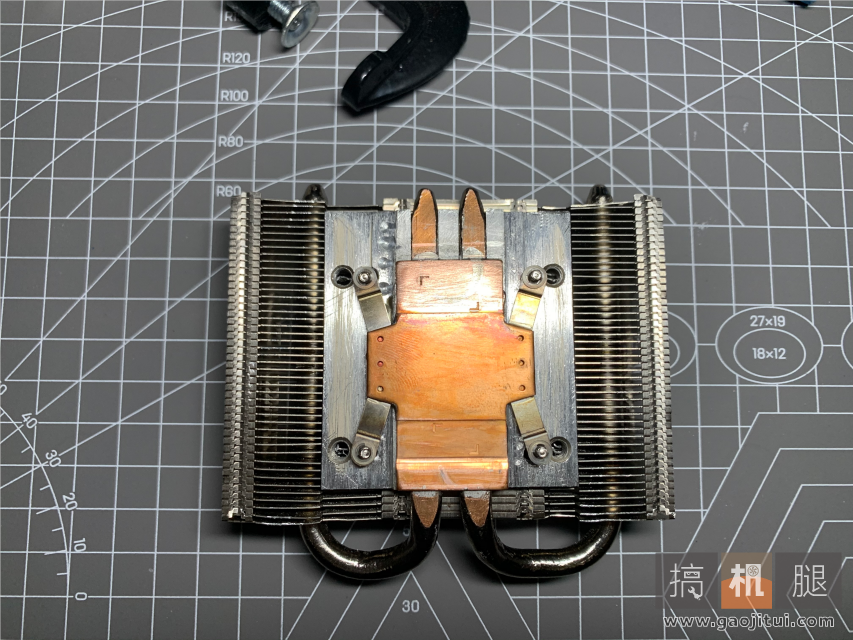

7. 焊接完成后的成品

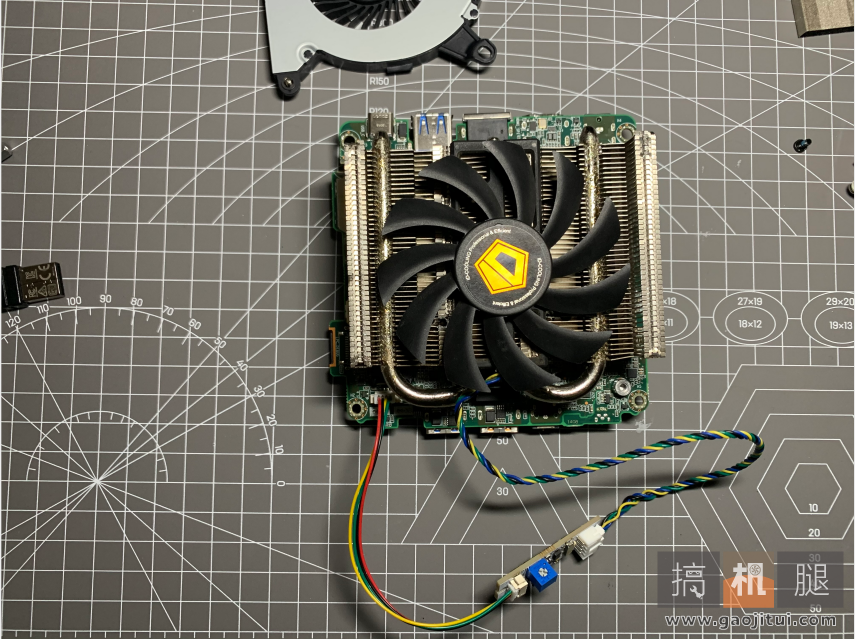

最后上机装上蛋总的定制升压板,尺寸刚刚好,完美

总结

上机后烤鸡温度在60度左右波动,平时待机温度在30多 40多度波动,至少不用再忍受原装散热器动不动就起飞的涡轮噪音。这次散热器的改装过程还算顺利,最大的工程是打磨散热器底面多余的部分。希望这个帖子能够可以帮助到大家,给大家提供另一种改装散热的方案,感谢阅读

2020.11.09更新

烤鸡测试

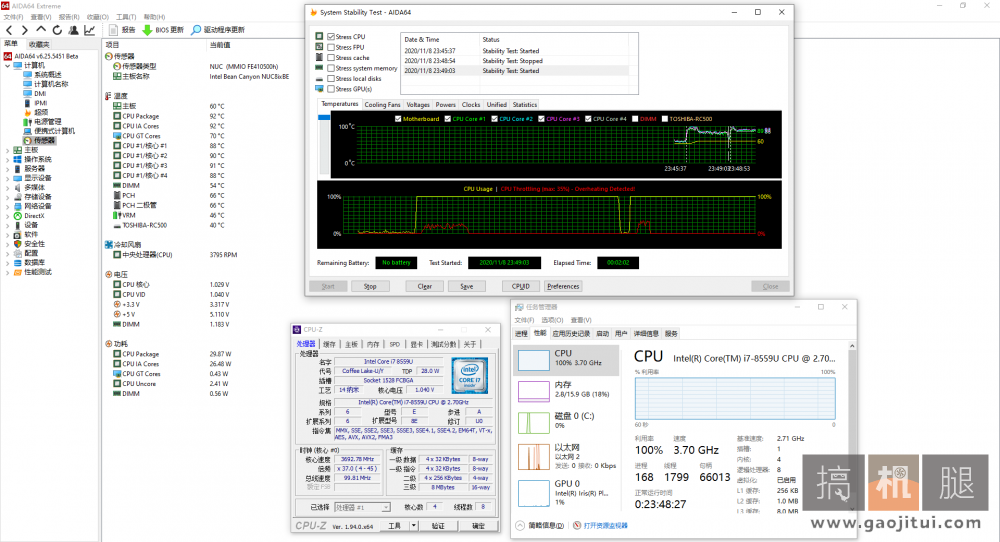

原装烤鸡温度

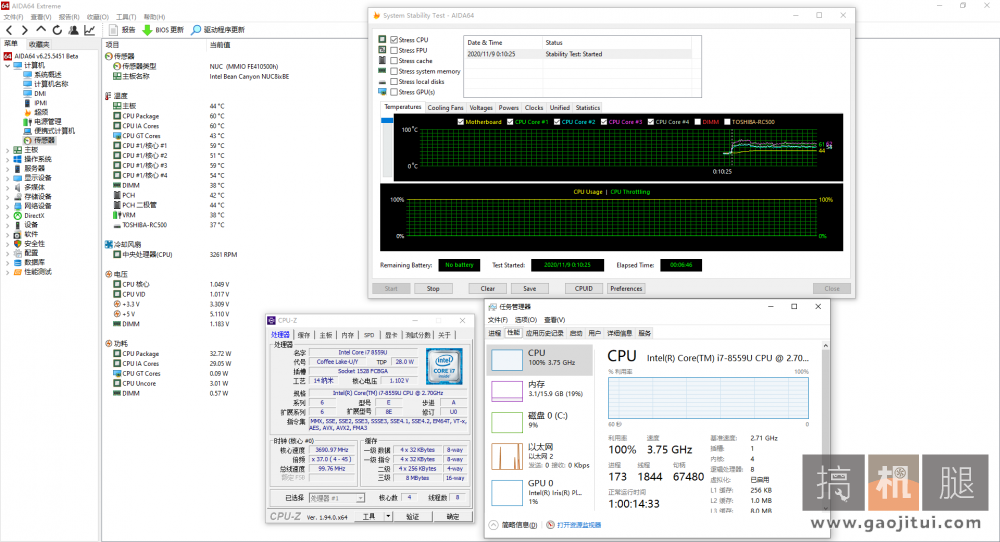

改装后烤鸡温度

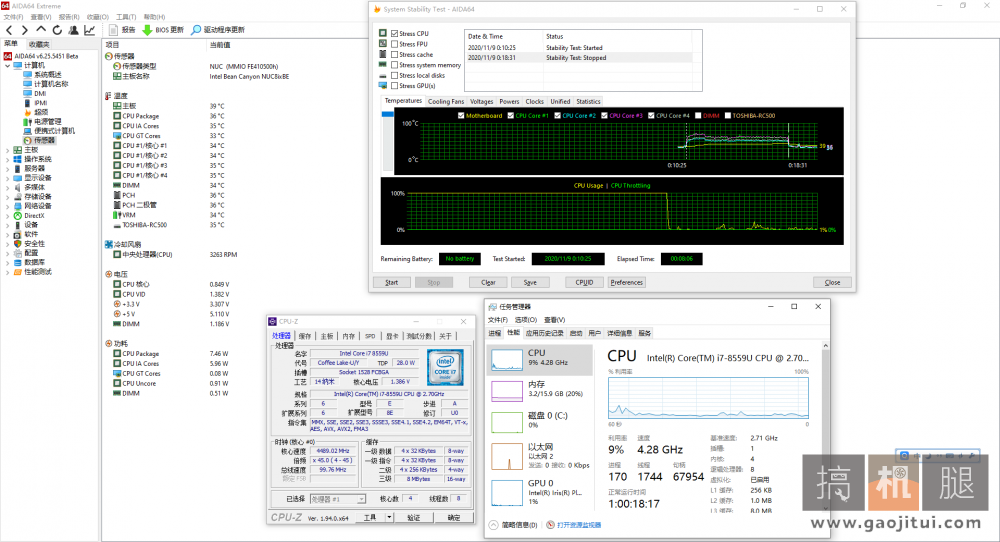

改装后待机温度
