自从买了蛋总的nuc8 pc机箱后,总是对这裸露的散热器感到不满,由此产生了要给散热器穿上衣服的想法。

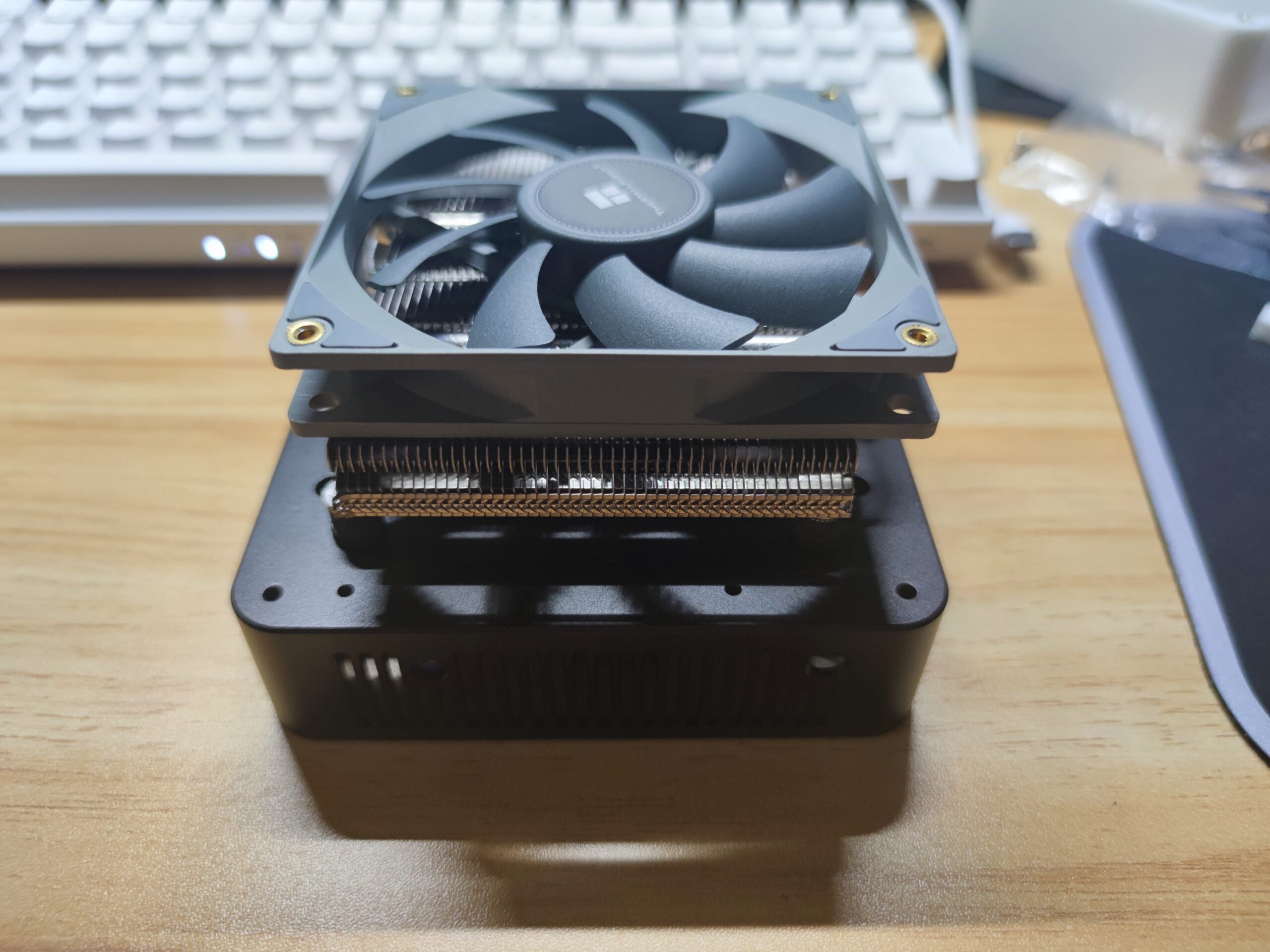

裸露的散热器确实不太好看

这次一共做了两个版本,一个一体化用铜柱固定,一个分体用螺丝固定的,大家各取所需,铜柱版会高4mm

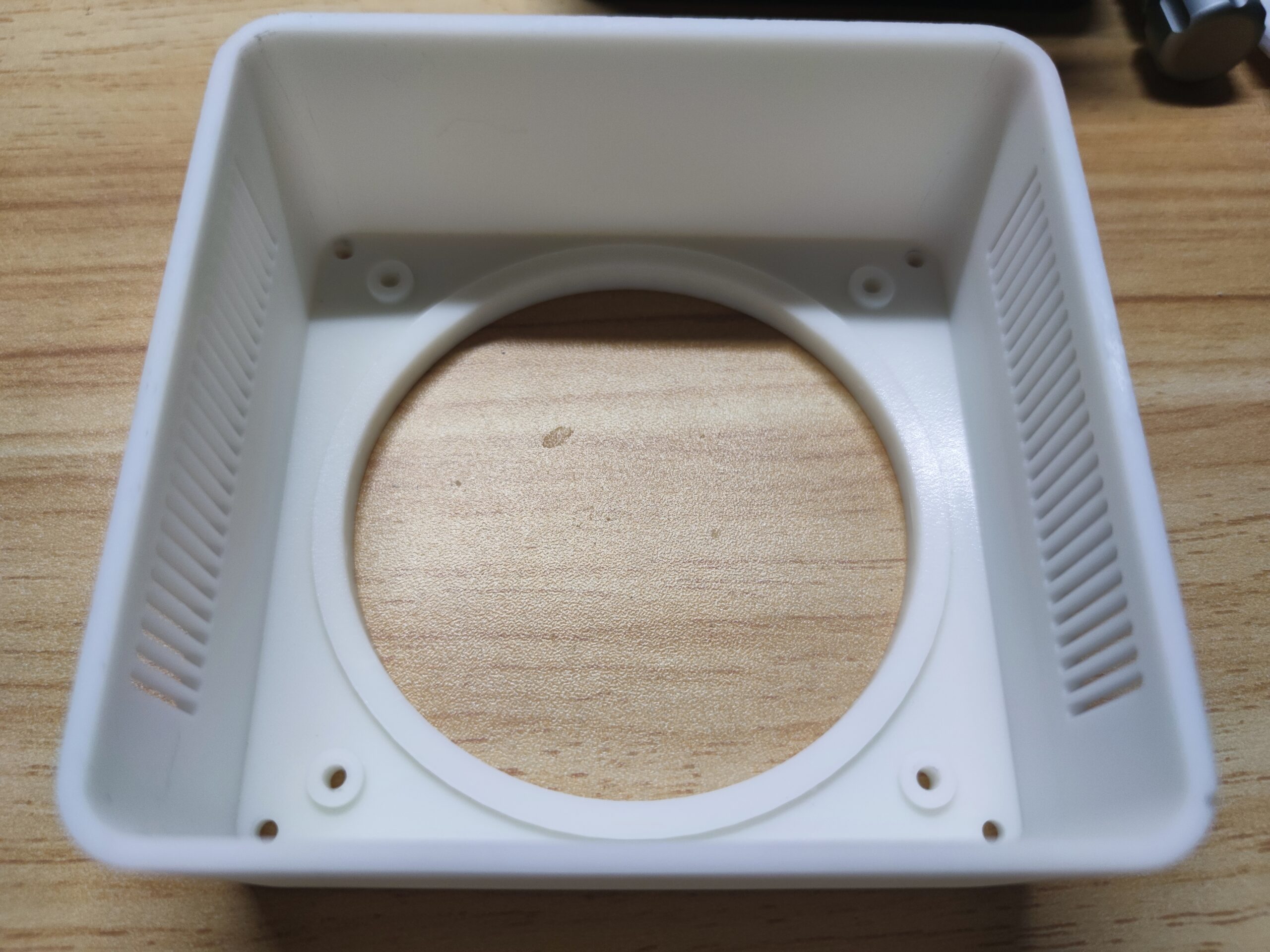

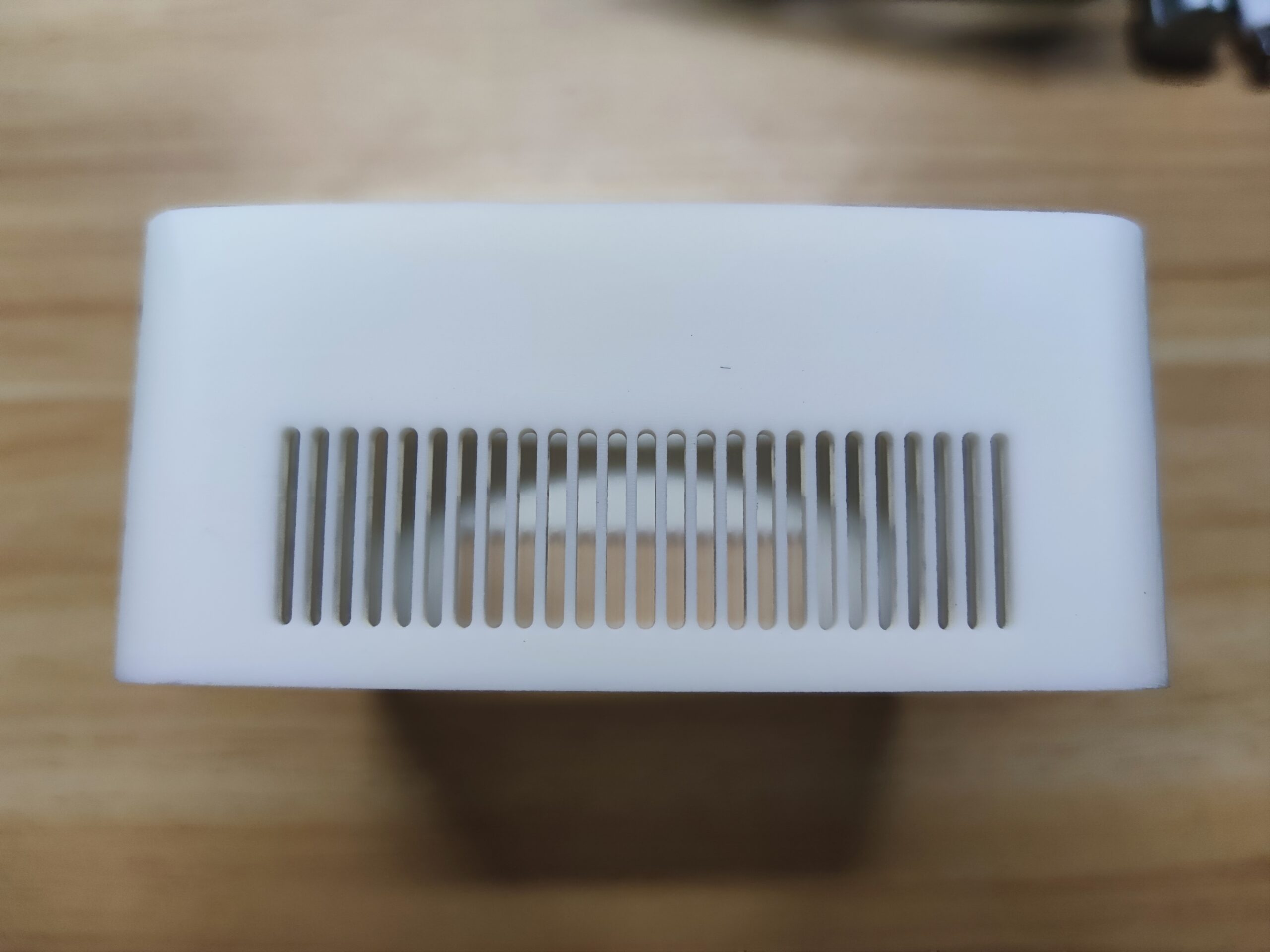

以下是一体版

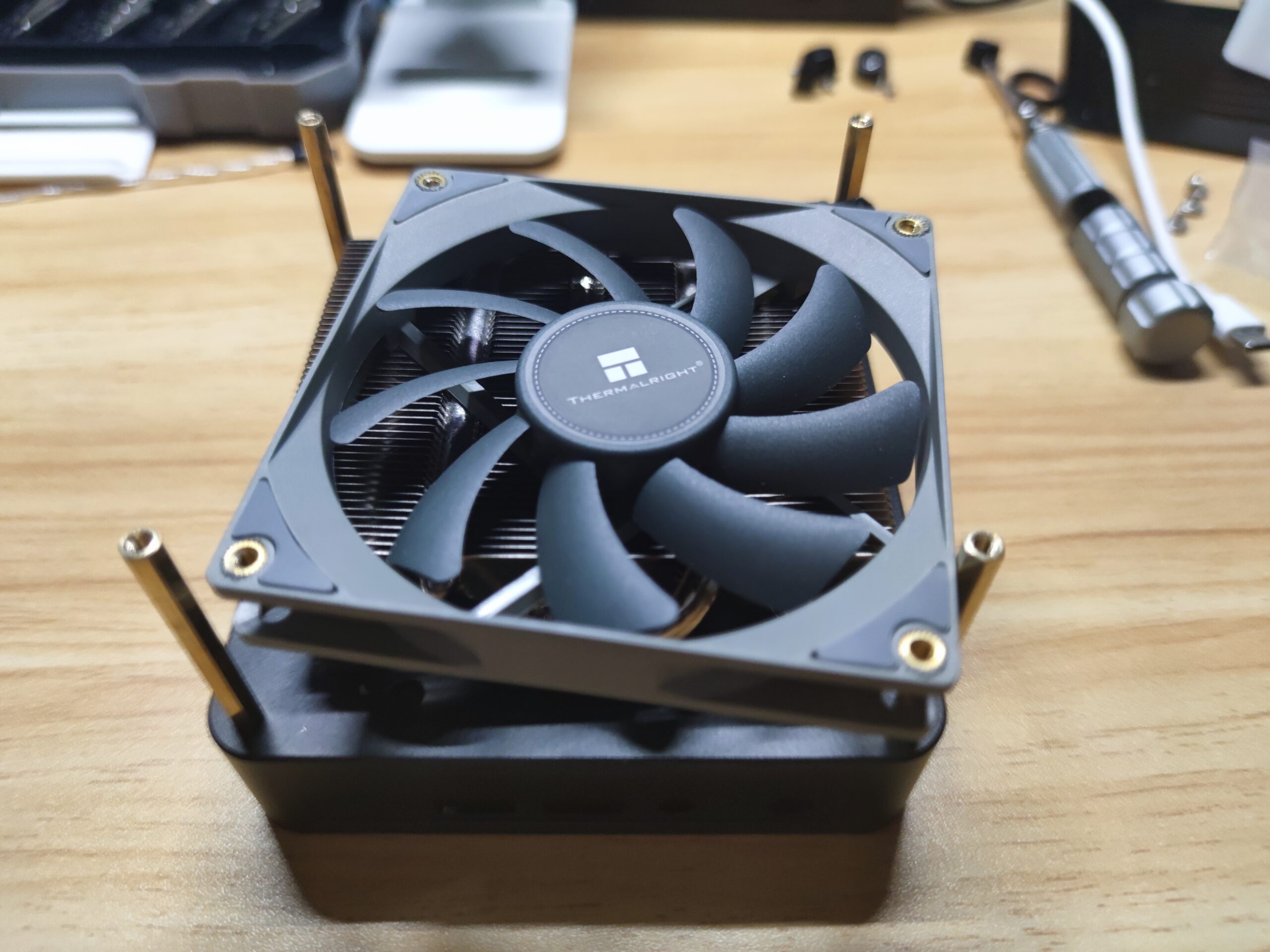

这里使用的是45mm的m3铜柱,比这个短的只有40mm的,但是不够长,45mm铜柱也是导致一体板比分体版高4mm的原因,螺丝固定风扇用的最好在25mm,其他8mm,规格m3沉头螺丝

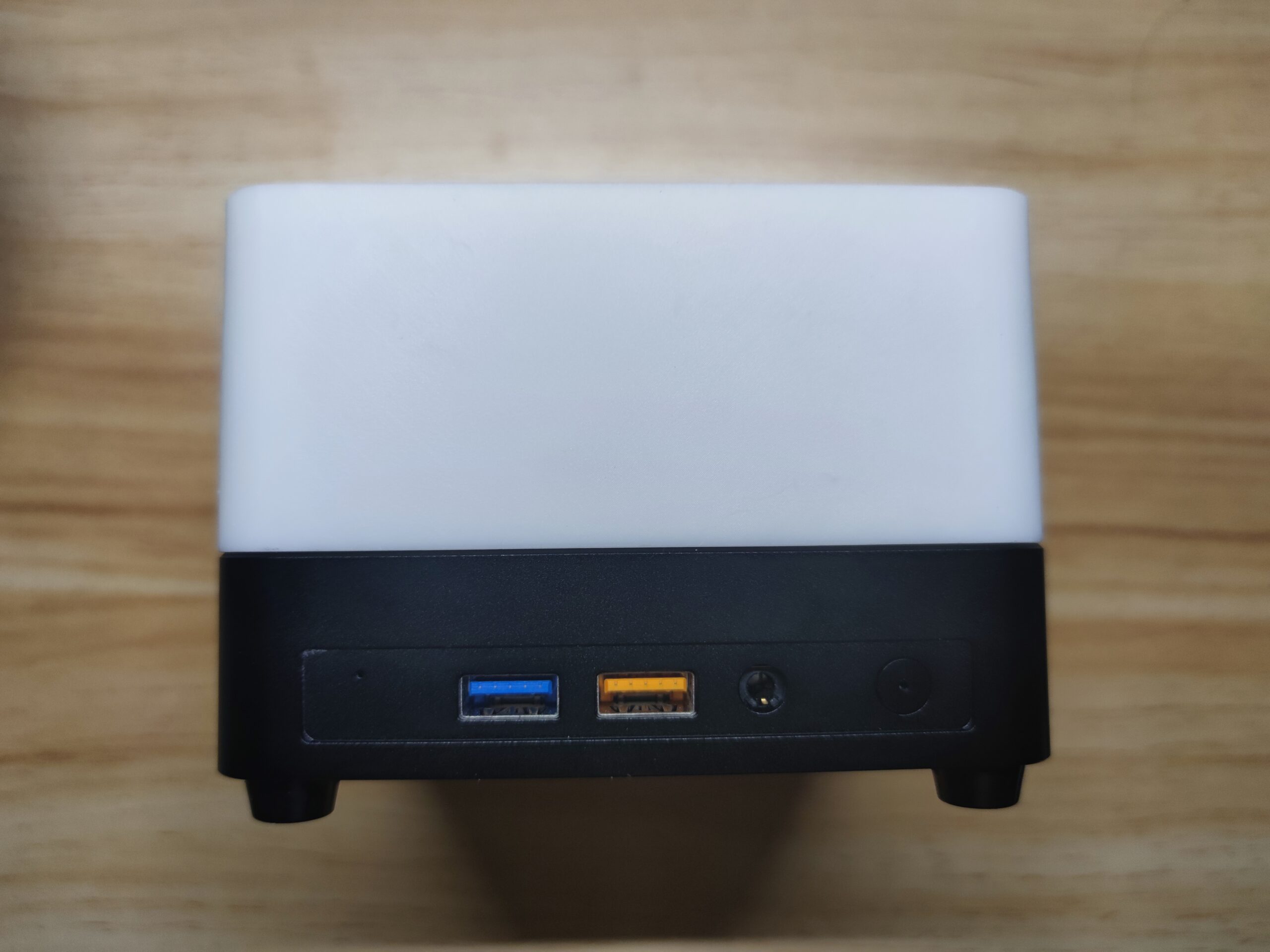

下面是安装好之后的样子

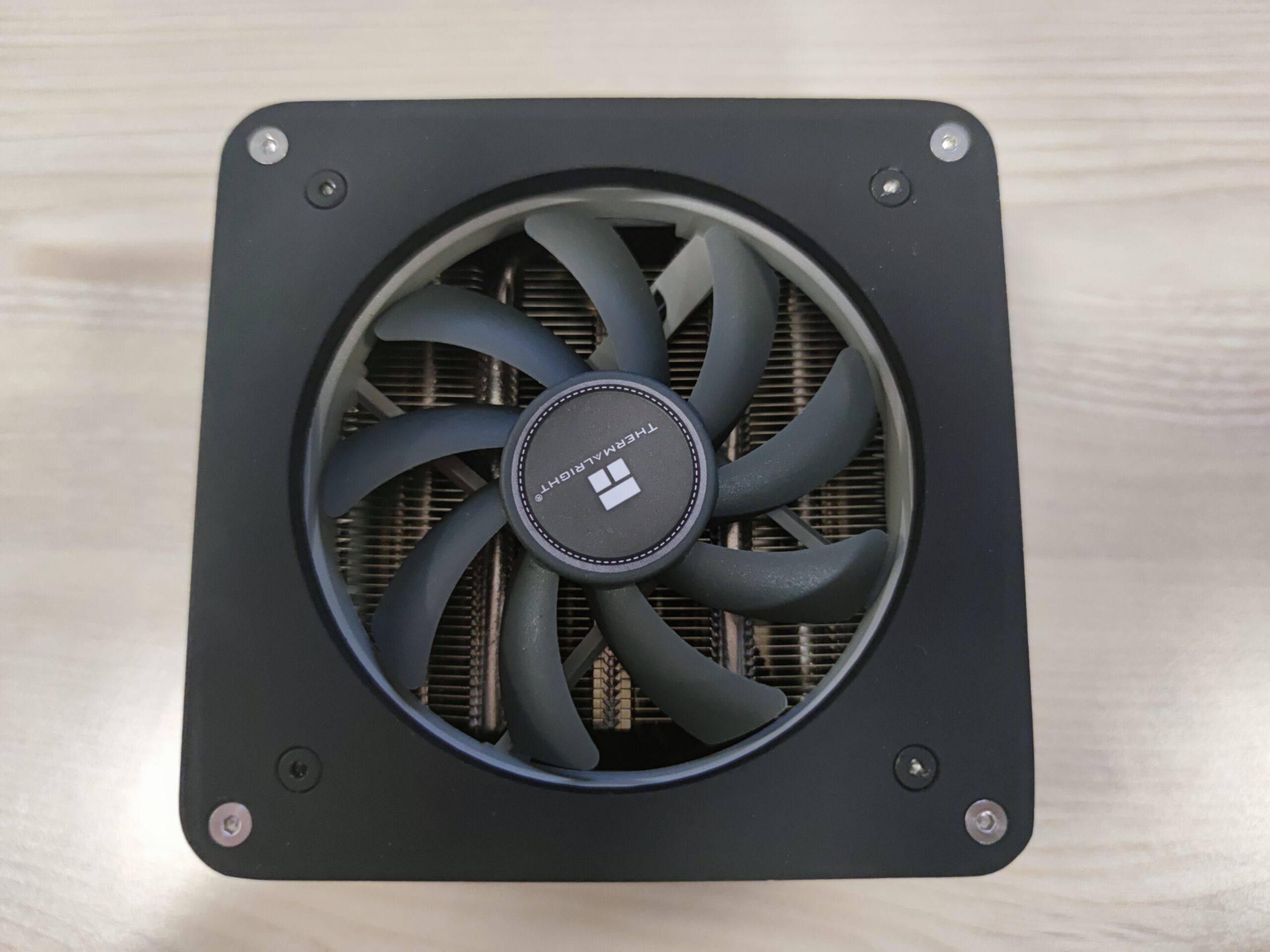

黑化后

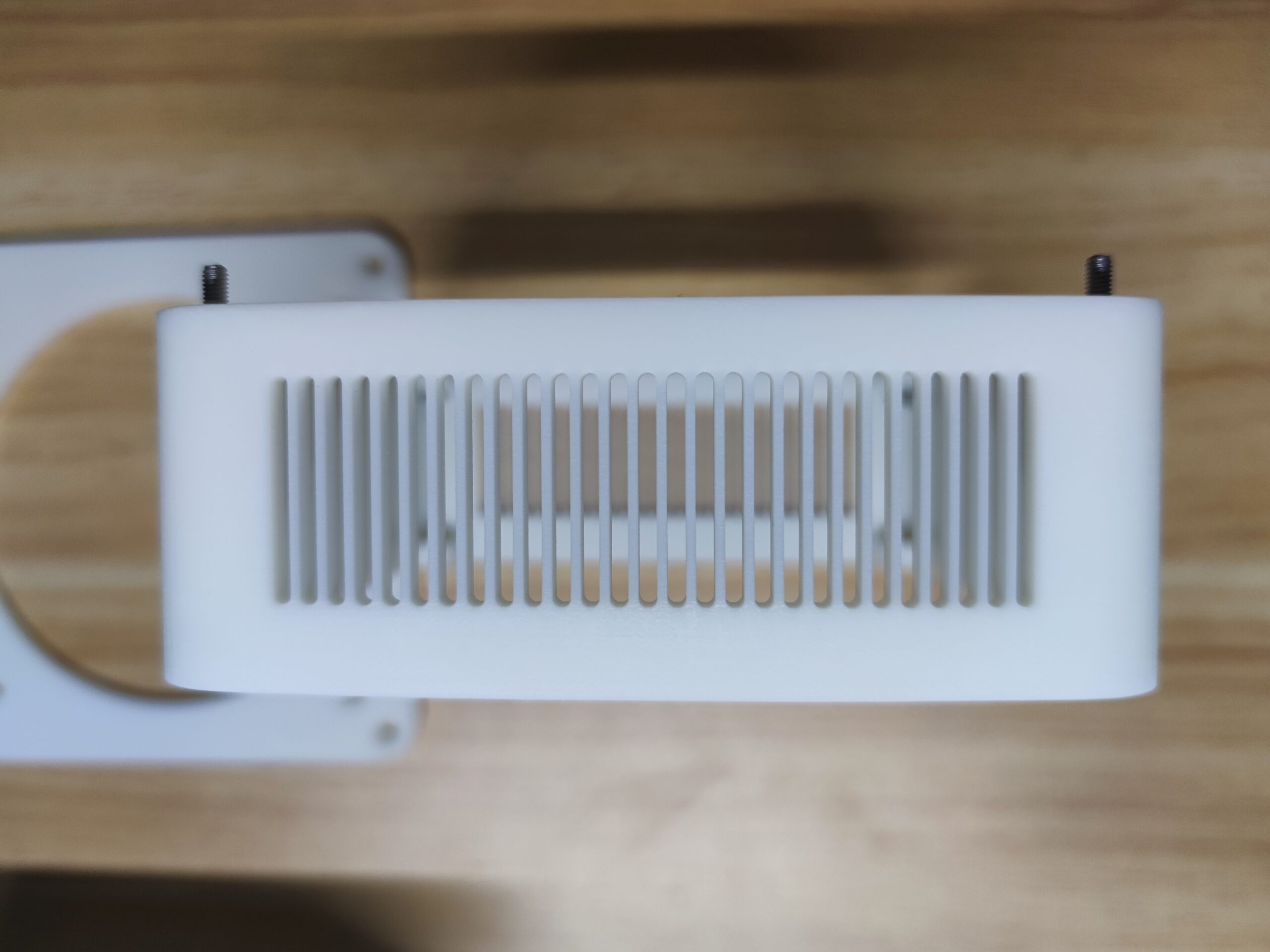

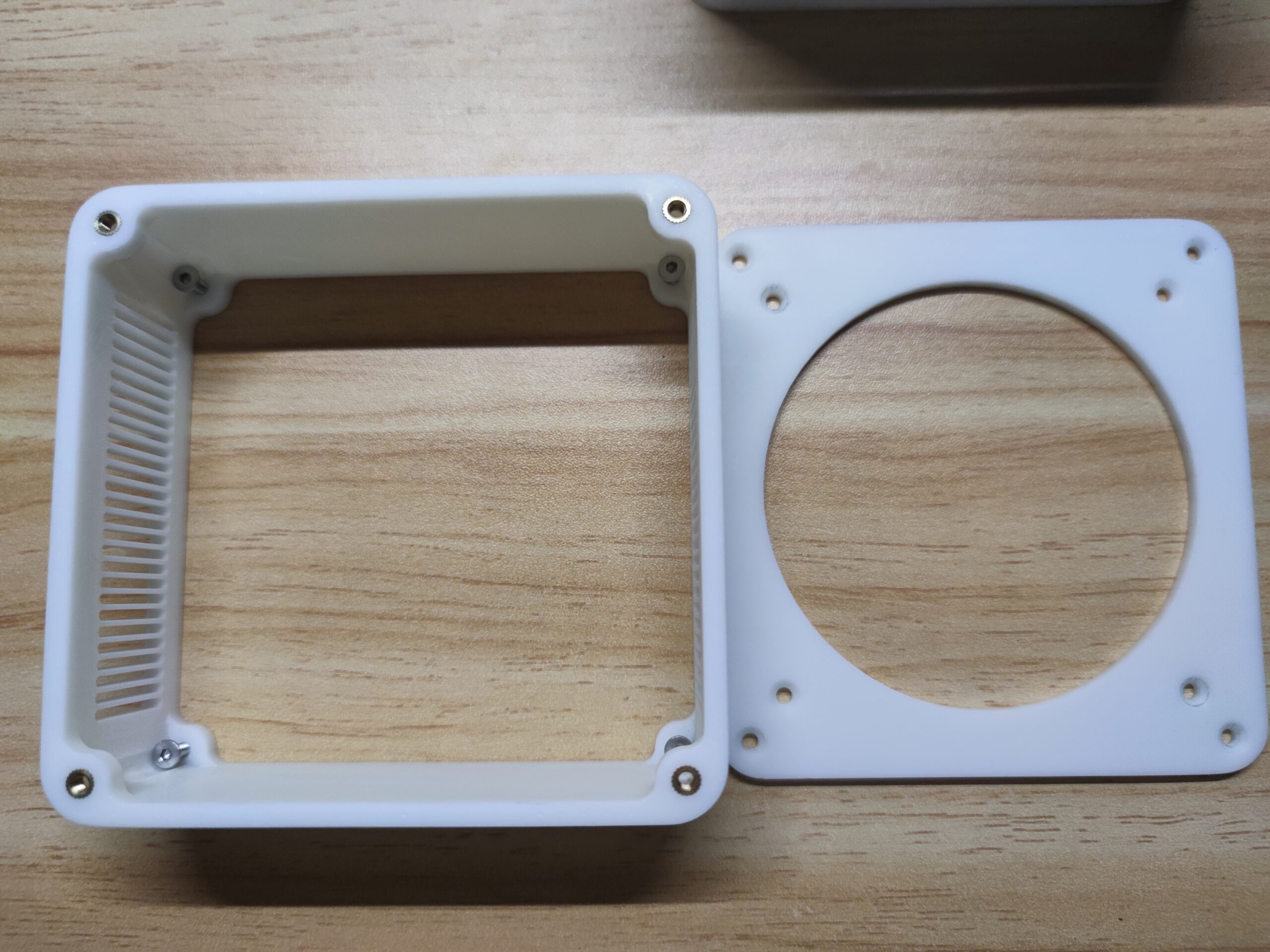

以下是分体版的展示

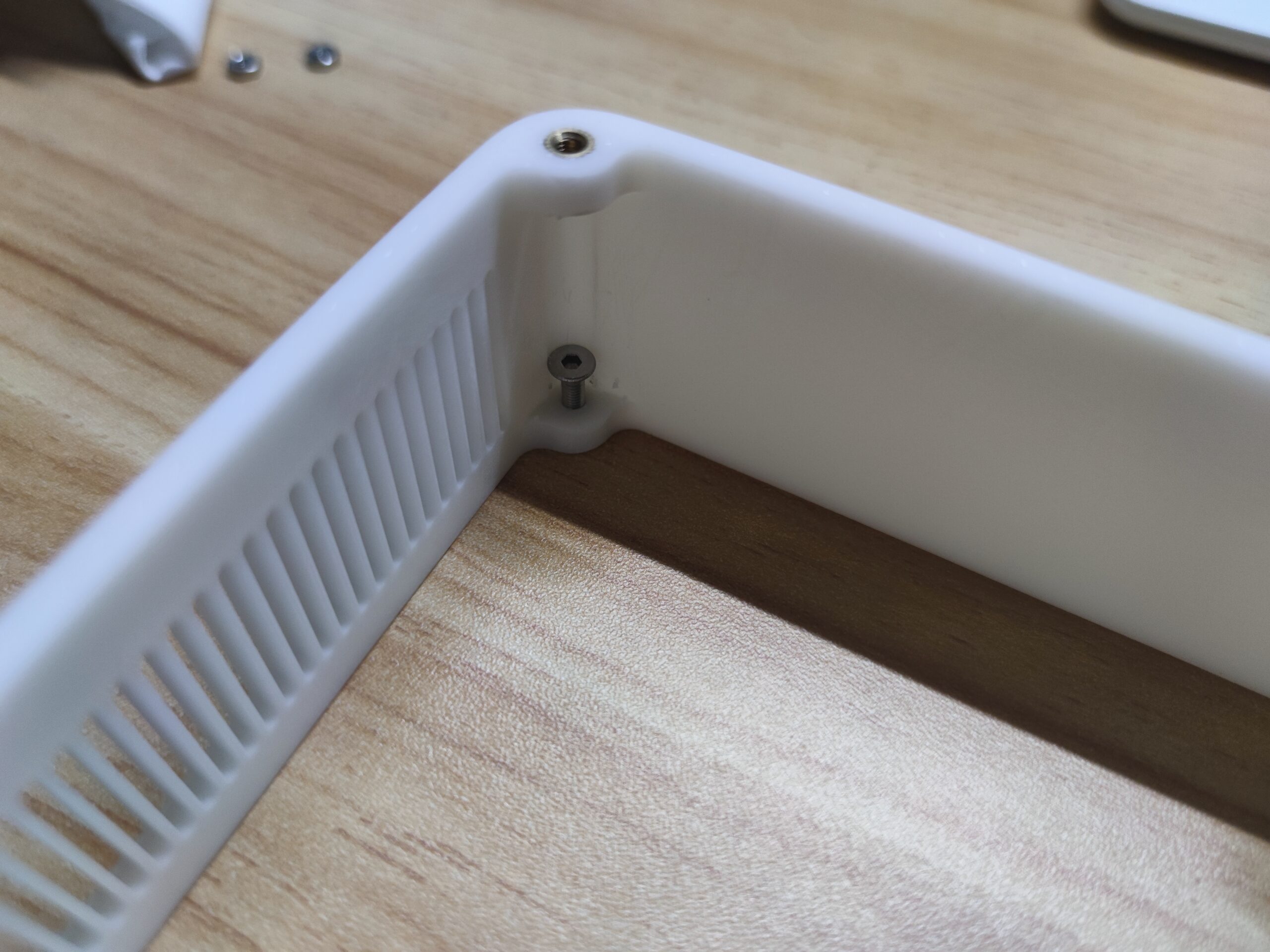

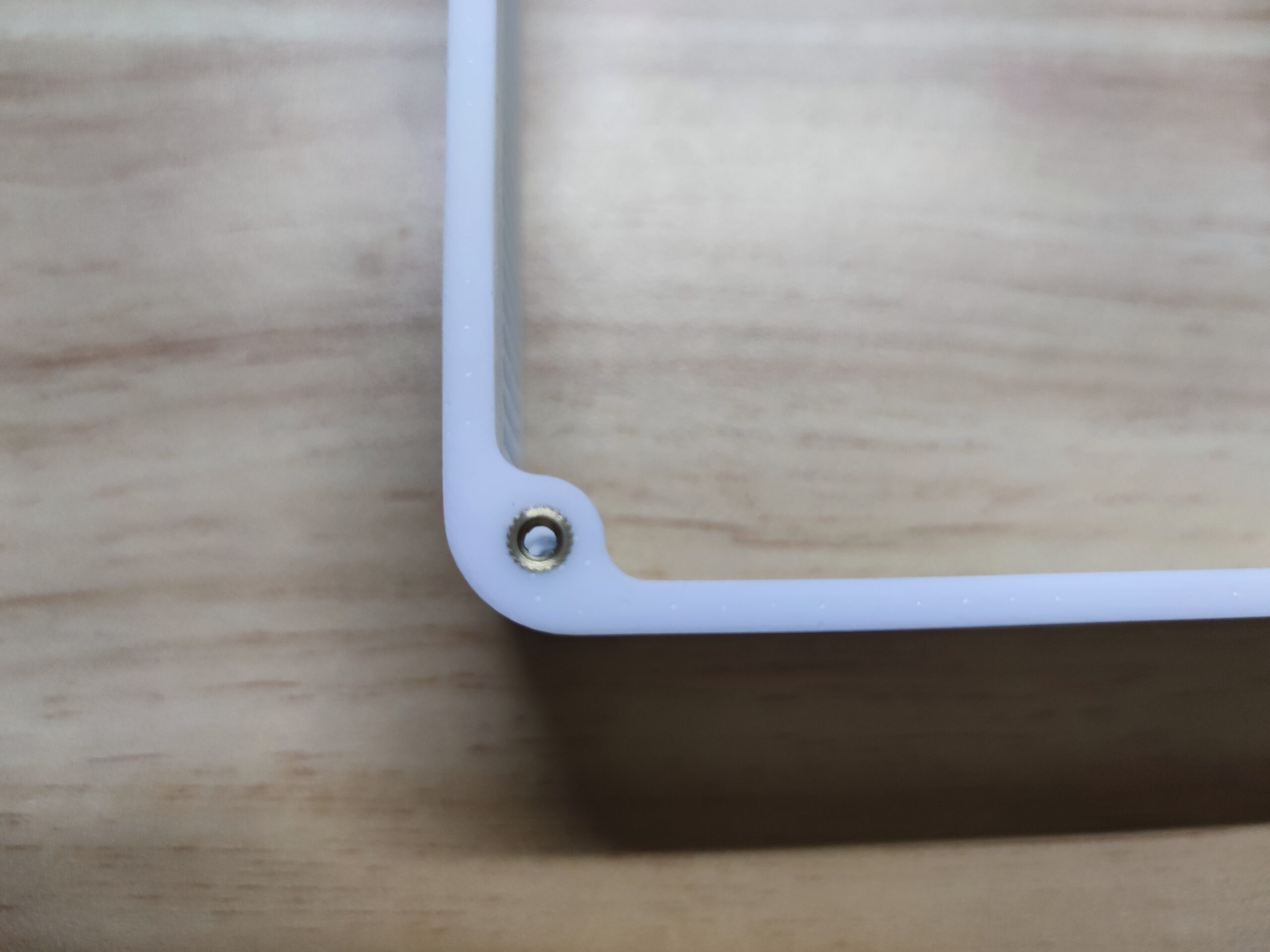

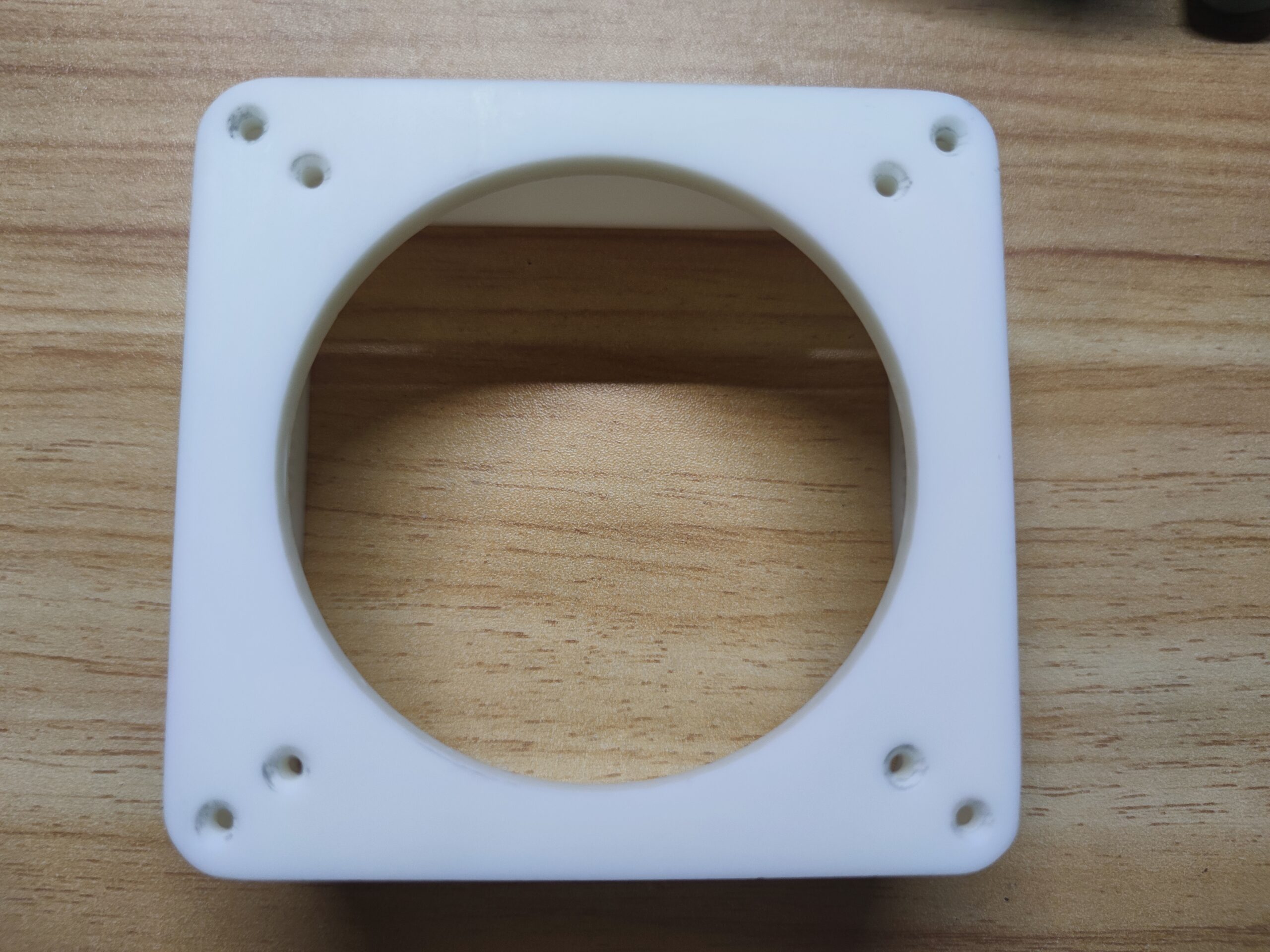

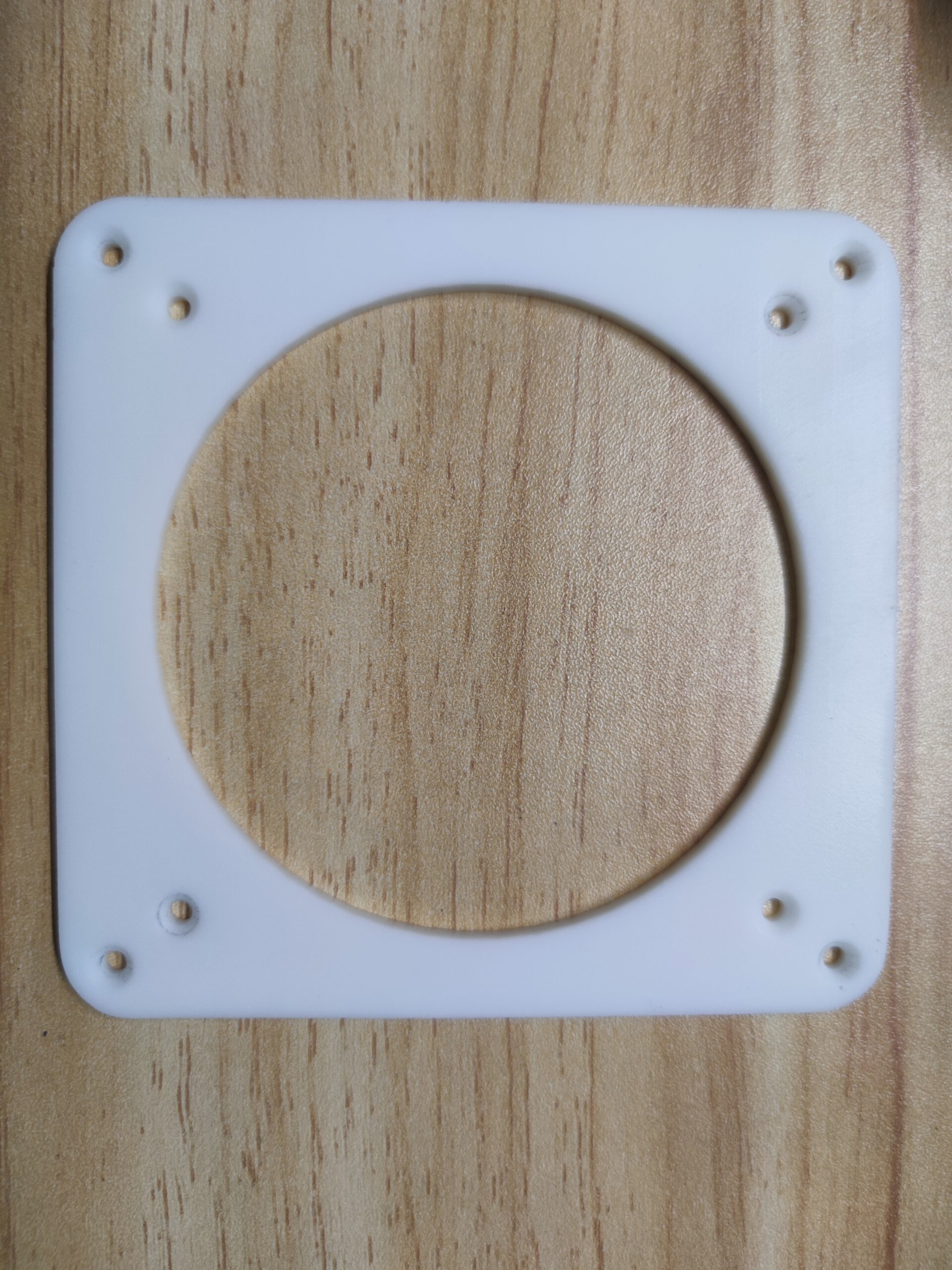

底部是由螺丝与机箱进行连接,顶部则是由滚花螺母,规格m3*4∅4,滚花螺母的安装方法需要用到电烙铁,烙铁温度调到最低,顶住滚花螺母慢慢往下压,直到齐平,降温后会很结实,不用担心松动问题

上面的风扇也是这种做法,风扇只针对一体版这样搞,因为我的螺丝不够长,m3螺母不好放,你们买好够长的螺丝用薄螺母就ok

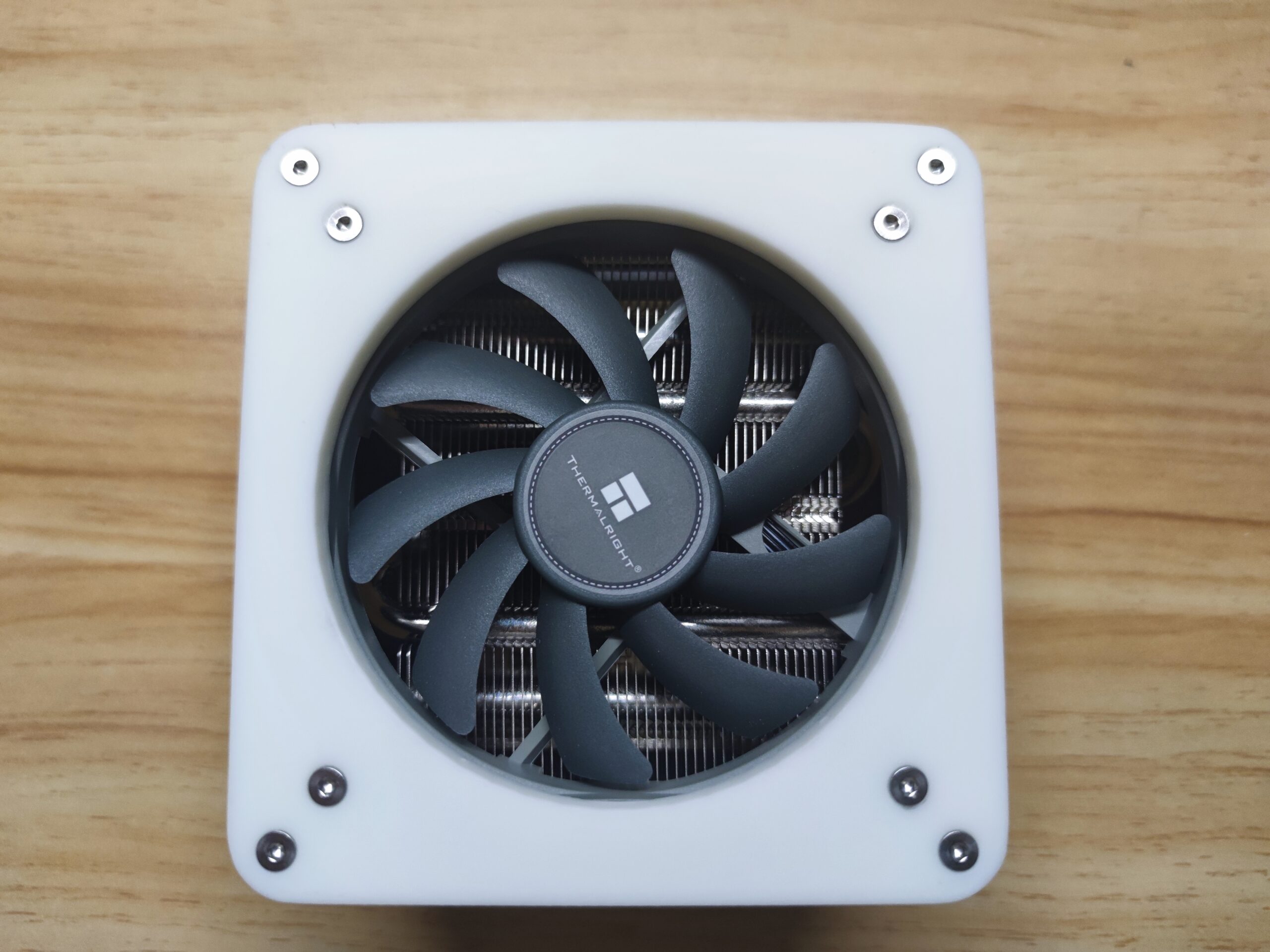

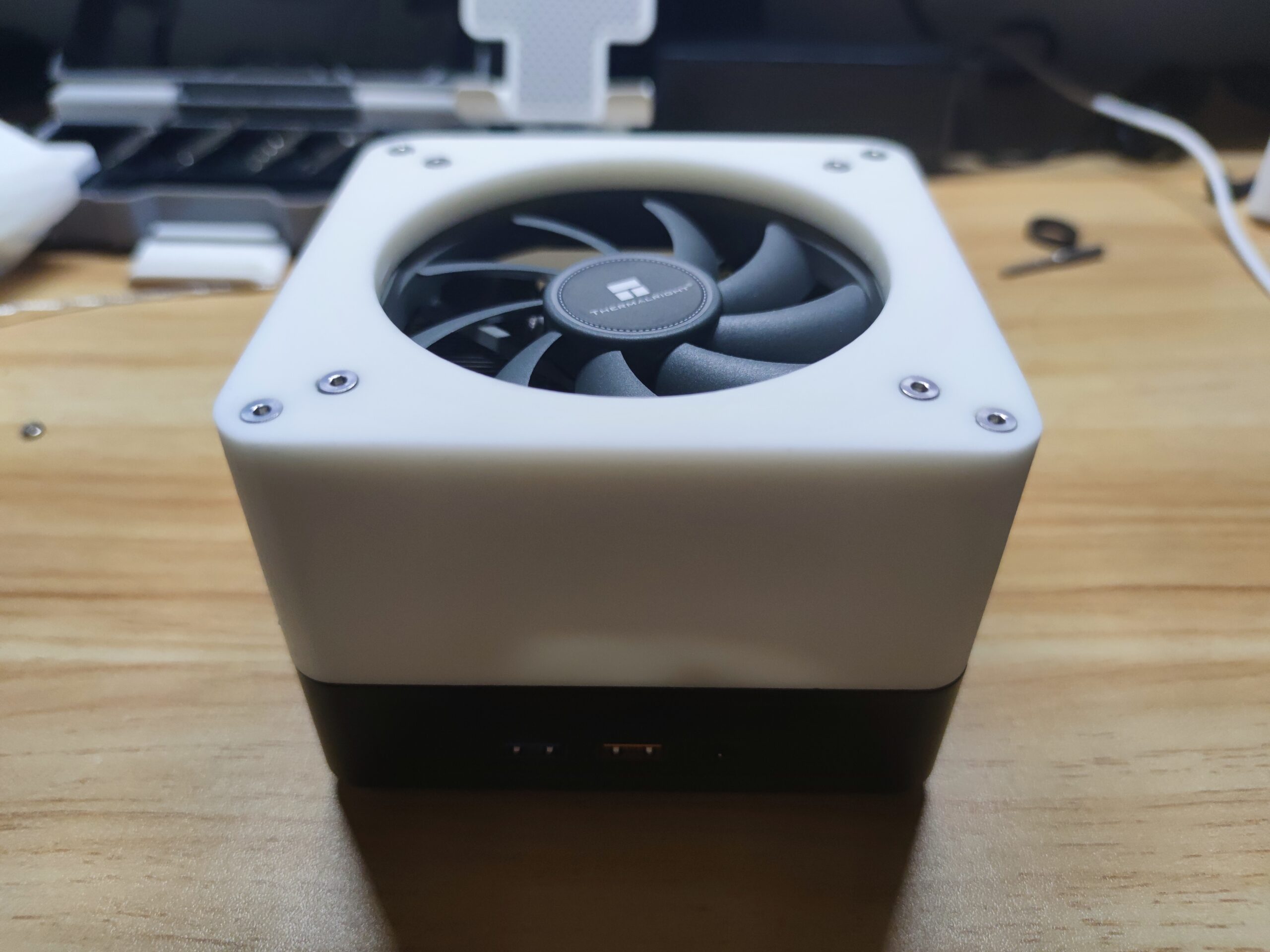

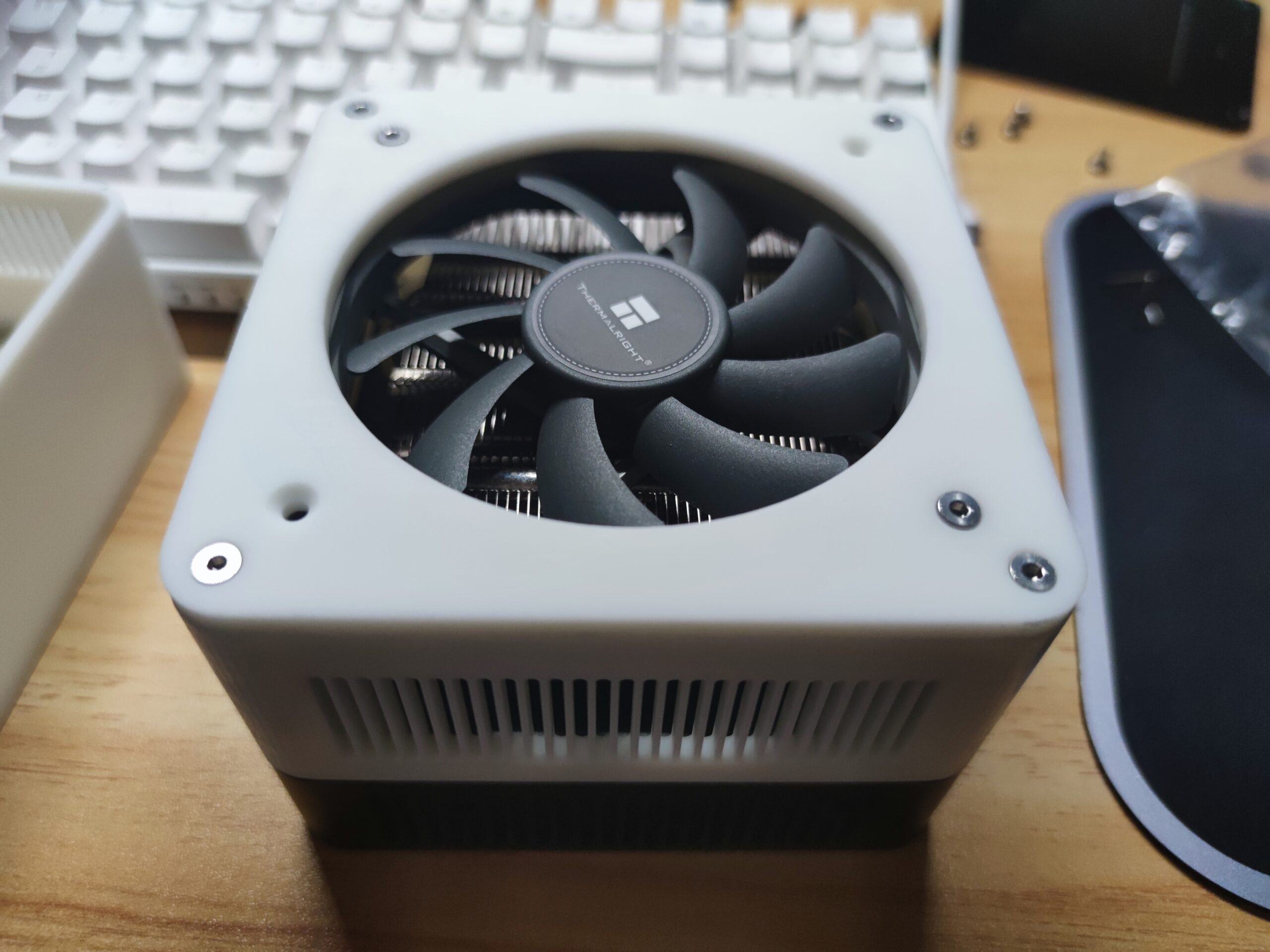

下面是安装好的样子

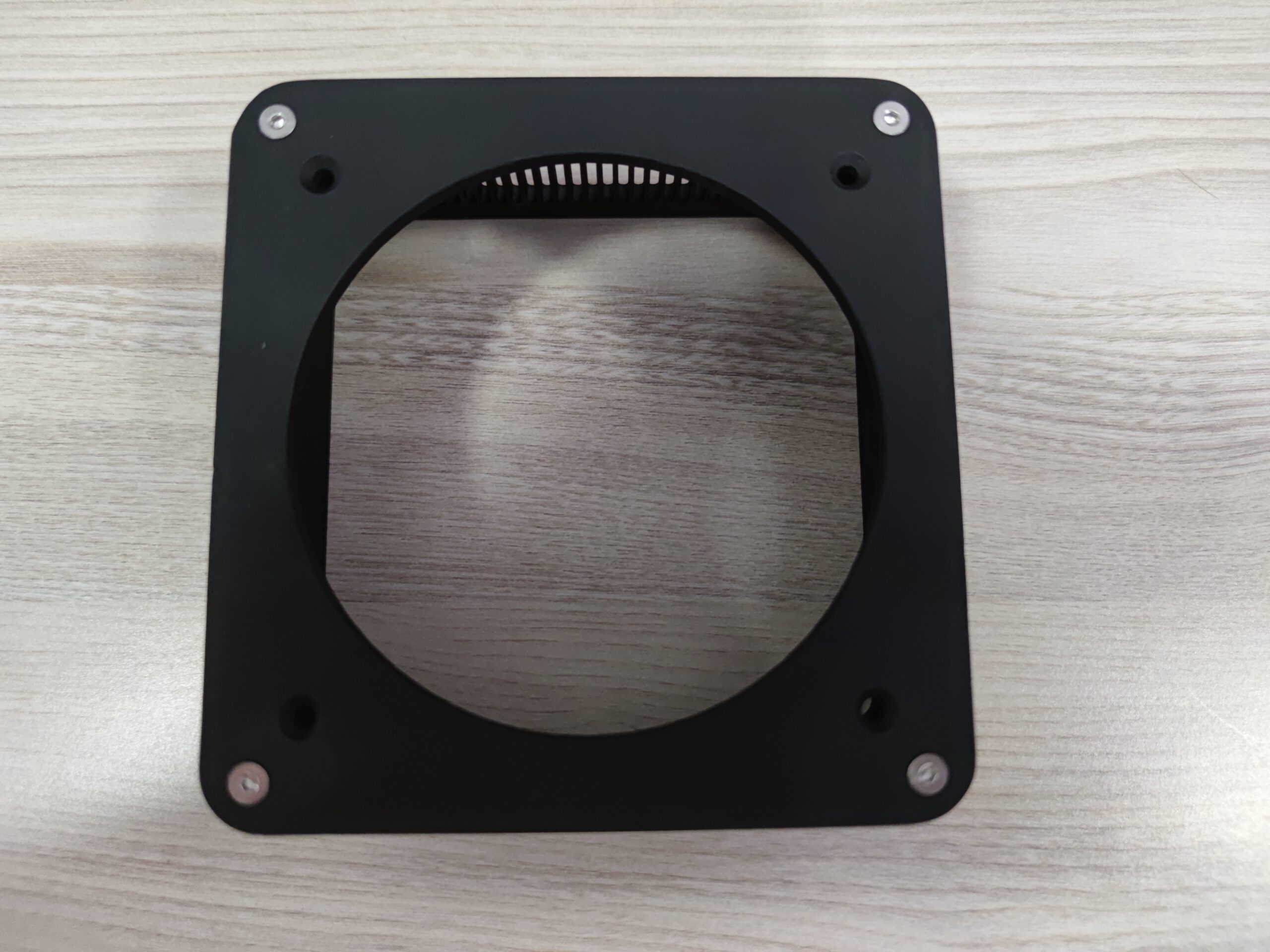

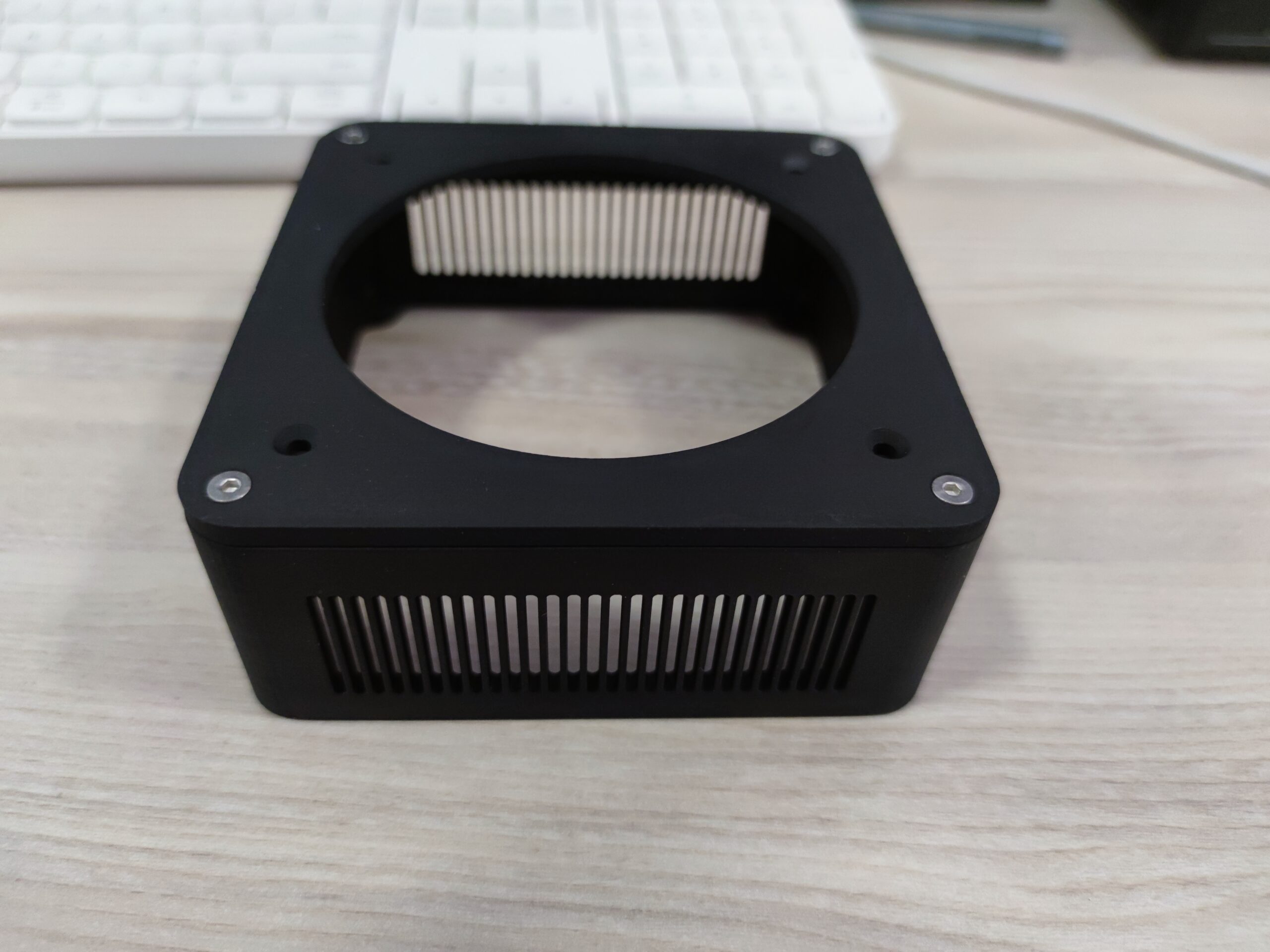

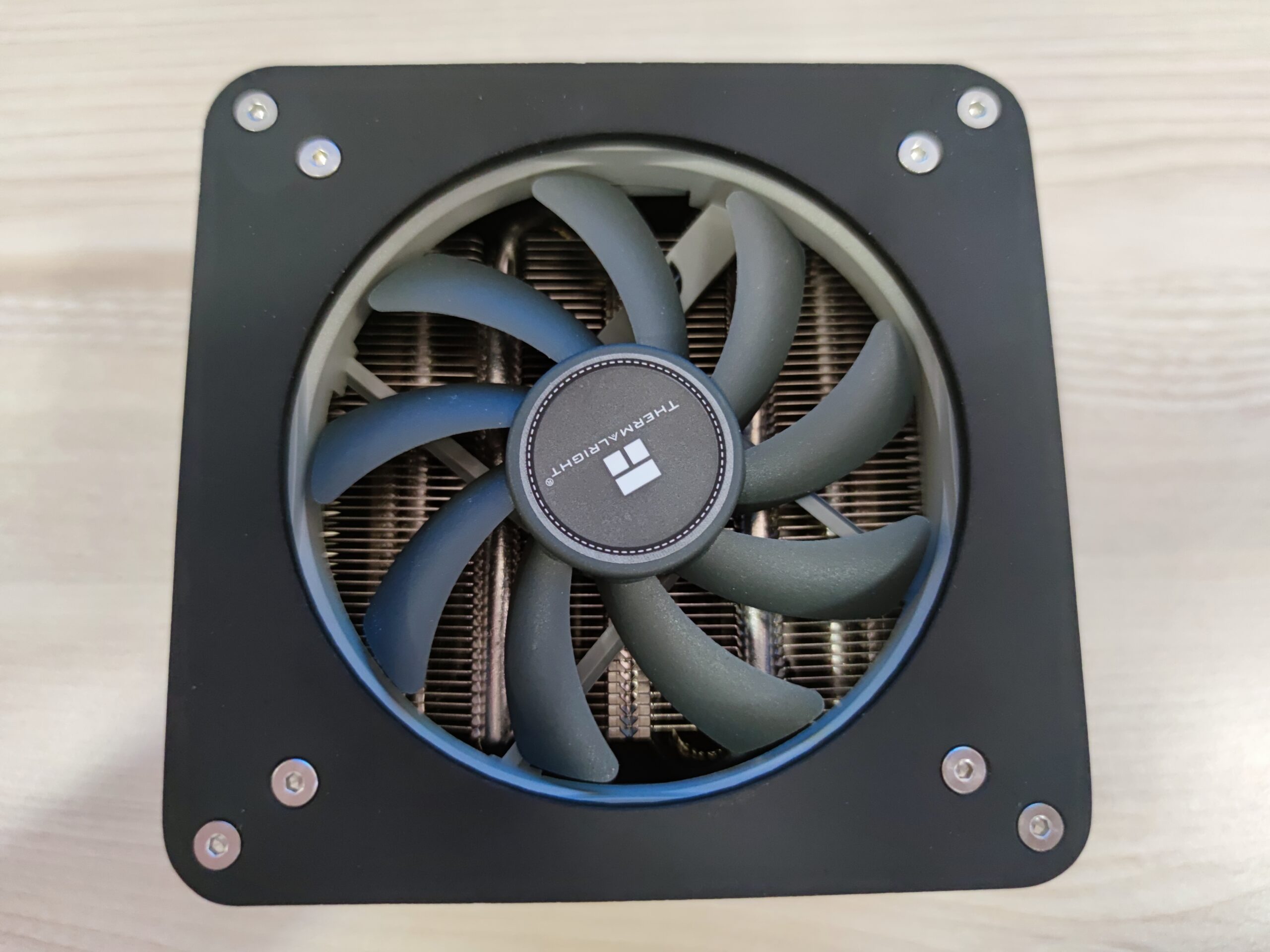

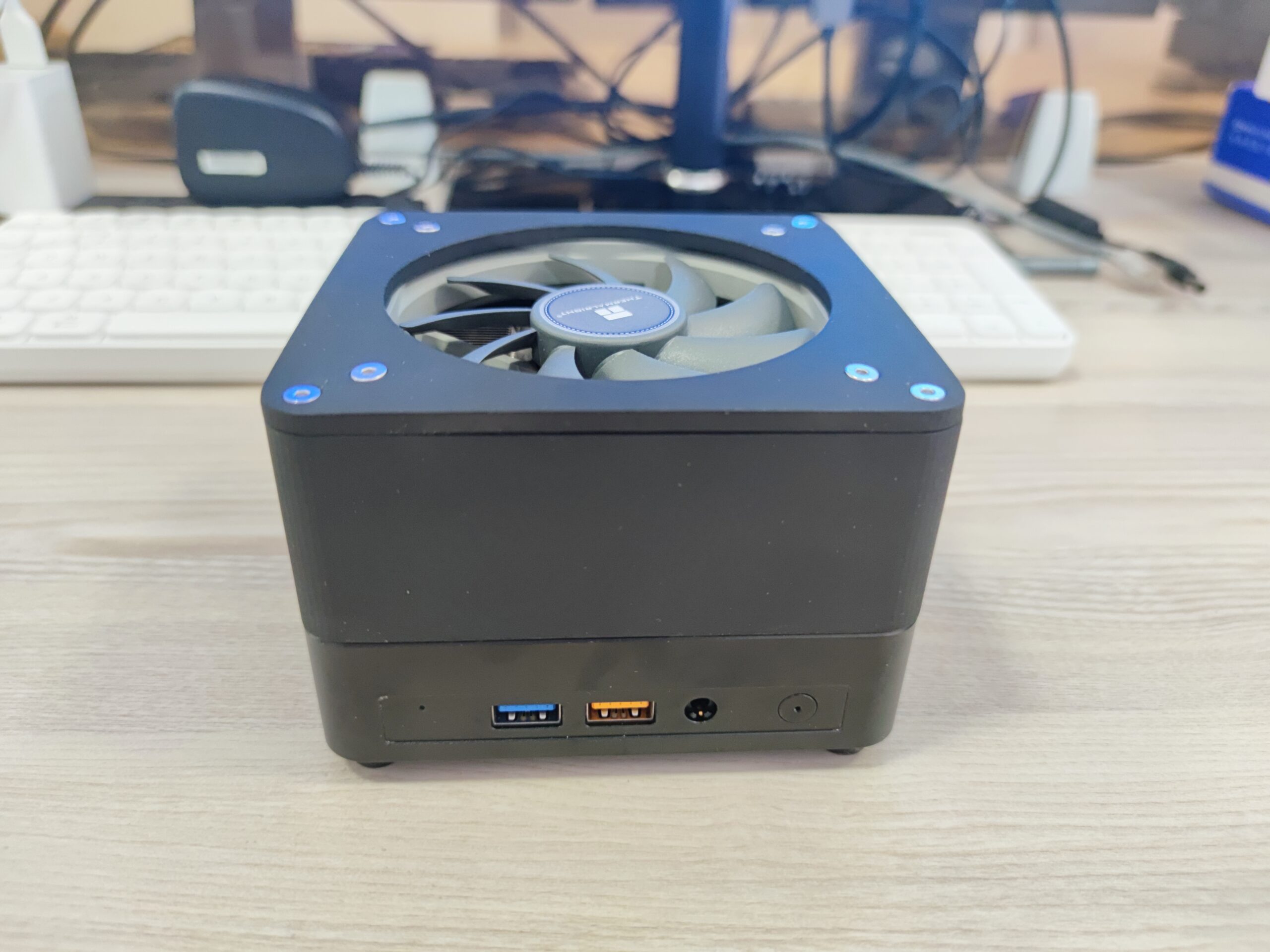

新增黑色款

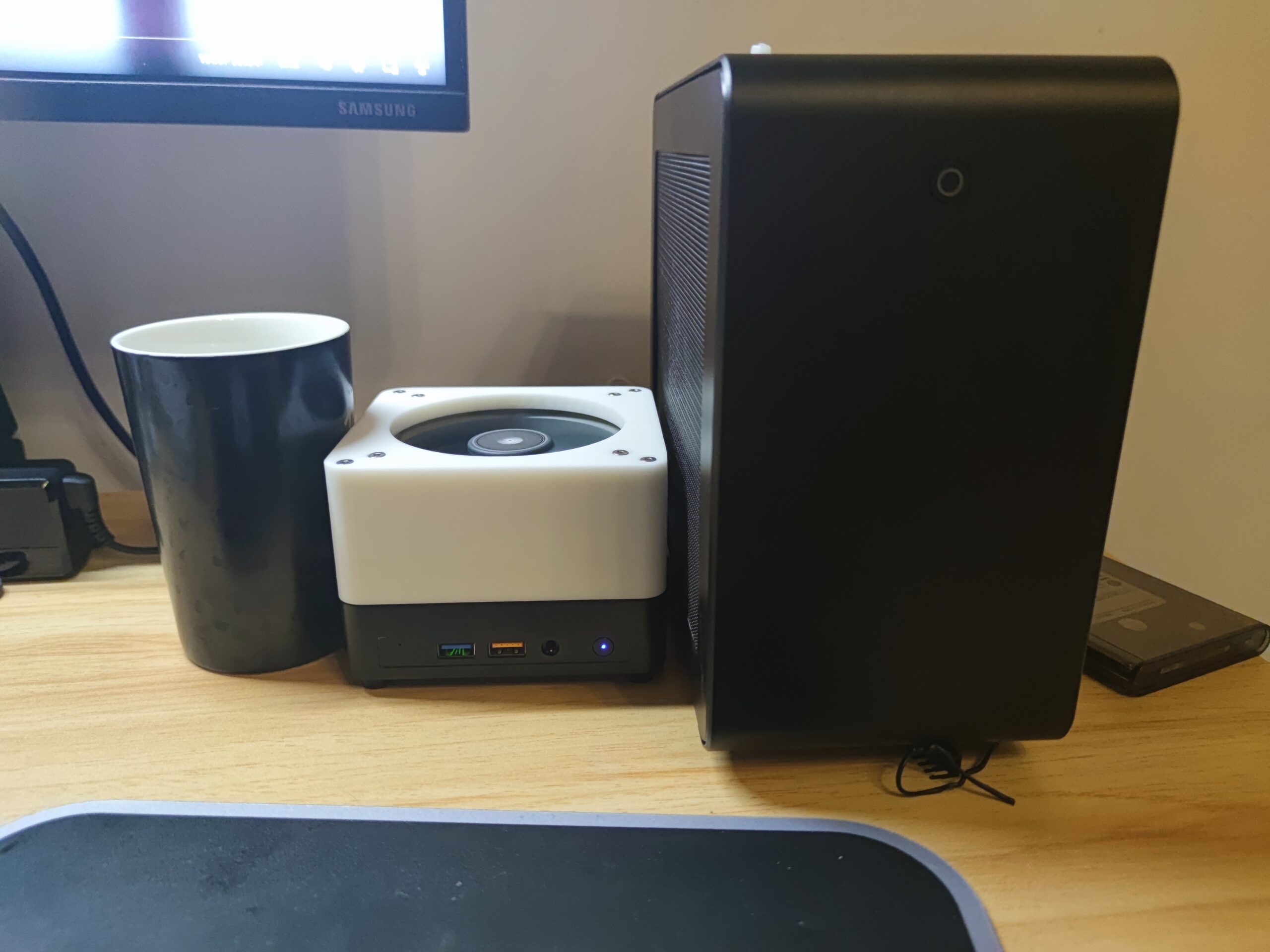

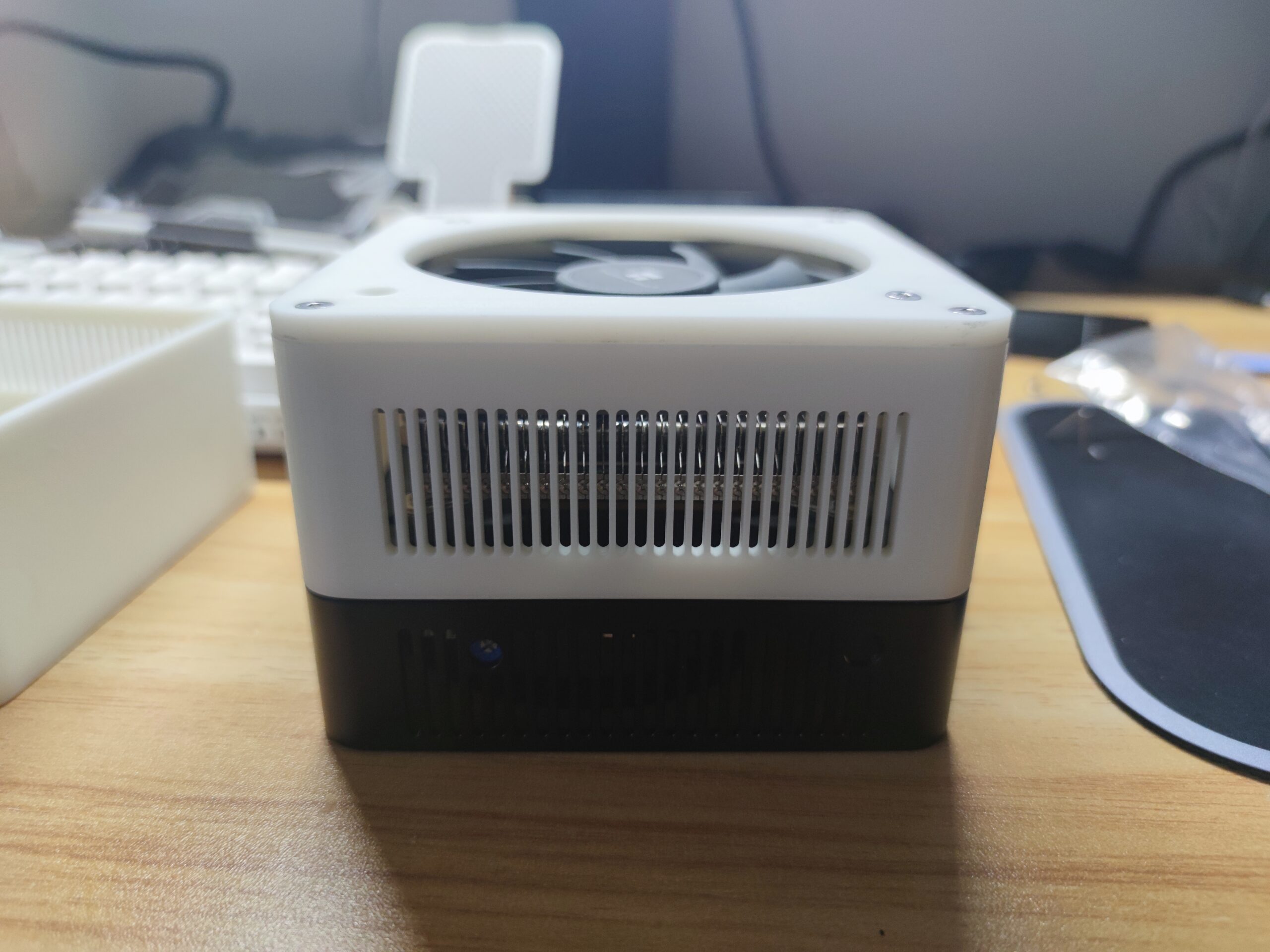

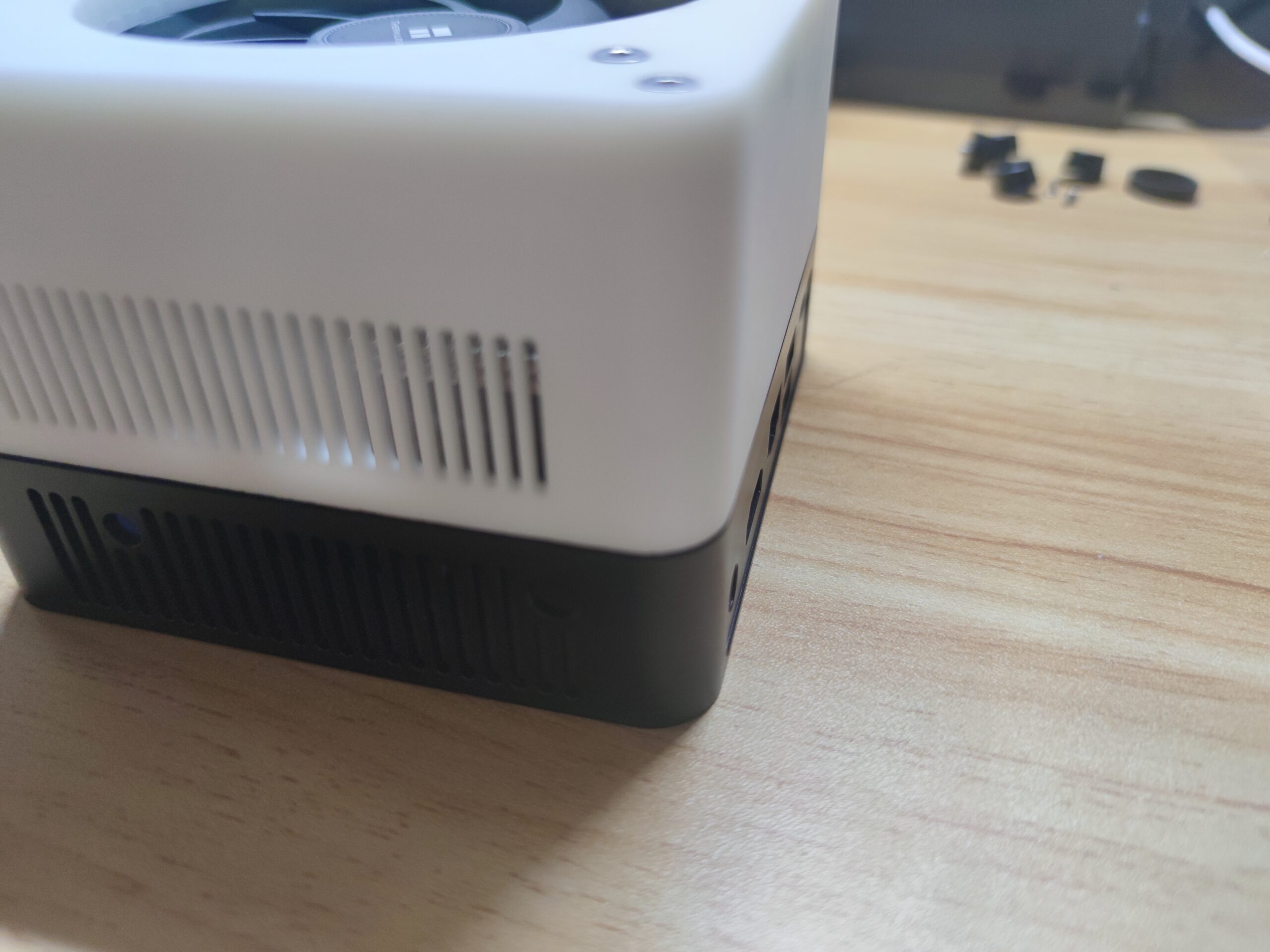

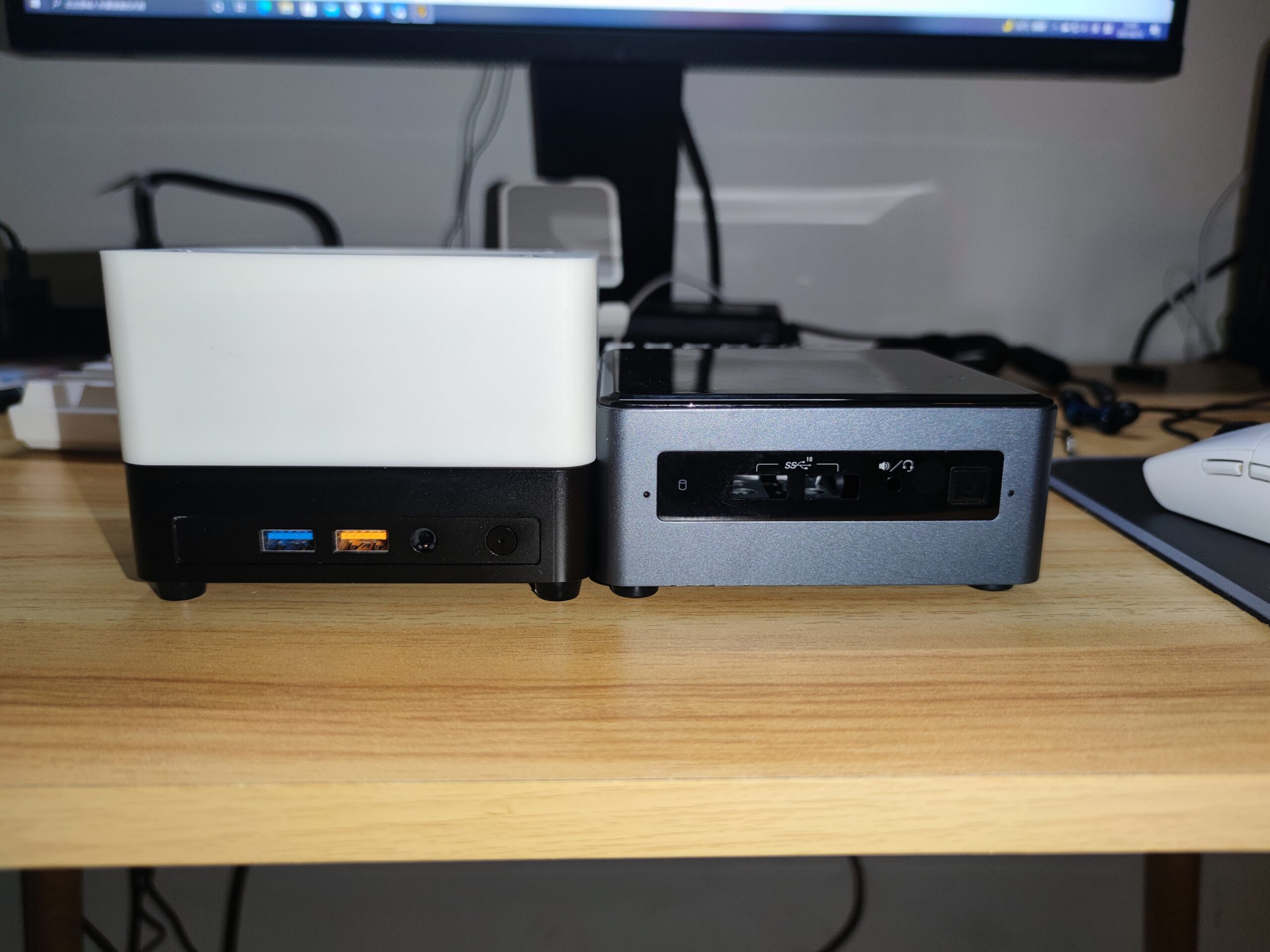

对比原装机箱,确实高了不少(。•́︿•̀。)

这两款散热器罩只针对axp90 x36进行适配,超高会无法使用,比这个低可以。另外这次因为图便宜选用了耐热性只有43°的未来R4600树脂,你们可以选择尼龙的版本,耐热130°以上,但是会贵很多,但是有原生黑色,树脂就只有白色和透明了,得自己喷漆。

用r4600树脂,使用我的文件打印出来的成品很结实,一点都不软,大家放心,但是尼龙我就不知道了;

一体版得高度为50mm,分体版为46mm,都是比机箱要高得,但是我相信用这个机箱的也不会在意这点高度吧,毕竟都用这种散热器了;

可以去百度搜索未来工场进行打印,淘宝的店只是代理,推荐官网下单。

散热测试我觉得没必要,肯定是妥妥的





3d打印文件会放在群里供大家免费使用,群号715219836
