DIY 雷电3 显卡扩坞!

8月前 2 933 3

作者:风了噢

       2020 年1月初买了 NUC8 I5,用了几天之后就想给它整个显卡扩展坞玩玩。网上一阵搜索成品价都不便宜,就慢慢放下了......
2月中旬在闲鱼乱逛时,看到雷电3双接口DIY套件(Jhl6540+tps65983+200W电源 、60W充电、20V输入),价格799!心动了,没忍住下单了。但在今年这个特殊的年份里,这个定单等了一个多月才收到货。老板人不错,电源免费帮我升级到675W。东西到手玩了几天,因套件没有外壳,看着十分不爽,就萌生了给它整个外壳,一顿瞎折腾就有现在在使用的外壳。为了这个外壳还去整了台便宜的3D打印机,打印扩展坞的前后面板和支架。回头一细算可能还是直接买一套成品合算,可是喜欢折腾就不去算这个账了!
        扩展坞机箱所用的材料和工具还是比较简单的,铝方管+直流电压数显+开关+3D打印支架和面板+开孔器+电钻,组装也很简单,螺丝扎带一起上
        外接显卡实际的性能在雷电3扩展坞和NUC8I5组合使用中大概损失20%左右,我用AMD 570做了测试(这块570是18年在闲鱼上淘的矿渣,自己改的散热),娱乐大师跑分12W多。比核显性那肯定是强很多,但性价比是否合算那就因人而异了。是工具还是玩具都无所谓,开心了就好!!
        有了箱子东西摆桌上,桌面整洁多了。         当初安装时没想到拍照,为了这个贴子又抽空把机箱拆散了重新组装一遍,方便拍照上图

下面就看看成品的效果图吧。

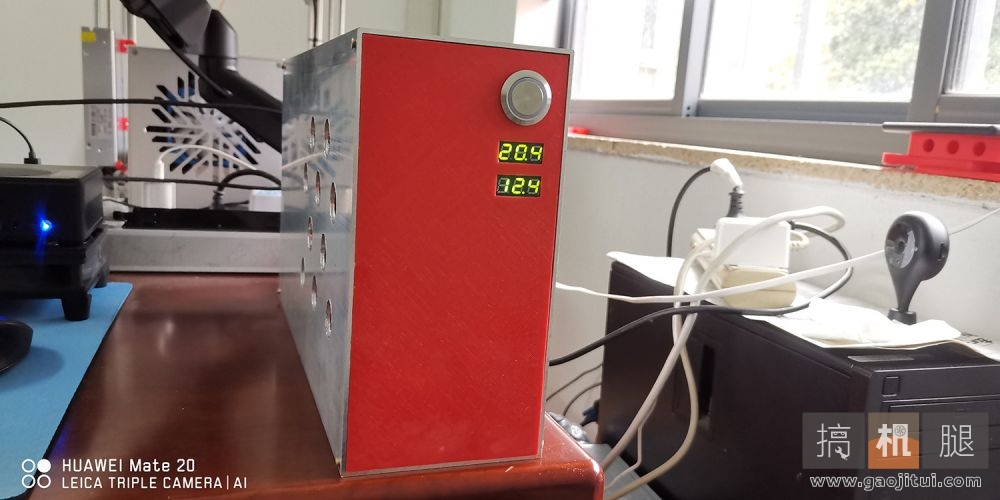

1、扩展坞正面

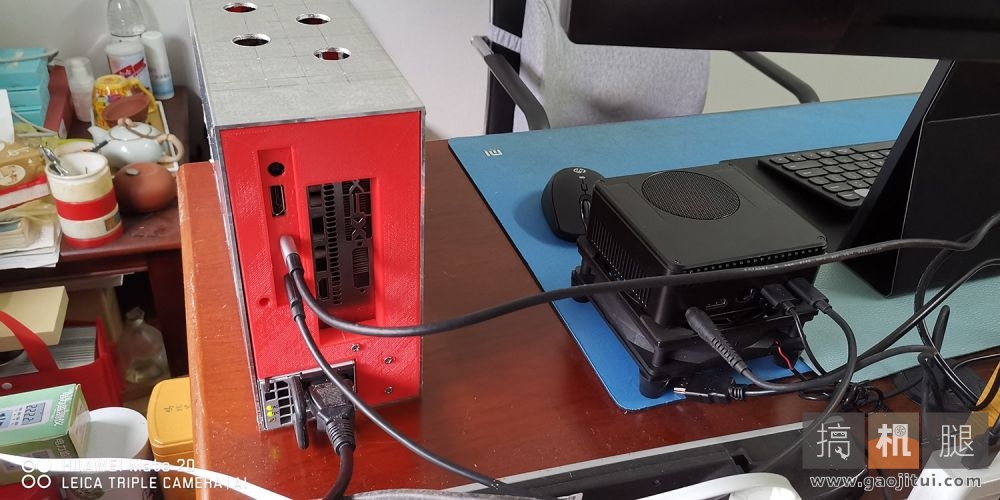

2、扩展坞背面

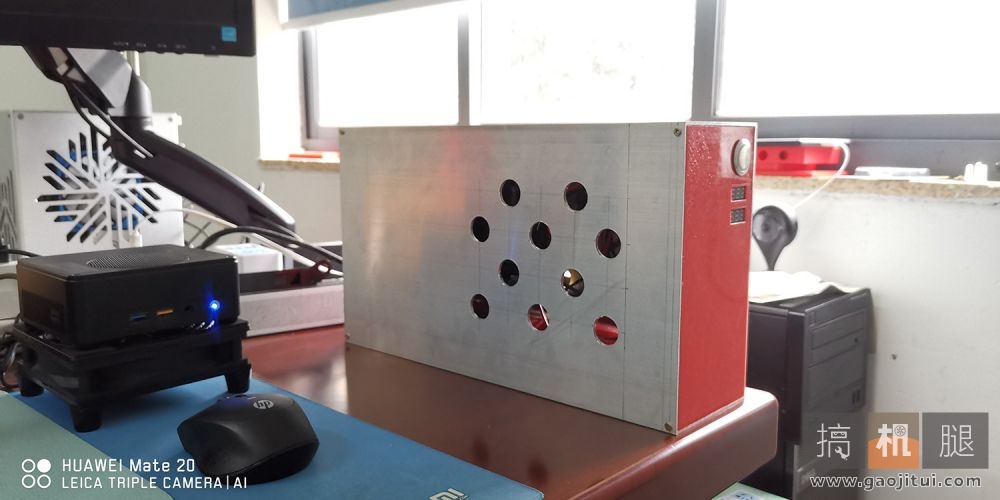

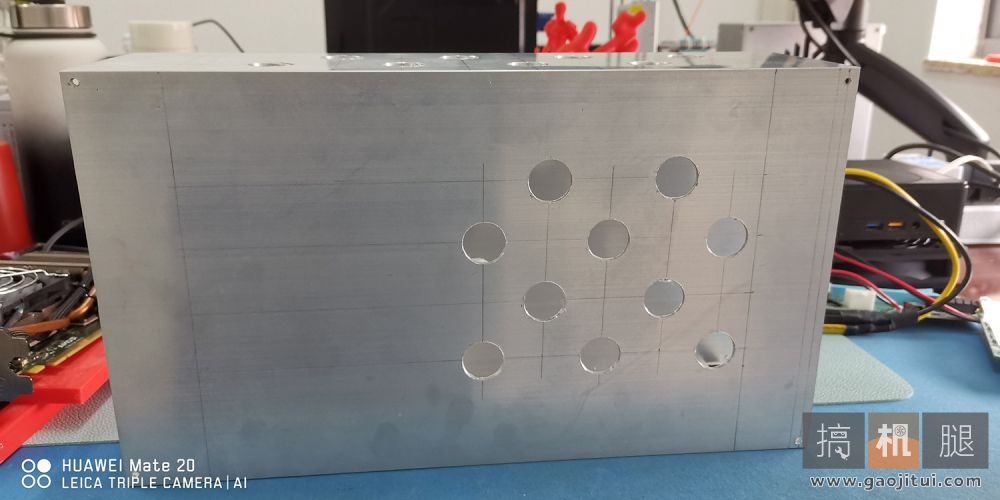

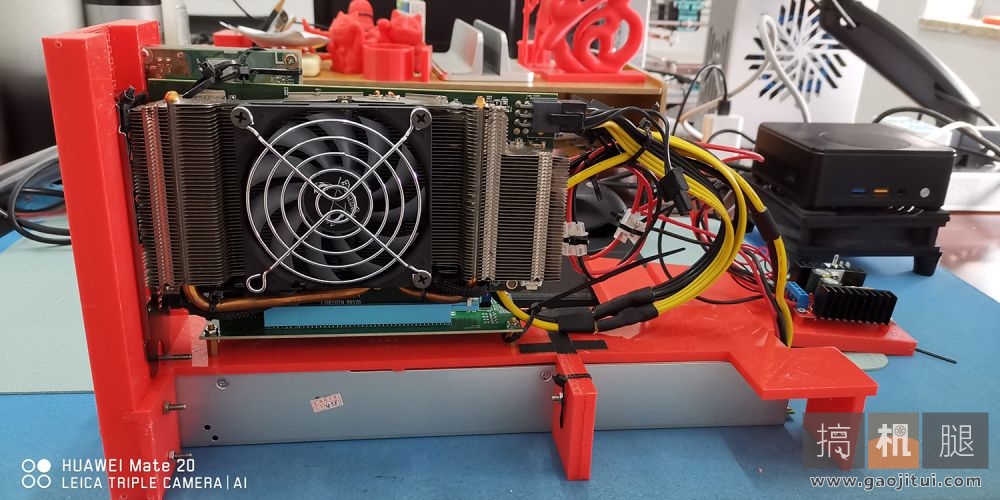

3、扩展坞侧面

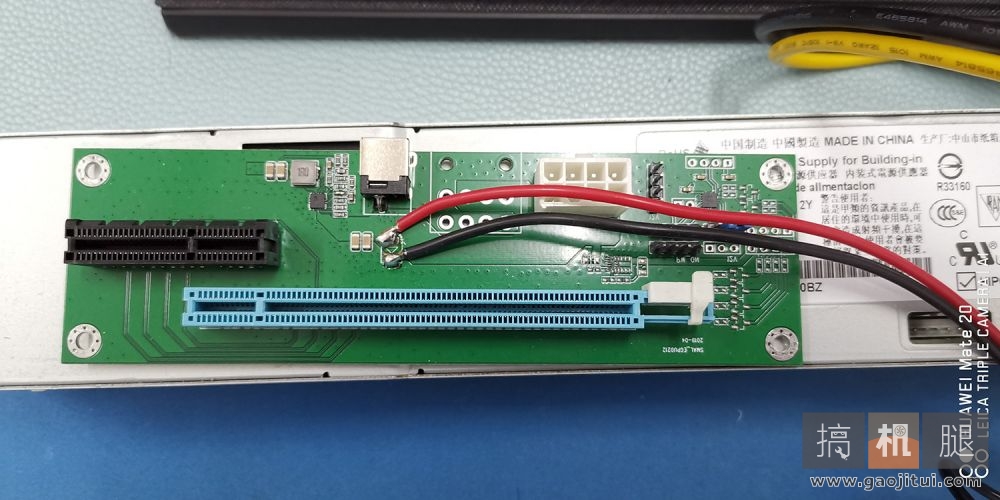

4、扩展坞转接板

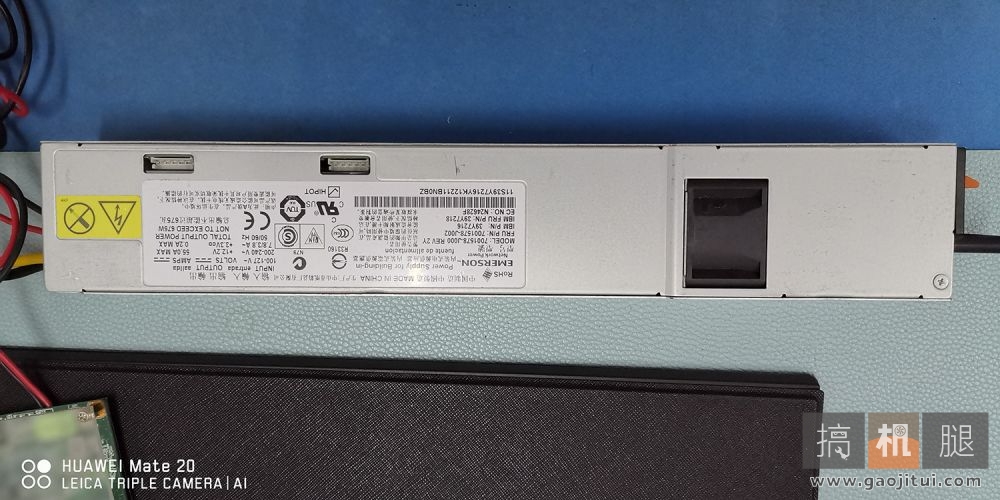

5、扩展坞电源

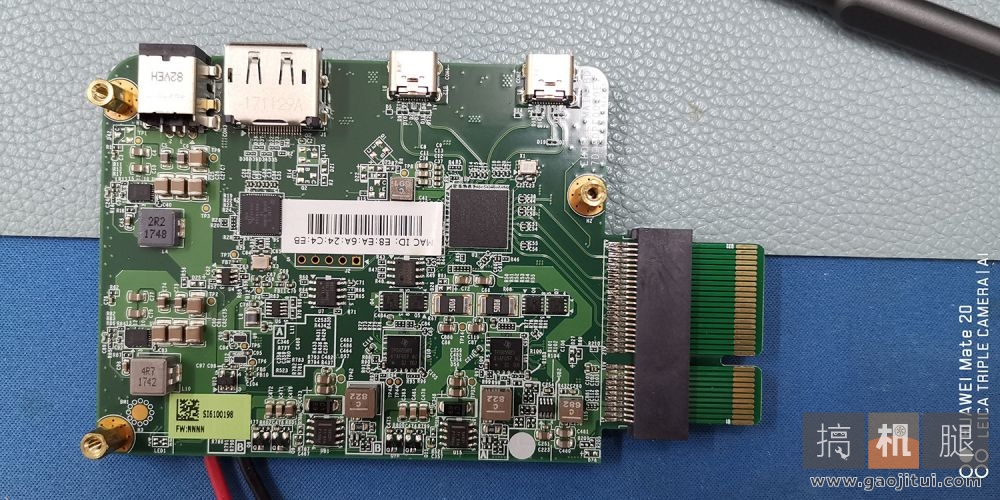

6、扩展坞主板

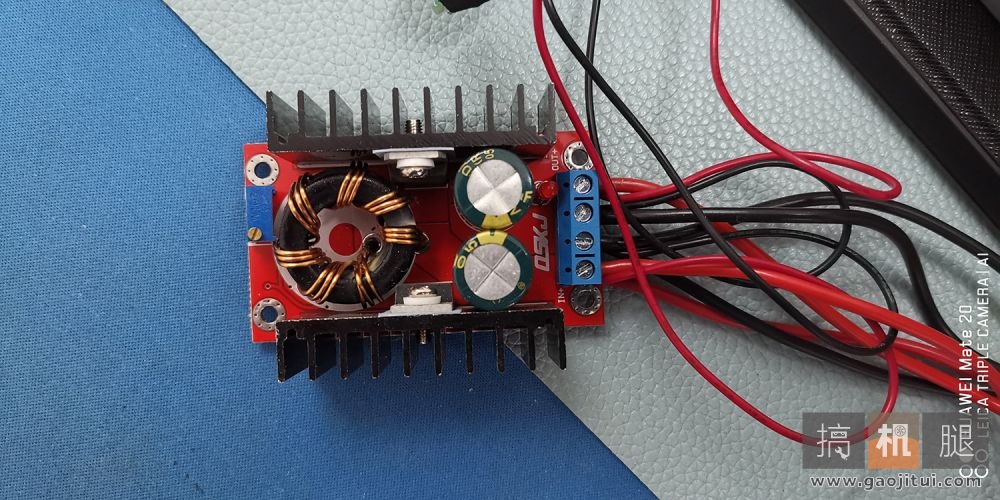

7、扩展坞升压模块(12V升20V)

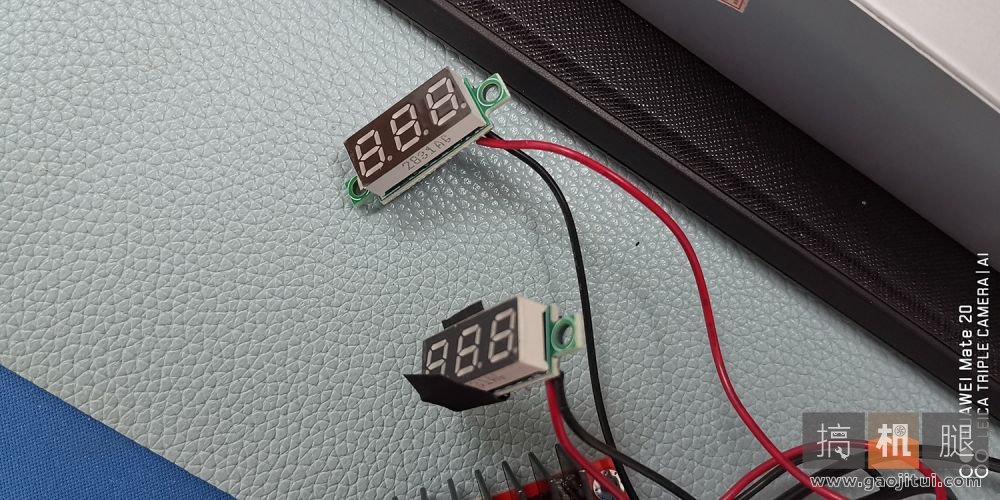

8、扩展坞直流电压数显

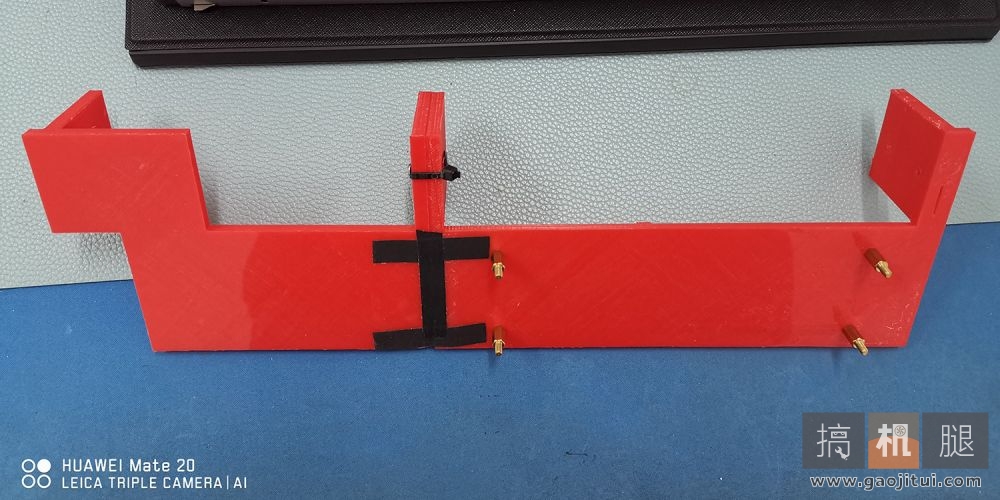

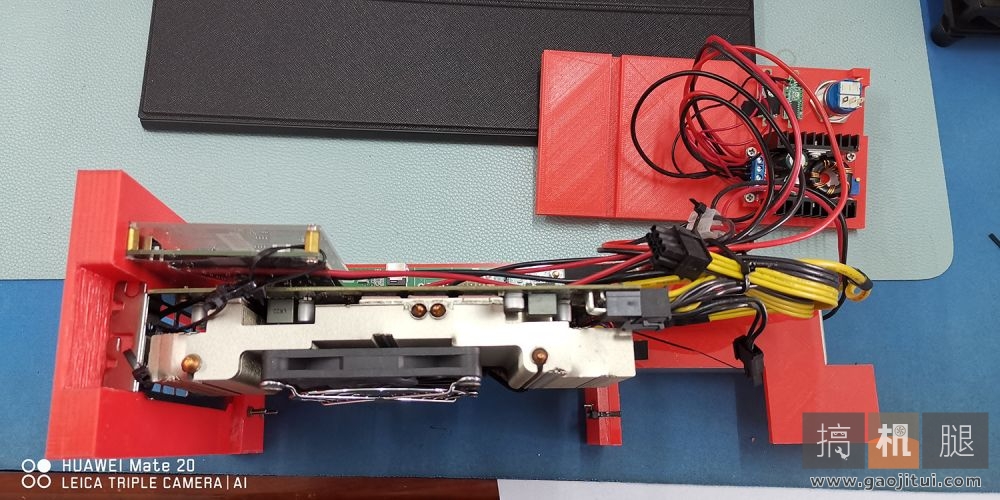

9、扩展坞支架

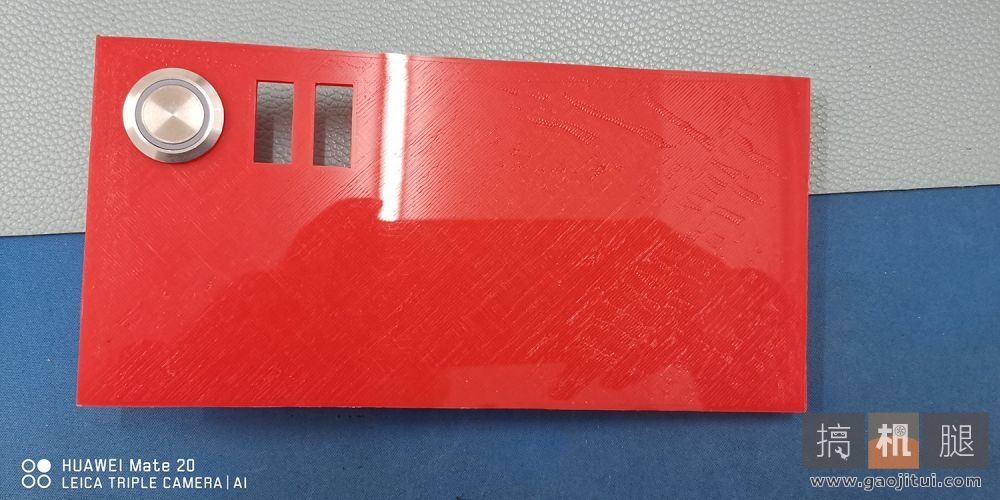

10、扩展坞前面板

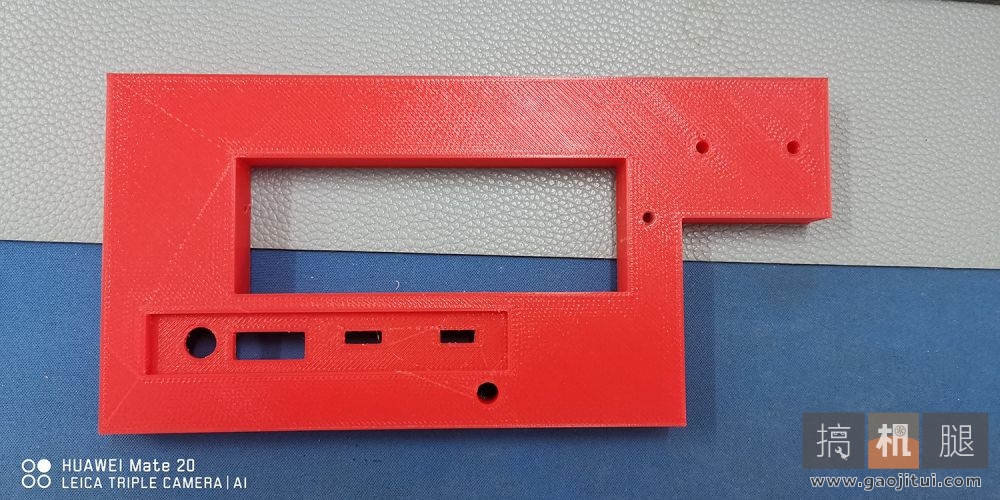

11、扩展坞后面板

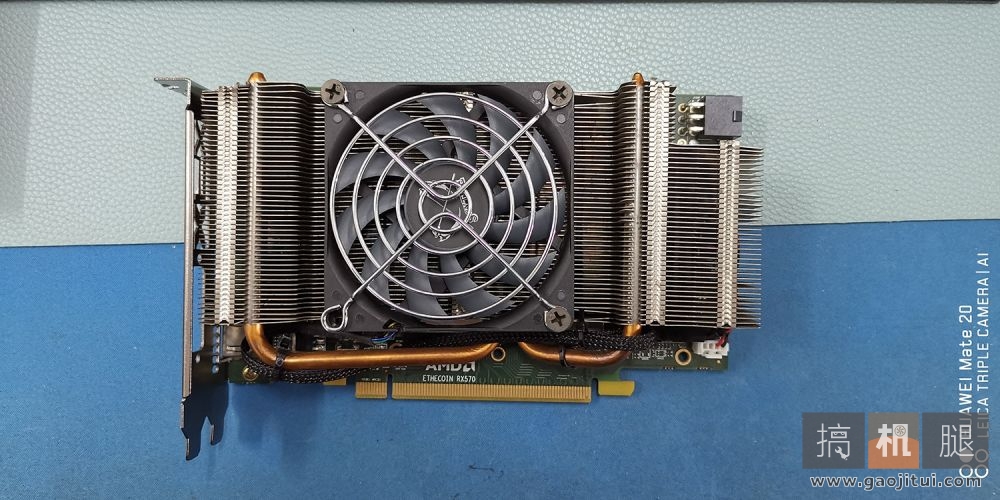

12、给扩展坞配的矿渣 570

13、铝方管

14、正面

15、俯视

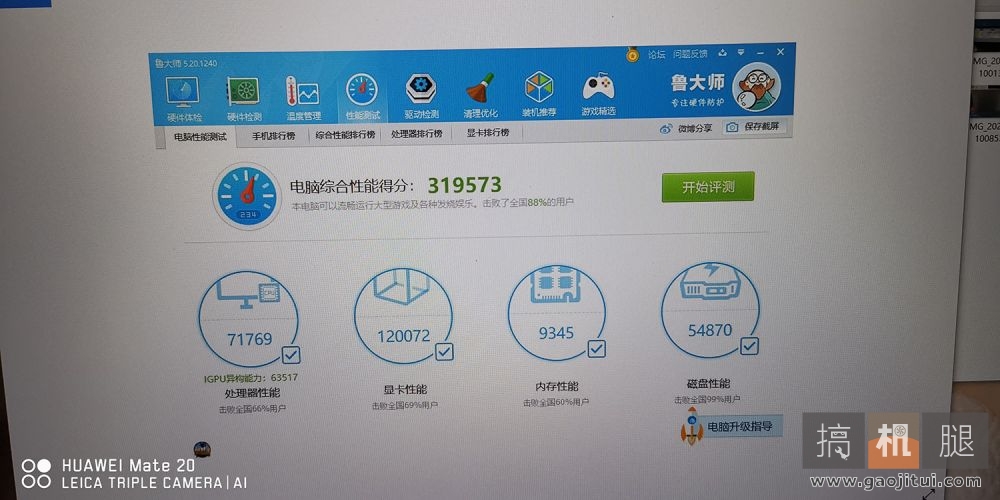

16、娱乐大师跑分

17、WIN10 自动安装雷电驱动

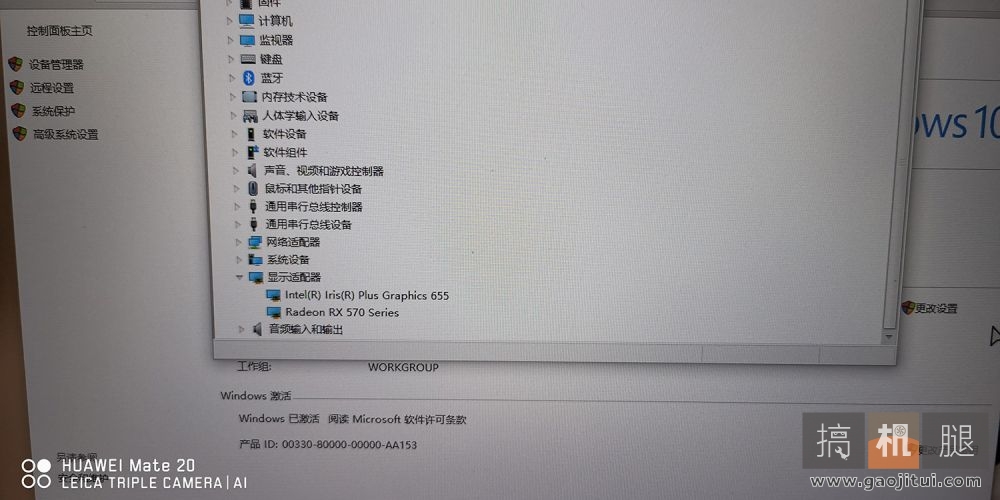

18、系统自动安装显卡驱动
