5.1L小机箱装机心得和分享

4 年前 8 3,097 7

作者:AISA

这是我在这个网站第一次发装机帖,为的是分享这个机箱的装机心得和本着爱好交流的原则提出些许建议,希望下一代能够更加优异。
先说一下我的硬件配置吧:
CPU我用的是3600x,配套的散热器是利民的axp90
主板使用的是技嘉的x570i,一块颇具性价比的x570的小板
显卡则是影驰的2070mini
硬盘我是没有安装2.5寸的硬盘,选择了m2的盘。
内存则是两条十铨的8g内存
电源是使用了益衡的7660b改短线版本

当机箱到手的时候,我就着手开始研究它的结构和安装方式,最终我先选择安装风扇。

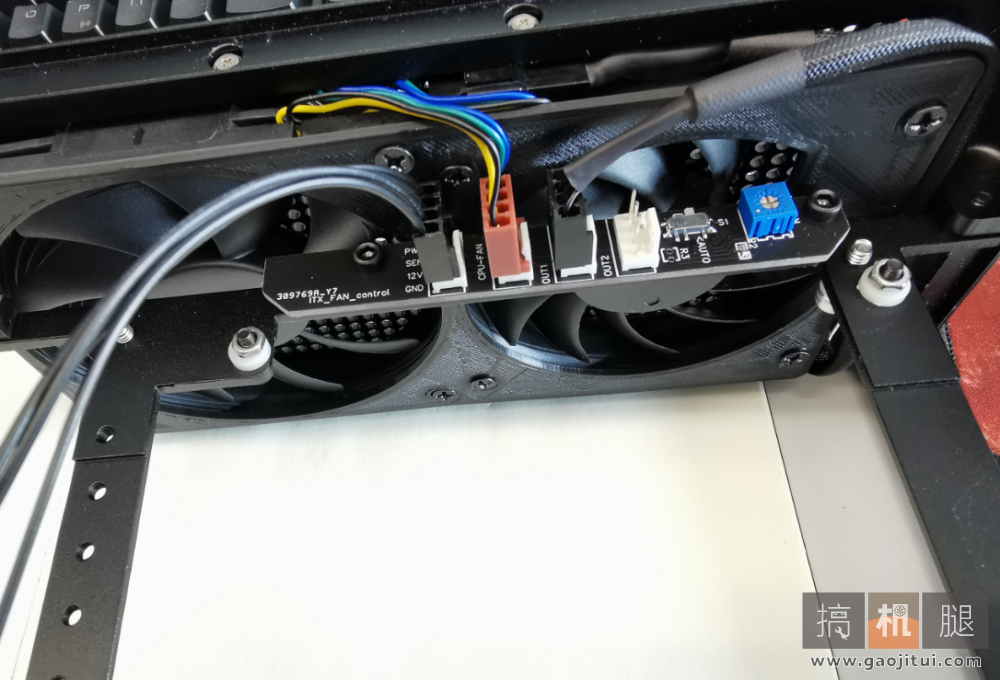

作为5.1L的来说,风扇可以选择一个9015和一个8015。但实际上在我挑选8015的时候,我犯难了,因为想要找到一个兼顾安静和性能的扇子并不容易。8015的扇子似乎并没有很多民用扇子大厂有出售,而工业扇子在购买上又特别容易买到假扇和返修扇。在购买了好几个扇子之后,终于确认了一款环球品牌的双滚珠风扇。如果扇子选择能用两个9015,那我觉得就会非常舒服了,毕竟对低噪音还是有点追求的。

为了做到视觉上的统一,我使用了黑色哑光的贴纸将风扇的铭牌和线材遮挡起来,这样从上面看的时候,能保持全黑的统一色调(当然为了保持全黑的统一色调,在风扇上也是大出血购买了猫头鹰A9黑化版而不是利民的那款扇子,虽然利民那款性能更强)

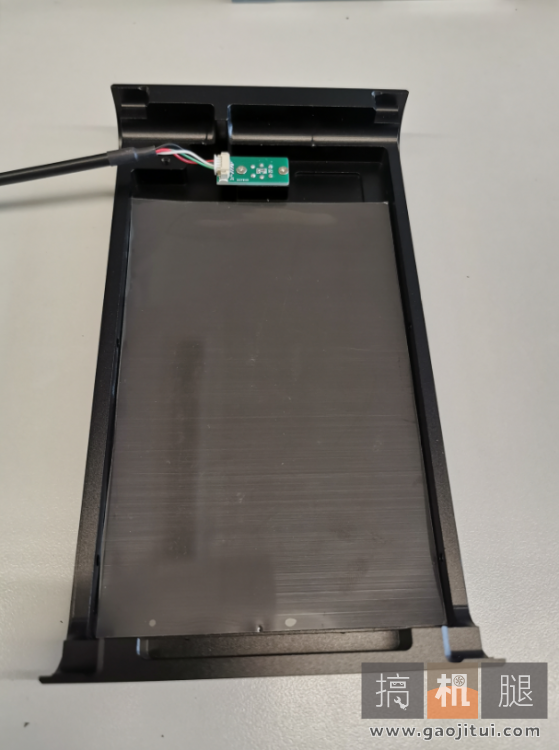

在安装好扇子之后就准备安装主板和电源,但在安装电源之前,我也打算通过在电源本体和前面板之前垫上一层导热垫,将电源的热量通过前面板那块硕大的铝板进行散热,从而让电源得以能够更加安静和可靠的工作(后期烤鸡证明这个导热垫确实起到了非常不错的效果)

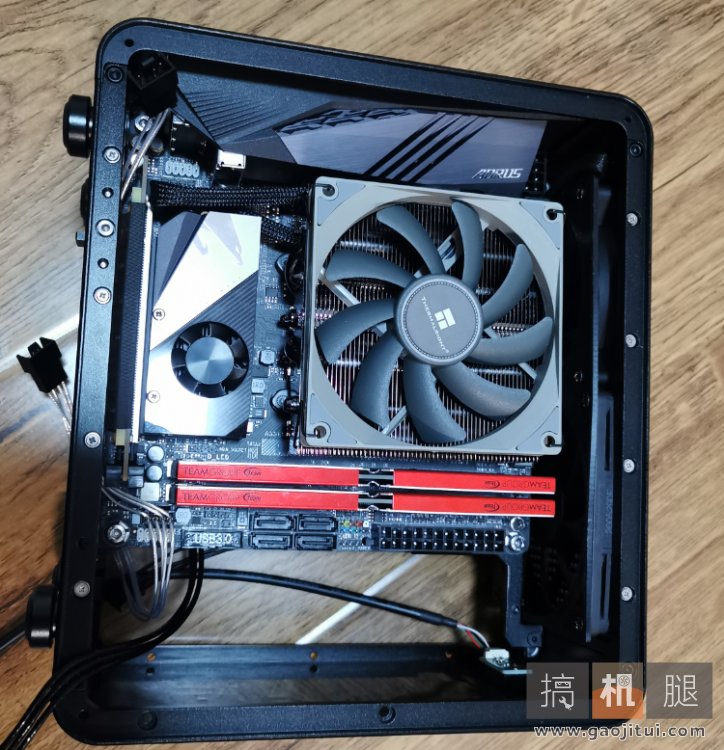

在安装好风扇之后开始安装主板,主板的安装不算简单但也不算艰难,由于固定的方式是使用了螺丝配合塑料筒套的方式,在没用胶水固定筒套前筒套老是滑动,并不好安装。但费了些工夫后,还是成功安装了。(这里提个小小的建议,就是改进之后可以使用铜柱来增高垫起来主板,这样可以避免手头没有双面胶而套筒乱跑的尴尬)

在后期安装显卡的时候,遇到了一个大麻烦(其实之前还有个小麻烦就是显卡有个高出来的小耳朵阻碍安装,但我用钳子卸掉了,很轻松)这个大麻烦就是我发现显卡怎么也塞不进去。在冷静思考而不是选择大力出奇迹之后,我打算检查一下看看是说什么情况。结果把显卡拿下来一看就马上明白了:显卡有背板,背板背面高度不够,和中板有冲突了。

在思考了一段时间之后,我打算牺牲显卡的保修(实际上我能复制保修贴)手动拆除背板。最终在拆除背板之后,显卡安全装入,不过为了保险起见防止中板和显卡背面发生短路,我将没用完的导热垫进行绝缘贴合(顺便还能帮助mos散热)

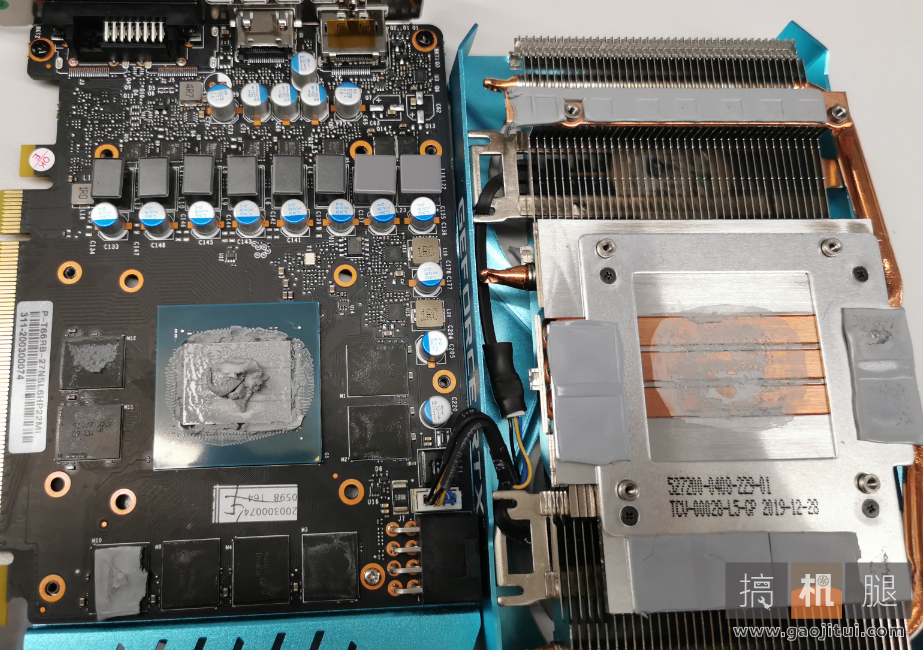

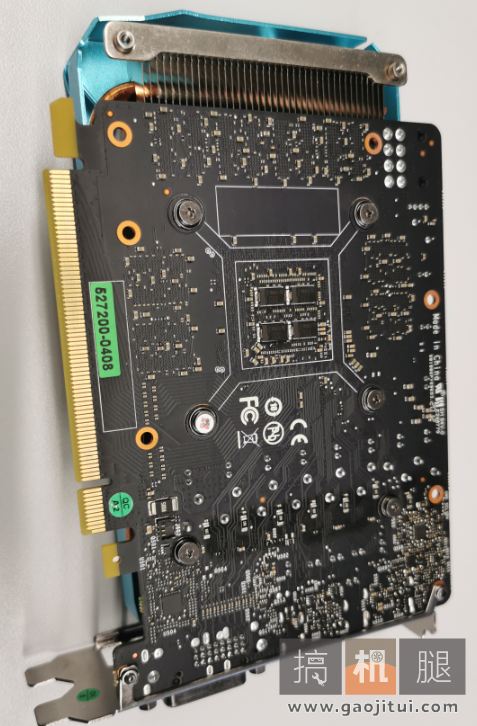

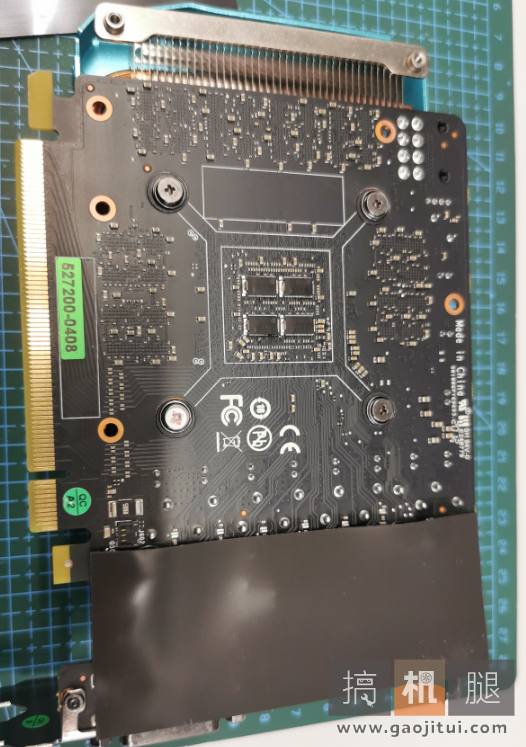

裸露背面的显卡

增加了导热垫进行绝缘(顺便还辅助散热)

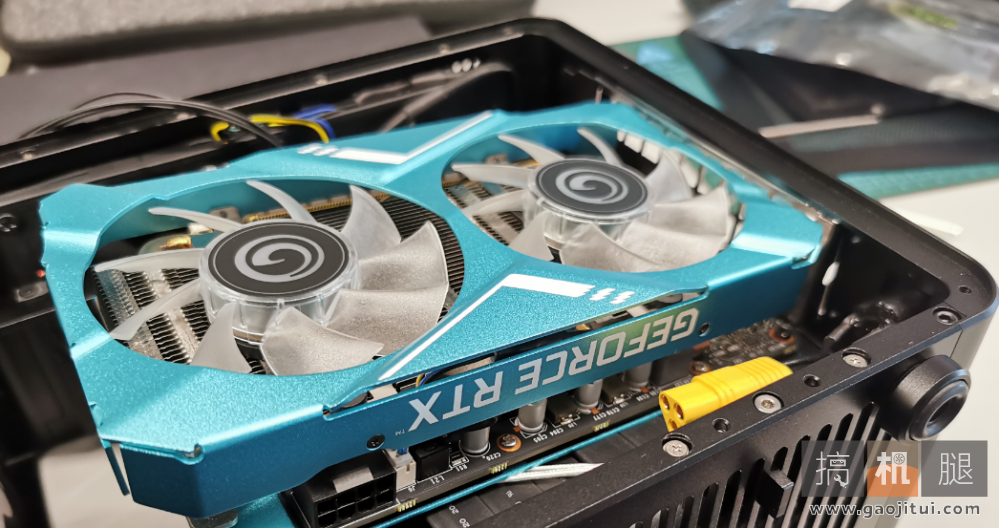

显卡终于能够躺平安装了

这点来看,这个算是一个不小的设计失误吧,毕竟对于使用者来说,很多显卡都会包含背板,但并不是所有的使用者会像我一样手动拆除背板来解决问题,因此需要在下一版设计时稍微扩大4-5个毫米,来安放这个显卡背板。

将所有的主要原件都安置妥当后,终于开始安装我们的电源了,由于安装电源的时候发现缺了零件,所以当时没有安装,不过后期安装的时候忘记拍照了,所以我们直接快进到装机完成。

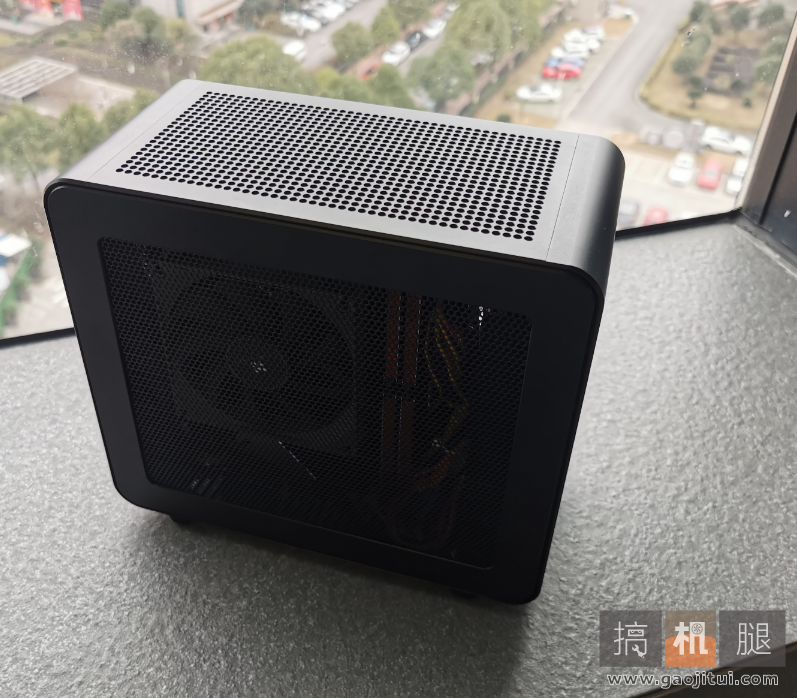

装机完成的照片

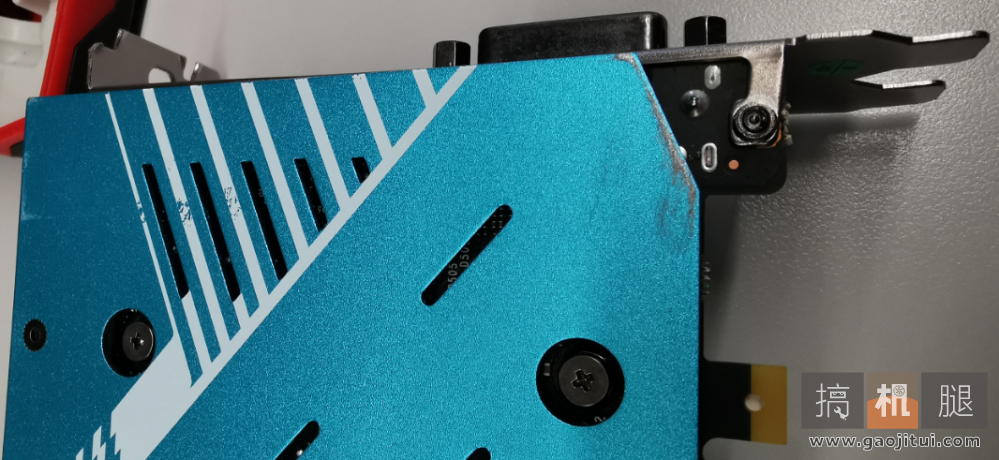

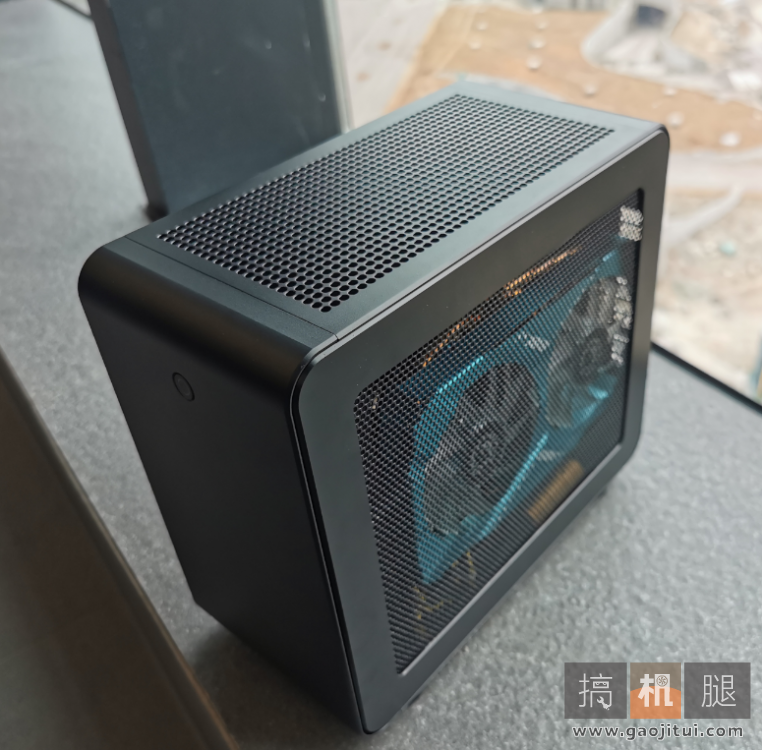

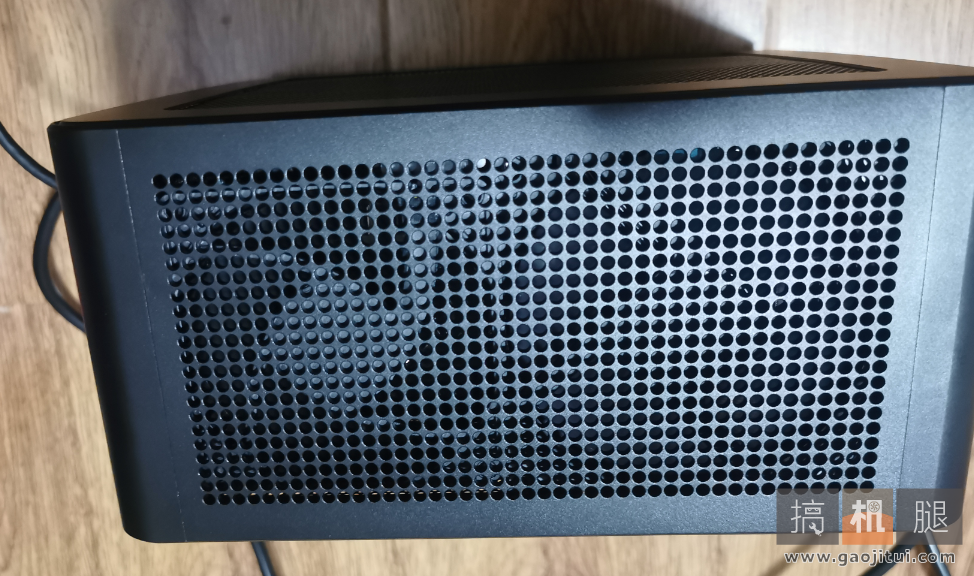

显卡侧面的照片

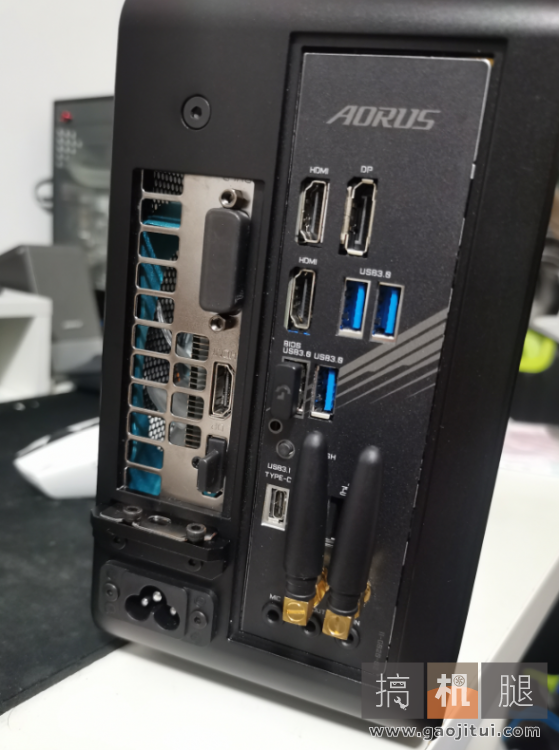

IO面的照片,可以看到虽然我的主板的一体IO在不少机箱上都会出现对不齐而出现很大的缝隙的问题,但在这个机箱上却非常合身(更换了短的天线,保证信号的同时方面搬运)

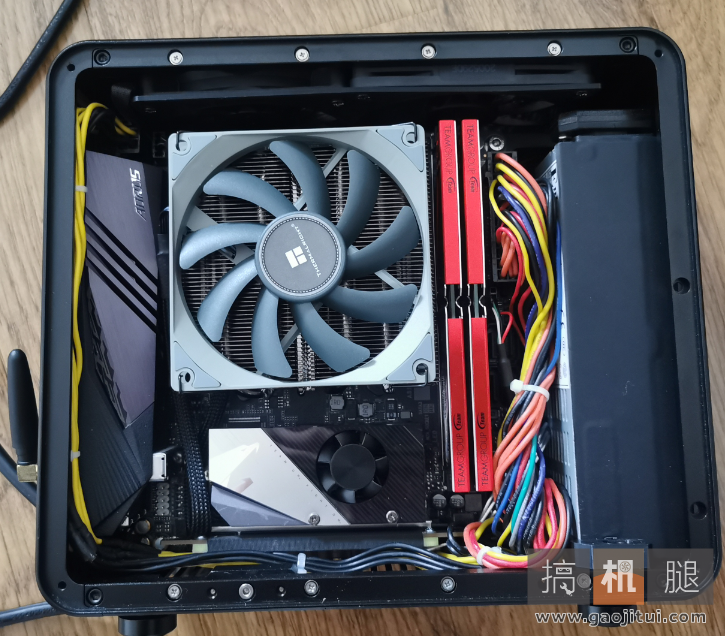

此外再补充一张走线的图片

电源我也贴了黑色亚光贴纸,这样侧板网罩盖起来后就不会看到白铁皮的反光而影响视觉效果了(虽然线材依旧很难看...)

总结:
这台电脑的装机并不算复杂和困难,但是在安装过程中还是出现了不少的困扰的问题,首先就是这个机箱里面的螺丝规格有点多,为此还配备了三把拧螺丝的L铁。未来可以统一一下螺丝的孔径,只要一把就能全部通用这样装机的时候能够更加舒适,同时在采购原零件的时候也能规避很多问题而控制成本。
其次就是之前所说的显卡问题,这个机箱目前不兼容显卡背板是个不小的问题,倘若未来我能拿到3060ti的短卡的话,我可能还要重复拆除背板这个动作。因此二版需要考虑显卡背板的存在。
最后要考虑的,就是不算大问题的问题,那就是3D打印件的问题。目前机箱内部还是有不少部件依靠3D打印件来进行固定,而3D打印的东西由于强度问题不适合做受力结构来使用,我在安装电源的时候就因为失误而把锁止支架弄断,好在我有502能胶合。因此未来部分零件可能还是要回归到金属加工工艺或者使用光敏树脂来打印。

大概要讲的就这么多吧,希望第二版的机箱能够优化升级,做到降低成本的同时,机箱品质能获得更加优秀的提升。
