一、前言

最近群友设计了一款高性能的机箱兼显卡坞;并通过论坛发起众筹。最高可上10980HK+RTX3070 内置电源。可兼容华强北小主机的主板和NUC主板也可作为雷电3显卡坞,实现一机多用。

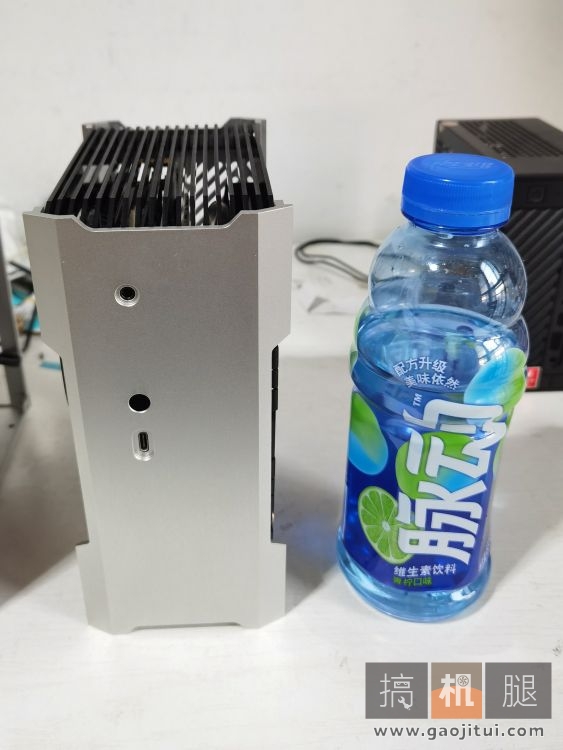

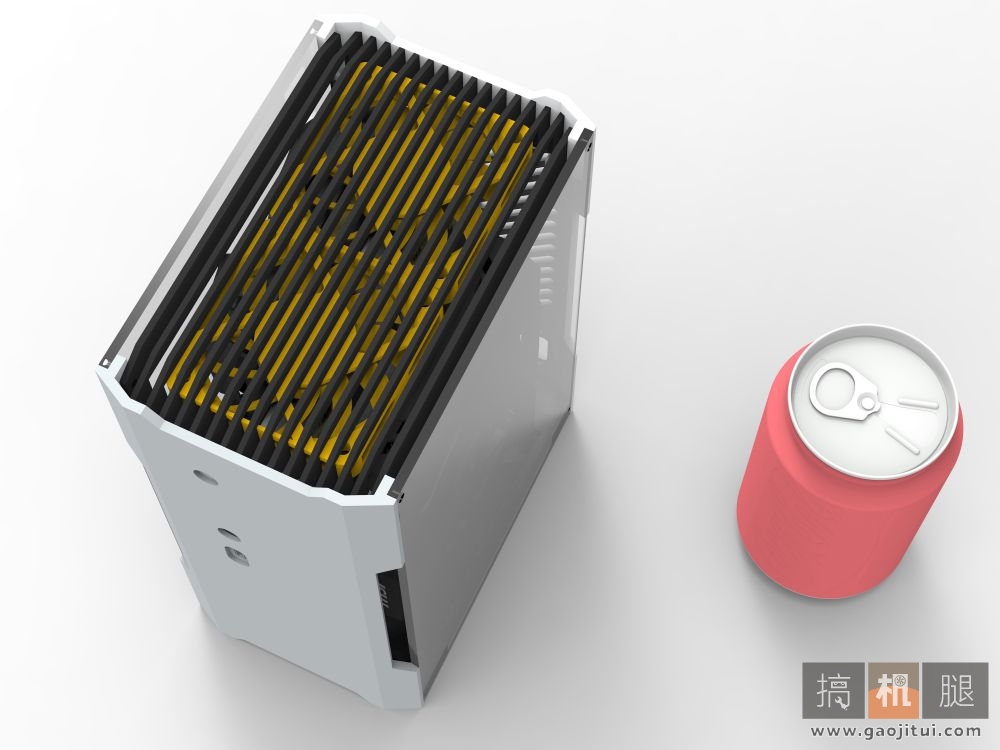

机箱材质为CNC铝,尺寸为:143.5x92x203mm (含机箱脚)约等于2.6L。
机箱顶部有两个6010风扇,盖顶格栅和侧板均采用磁吸,顶部格栅和侧板正在优化后面会持续更新。
因为机箱比较特殊,帖子分别列出了几个常见的问题,大家看完后有什么疑问都可以留言提问。
帖子中有错误的地方欢迎大家留言指出,或者有更好建议都可以留言一起讨论。
对这款机箱感兴趣的小伙伴也可以留言我想要,便于统计人数成本。
凡是参与留言的都可以享受开车价格。

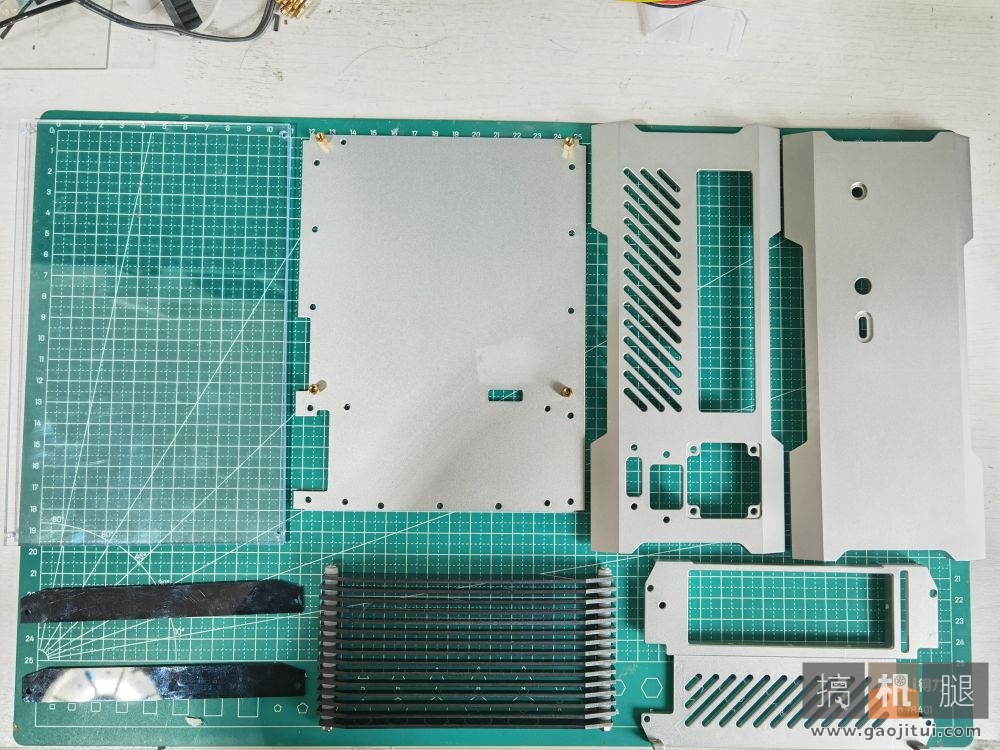

机箱零件图(样机格栅为亚克力,量产统一为铝片)

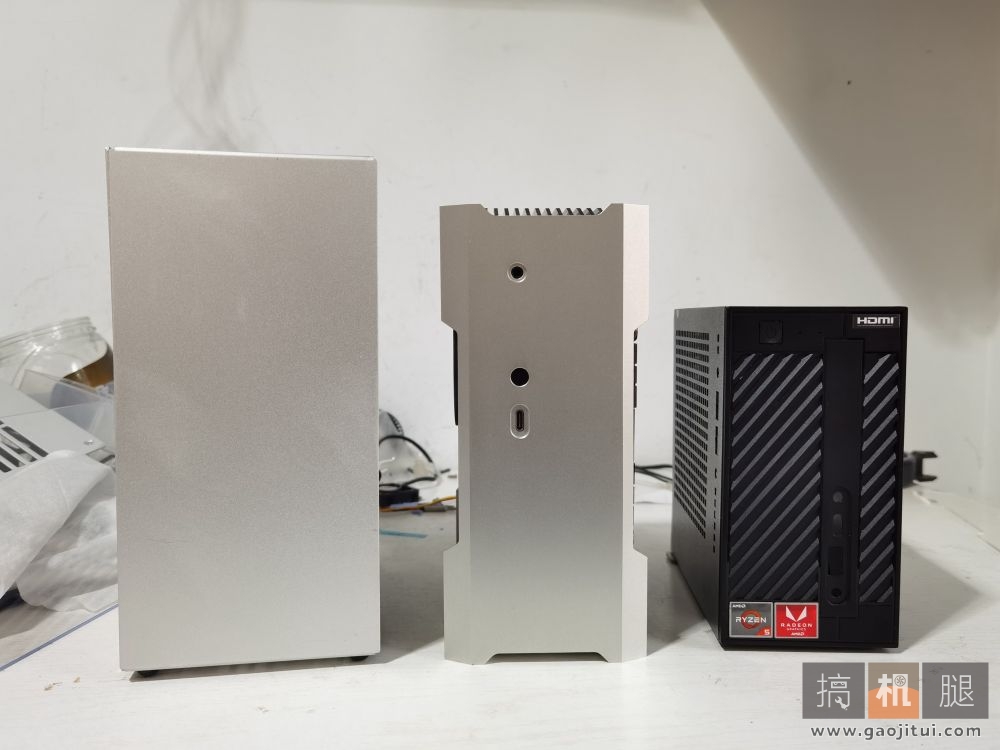

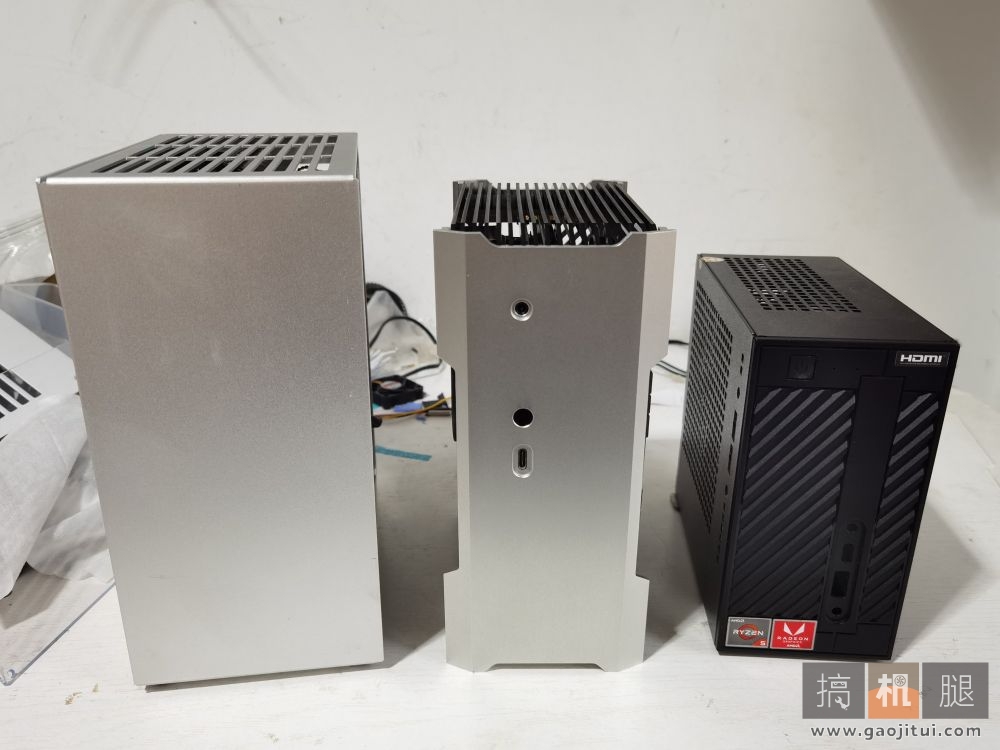

参照机箱:左边为4.2L的K39,右边为1.7L的deskmini





二、关于主板

机箱能兼容138x128以内的小主板,不兼容STX和ITX。

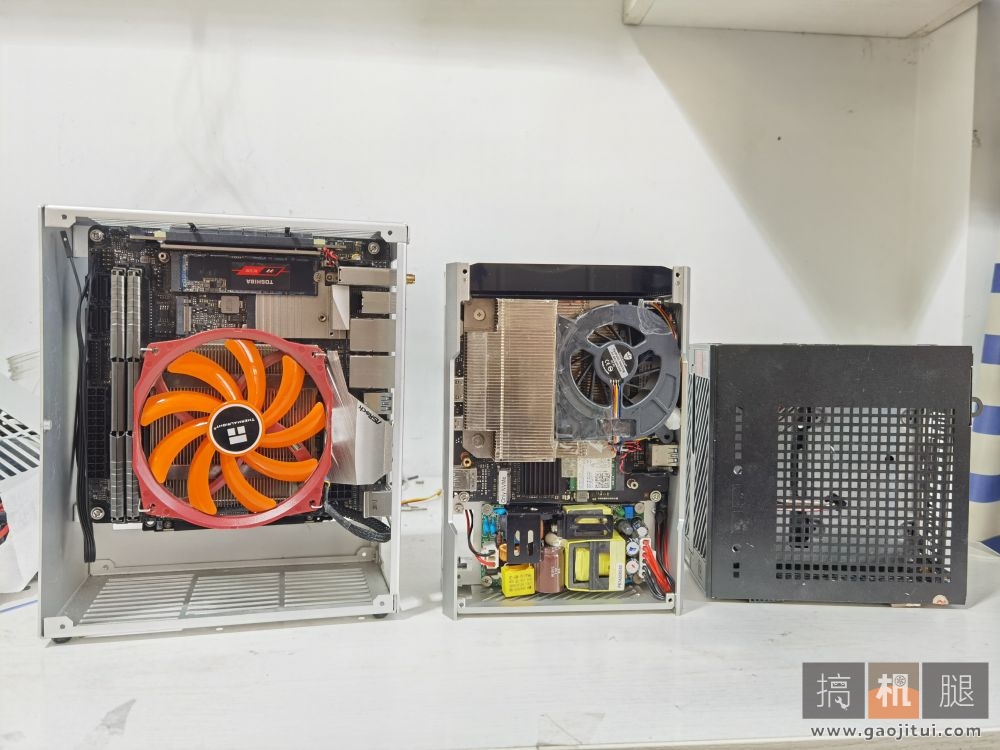

下图左边为标准ITX主板170x170mm
中间为华强北主板 128x138mm
右边为牙膏厂NUC主板100x110 mm

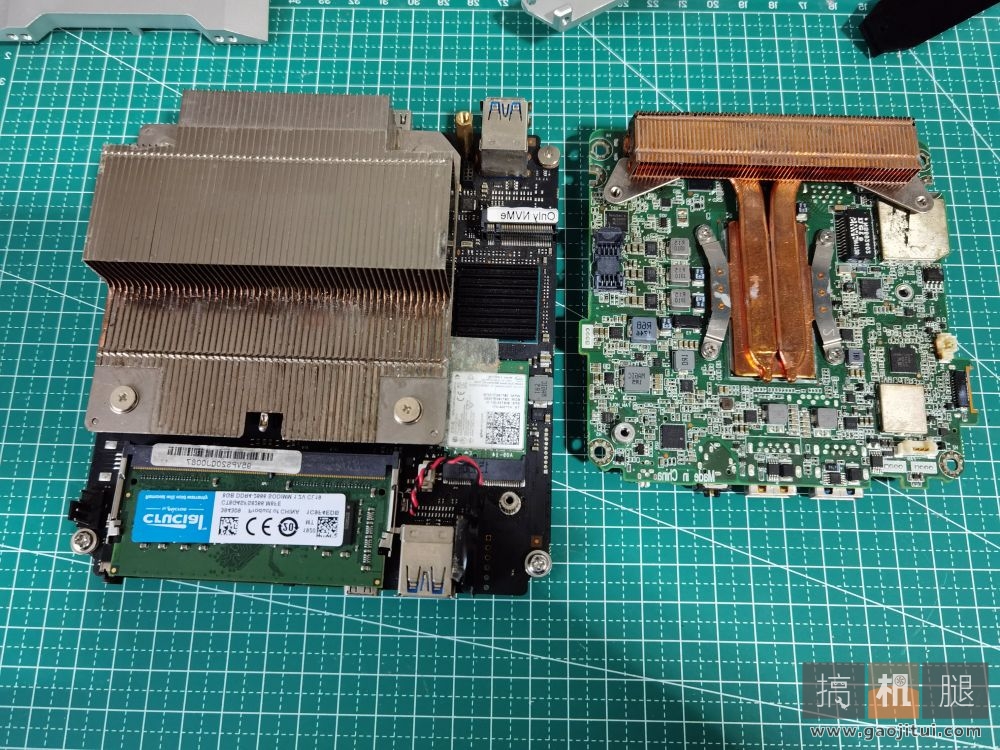

两块主板对比:
(华强北散热器为自己用均热板魔改的 原装为铝块散热)

NUC主板
优点:最高为六核十二线程低压U、主板尺寸更小 (为电源提供更大空间)、带雷电3接口、大牌子 、最新的11代拥有PCIE4.0 外接显卡功耗更新。
缺点:网卡焊死、只有一个NVME接口(外接显卡后硬盘只能接SATA接口)、原装散热比差需要魔改散热、贵。

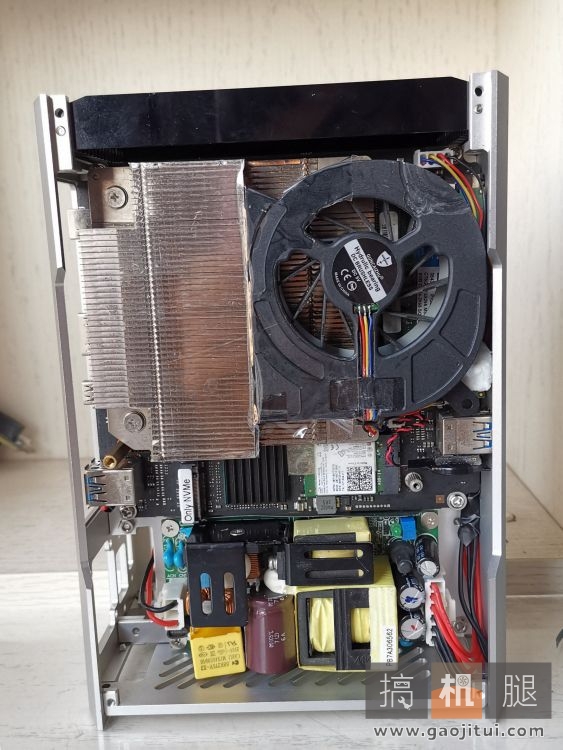

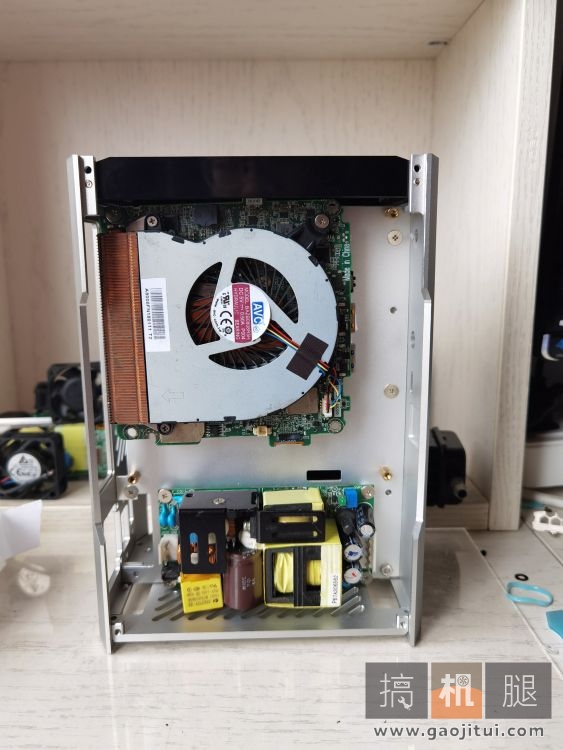

NUC用4''x2''电源板

NUC用5''x3''电源板,尺寸很极限;
下图因为没有RPS-400W,因此采用FLEX电源电路板代替。

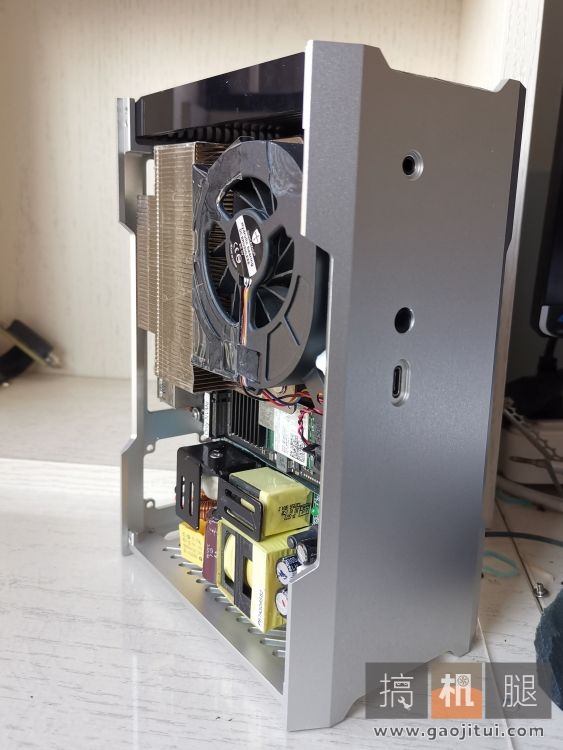

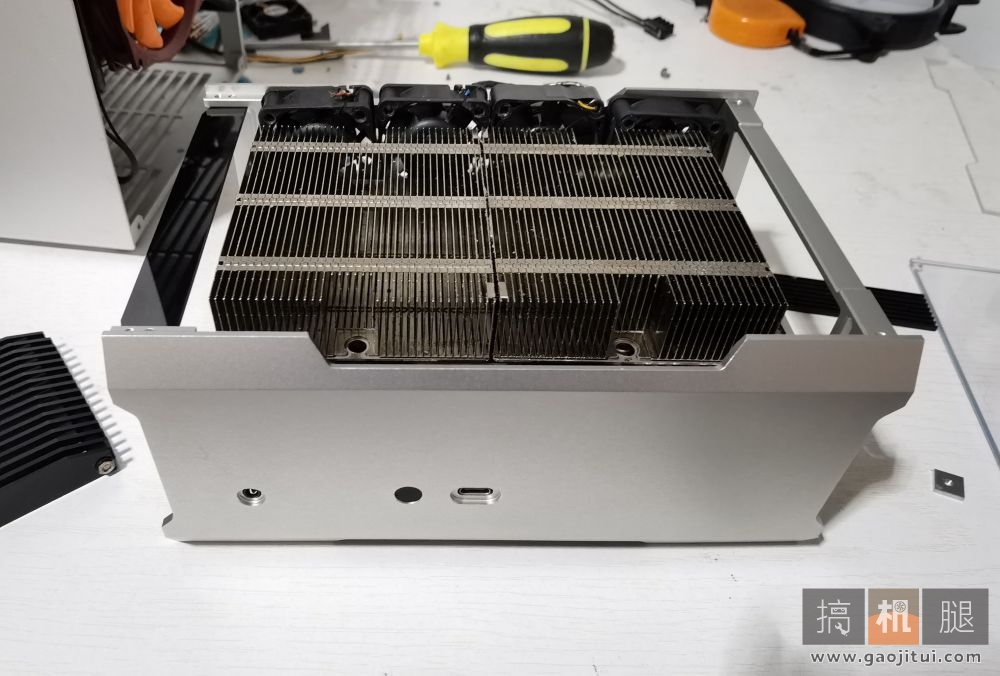

NUC主板装到机箱后拥有了更大散热空间,可以上一些魔改散热器。

NUC机箱前置音频插口、C口、开关按键(机械传动)可通过延长线安装到前面板上。

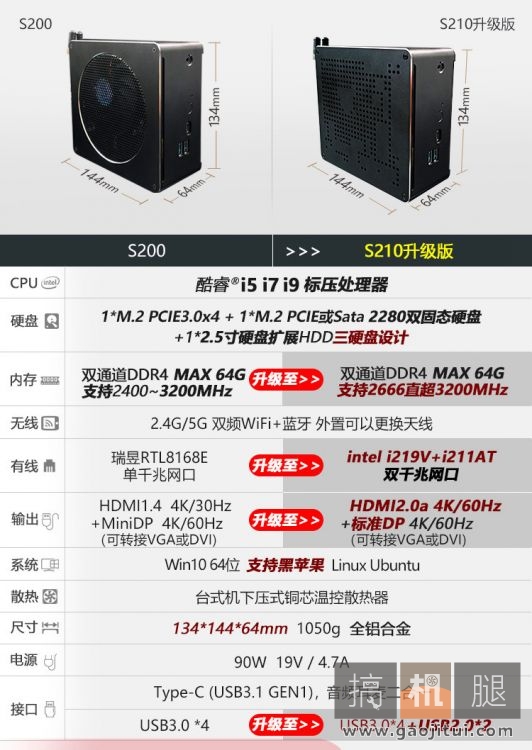

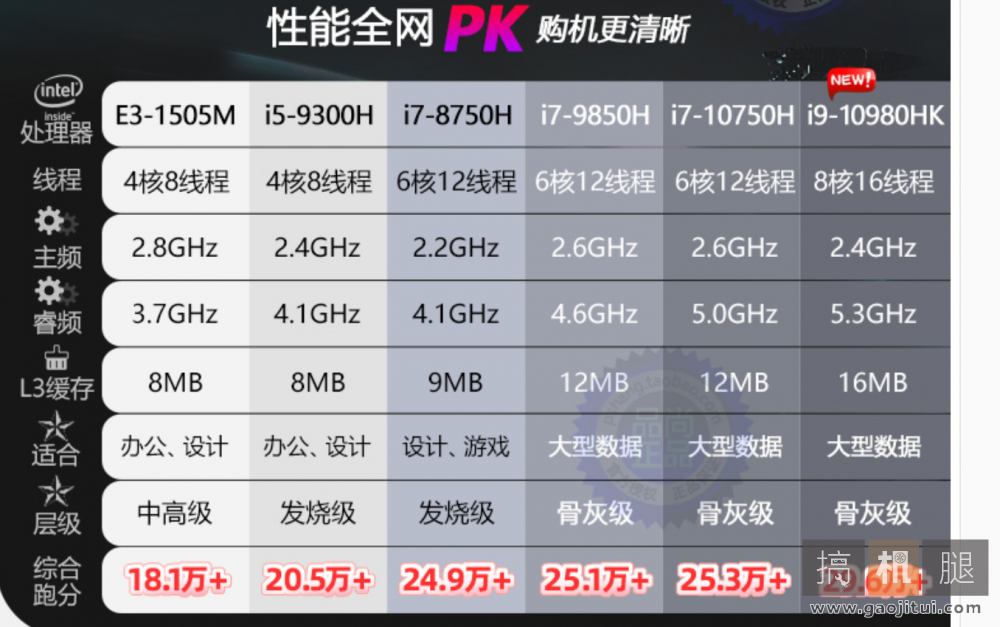

华强北主板:
优点:标准115x散热孔位散热器、双NVME接硬盘口;最高8核16线程、便宜。
缺点:主板比NUC大(需要用特殊电源)、没有雷电3。

华强北目前已经发展到第四代产品了,更新速度也很快,一直保持这个尺寸的主板。
虽然高性能会受供电限制,但是日常使用问题不大,散热和功耗墙也会笔记本好不少。







三、关于显卡

显卡兼容42mm厚度的标准ITX显卡;长度176mm以内,不装顶部风扇可以兼容186长度;不要盖顶可以兼容与你家天花板一样高的显卡。
显卡最高可以上3070,但是发热太大,正常噪音内很难压住;不建议大家上
下图为改好的3070itx散热,但是4.6L机箱专用的,放在这机箱已经没有风扇空间了,只能暴力小风扇。

对于追求高性能的用户建议上3060ti,后续会更新针对这款机箱的3060ti散热器,正常噪音内能压住。

显卡采用PCIE3.0x4 转接M2;
损耗取决于显卡性能,1650这类显卡基本没损耗;
3070损耗10%左右,分辨率越高损耗越低, 远小于雷电3显卡坞的损耗。

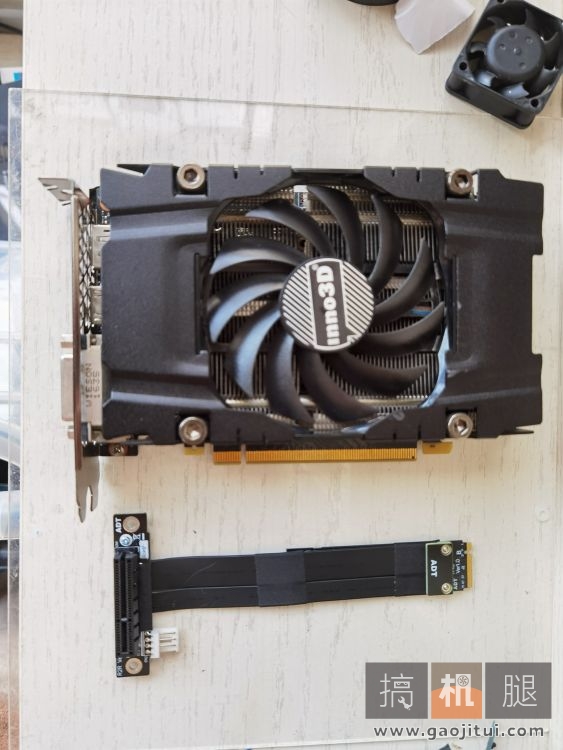

由于3060ti散热没有改装好,暂时用1060itx装机,后续会更新3060ti的。

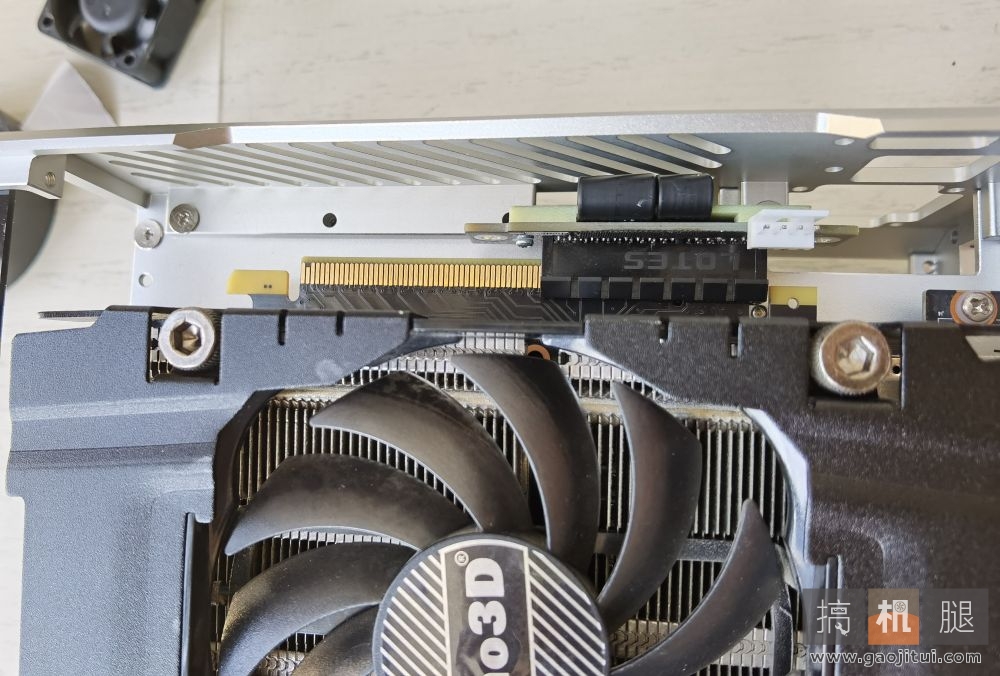

直接不讲武德,绕后偷袭主板背面M2插口,NUC和华强北位置都差不多,只是线长不一样。

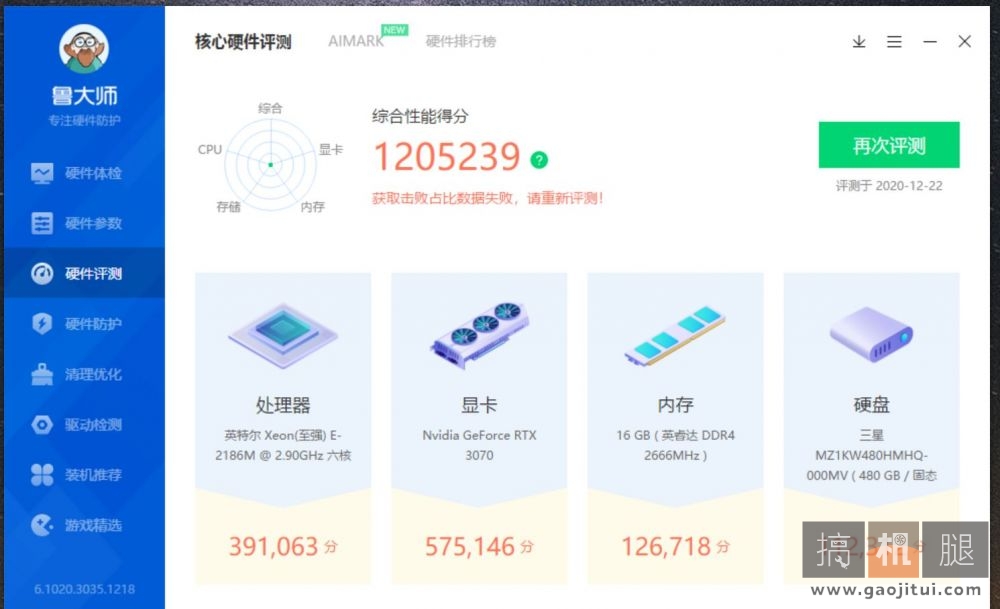

接上3070后旧版娱乐大师跑分



四、关于显卡坞

这机箱兼容显卡坞给大家多个选择,对于需要经常携带NUC的用户可以单独使用显卡坞,或者给笔记本使用。
玩腻了小机箱也可以改成显卡坞传家。
改成显卡坞只需要更换个IO挡板和机箱中板,把主板换成雷电3硬盘盒即可。
采用硬盘盒与传统雷电三显卡坞相比是体积小很多而且价格便宜一半,简直就是不讲武德。

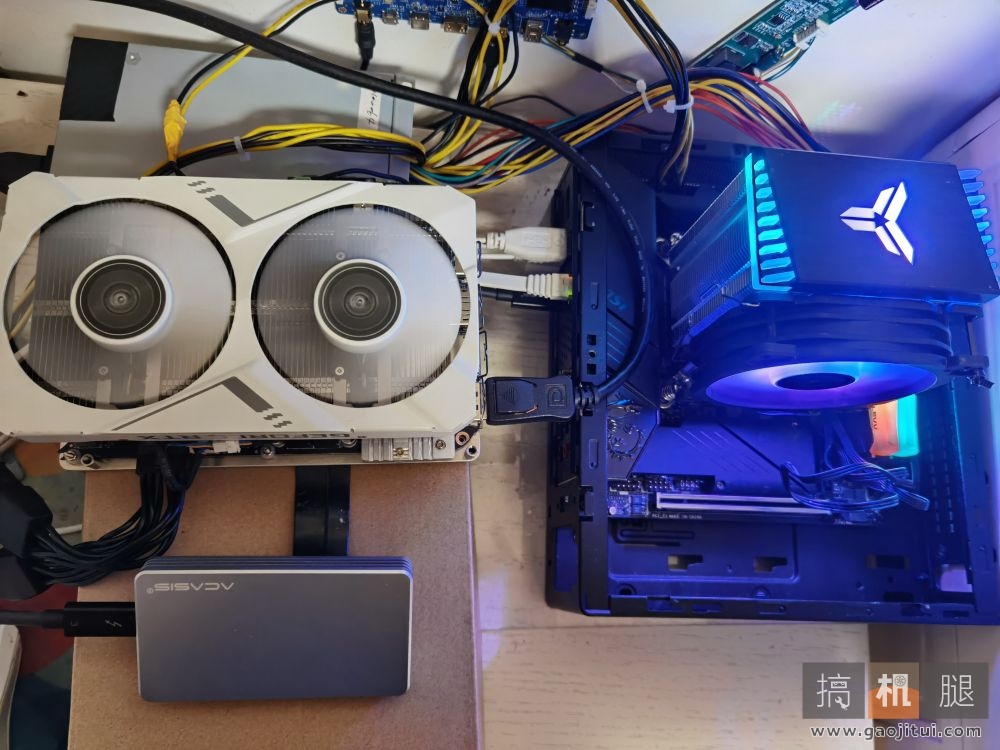

显卡通过转接线接入硬盘盒,然后通过雷电3接入主板。
实测3070接入一次点亮,没什么BUG,而且能跑雷电3速度;但是损耗还是很大,娱乐大师跑分只有30万。
建议大家显卡坞使用2070以下的显卡;高性能显卡还是走X4比较好。

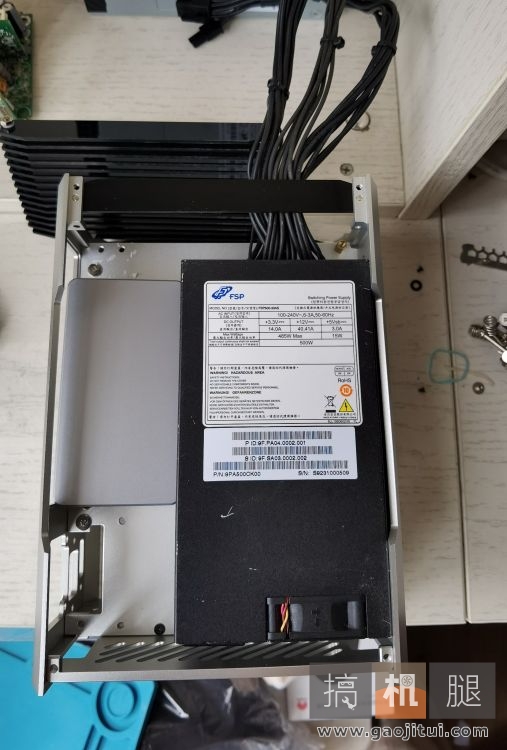

显卡坞模式 电源拥有更大散热空间,甚至可以直接上FLEX电源。





五、关于电源

电源兼容4''x2''电源板、5''x3''电源板、FLEX电源换壳、和一些迷你电源,
尺寸长128mmx厚40mm x宽80mm(取件于主板大小)以内的12V的电源都能兼容。
市场上200W~600W都有,可以根据自己预算和需求选择;
推荐明纬RPS-200W、rps400W 裸板电源需要增加防护外壳。

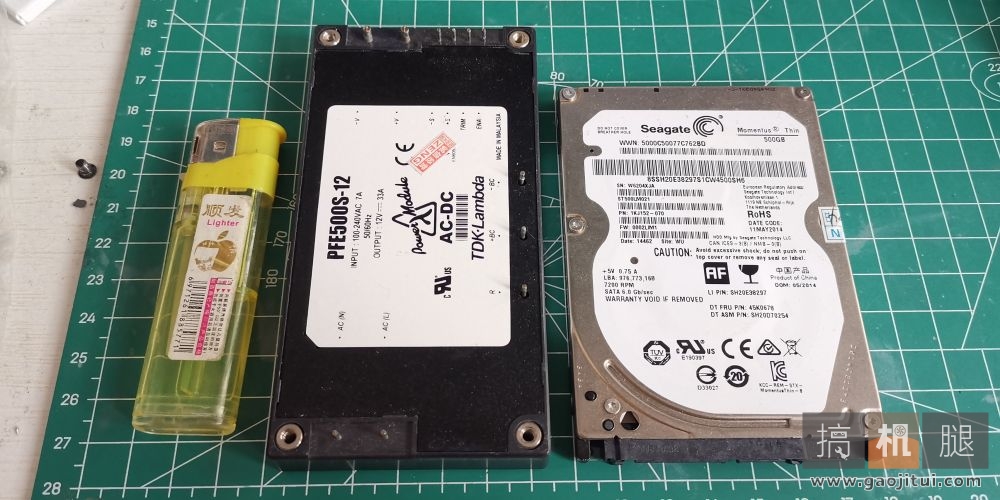

当然有能力用户的可以自己改装电源,比如下图





后期会更新电源改装方案,大家可以关注更新。
不想折腾或者不擅长这方面的可以用钞能力解决。
直接购买下图大佬的电源



五、测试跑分

测试主板为华强北2186M ,六核十二线程,单核睿频4.8,供电能力70W左右;性能与NUC10i7差不多。
测试显卡为改了散热器的3070itx ,分辨率1080p。新版娱乐大师跑分达到120万,但是显卡性能相对接x16损耗还是比较大。
娱乐大师在1080p下跑分3070接PCIE3.0x4损耗约20%;接雷电3损耗约40%。2077在2K分辨率下实测3070接PCIE3.0x4损耗15%左右,约等于3070变成3060ti。
显卡性能越高损耗越大,娱乐大师测试不准,实际损耗应该没这么大,
2070、2060这类显卡损耗10%以内,1050ti几乎无损耗。

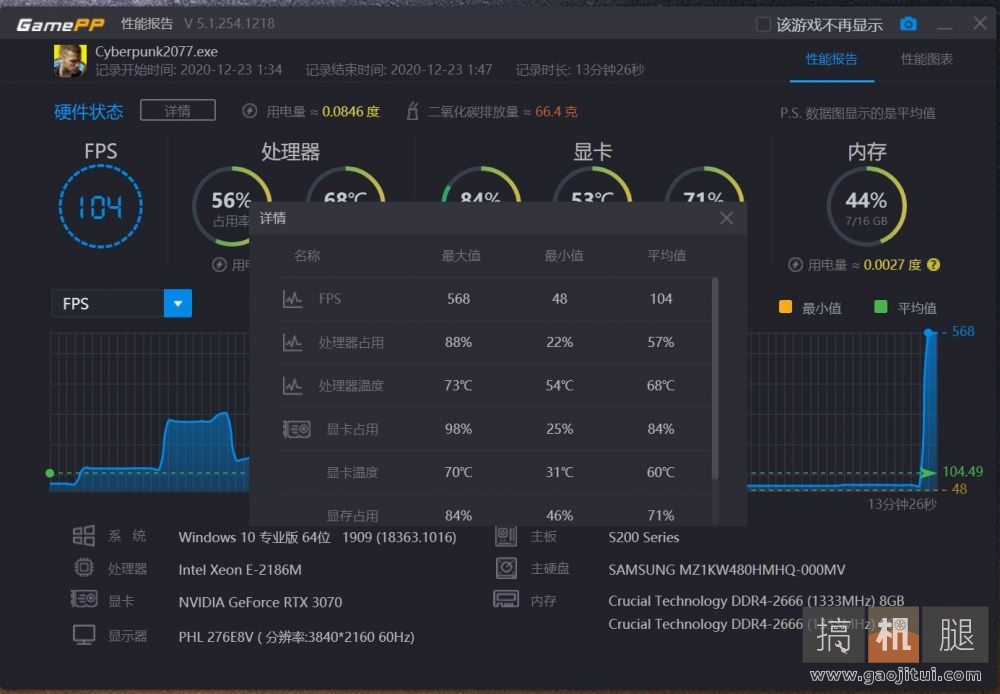

2077实测,2K分辨率、光追中特效 、其他默认设置,实测损耗没娱乐大师这么大。CPU功耗在40~80w之间波动 能维持在全核4.2;CPU为机箱内温度,显卡由于3060ti没改好,采用外挂风扇测试。



七、DIY

对于一些喜欢DIY的用户可以通过跟换中板 实现一些骚操作,

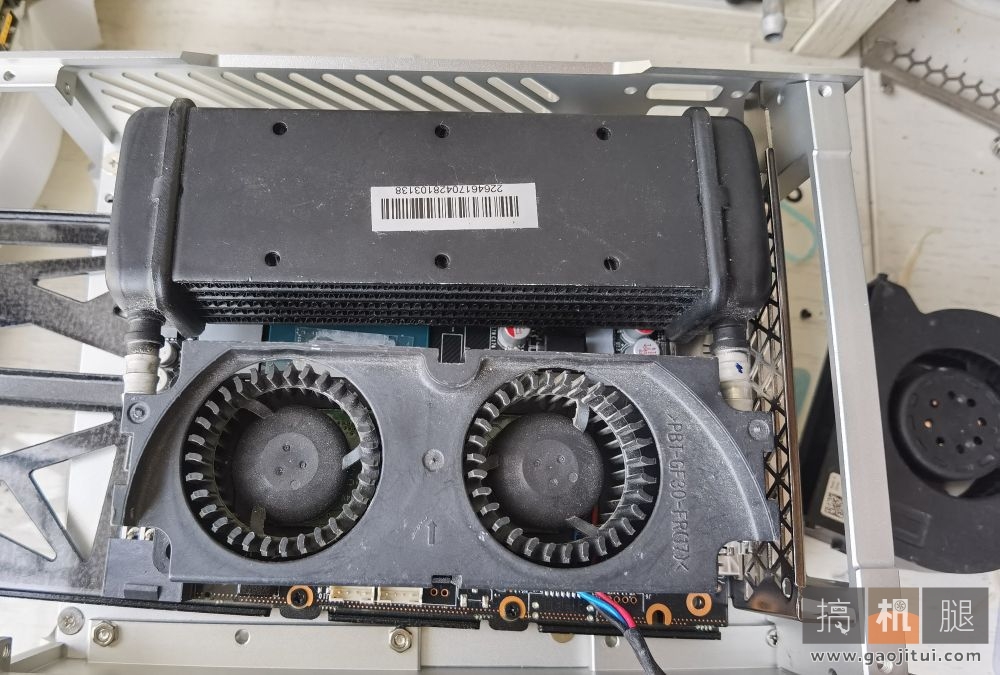

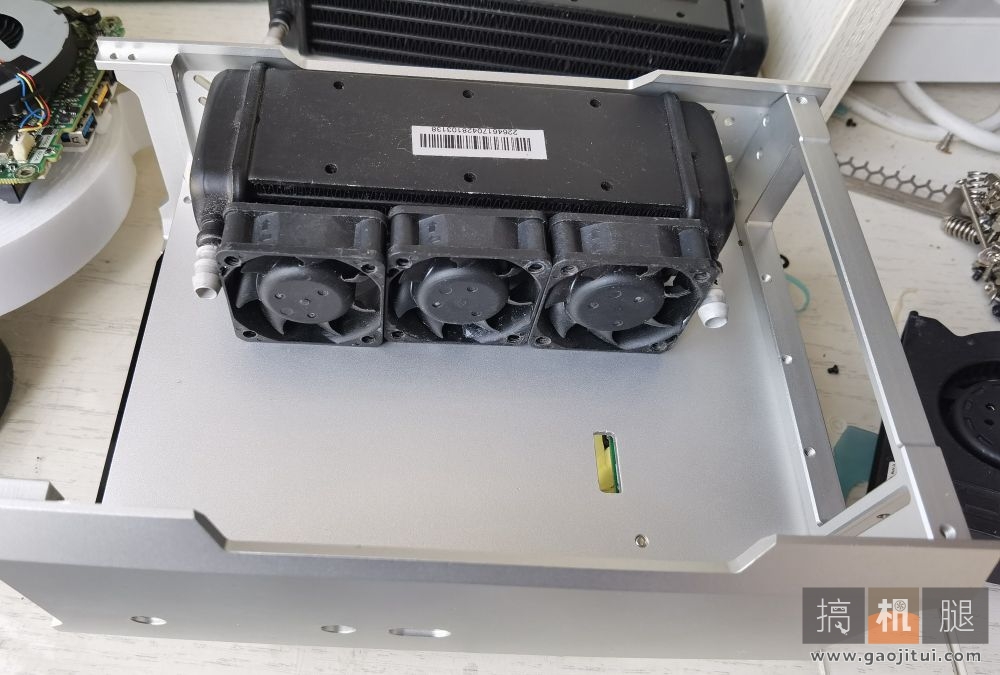

比如核显强行上水冷或者显卡上水冷

高性能显卡也可以通过改散热显卡散热,加强机箱散热,
特别是买不到短卡情况下可以使用短PCB显卡改反向涡轮 。

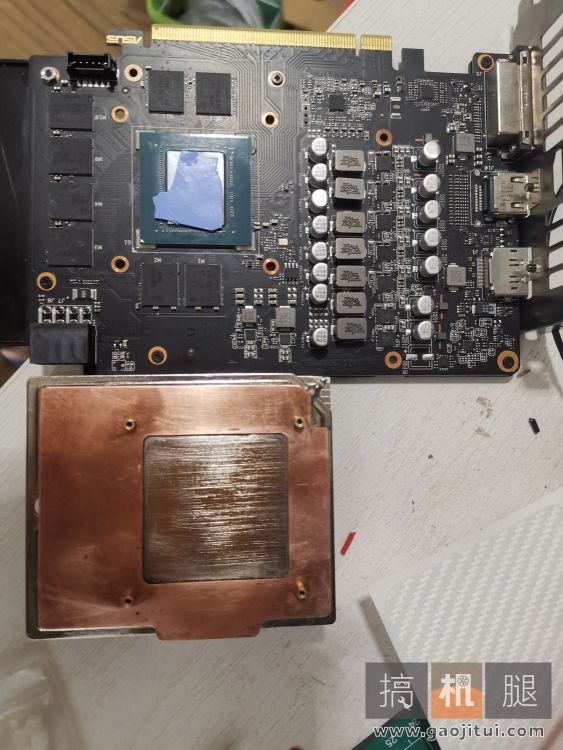

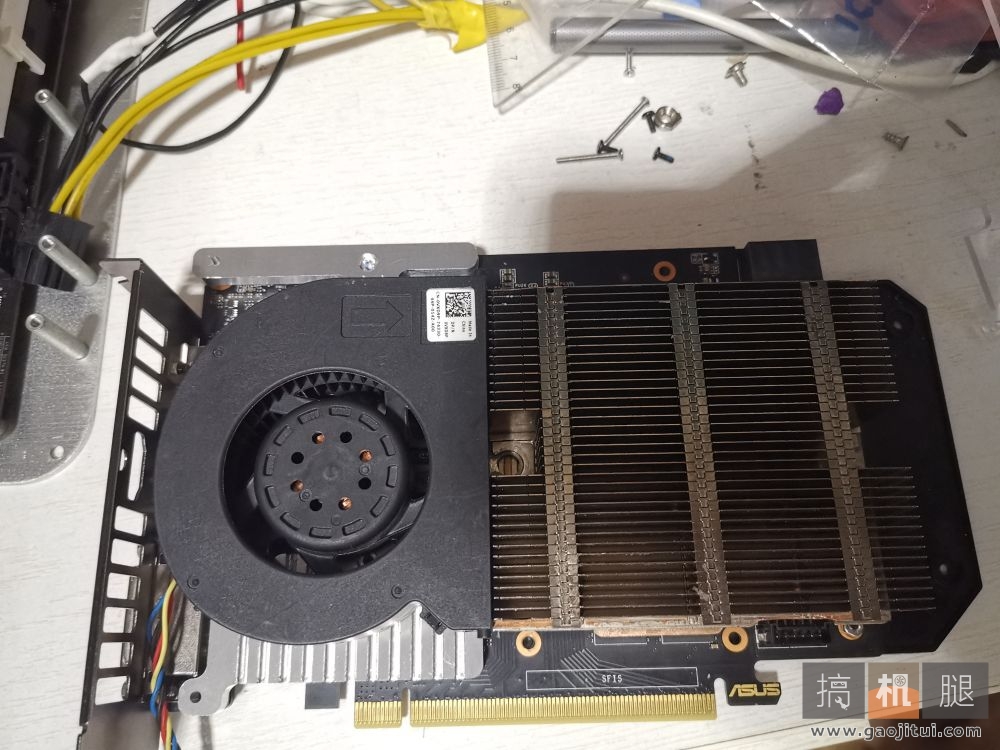

下图华硕
2070mini改为170cm显卡,和旗舰一样的真空腔均热板直触核心,反向涡轮配合这机箱就很妙了,强制垂直风道。
