[原创]台达500W 小1U FLEX电源改静音、内改线

4 年前 24 13,845 13

作者:诚实可靠小郎君

一、前言

作为一个垃圾佬,前段时间买了一些台达500W的FLEX拆机电源;恰好论坛要推出使用FLEX电源的A4机箱,就在这分享一些FLEX电源的改装的心得;主要改装内容为内改线和散热风扇改装,每一项都有两个方案。
这款电源已经早停产了,比较很稀有,按照灿头垃圾佬的说法就是能拆出500W的概率不到1% 99%+的都是400W。
某宝和某鱼遍地400W拆机达 80块钱左右就能买到,500W却几乎找不到原生拆机;绝大部分都是用400W换壳,多问一句客服就会说峰值500W,当然直接看内部结构也是很好分辨的。

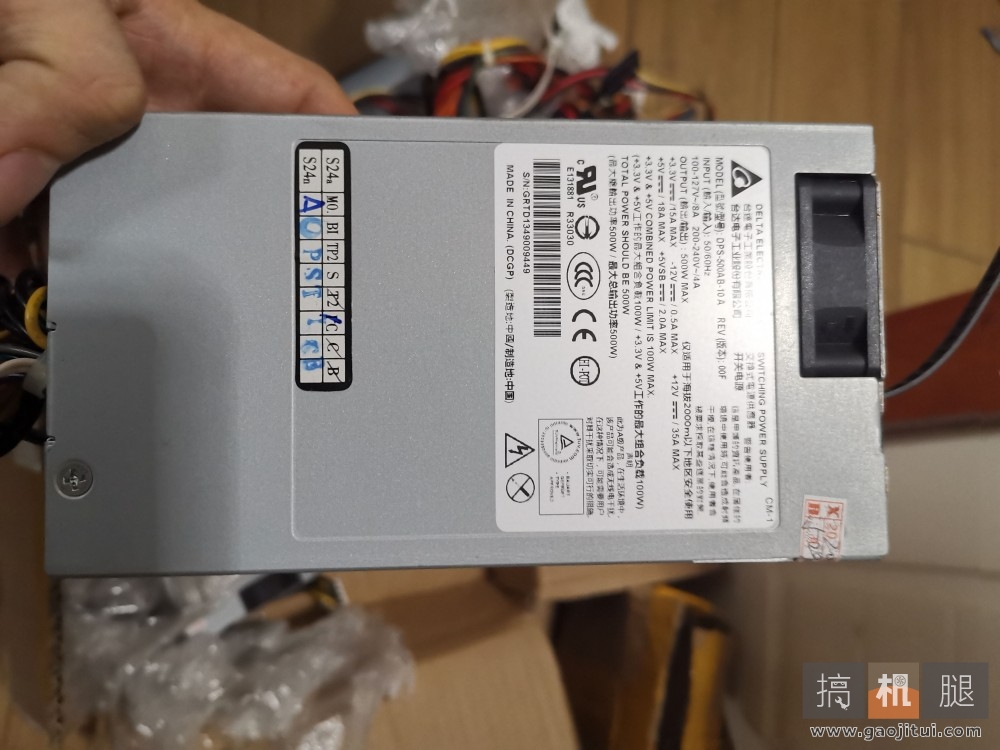

相对与400W来说,500W是单路12V ,白金转换效率,功率更大,发热更低 ,两年前买到一个 但是翻车了 这次难得碰到 果断剁手一箱,打算给大奶、二代、三奶都换上。收到货后发现这批出厂序列号都是13年底的,但是成色都还很新,比之前买的那些拆机电源好多了。

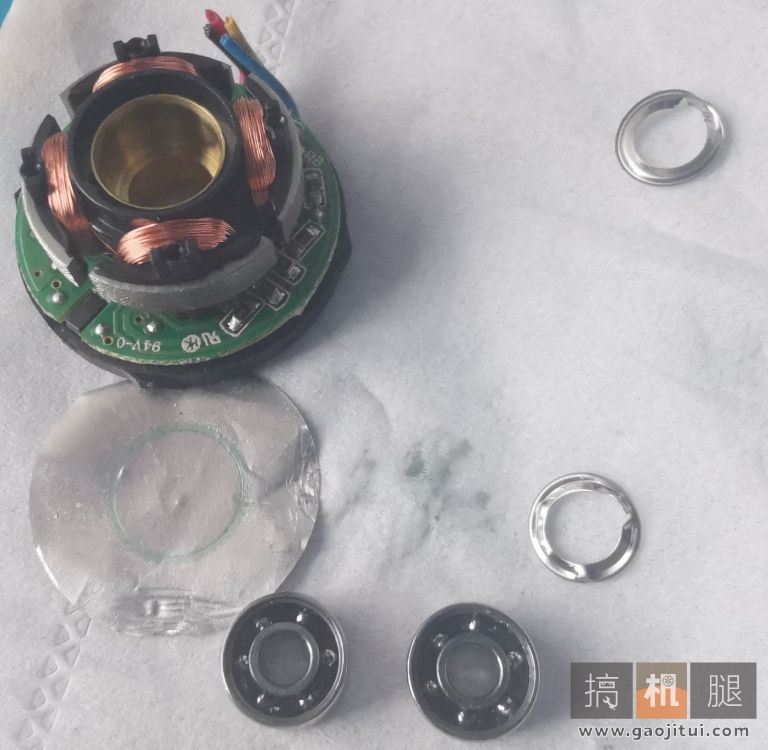

风扇轴承内润滑油也很新 ,应该使用时间不长的。

二、内改线

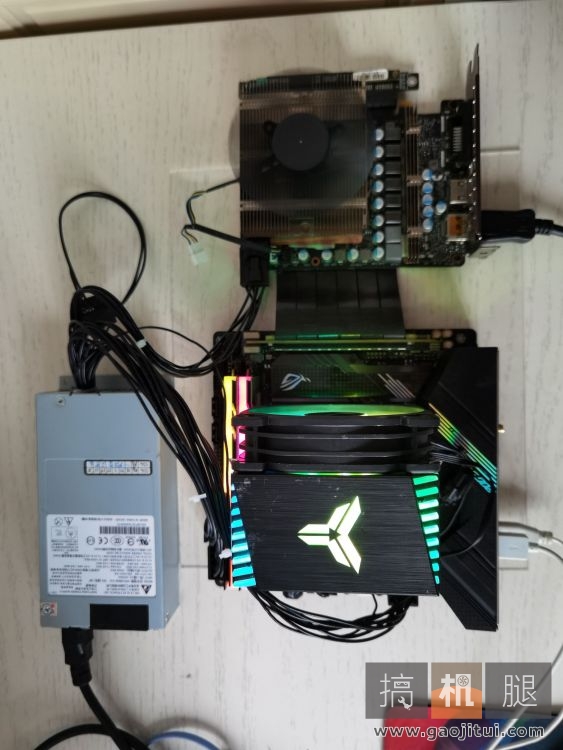

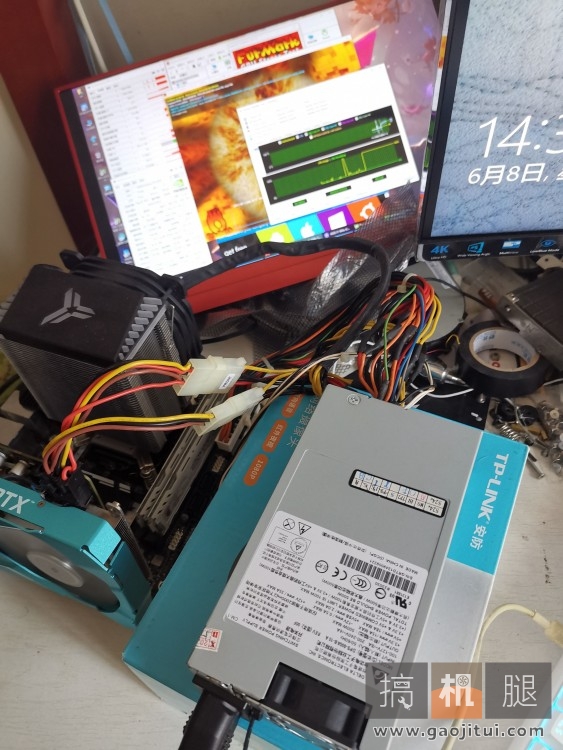

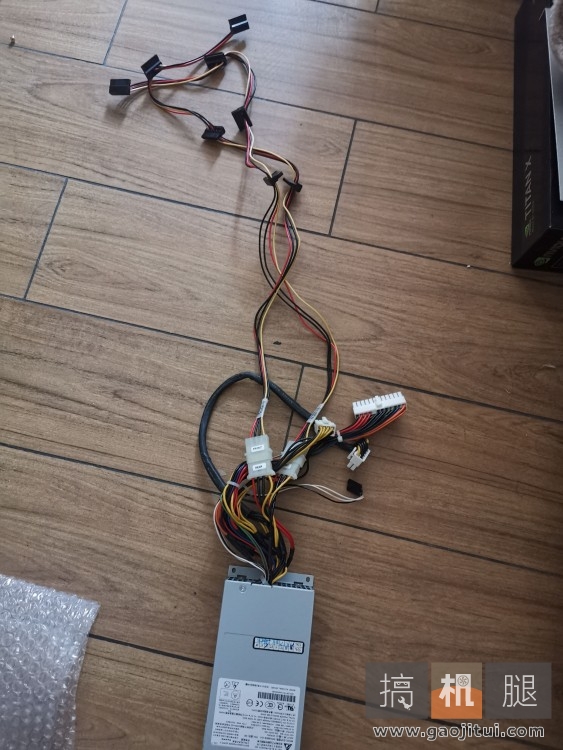

电源改装之前先简单测试电源是否能正常使用,用两个大D插口转显卡8pin;测试平台为9600KF小超5.0+RTX2070 单FPU+甜甜圈双烤,平台功耗330W左右。

取下电源风扇和导热硅脂片并且剪掉原装线

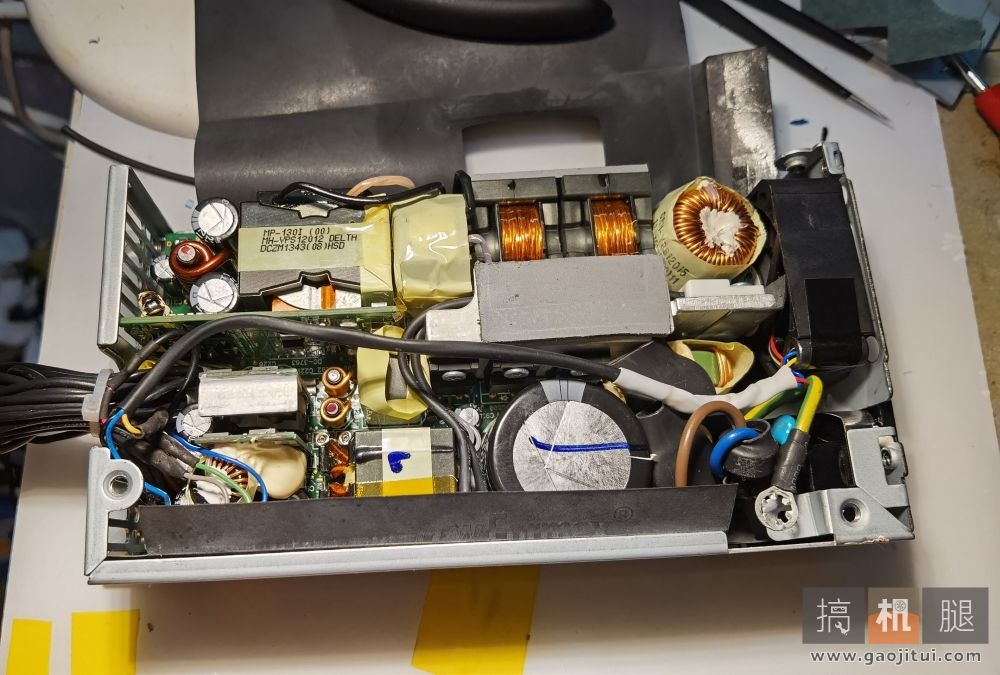

拆下电路板

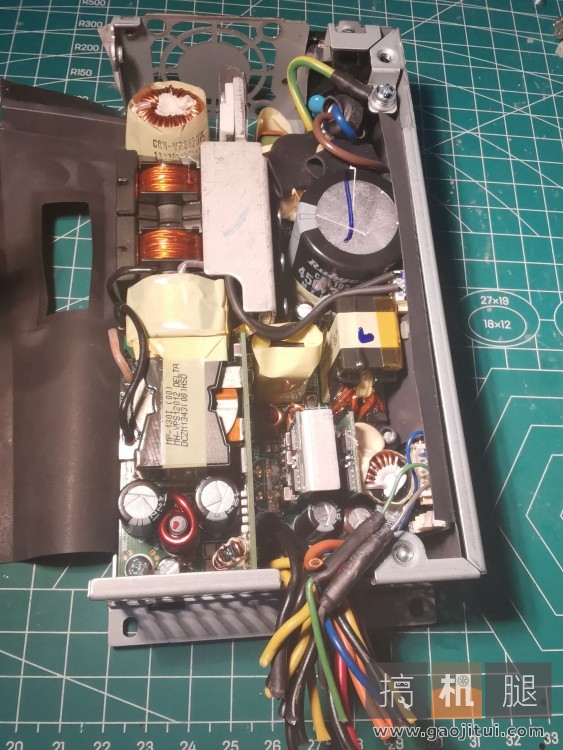

拆除原装线 ,台达这款电源采用带倒刺的端子固定到PCB上,拆除有些难度;
可以先用平口钳剪掉部分端子再用电烙铁加热焊锡拆下,而且得控制好温度,温度太低焊锡不化,温度太高容易弄烧焊盘。

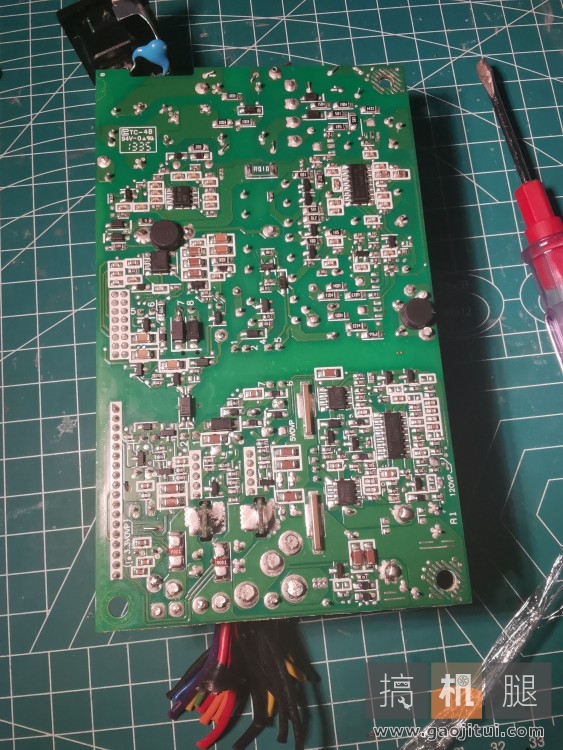

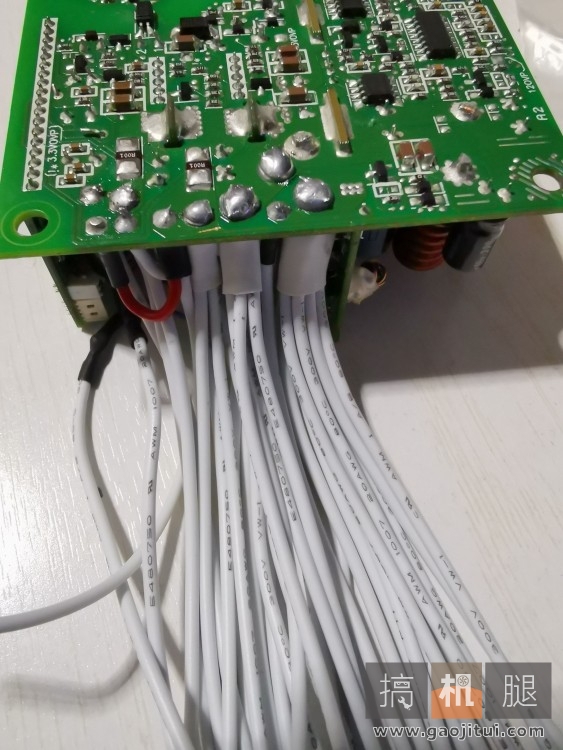

焊上内改线,除了12V只有一个焊盘 要穿过9根线比较麻烦,其他孔位对应好电压焊上即可, 另外5V电压需要焊一根线用风扇供电。

方案一: 全20AWG硅胶线
24pin=2x12V+2x5v+2x3.3v+3xGND+5vsb+pson+ psok+-12v共13根线。
CPU8pin=4x12v+4xGND 共8根线 显卡6+2pin=3x12v+4xGND共7根线 2.5寸硬盘=1x5v+1xGND共两根。
不同电压的线束均套上热缩管 避免翻车。

方案二:简化线 24pin=12V、5v、3.3v、GND各采用一根18awg ,5vsb、pson、 psok、-12v各采用1根20awg根线 共8根。

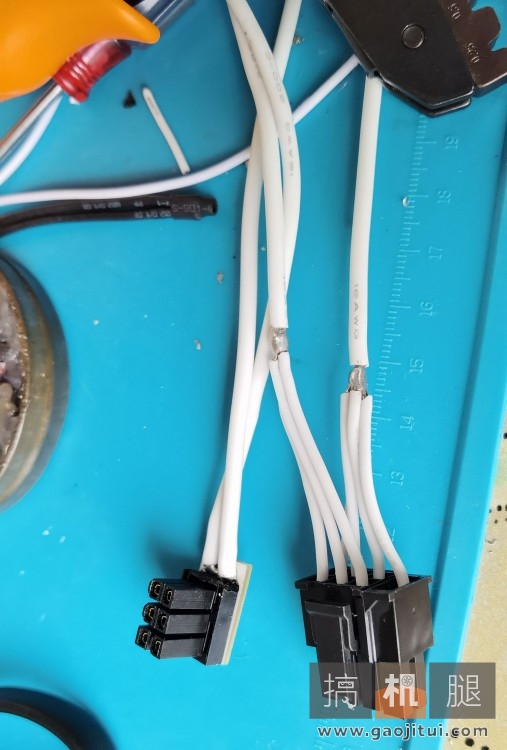

CPU8pin =2x16AWG后分接8x20AWG 显卡6+2pin=2x16AWG后分接8x20AWG;2.5寸硬盘=1x5v+1xGND共两根。

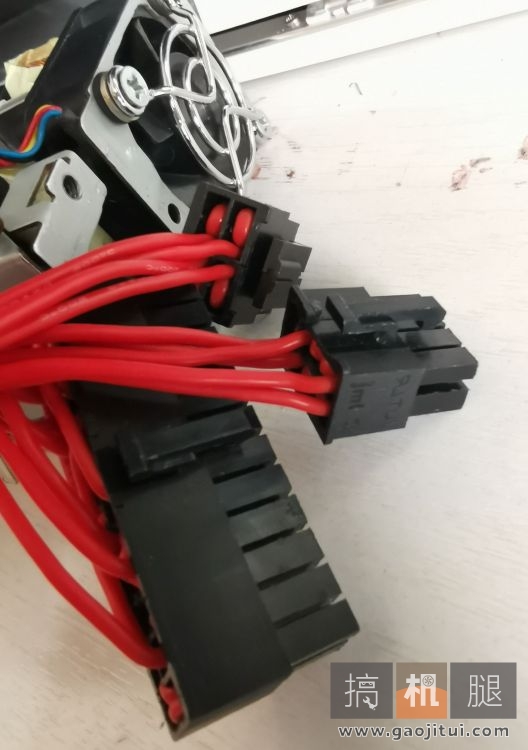

方案一套上胶壳

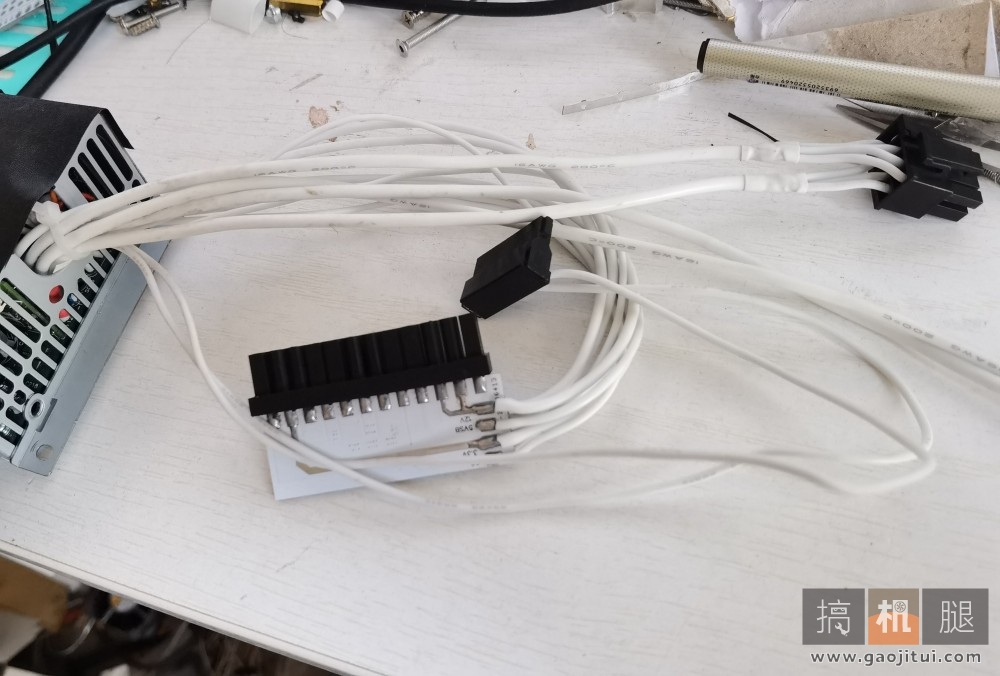

方案二 并线 并焊上24pin转接板

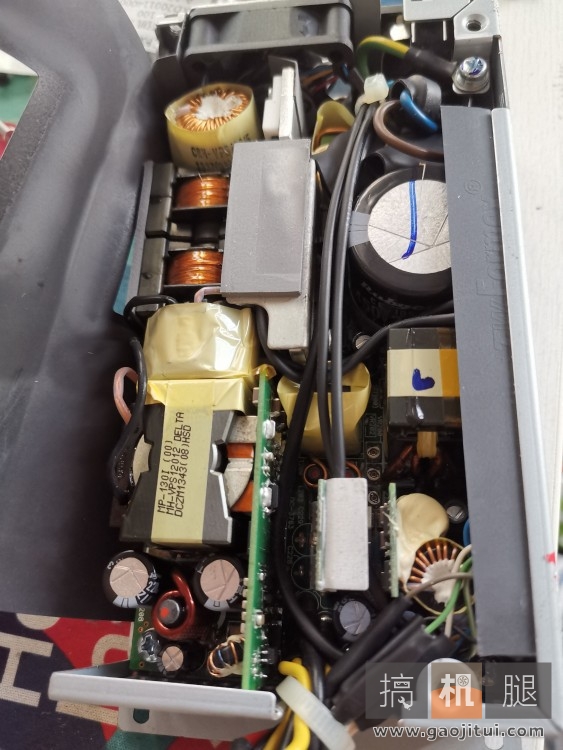

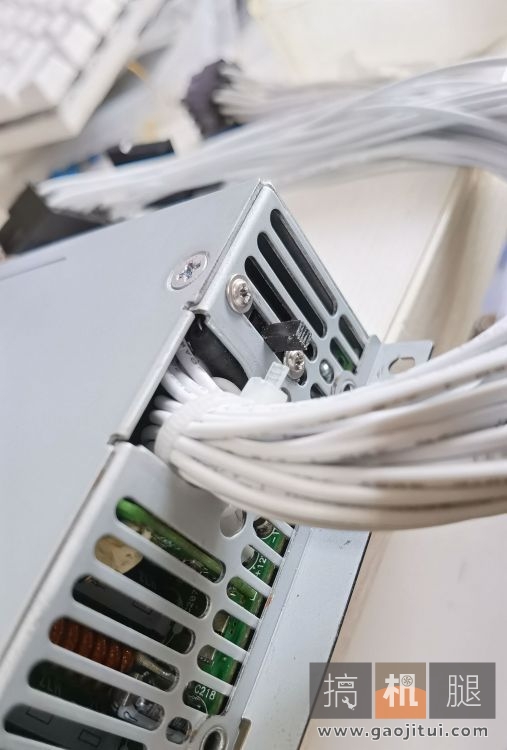

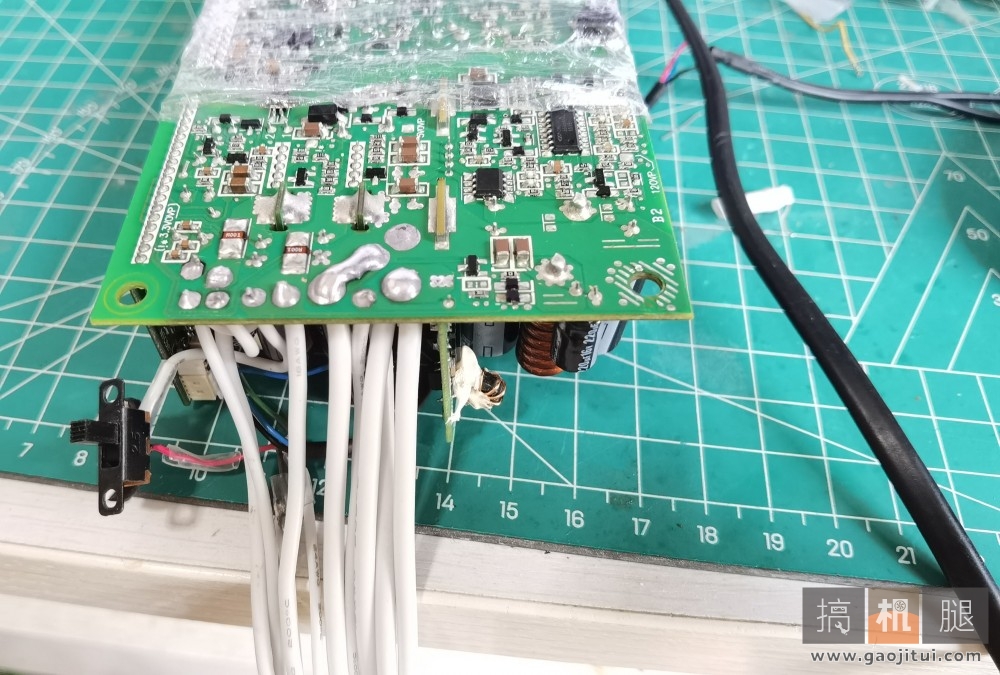

把电源电路板装到PCB外壳内 方案二出线端要比方案一简洁不少

虽然两个方案线材都缩水了不少,但是砍掉都是多余的线,上古24pin缩水后12V 5.5v 3.3v GND这些最少都有两根线和两个端子以上,双保险;
线材都按两倍以上载流量预留的,不需要担心会炸。

三、改风扇

先介绍原装风扇

双滚珠 万转暴力扇 全速12500转 ,风扇往电源里面吹,而且温控策略很极端,只有全速和超低转速两个档位。
电源刚启动瞬间风扇去全速,过几秒后就变为超低速模式, 低速模式下转速不到2000转,耳朵靠近基本没声音,当然也没风的;
这就使得电源使用一段时间后就积热,再加上原装风扇直接吹到负责温控的热敏电阻上,只有电源积热到进风口处
(此时电源外壳整个外壳很热了)才会触发暴力模式几秒,几秒后把热气吹走 又变成超低速模式;
由于低速模式转速非常低 就是待机或者轻度使用情况下, 都会40分钟左右触发一次暴力模式,反复循环。
原装控制策略应该是专用在自带暴力风道的服务器上的,万转风扇都压制到超低转速,如果按原装策略换上低转速扇就只会被压得更低。
因此原装控制策略是不能用了。

风扇选择
对于不少人来说,台达改风扇是比较麻烦的,主要两个原因:
1.电源检测不到风扇转速信号就会断电,必须选择带转速信号的风扇。

2.只能选用4015风扇,不用4020建准网红磁悬浮风扇;一般来说扇叶越薄,同转速下风量越低 ,只能烤拉高转速弥补,但是噪音也随之增大,完全吃了尺寸的亏;
再加上4015 12V没什么好风扇 基本都是双滚珠轴承 能选择很少。
因此台达改风扇一直被不少网友吐槽。

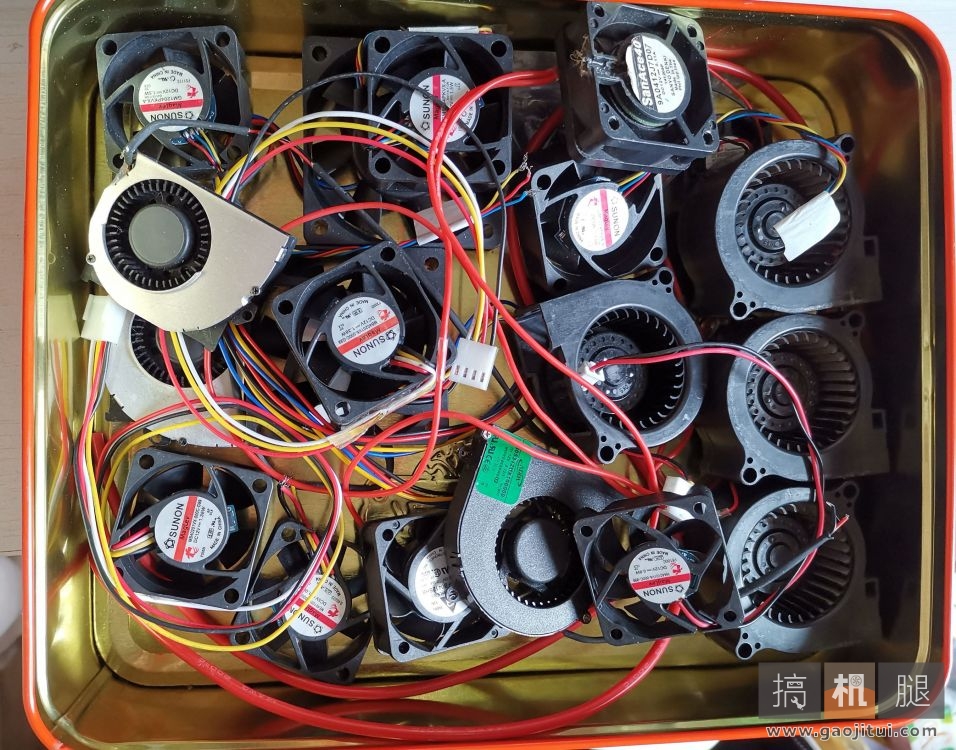

两年前楼主也是被逼无奈只能强行锯电源外壳+锯风扇外壳强行上建准4020磁悬浮风扇,但是操作起来也是比较麻烦的。

直到最近另辟蹊径去寻找5V风扇,发现了这款风扇;
简单说就小转子,大扇叶,液压轴承,有动平衡校验 可以在低转速下获得更大风量,虽然满转速只有4500左右 ;

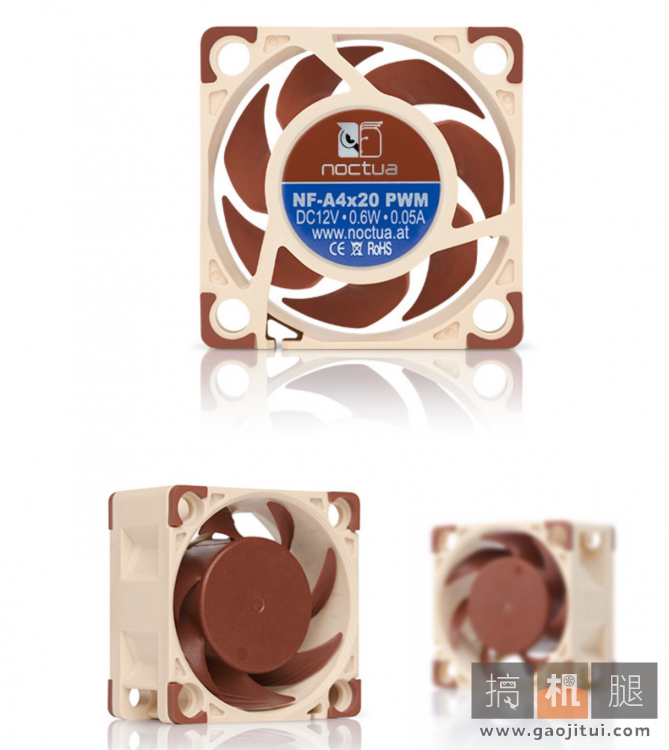

但是风量要大于5500转速的猫头鹰4020风扇,同转速下风量也比网红建准4020磁悬浮大,动平衡比建准好太多了。
这就一下子解决台达电源的两大难题。

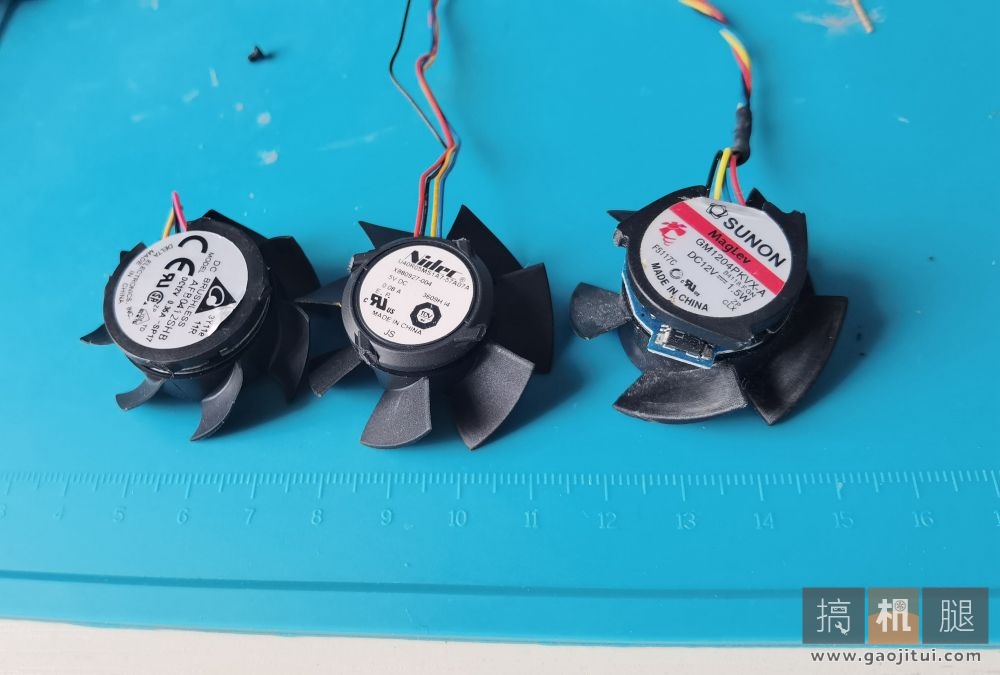

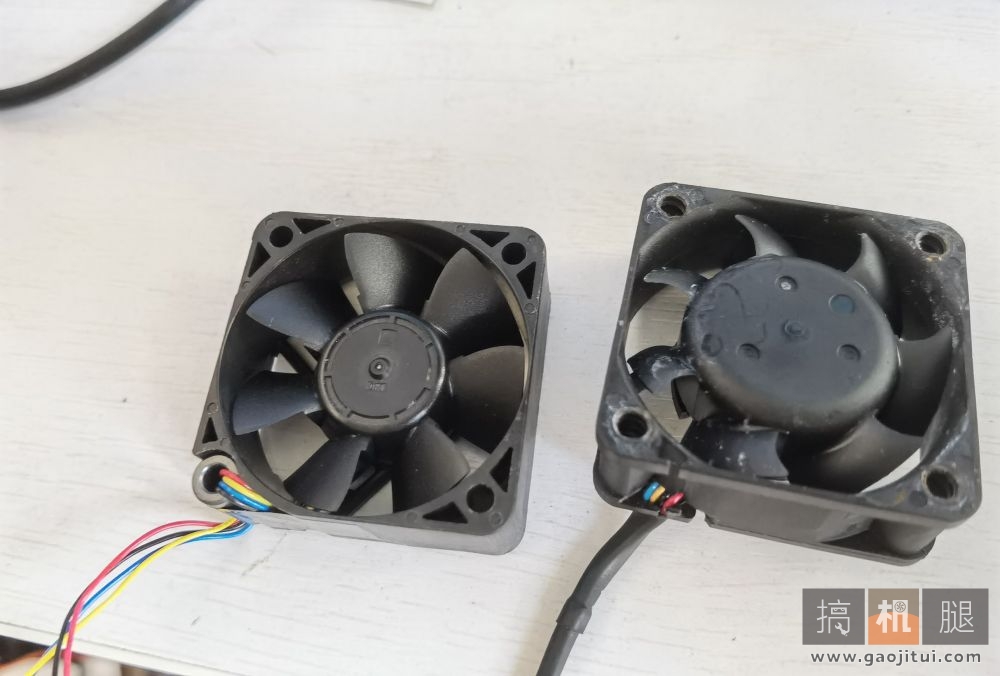

通过图片对比可以看出转子要比原装风扇和猫头鹰4020小很多,而且扇叶很大,甚至不输建准磁悬浮4020,物理开挂最为致命。

风扇U40R05MS1A7-57A07A

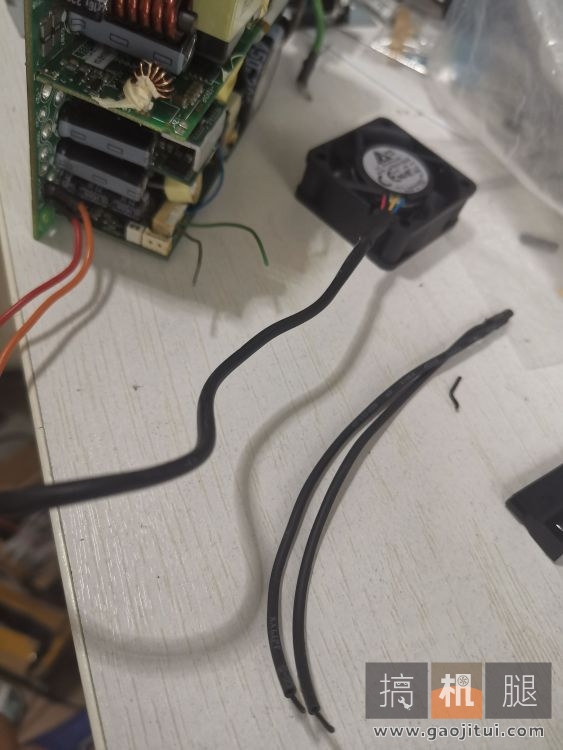

选好风扇直接拆下风扇 剪掉风扇控制的热敏电阻(留着也可以,但是碍地方)

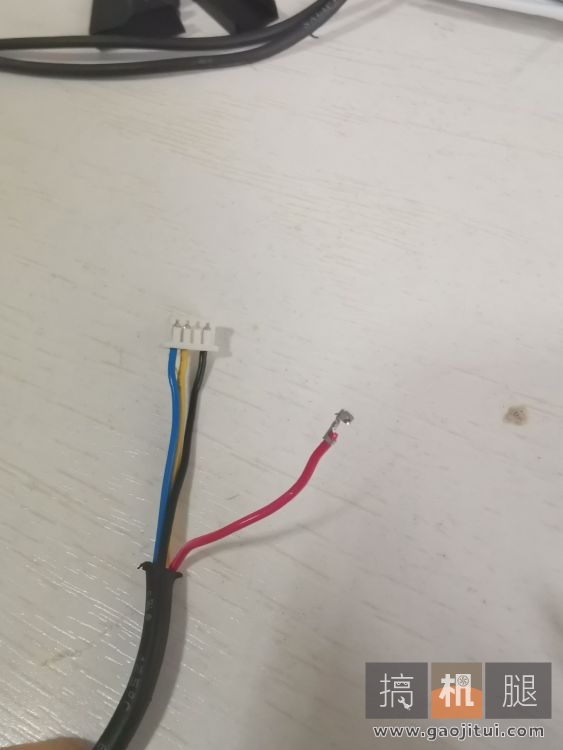

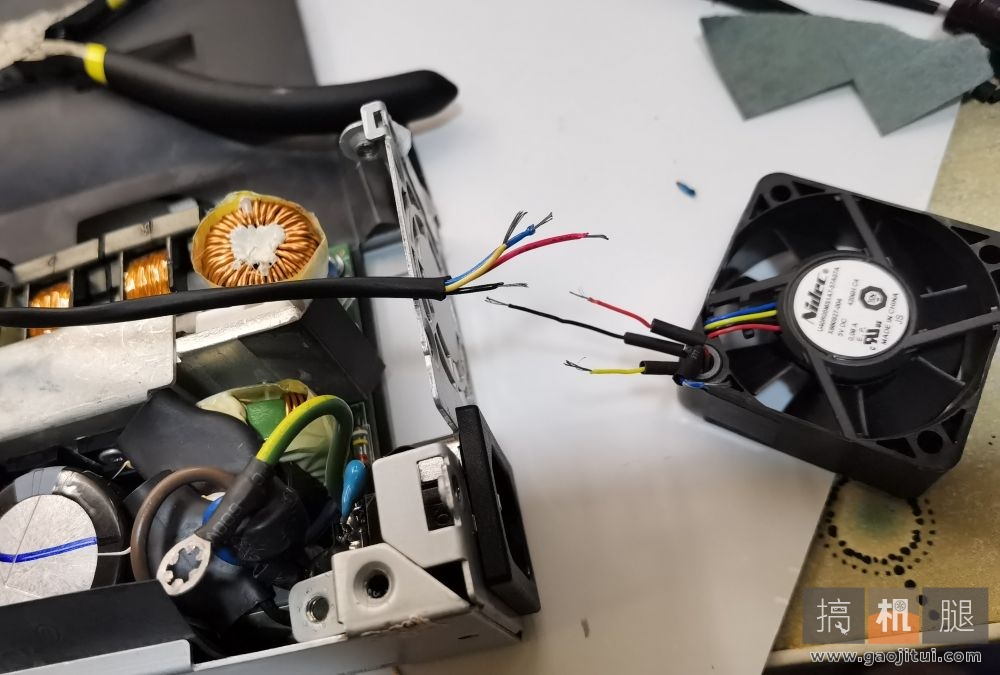

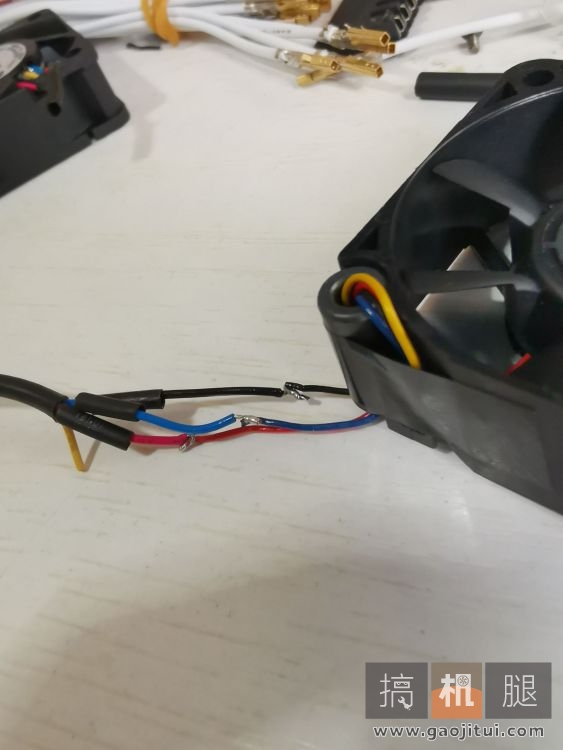

换上风扇,因为这款风扇原装线比较短,只能接线了 ,按对于颜色接线即可:
红色 5V电压
黑色 GND
蓝色 转速信号
黄色PWM控制线
错开接线口位置,可以避免接线处过于臃肿和短路缝隙,提前套上热缩管并且上焊锡。

之前已经否定了原装控制策略,而风扇是5v电压的,因此电源一侧的PWM和12V不需要接,直接抽出黄色和红色线,只留黑色和蓝色

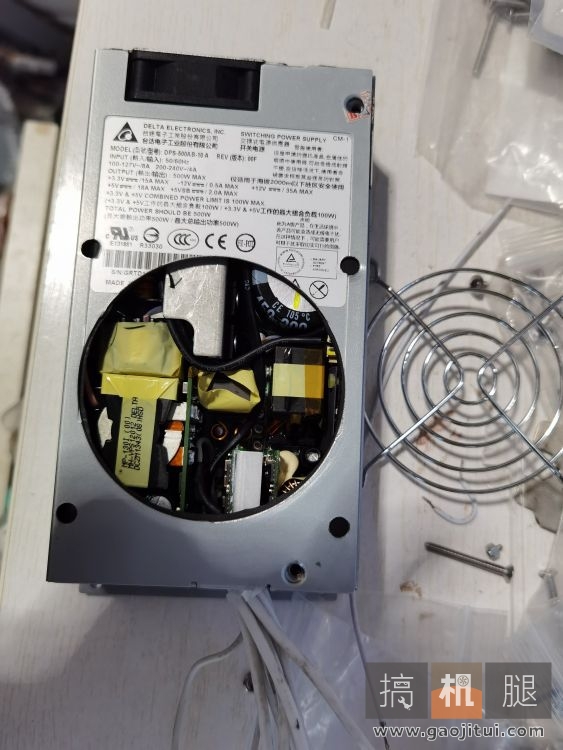

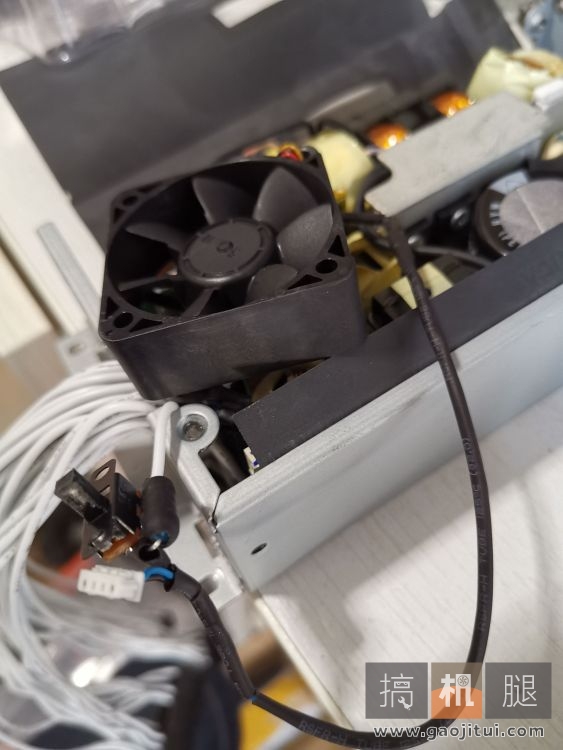

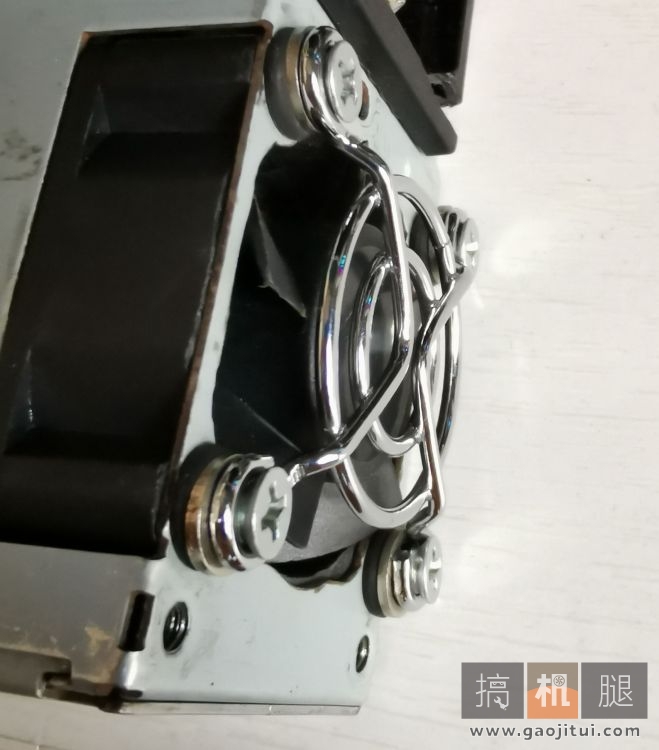

装上风扇

风扇转速控制策略分为两个方案

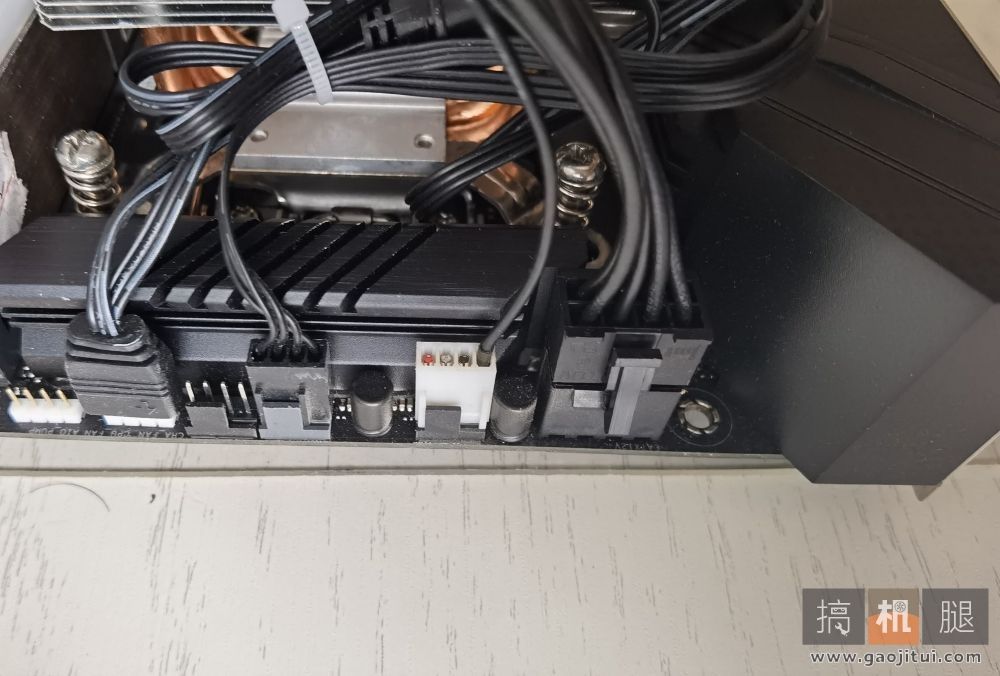

方案一:风扇侧红线直接接之前预留的5V电源线上;主板控制电源风扇转速,根据温度与功耗成正比关系可通过CPU或者显卡温度控制电源风扇转速。
直接把风扇一侧的PWM 延长出电源外,并接上只有PWM线的主板风扇插口,盖上盖板,得到一个带风扇插口电源。

方案二:对噪音不敏感的,可直接手动匀速控制风扇转速。
在风扇5V电源处串联电阻及双档位开关,电阻值根据平台功耗选择,图中一档为串联12欧电阻,二挡为直接接5V电压全速运行;
此开关可以作为冬天与夏天的切换开关

盖上侧板 得到一个尾部带个小开关的电源。

不管如何改,最重要是的要保证风扇有一定的风量,不能盲目追求静音换上没有风的风扇热;
如果风扇没有足够风量,电源很容易积热导致触发过热保护或者直接热炸。

三、上机测试

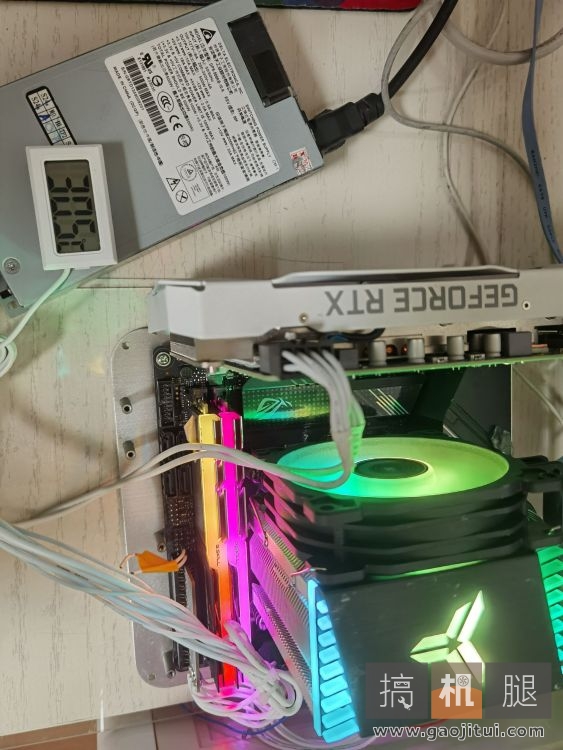

测试平台为10700+RTX2070 室温30度

插上电源PWN线。

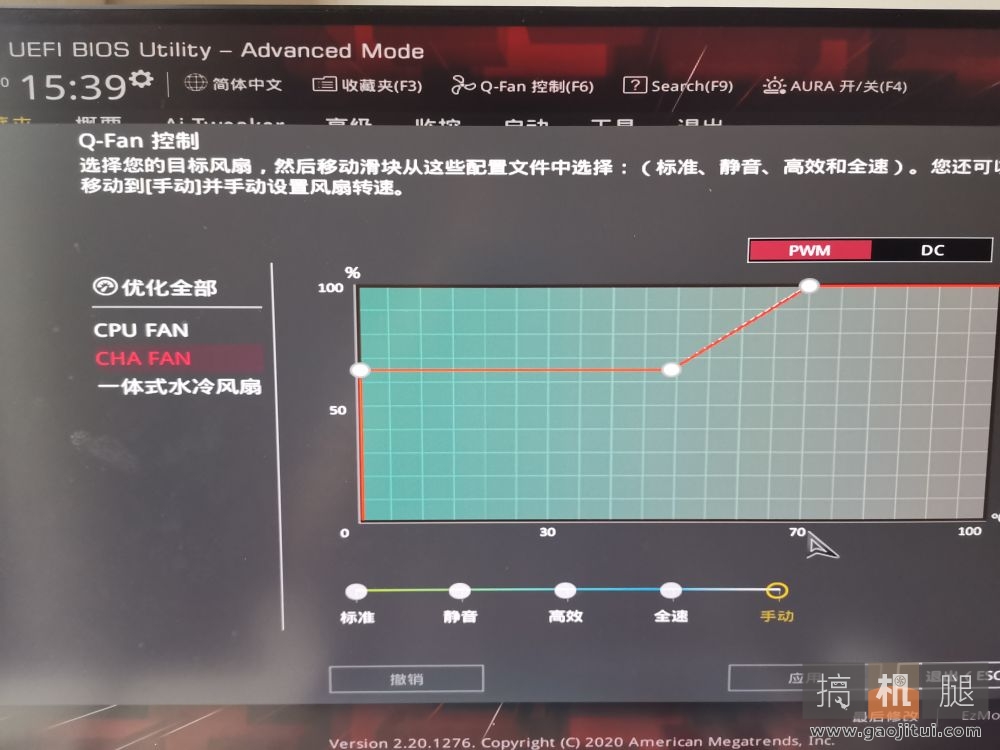

控制电源风扇转速 由于平台功耗比较大 风扇策略尽量拉高一些

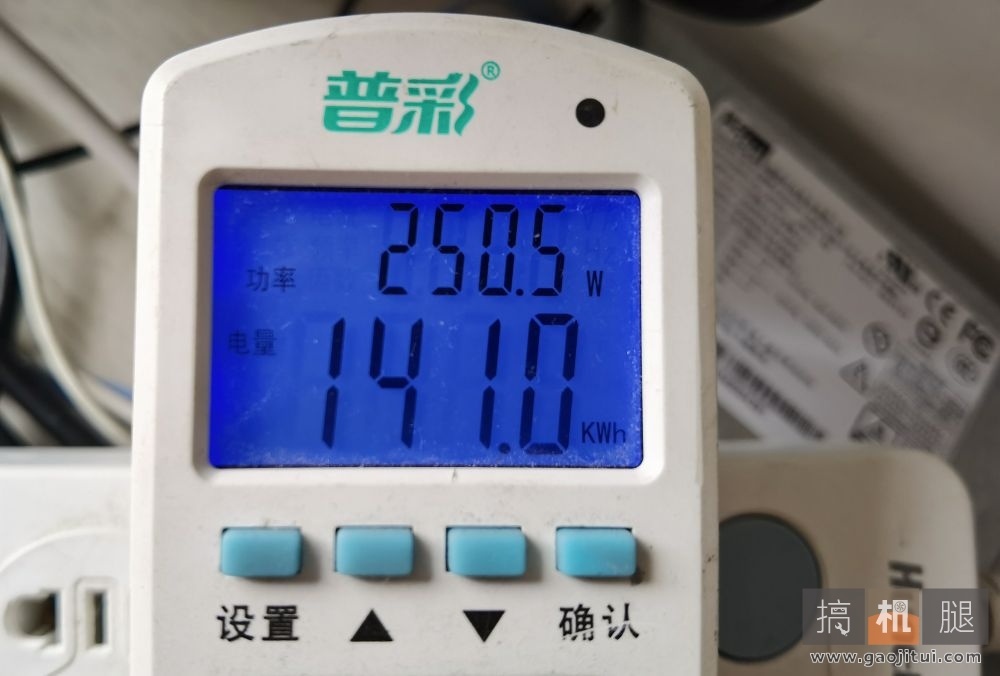

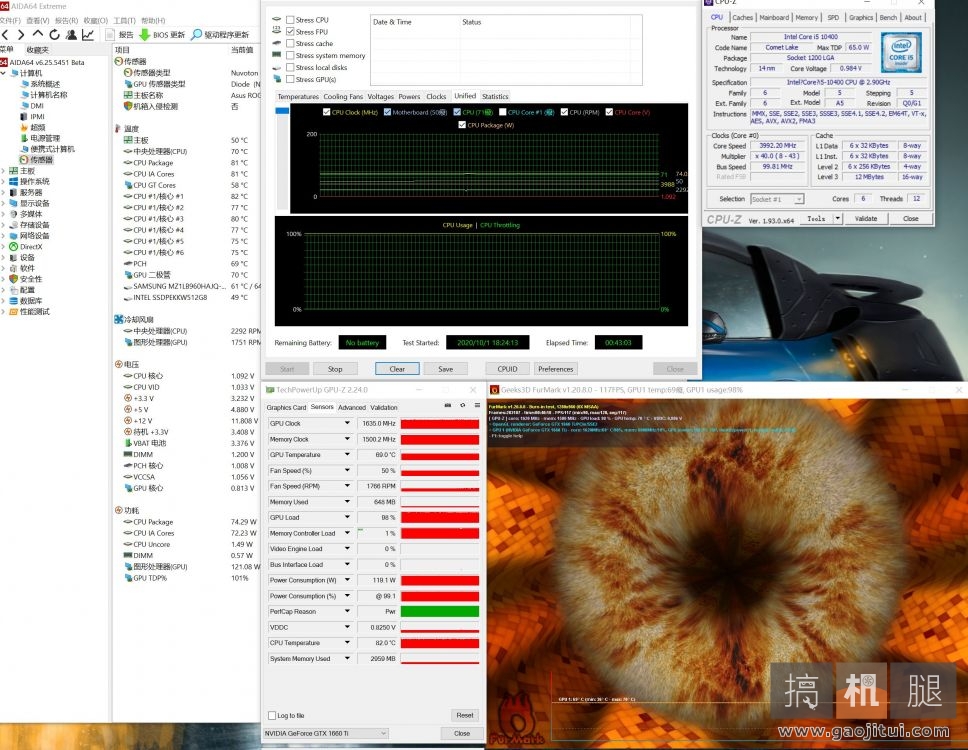

在没有机械硬盘和其他风扇下 直接单烤FPU功耗+甜甜圈 功耗仪显示377 算上电源转换率 整机功耗大概350W

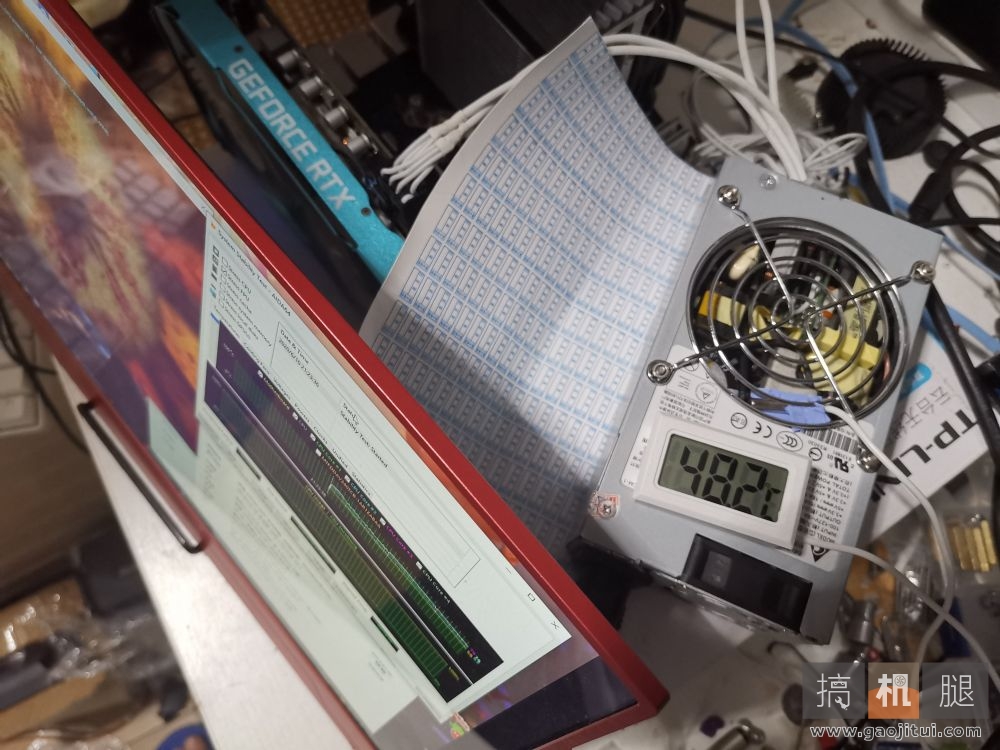

在电源风扇全速状态下 烤机40分钟外壳比较热 但是没过热保护

随后把风扇转速控制在75左右%,烤鸡20分钟过热重启了,看来这个平台下电源发热是很大了。
至于噪音,这个时候其实不需要考虑电源噪音了;
2070短卡在满载情况下,不管是影驰原装双风扇散热器还是我这个魔改散热 风扇保持在2500左右基本和电源风扇全速噪音一样了。
热管在焖罐机箱内噪音甚至会盖过电源风扇声音。
这个方案的好处是可以根据整机负载调节电源风扇转速 尽量把风扇噪音控制在显卡和CPU噪音小就行了

方案二 平台是10400+1660ti 算是主流的ITX配置 这个配置耗功耗比较低
戴尔1660ti 散热是影驰2070拆下来的 不要在意这些细节

双烤下来 整个平台功耗230W噪音,负载率没到一半,整个电源发热还是比较低的 外壳不烫。
串联12欧电阻后噪音为45.9db 相当于屌丝伯400、AXP90这些小下压散热器风扇满转速的噪音,噪音还是比较大。
类似于这种低功耗平台噪音可以选择串联更大的电阻。
当然这方案只适合对噪音不敏感的玩家,对于噪敏感用户还是用主板比较好。

关于风扇方向
电源风扇往内部吹风(原装台达500W、康舒500W用此方案)
优点:风扇直接吹到MOS散热片和变压器这两发热大户上,散热效率更高;
对于传统4L机箱,可以从机箱外单独吸入冷风,不用吸显卡CPU排除的热风;
同转速下风噪比风扇往往电源外吹小一点。
缺点:静音(低风量下)状态下风扇吹不透,容易造成电源末端积热,如果能在电源出2线端加风扇吸风效果会好很多。
特别是外壳没有开孔+改模组电源电源的,不建议用这种方案。

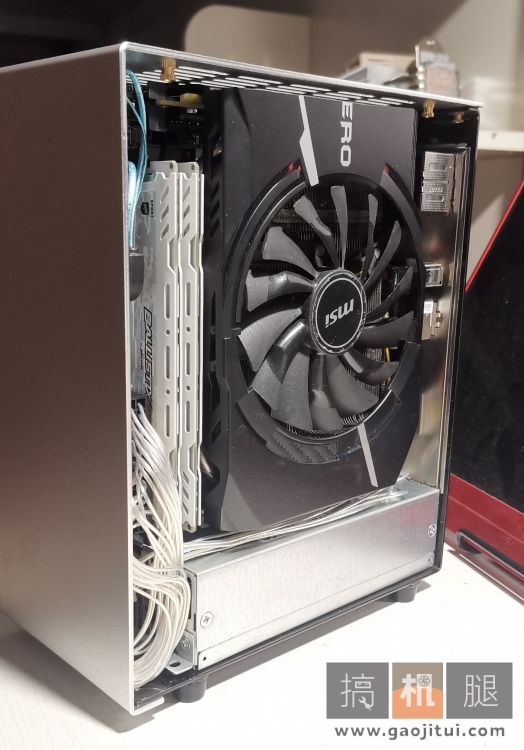

使用建议:电源负载率高、对噪音不敏感、顶部没有风扇焖罐传统4L机箱可以采用这种这种方案例如下图这个。

电源风扇往内外吹风(绝大部分FLEX电源用此方案)
优点:电源内部负压,可以保证电源风扇在相对安静(低转速)状态下不积热,即使是模组电源也能充缝隙中吸风。
缺点:高负载率状态下MOS和变压器的散热压力大;触发过热保护。
装在传统4L焖罐机箱内会把显卡和CPU热风吸入电源内,烘烤电源;
同转速下风噪比风扇往电源内吹大一点。
电源负载率低 、对噪音较敏感和可以提供独立进风口机箱的可以采用这种这种方案。
例如论坛的这款机箱,可以加设隔板强制让电源从机底部吸入冷风。



关于噪音
由于电源内部紧凑(缩水电源除外),在使用液压/磁悬浮风扇情况下,噪音基本来源于风噪,比如4000转速风扇单独使很安静,装到电源内部噪音就明显增大。
电源内部结构、转换率都差不多情况下,要追求静音只能减小风量,这个没有什么玄学;盲目换上无风的风扇只会让电源热炸。
因此减少噪音只能从以下几个途径入手:
1.选择功率大、转换率高电源, 一般金牌、白金的电源在负载率不到一半的时候发热度比较低;对于静音党来说,建议用钞能力解决,买500电源当300W用,买600W当350W用 。
2.优化机箱风道,让电源独立吸冷风,避免被CPU和显卡热风烘烤。
3.给电源前后夹击4015风扇、男上加男、以多打少。
4.胆子大一点,无限降低风扇转速,让电源在过热保护边缘付款试探。
早期有些胆子肥的卖家,直接把触发电源过热保护关机的热敏电阻剪掉,后果自己品,不建议大家这样搞。

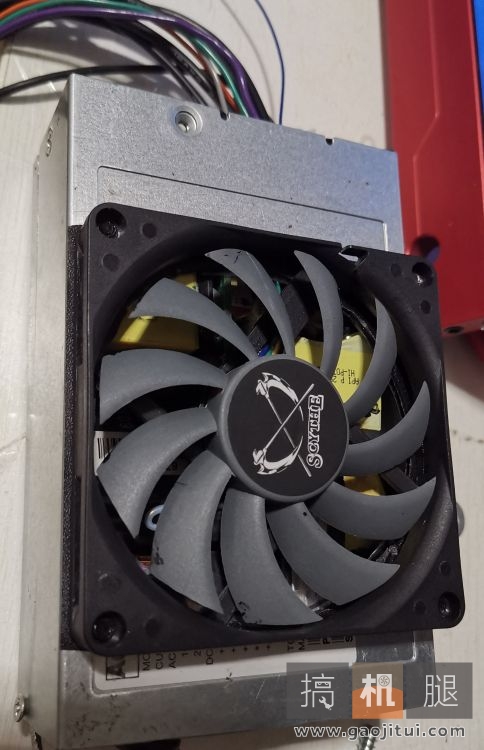

5.开洞下压8010风扇,这样才能真正解除封印;有8010风扇,他就相当于一个SFX电源,甚至比同功率的SFX电源强大不少的,把电源
‘’超频‘’使用都没问题。
