[原创]超折腾的精英N4200机箱

2月前 1 171 4

作者:阿四阿三

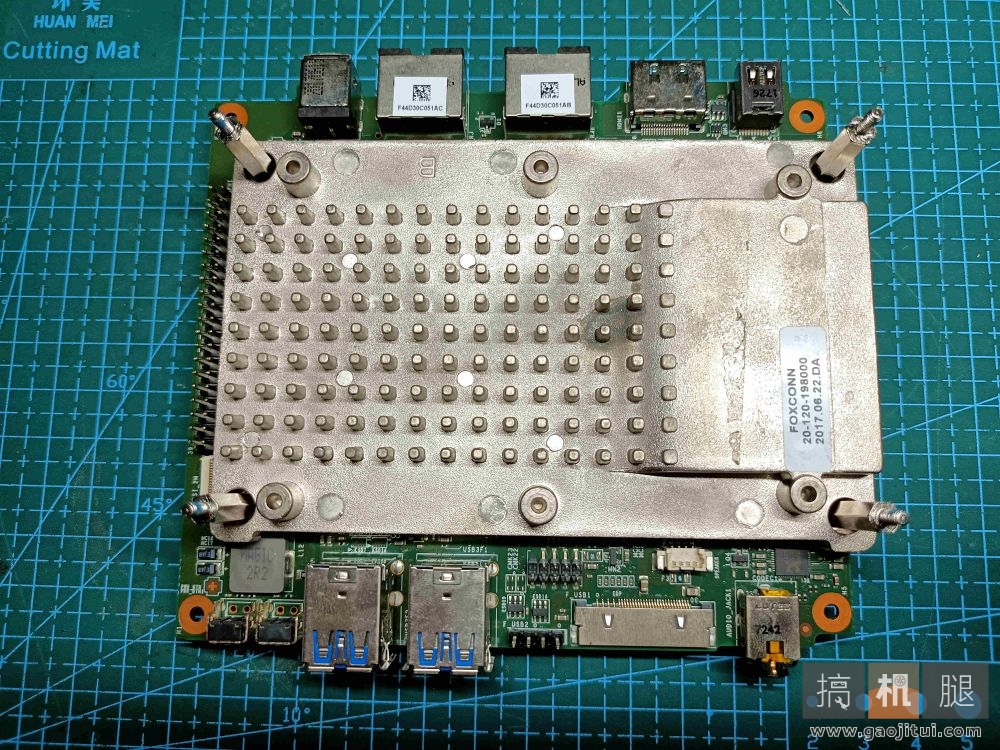

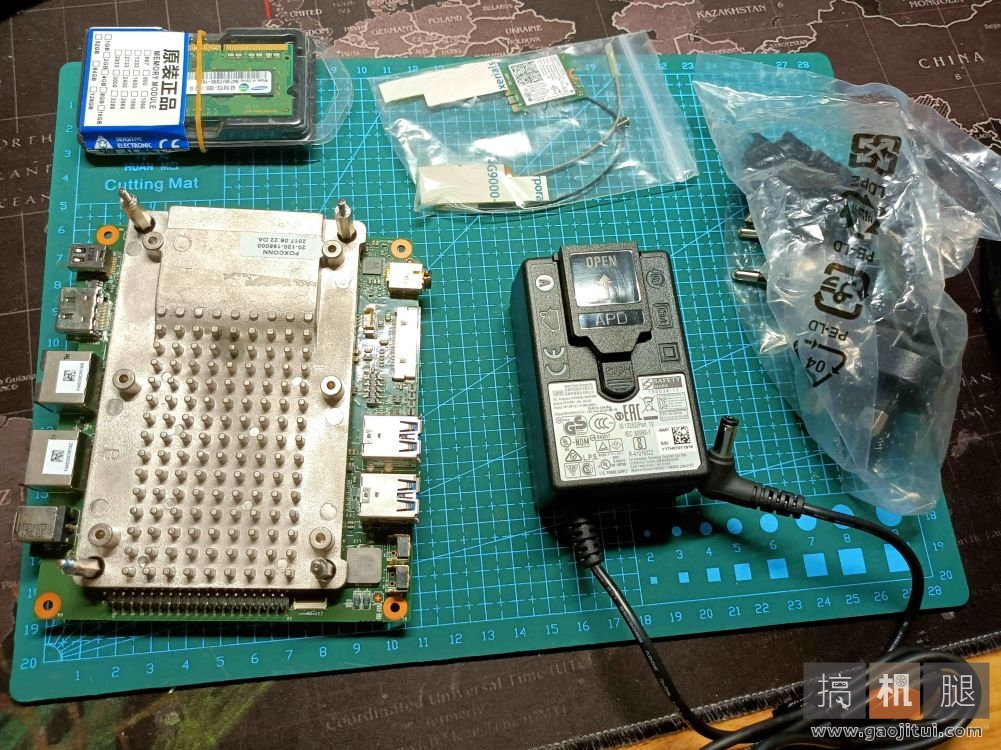

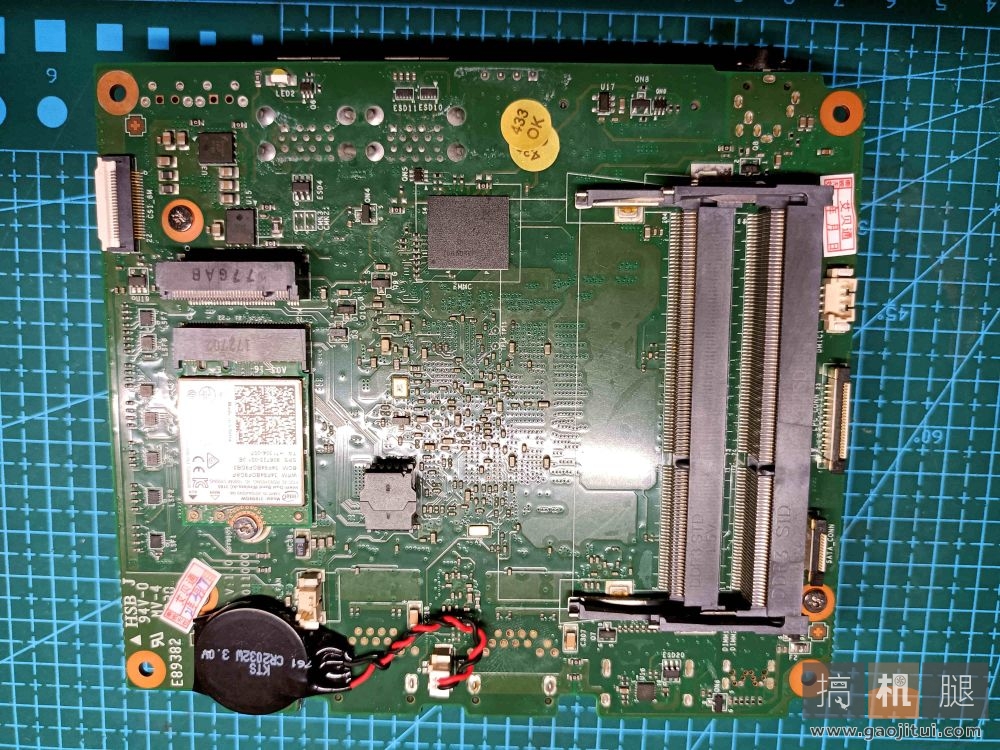

最近跟风460RMB入了块精英N4200开发板,集成N4200CPU、64GEMMC及带双千兆螃蟹,双通道DDR3L内存,Sata*1+m.2 Sata*1,M.2 Wifi*1因为是开发板,仅有板子和电源,商家也没有对应机箱

板子尺寸12.5*11CM,前后均有IO口,普通机箱肯定是不行了,只能定制了
淘宝询价定制一个基本1K以上,最后找到一个人家尺寸差不多批量定制的未开孔留样品

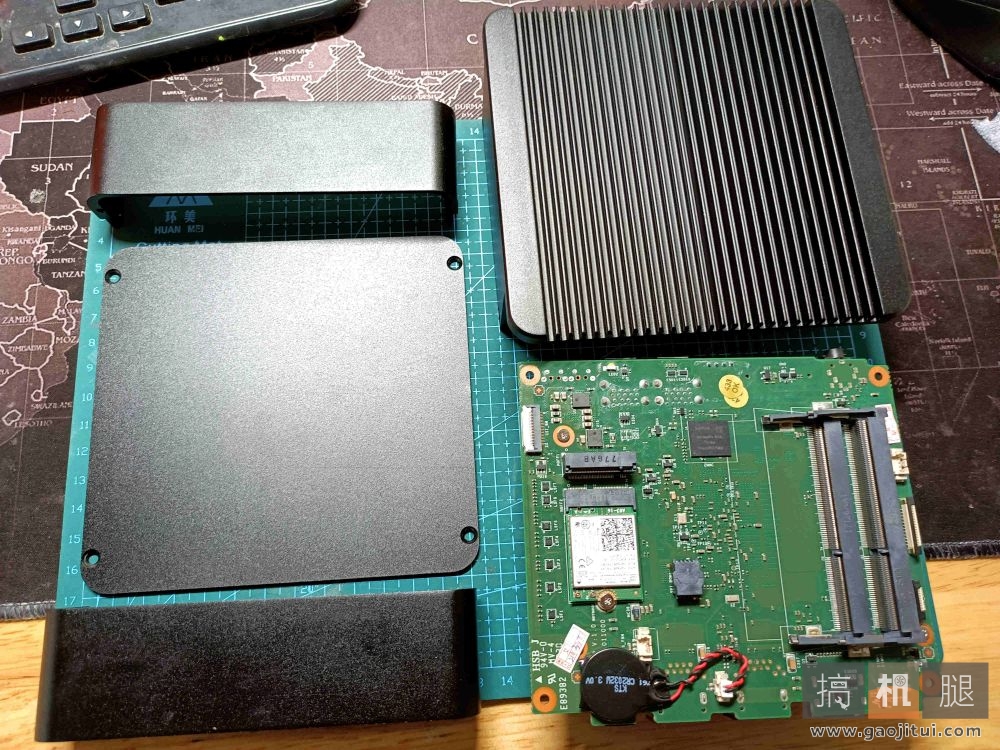

到手是未开孔状态

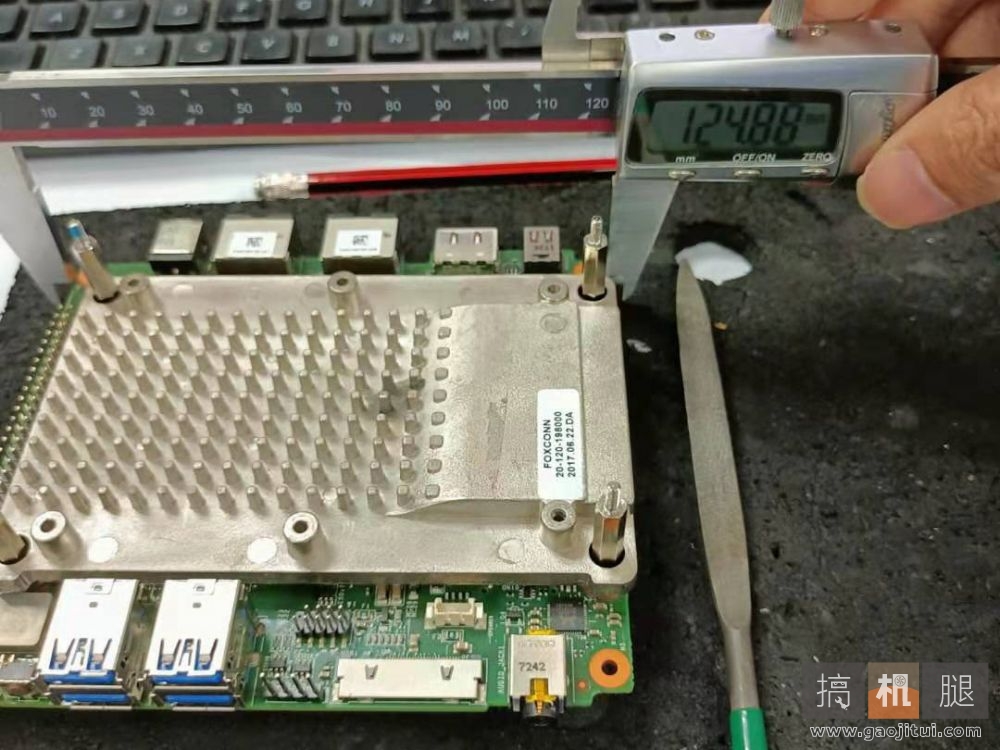

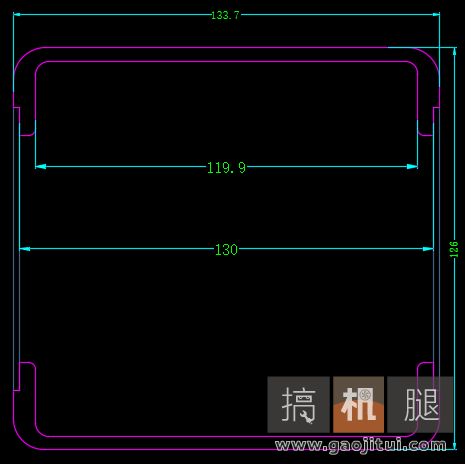

内部尺寸也放不下,板子宽12.5,箱子内部仅有11.2



前后板开孔淘宝询价听到只要2PCS要不没回声,要不价格可以再买多一块板子了。不死心最后闲鱼找了家附近的CNC加工店,和老板聊聊人生,谈完理想后,报价还可以接受

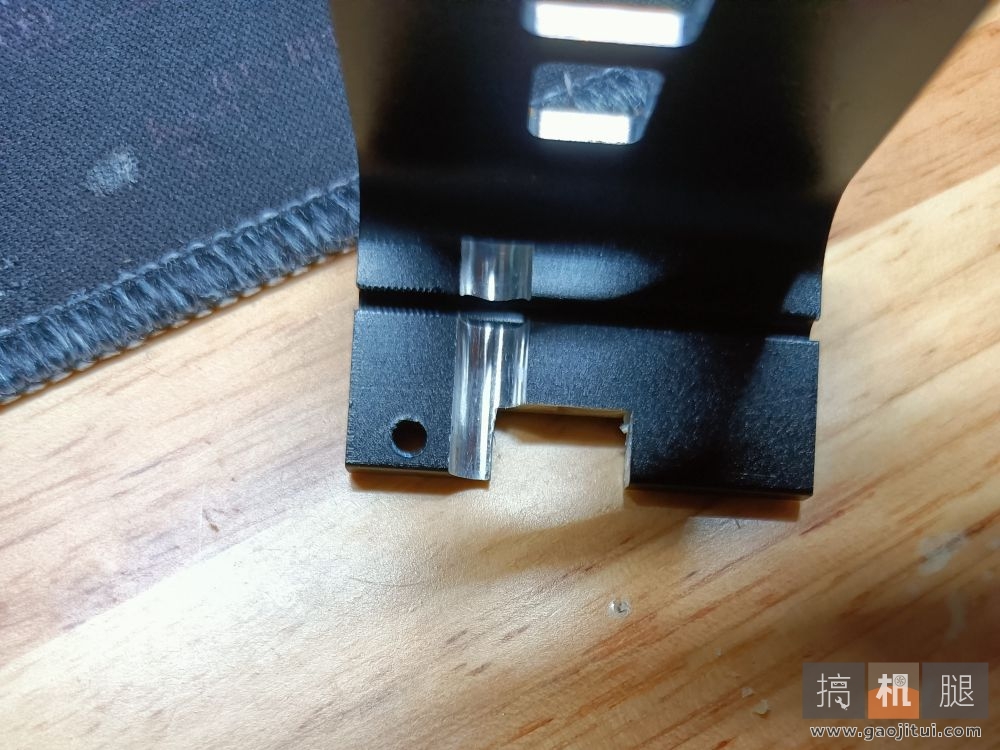

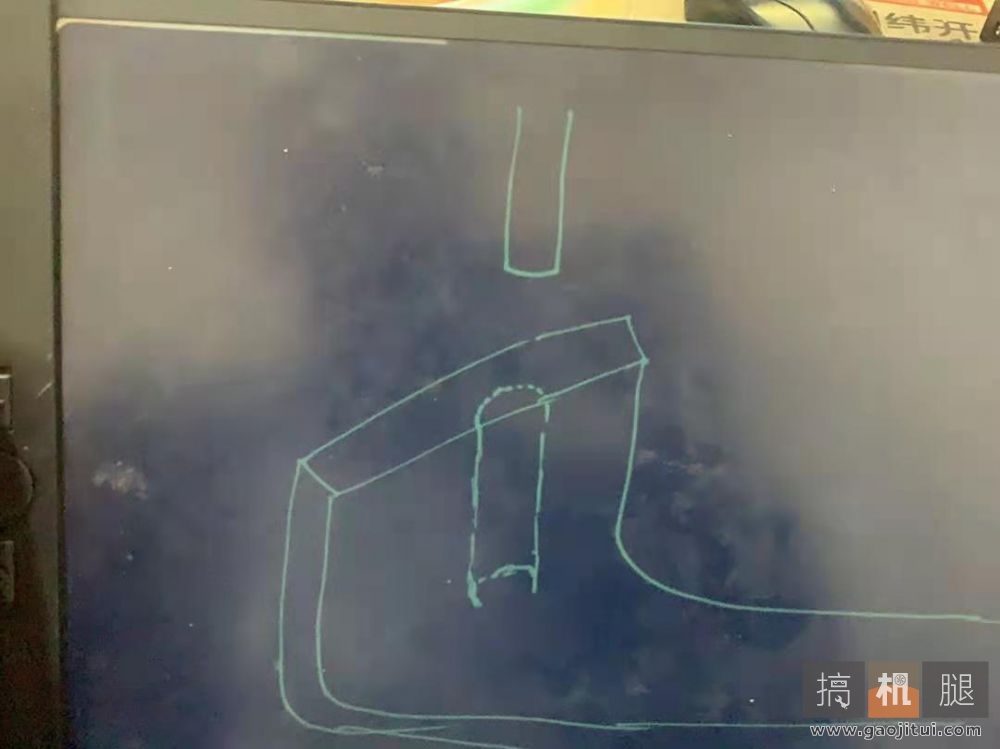

为了装下板子,CNC老板铣刀直接捅下去,捅了个半圆孤,避让主板

等到开好孔试装时才发现,图纸画的方向搞反了,本来要避开散热的,现在只能切成如下样子了避让散热

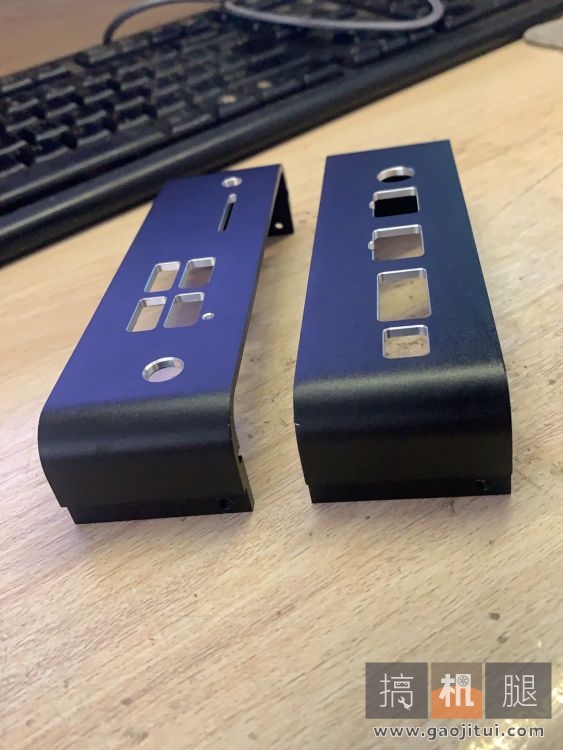

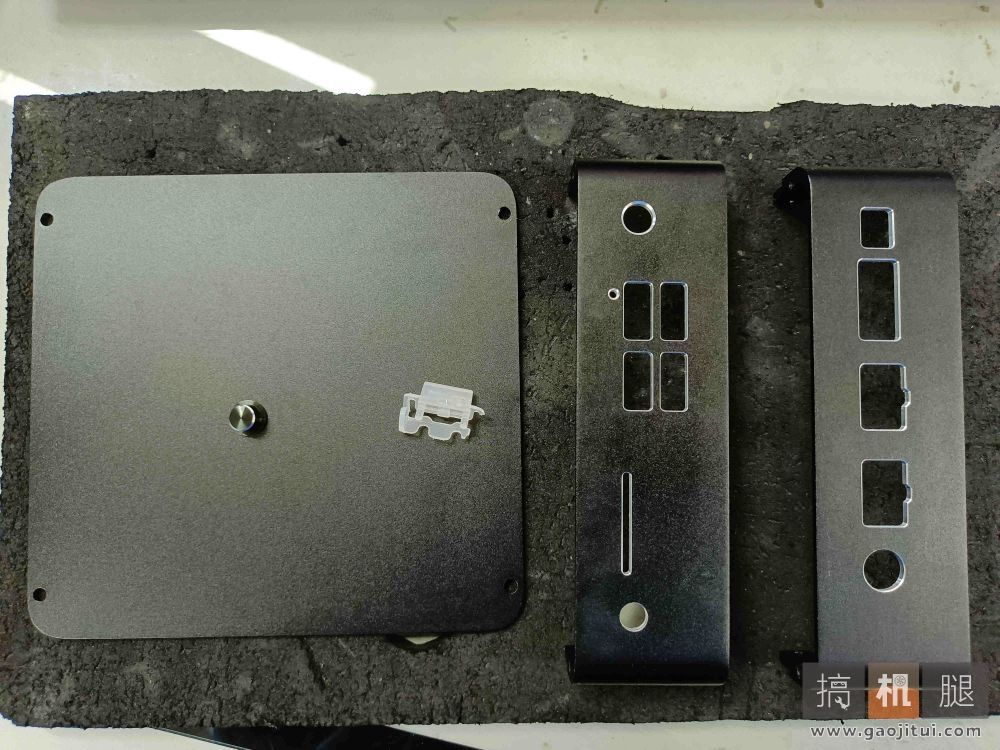

已开好孔的前后板

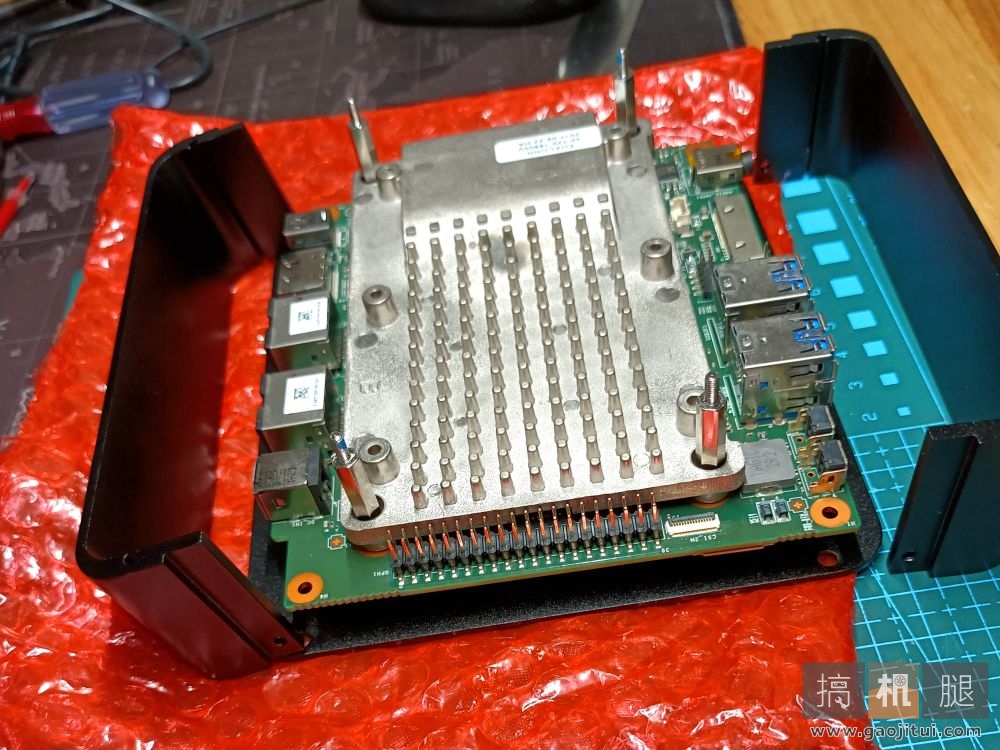

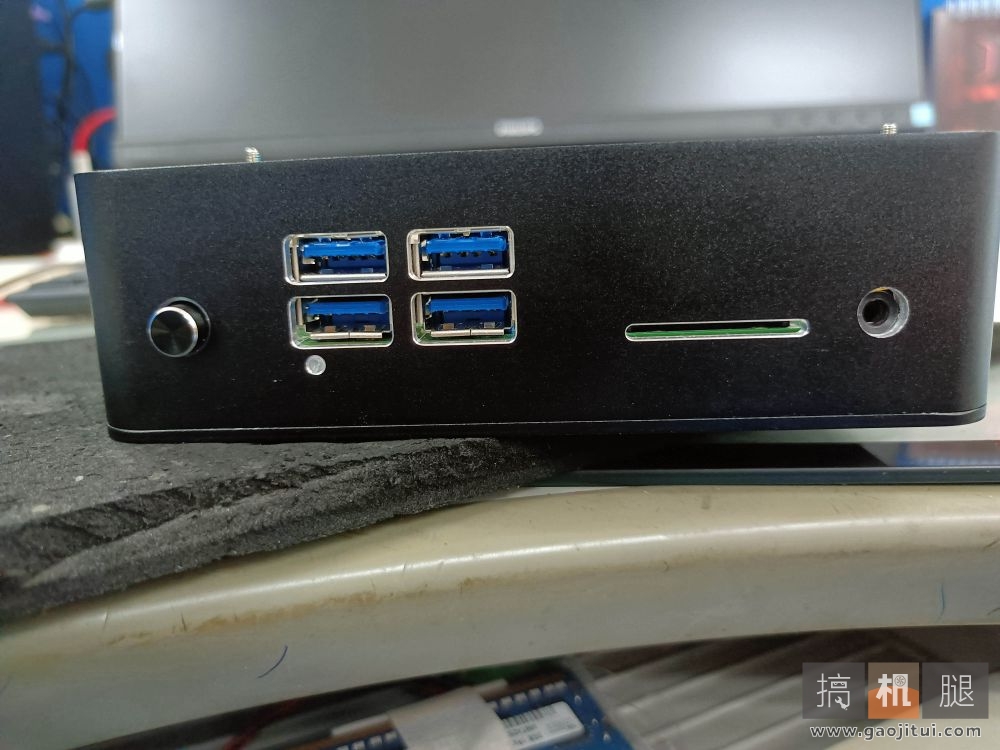

试装,前面板OK

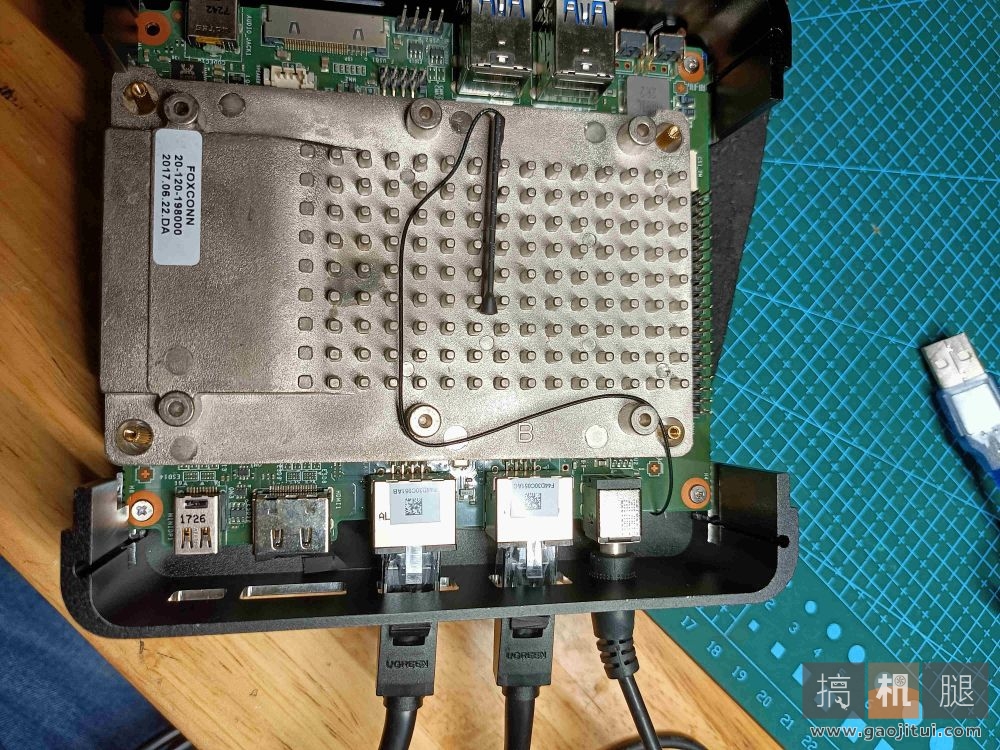

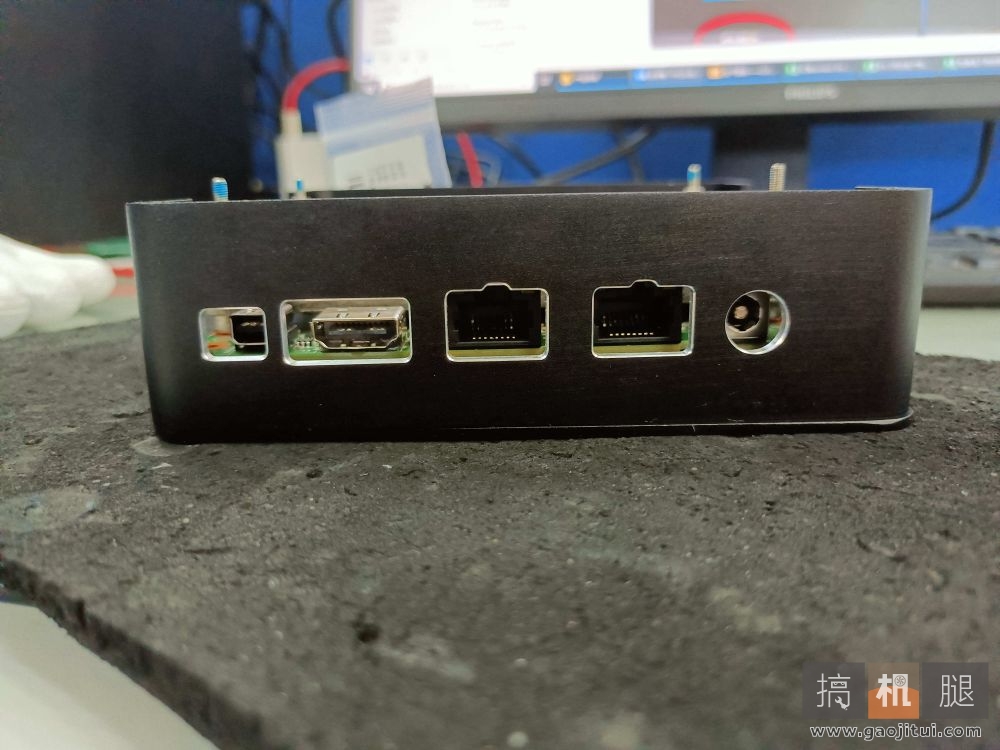

后面板离主板后IO大概距离0.75CM,看起来比较难看,也难插线

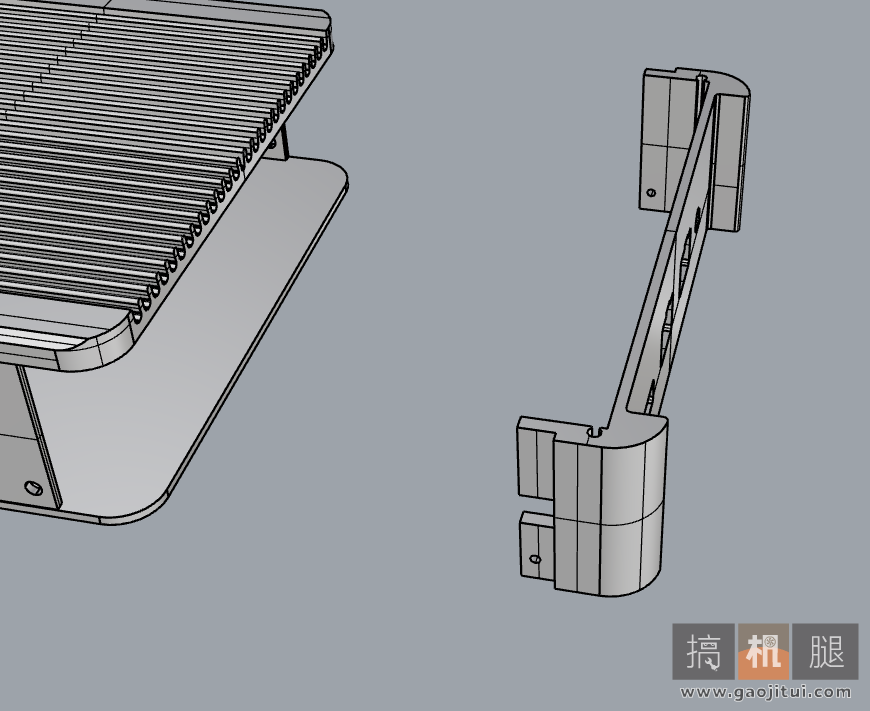

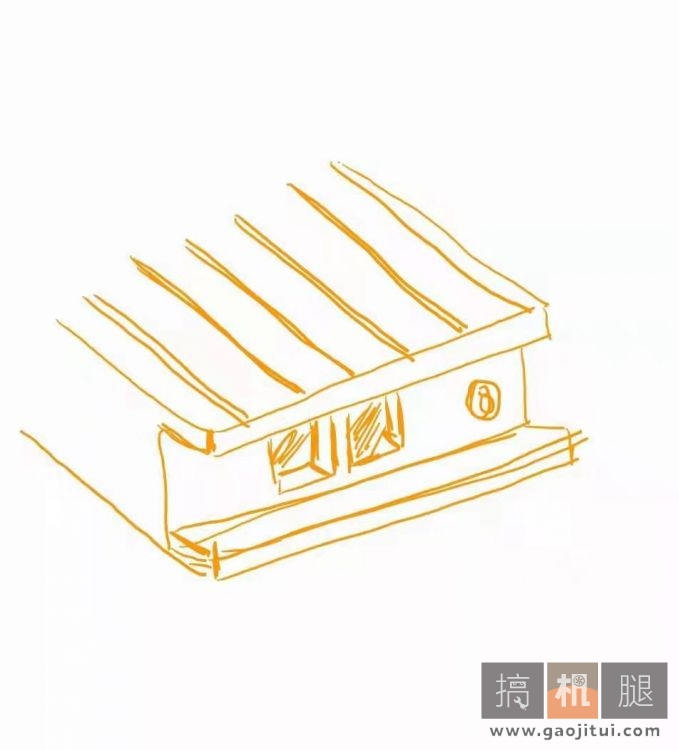

找小伙伴设计了个3D打印内沉后壳

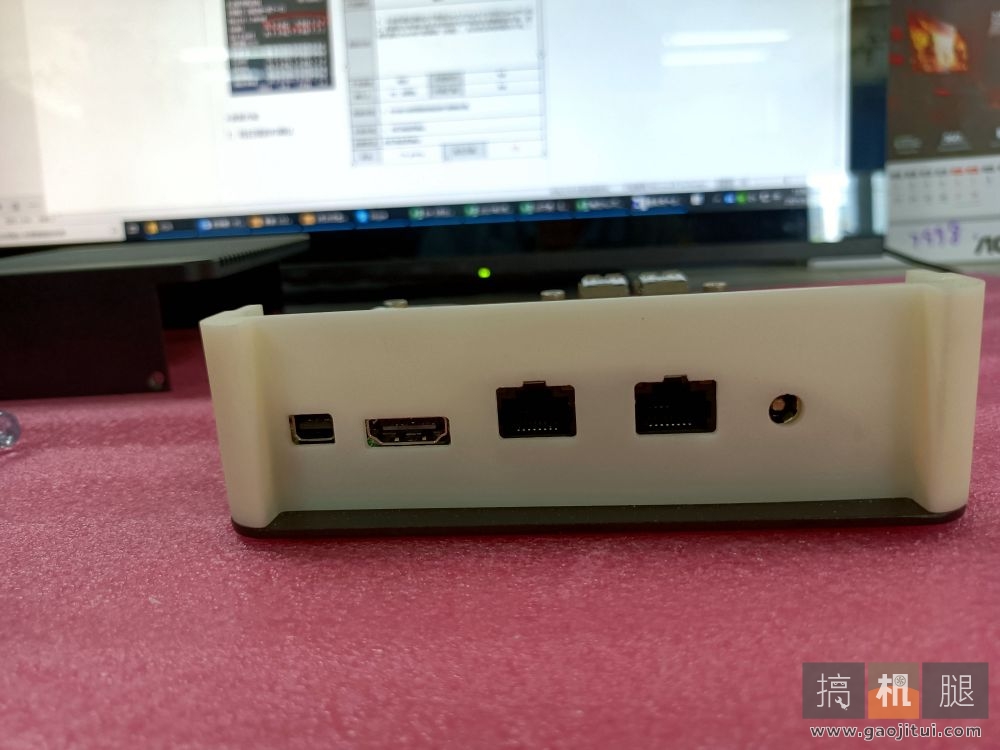

效果

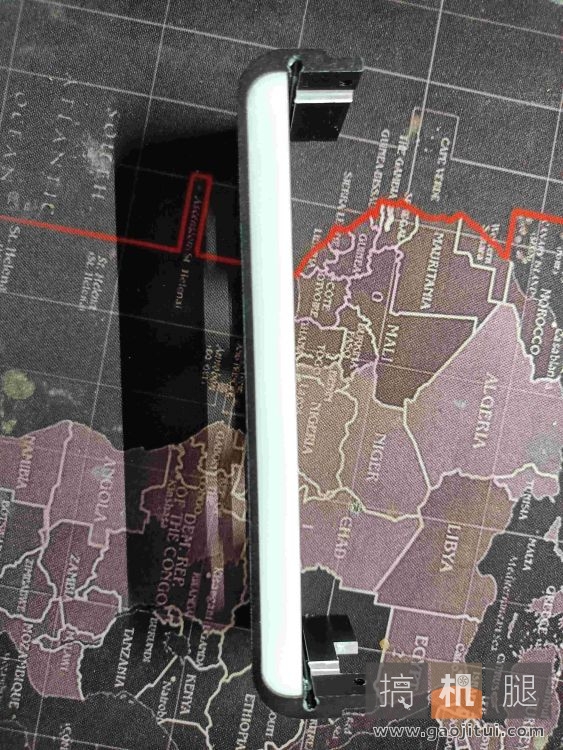

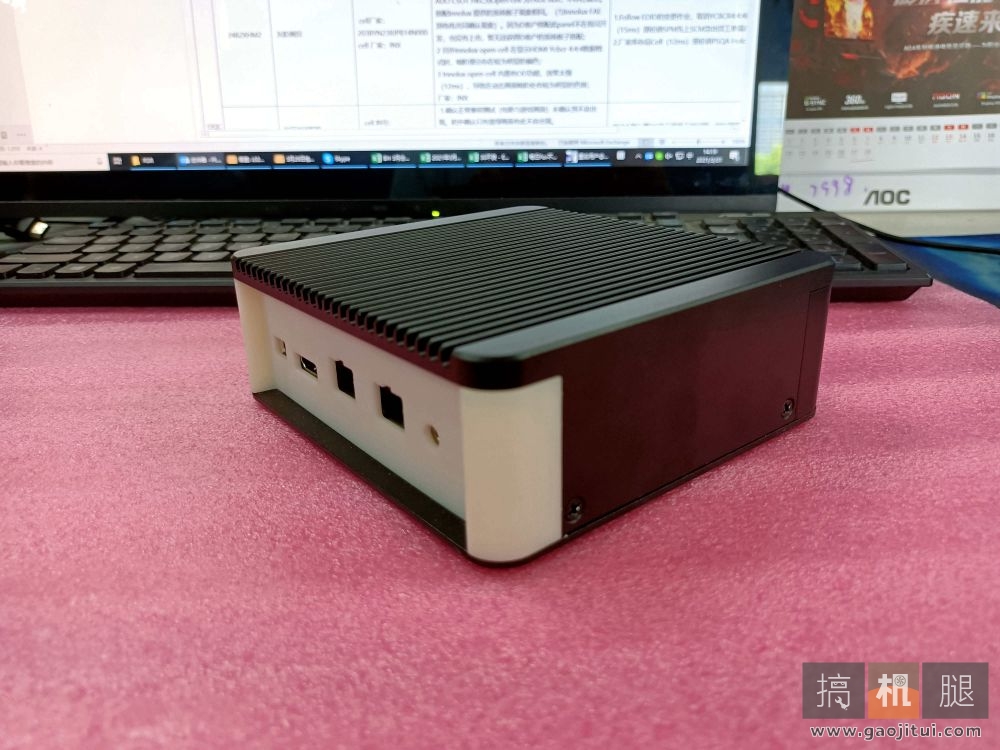

3D打印成品实装,可以接受

但便宜的3D打印件是塑料的,拧一两下就滑牙了

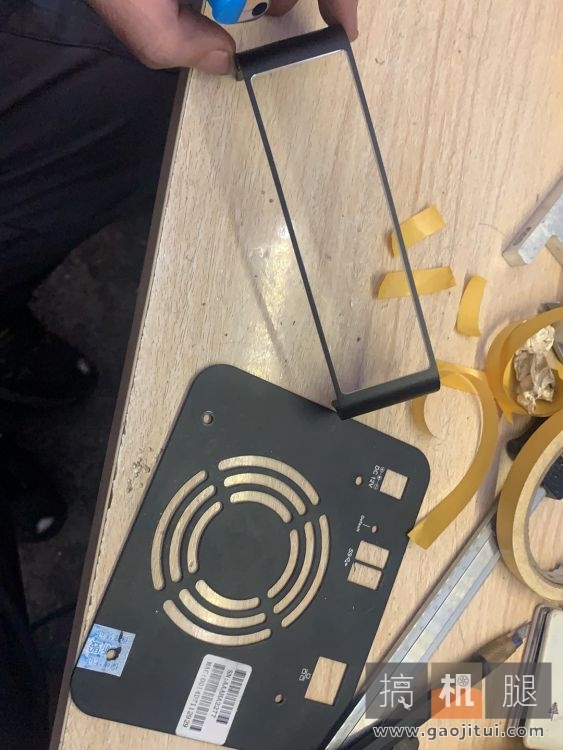

和小伙伴再次讨论,最终方方案是保留铝后板,再打印3D件做档板内衬

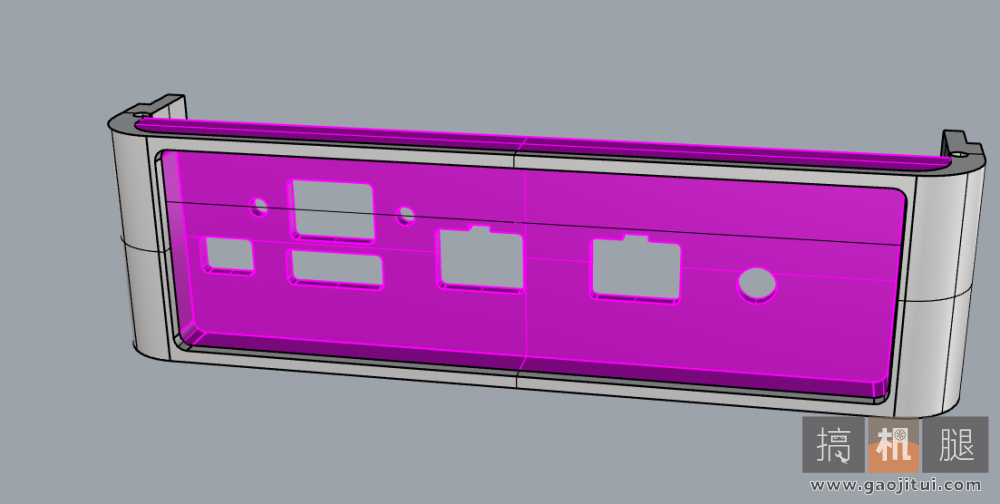

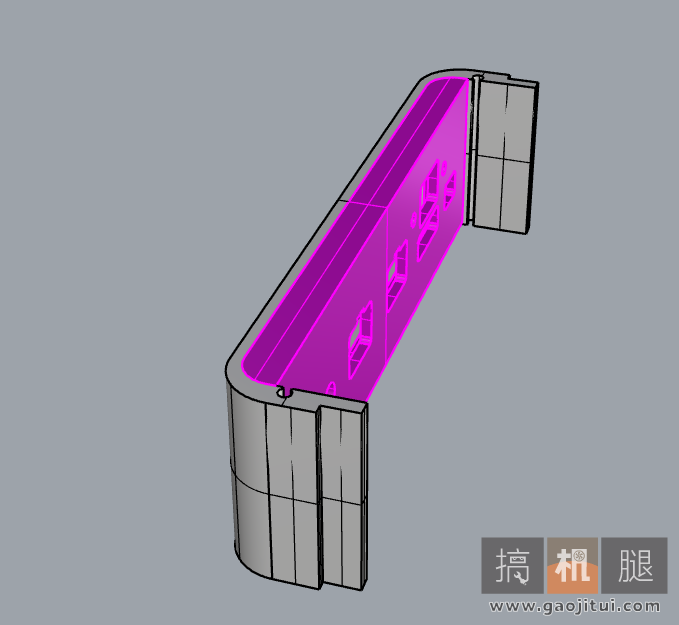

效果图
红色部分为3D打印件

同时M2.WIFI还可以转多一个RJ45接口,也得加上,3网口,软路由……

后板实物重开大孔

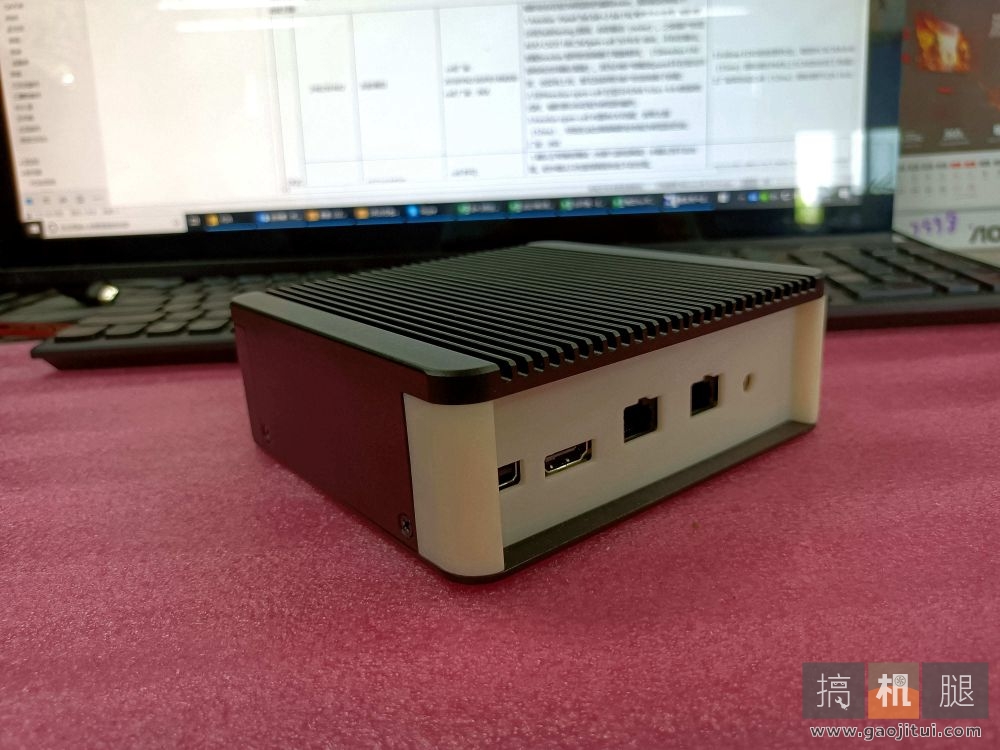

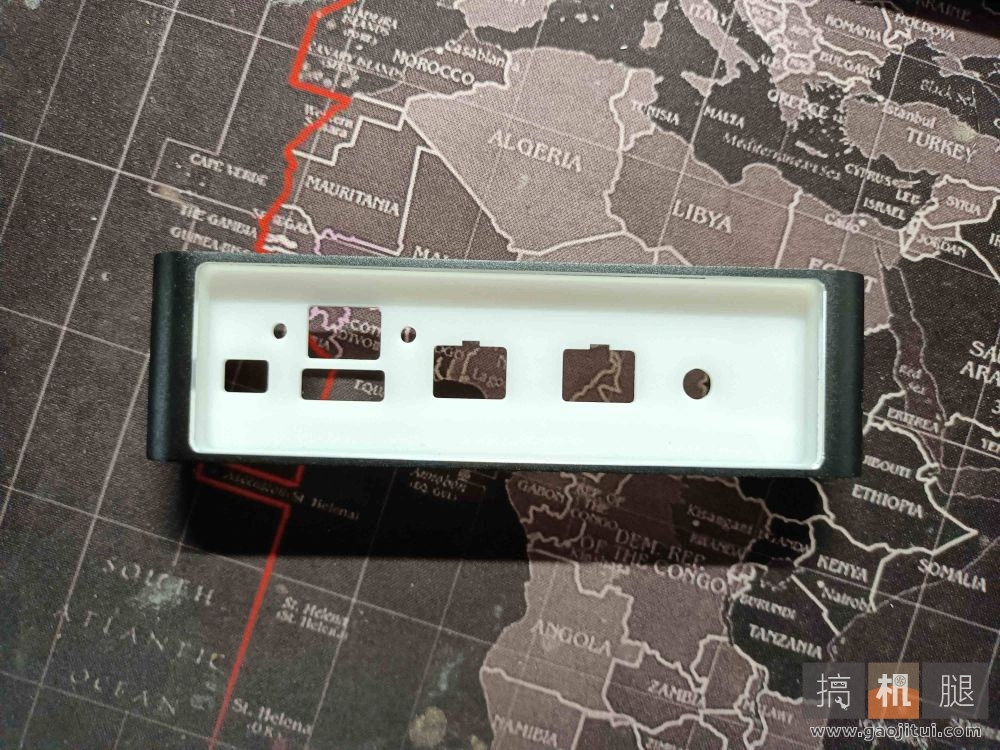

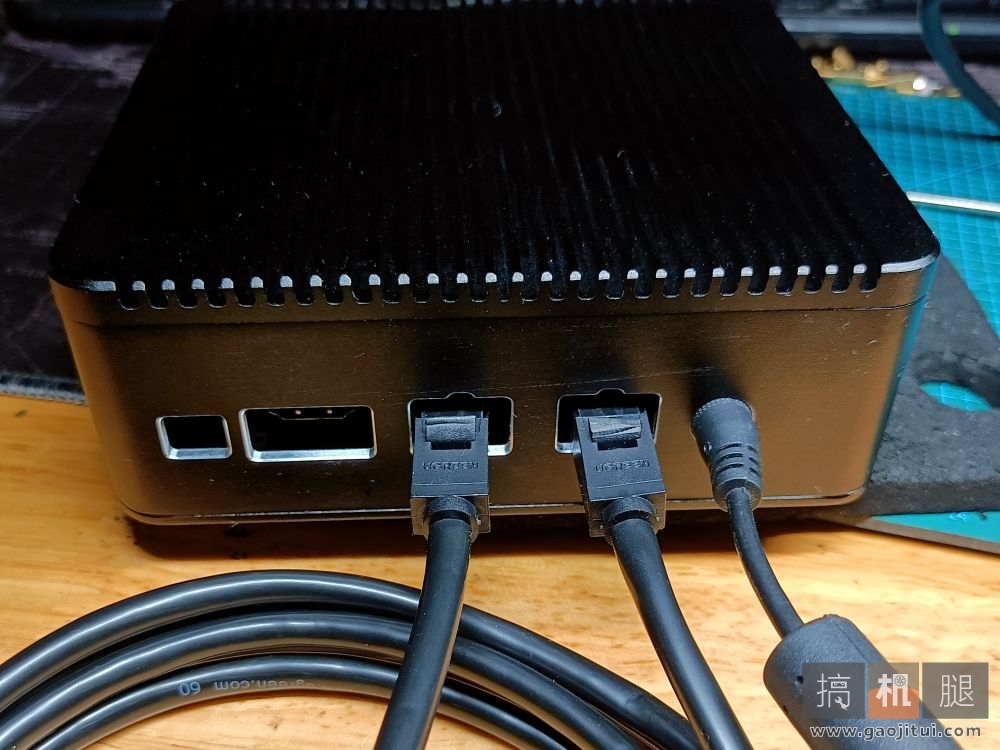

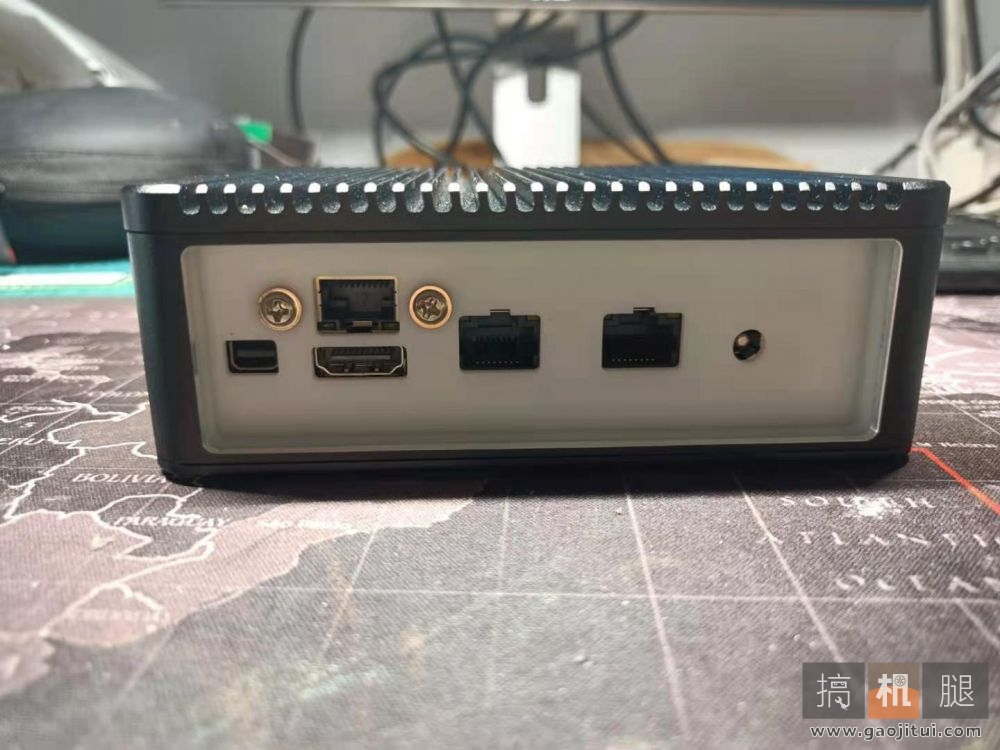

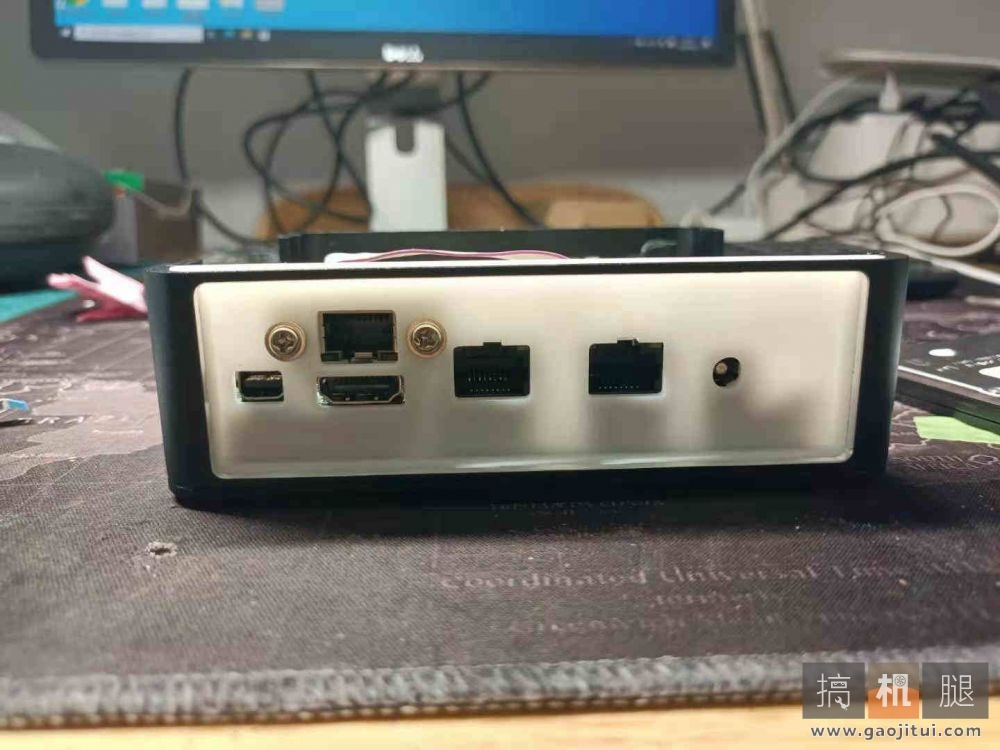

新3D打印件到手后实组,严丝密缝

非常OK

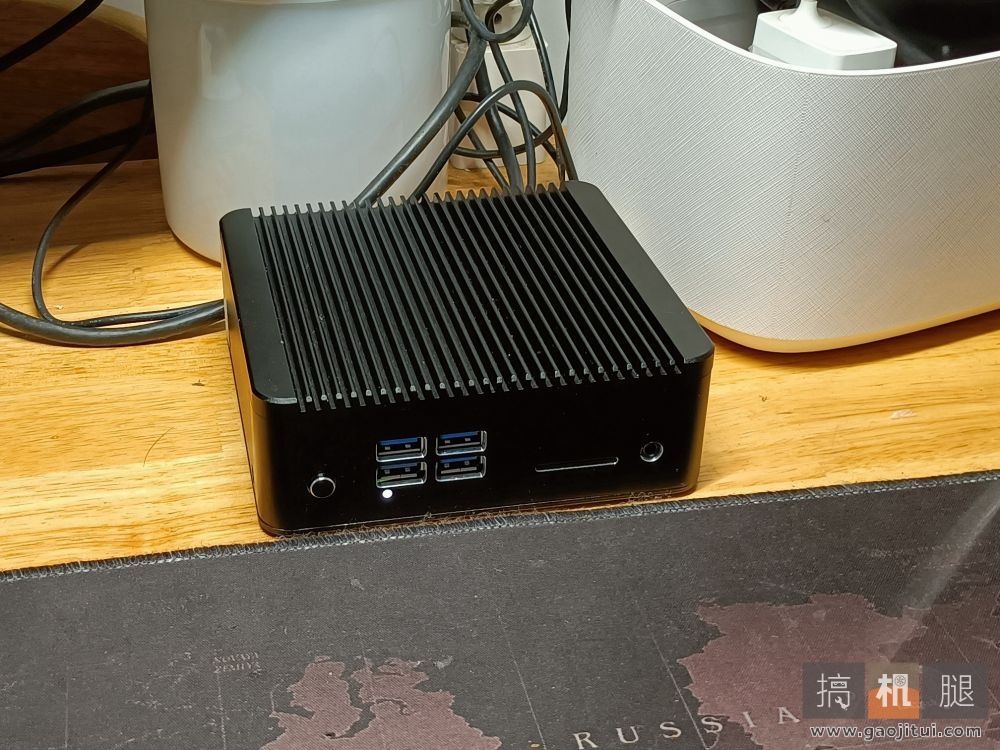

至此,折腾完毕
