自制廉价NUC散热风扇升压板

5月前 2 473 1

作者:Lanseajax

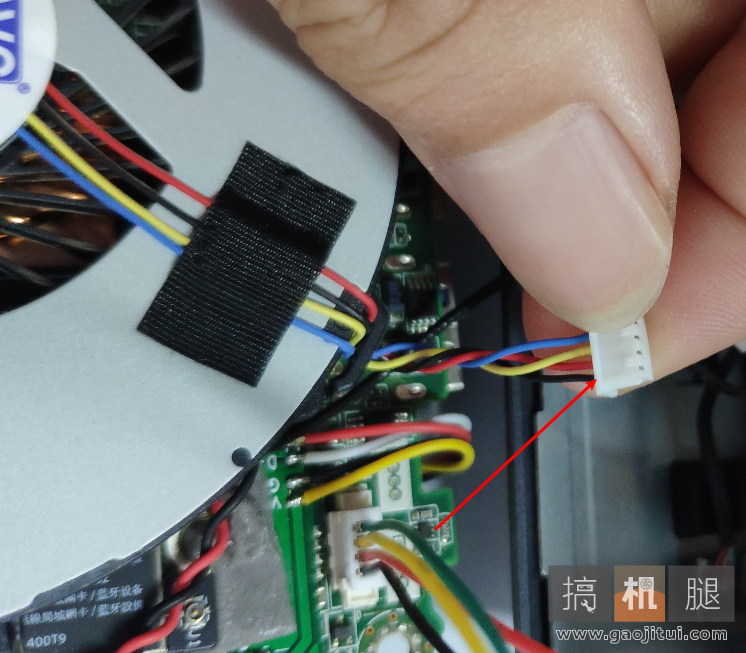

NUC主板自带的风扇接口为GH1.25

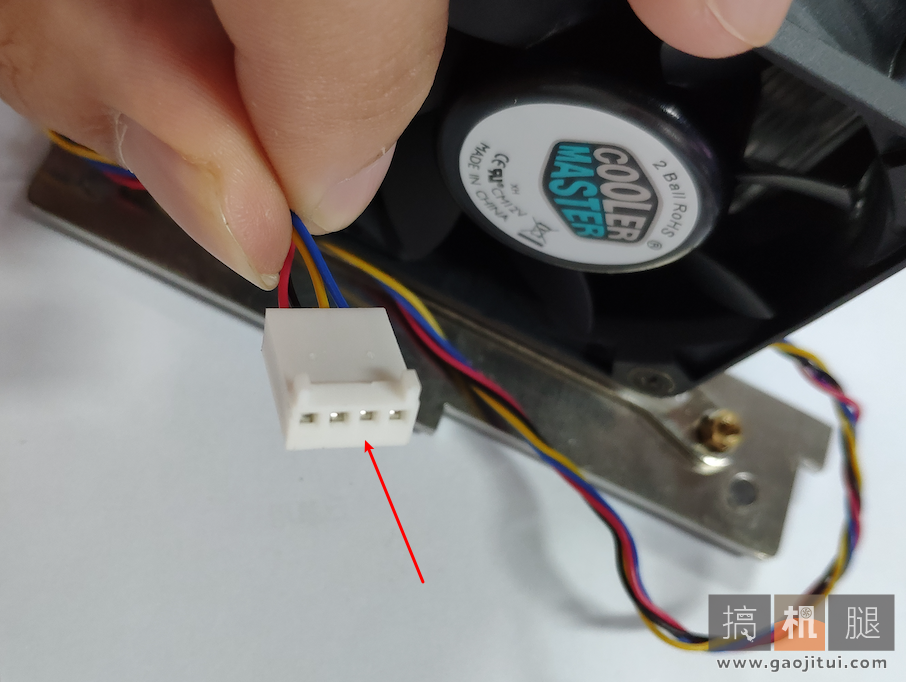

一般散热器为2.54

物理接口不一样;
NUC主板风扇输出电压为5V,一般散热器输入电压为12V,电压也不一样,
当然某些情况下,12V风扇在5V电压下也是可以运转的,但是效率堪忧。
我们如何得到一片廉价的NUC专用升压板,这里将会演示整个过程。
首先选择一片升压芯片,当然便宜简单是最主要的。

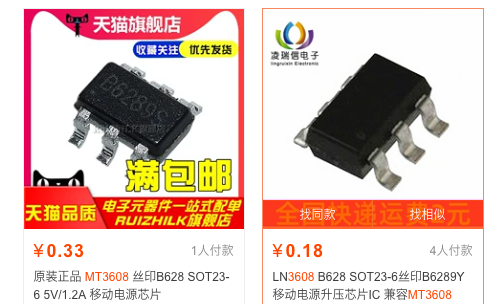

我发现我身块废电路板,上面有颗MT3608升压芯片,那就用决定用它了,当然这块芯片也很便宜,一般低于0.5元。

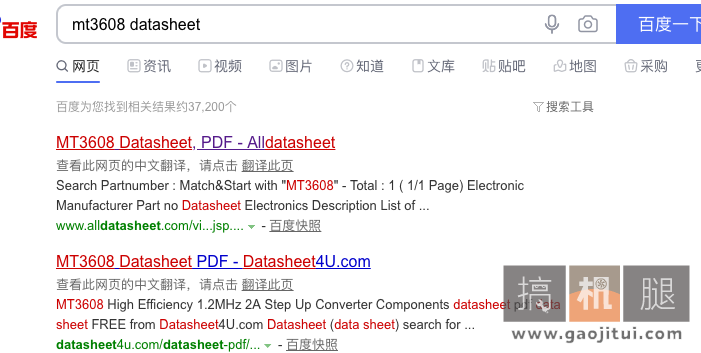

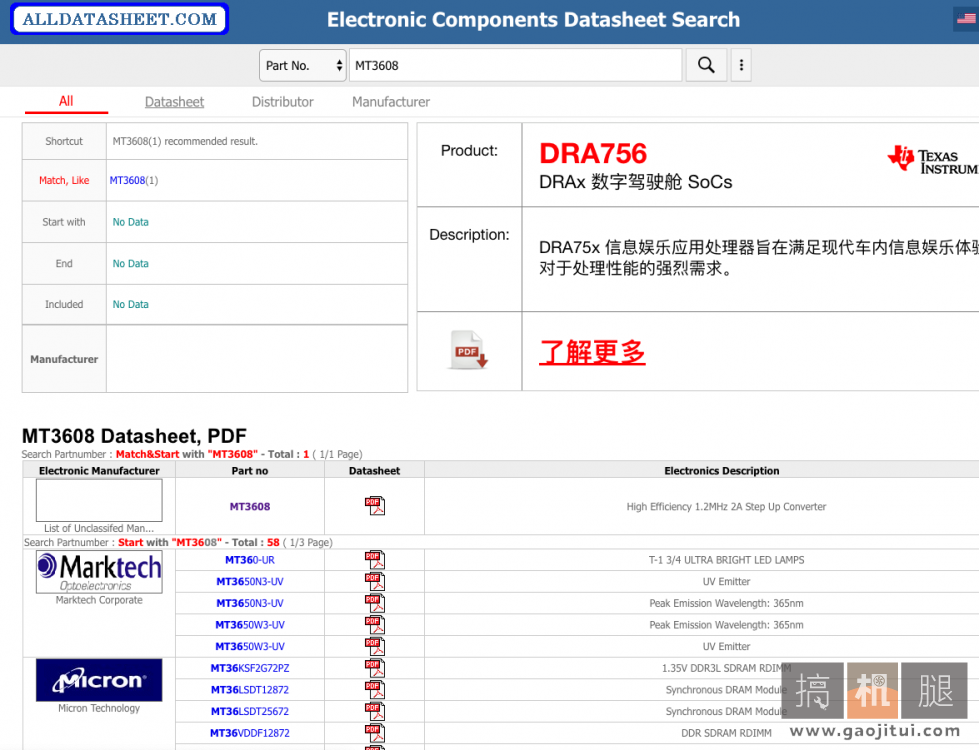

接着寻找一下数据手册,百度一下mt3608 datasheet就可以下载到数据手册了

然后选择第一个下载文件就可以了

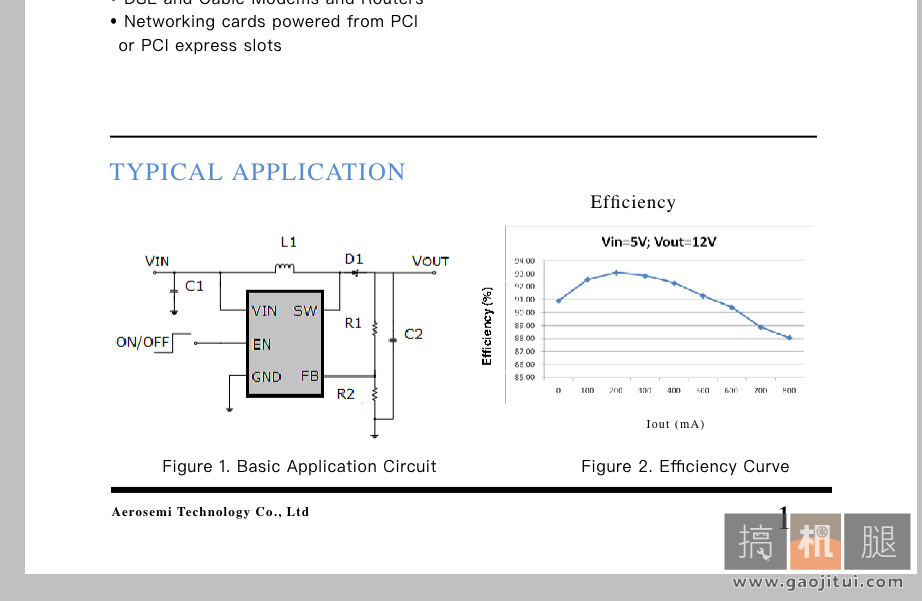

打开pdf文件,查看相关的典型电路

然后就是照抄典型电路就可以了。

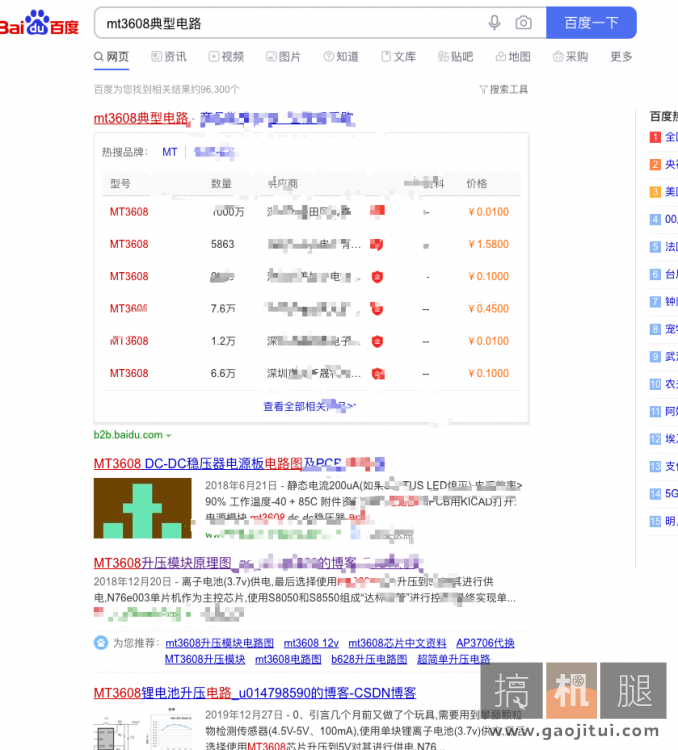

或许有人觉得还是太麻烦,怎么办,直接搜索mt3608典型电路也可以得到相同结果

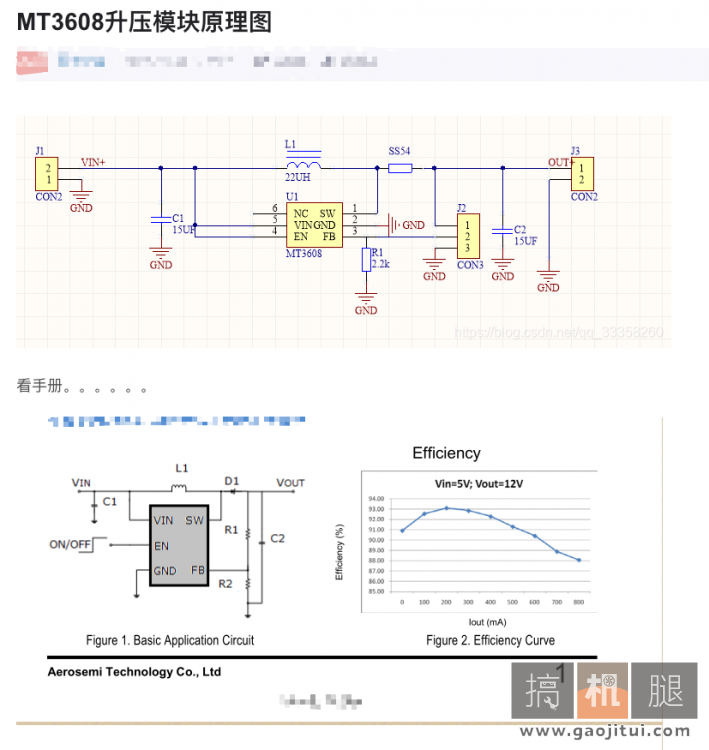

跳过广告什么的打开一个网页

是的,大家基本都是使用典型电路搭建的。准备工作全都做好了,那么我们就可以开始动手了。

你可能没有做过电路板,但是你一定听说过白嫖嘉立创,
虽然白嫖活动的车不是每天都有,但是廉价的车还是一直有的。

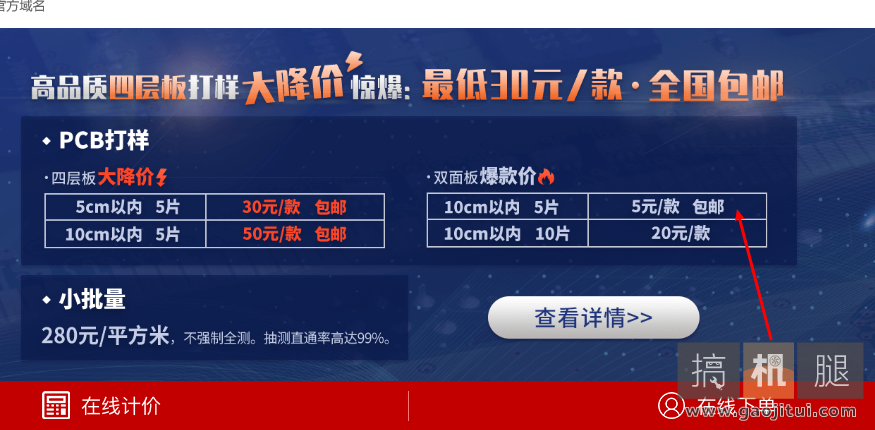

双层板 5片5元全国包邮!
包邮还是要满足他的条件的。比如使用的他的小助手下单什么的一系列条件什么的。不过问题不大。
下载立创EDA,在线使用就行了,偶尔用用没必要下载AD软件了。

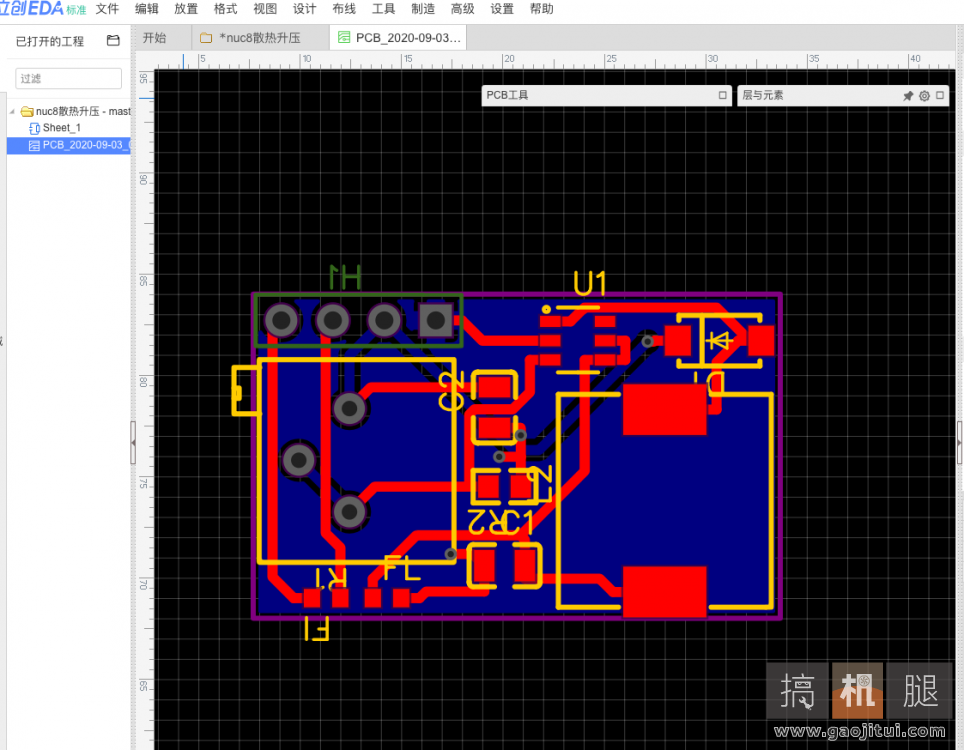

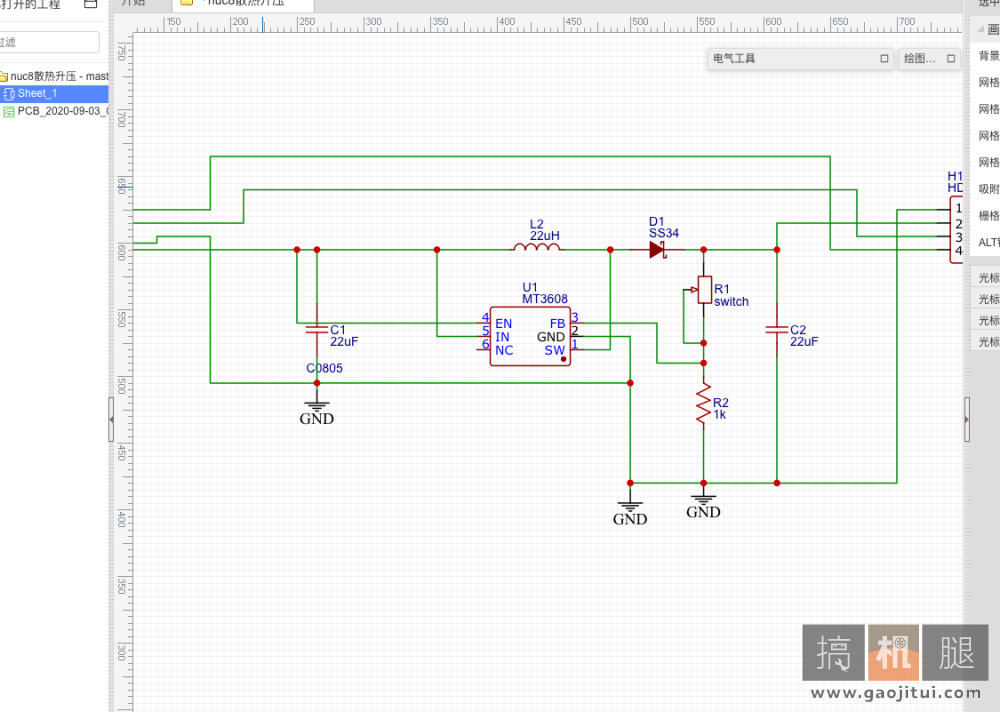

照抄原理图

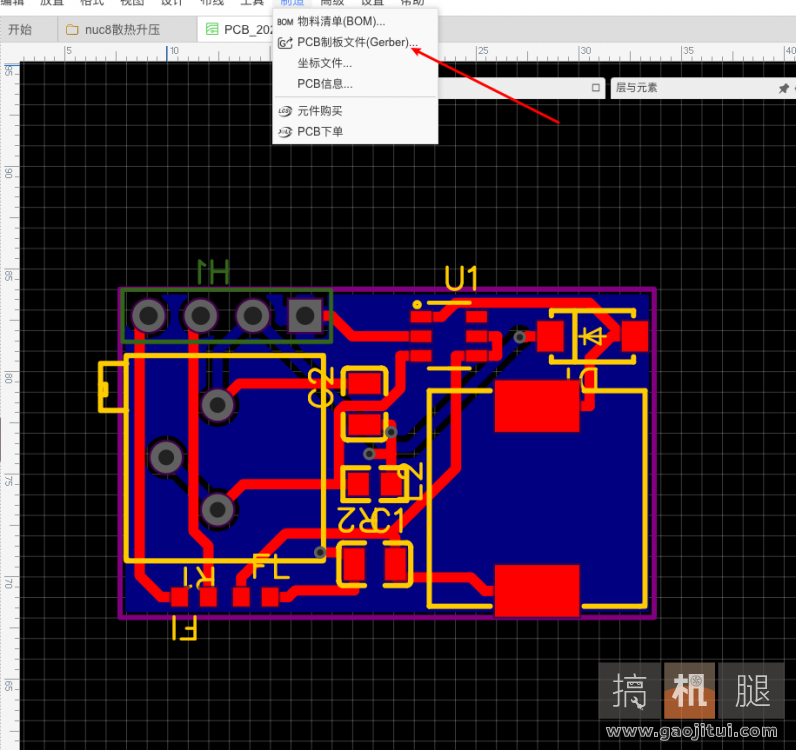

最后生成gerber文件就可以了

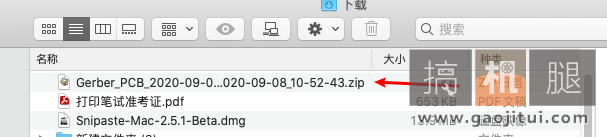

得到的文件是这样的

这个文件等我电路板到了测试完成,我会开源出来的。直接放出来有问题就是坑大家。
最后就是把这个文件使用立创的小助手下单就可以了

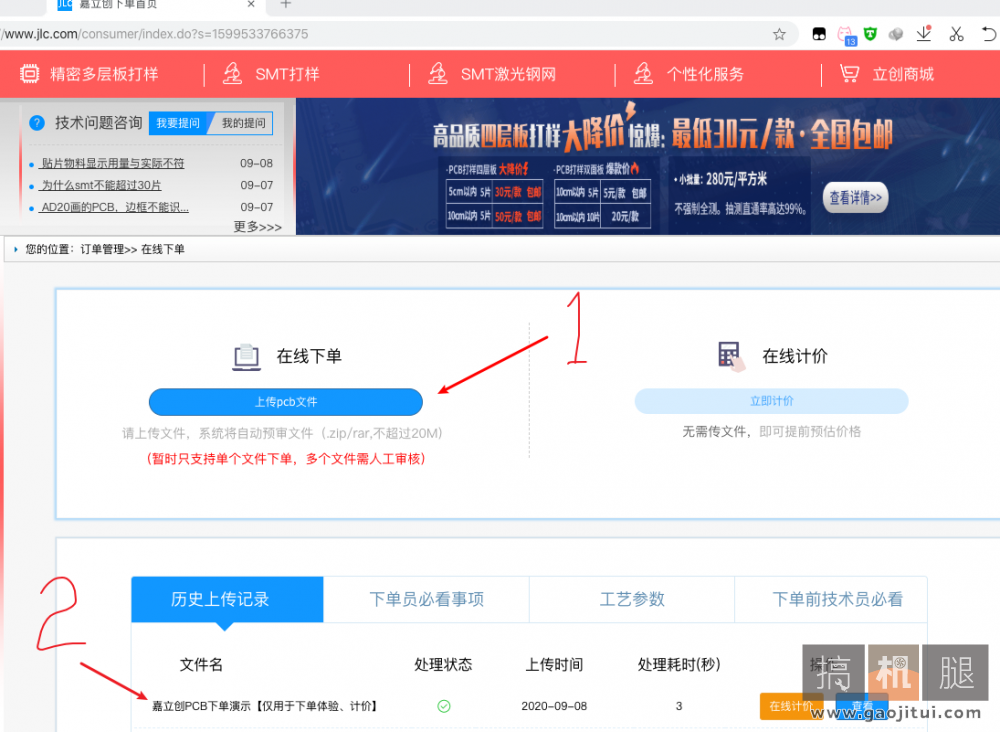

打开嘉立创网站

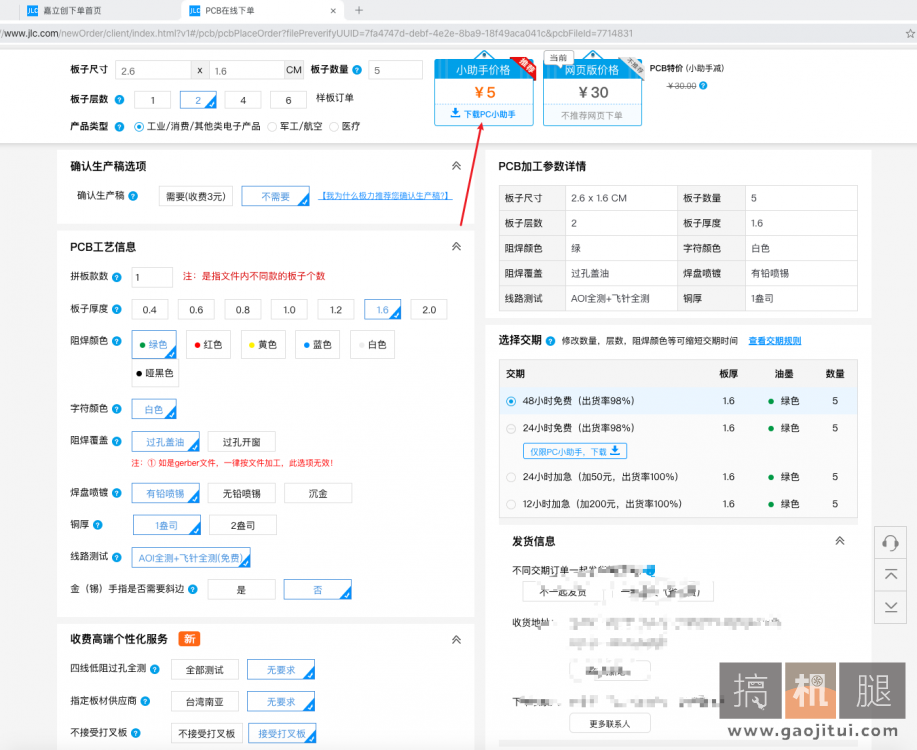

上传文件

1.是选择要加工的文件
2.是模拟下单流程可以尝试一下

我是直接网页下单的,下载一下小助手可以免运费,5元下单,然后等东西就可以了。
