简单常规ITX,8.7L – 小伙子- 完结

3 年前 0 2,058 8

作者:手机用户jz11010

事由
用了3年的的ATX主机,因搬家了,发现真的不方便,又大又重,再加上新家几点要求:
1有小宝宝,要放宝宝床、衣柜,主卧空间大部分都被占用,只有小小的几平方能够自己使用
2老婆禁止主卧放电脑,好说协商后同意放一台小电脑,线不能多,不能乱(有宝宝的东西已经很乱了)
3种草几年的ITX机箱蠢蠢欲动
于是乎。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。

机箱尺寸规划
重新选机箱,那么就要抛弃之前的主机,之前买过几个MATX机箱,说是很小,兼容也不错,但实际收到组装后,空荡荡。XXX
买过 U1P \ ID-COOLING T60-SFX \SKTC Q1\ MIS 暗夜之刃\M24,用过这些,用的最久的是COOLING T60,设计真的很不错,唯一的遗憾就是电源位,线朝侧板,侧板制定了透明亚克力,所以觉得不美观。。然后自己设计一个吧。。。
首先想到的大概尺寸,只能用17 X 17的主板,又可以装双卡位的显卡,且显卡底部空间要有,电源用SFX ,用六面螺丝固定所以
机箱高度 主板170mm+显卡宽度+显卡一些散热空间+CPU走线空间=216mm
机箱长度 主板长度170mm+ 主板与电源走线SFX距离+SFX电源高度+散热空间=260mm
机箱宽度 显卡高度 +固定件高度=150mm

其实这个尺寸,是测量了很多,才得出的。因为满足双风扇的显卡所以长度要稍微长一点,1060 1660 1650 2060 这样的长度也大概在250长度左右,最大支持4块2.5寸硬盘。

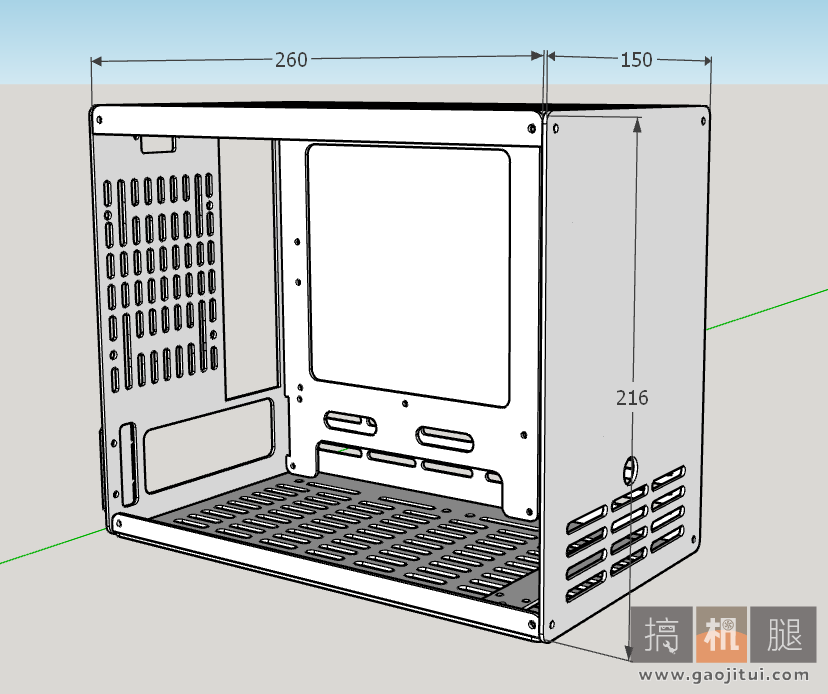

然后就设计了上面这个机箱,cad,sketchup也是现学。咨询了群友,同事,朋友,改了12遍,最后得到这个产品。算比较符合自己的电脑硬件了。
CNC没有倒角,也没有沉孔,加工会简单一些。找当地的小工厂,先加工2个样品。因为是样品,所以材料的话用便宜的就行,那就用铁合金把,我也不知道铁合金里面有哪些成分。不生锈就行,交货时间是1月15日。因为他们产能不足,没办法给我先做,而且就要两个。。。这也理解,只能等咯
先放一张以前做的第10版小胖子吧

2021年1月8日更新

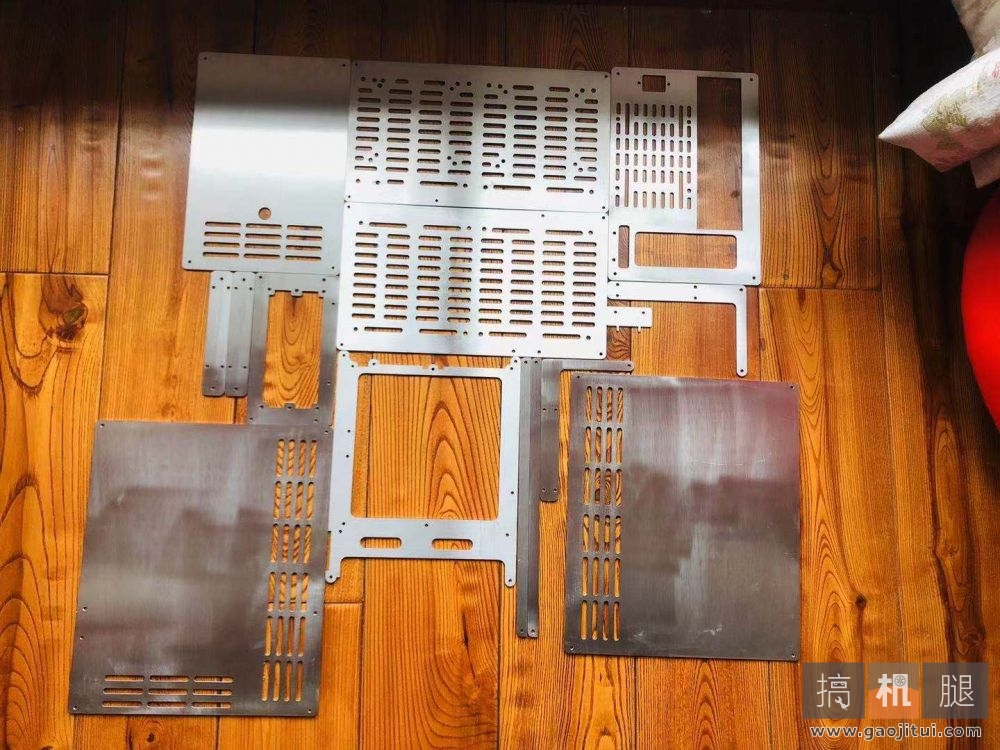

前几天工厂来电,说铁合金板材没有货了,只能有不锈钢的了。没办法,快过年了,商量了一下,就先做一个把。然后1月5日就拿到机箱了。实在没有时间弄。,拖到现在

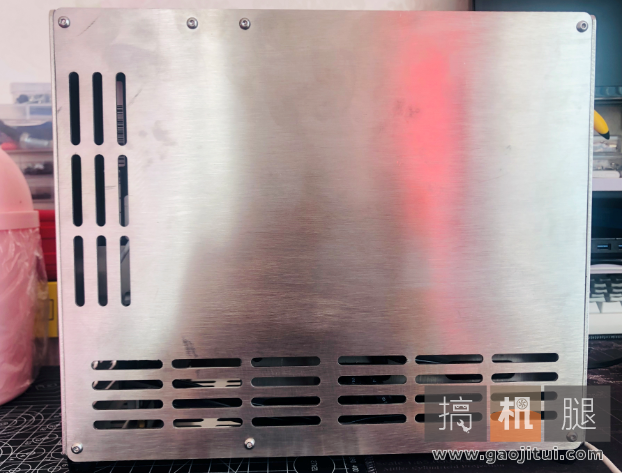

先来张图吧

不锈钢,太硬了,本来想打几个沉孔,但是没有钻台,怕打歪。就算了。

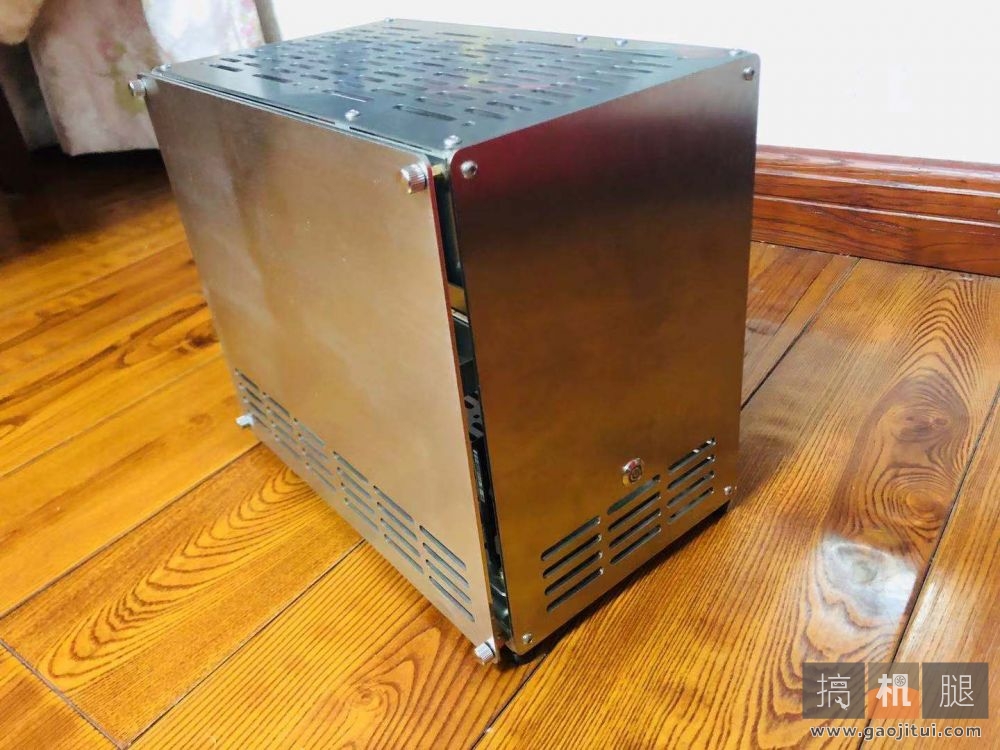

组装好的照片来一下

外观不是很好看,后期还要抛光打磨
组装更新中。。。。。。。。。跳过简单的主板CPU内存散热器的安装,直接装机
-----------------------------------------------------------------------------------------------------------------------------------------------

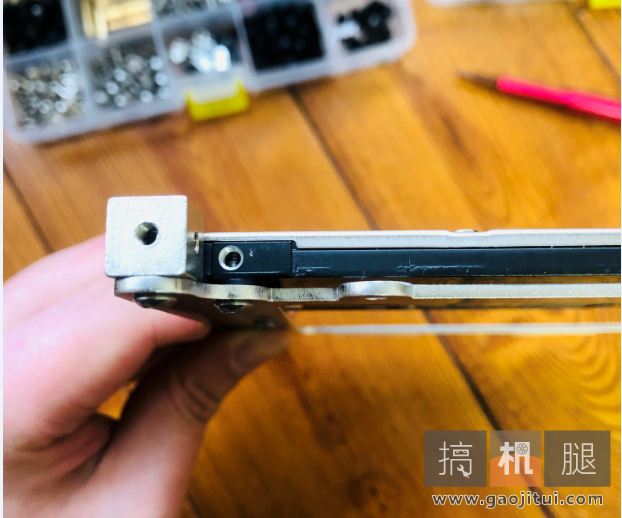

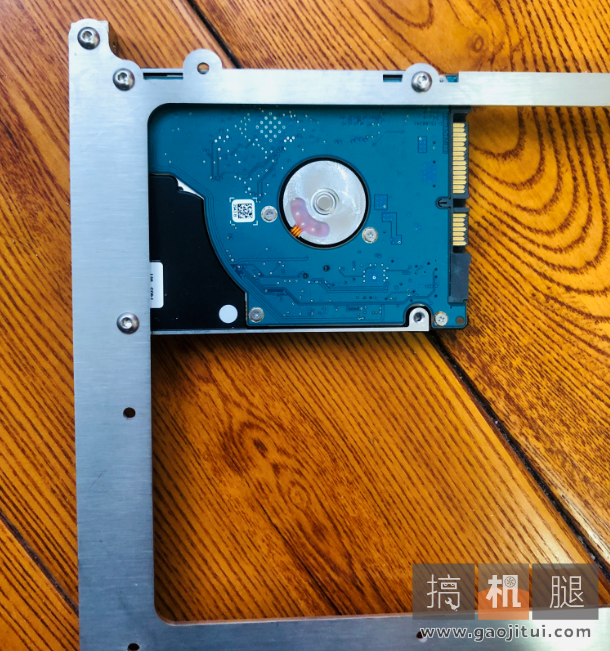

两个2.5寸硬盘可固定在主板固定板的背面

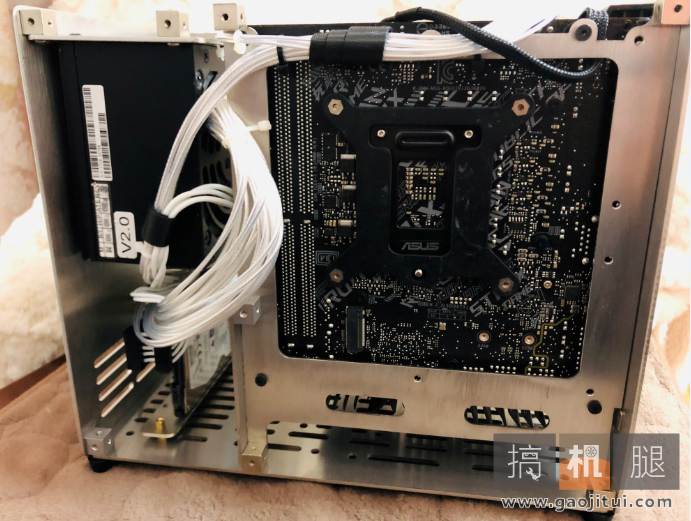

机箱拆散,先固定主板,再固定走线

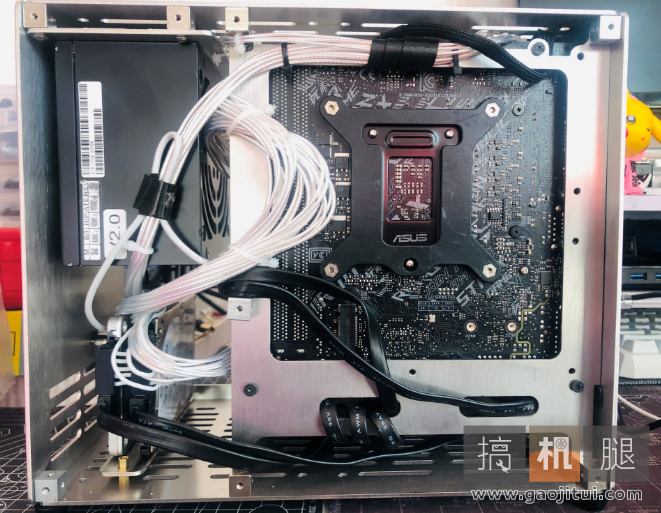

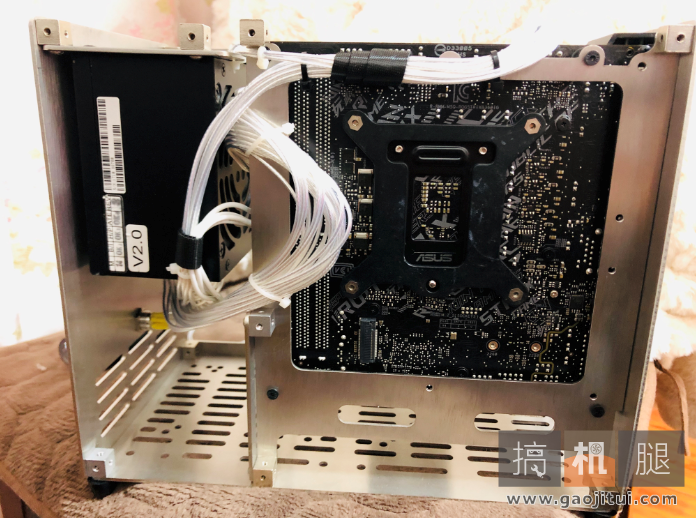

电源固定好,开始排走线

装上硬盘

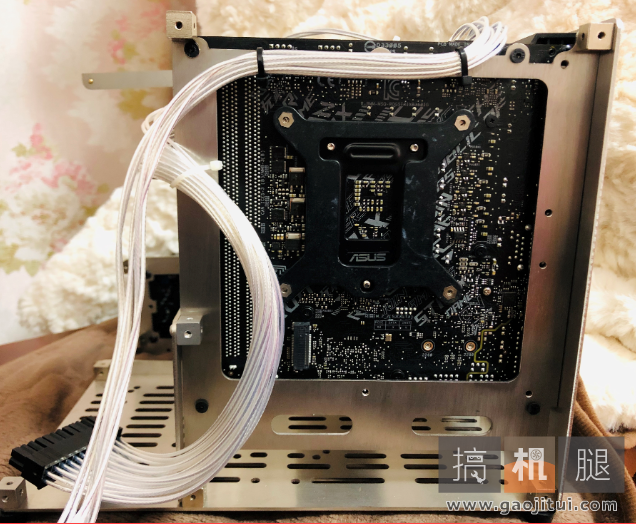

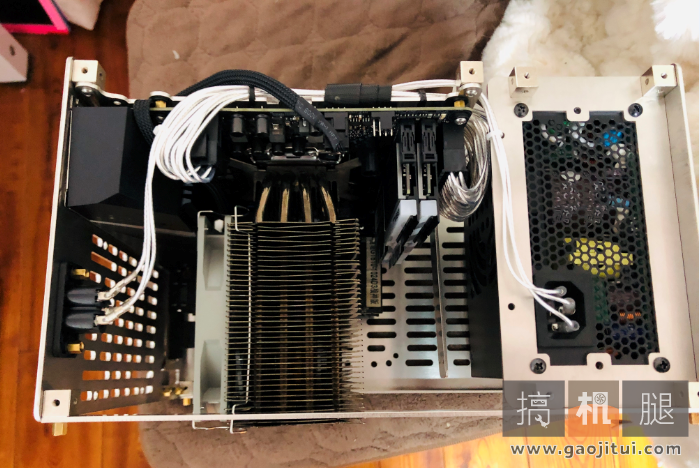

从上面来一张排好线的样子

发现散热器太高了,于是加铜头升高侧板

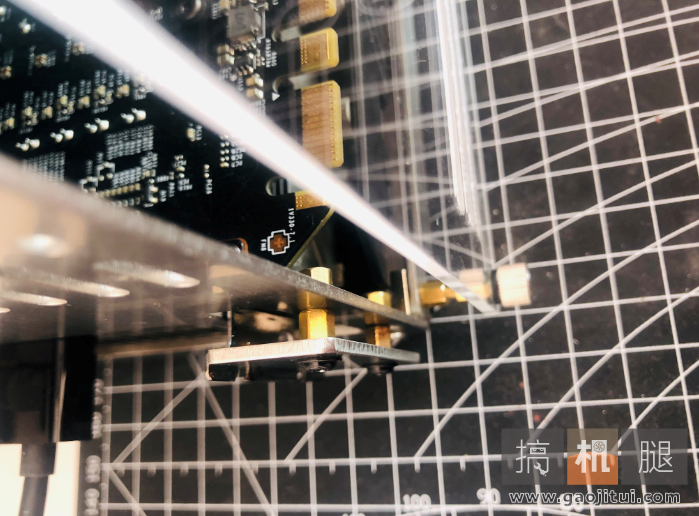

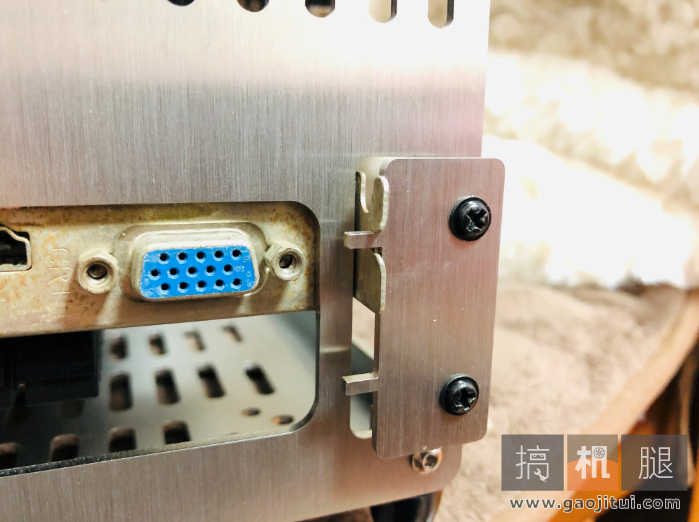

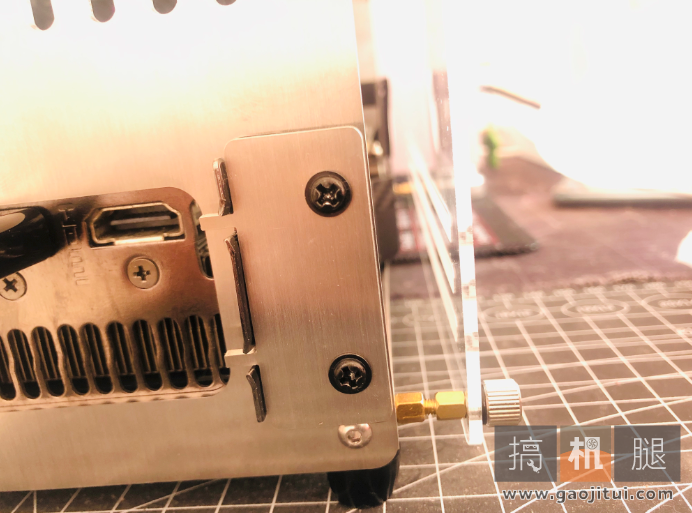

装上显卡,显卡支持单槽和双槽,如下图,这样的固定方式显卡没有缝隙,和上螺丝固定的一样,但是这个不会有装机螺纹痕迹

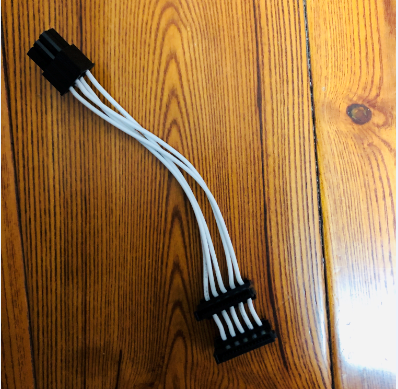

继续排线,因硬盘用了两块2.5寸,电源线用镀银线18AWG发现太硬了,不方便走线,于是重新做了一根硅胶线

排线中

SATA线太长了,太硬了,后期买了短的软线应该会更好看一些。

盖上盖子,看不到哈哈

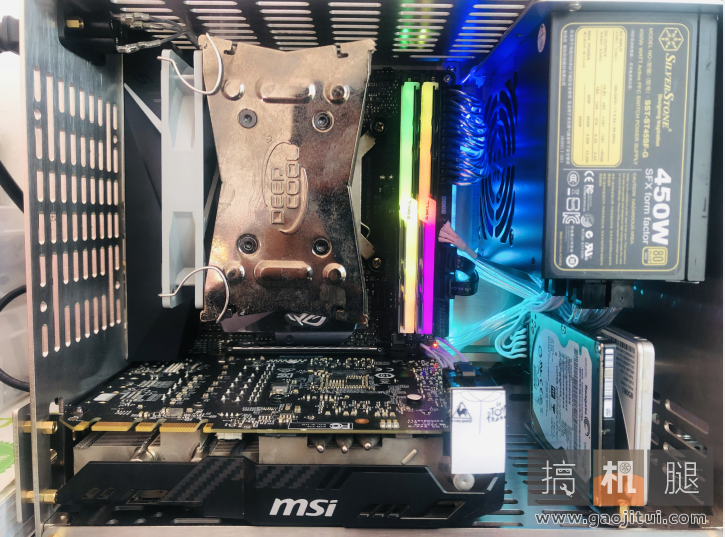

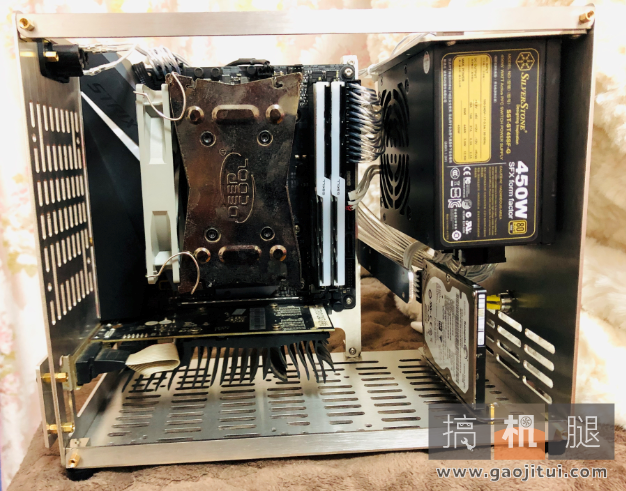

组装完成,开机看下效果

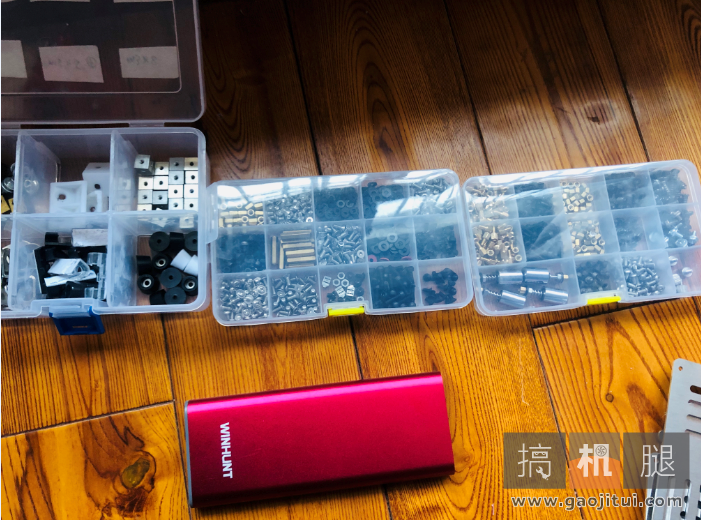

这里说下,这个机箱组装很简单,就是螺丝多一些,我用的以下工具和螺丝套装,后面侧面进风,上面排风。

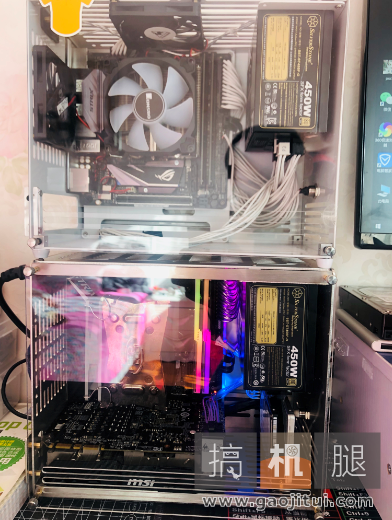

最后盖上盖子,和第10代合影

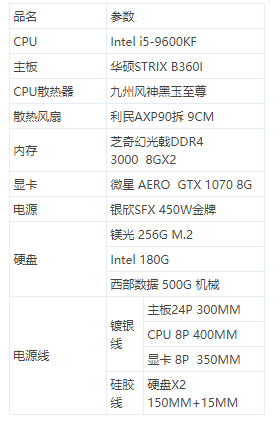

因为只是单独做机箱,电脑硬件顺便也说下
