作者:爱吃饭的小喵

有段时间很火的娄素sfx机箱,在b站看到时就深得我心。但是此时娄素原版全新已经绝种。巧合之下碰见复刻,立马搞了一台。
先看颜值。

机箱三维尺寸188X148X271,外面能看到的板子全部是4mm6061铝。
内部骨架则为3mm。整体氧化细腻,严丝合缝。

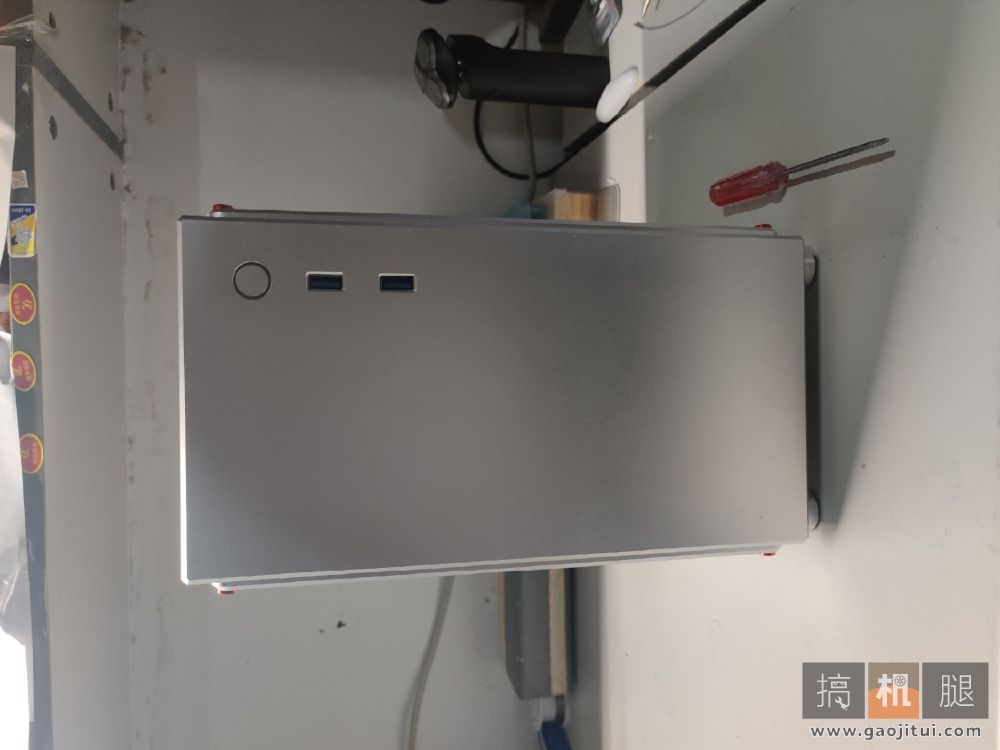

正面两个usb3.0接口,很实用,但是简洁党应该会选择不要开孔。

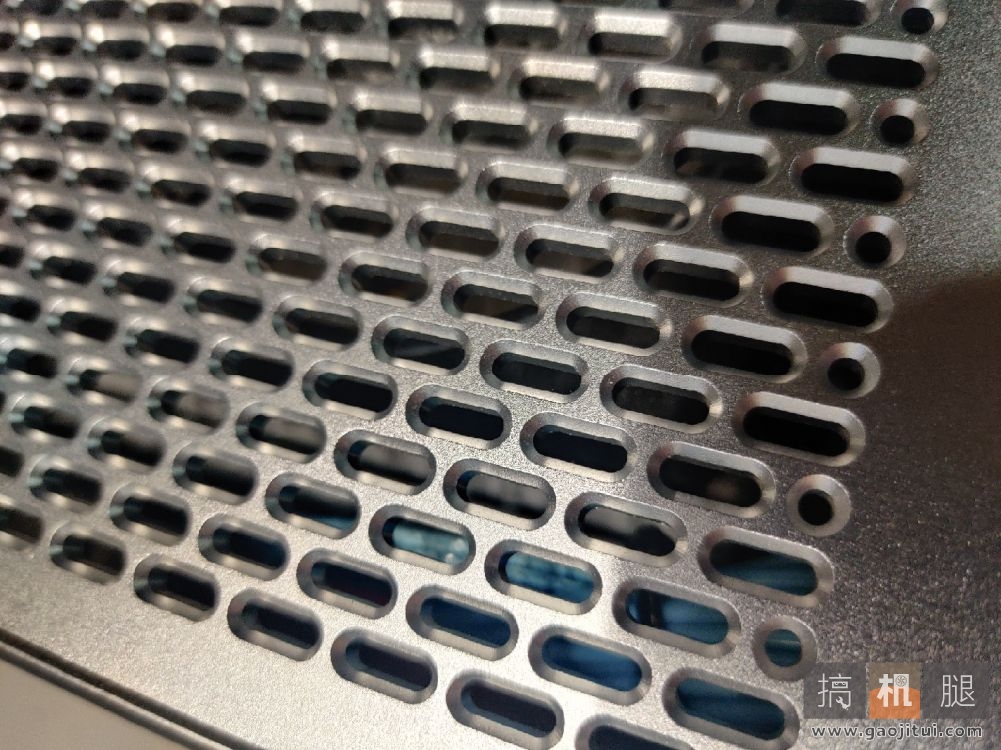

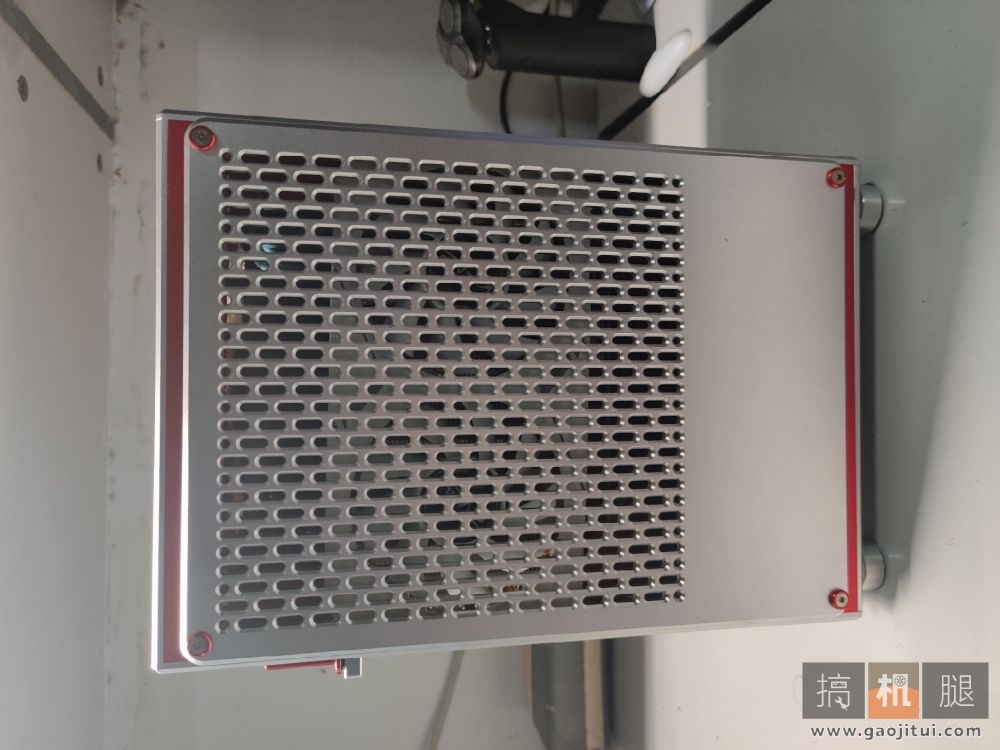

侧板的开孔绝对是其灵魂所在,每个孔都有倒角。

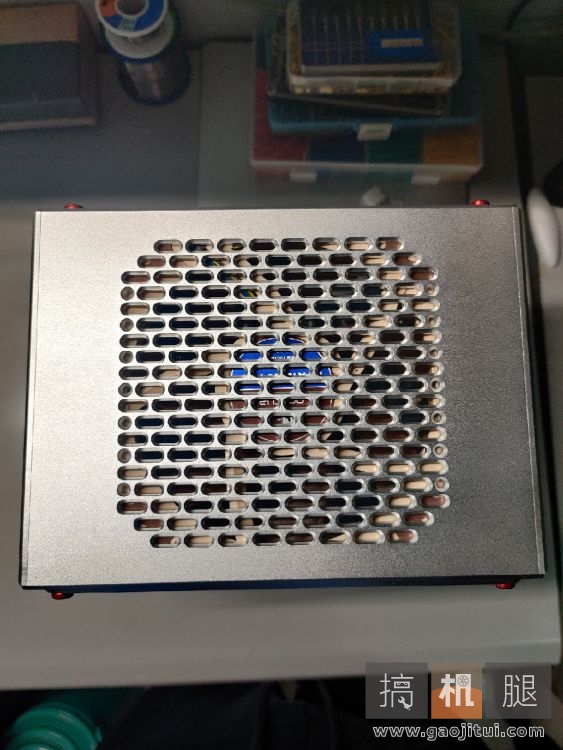

顶部也采用与侧板相同的开孔,为120cm风扇位。

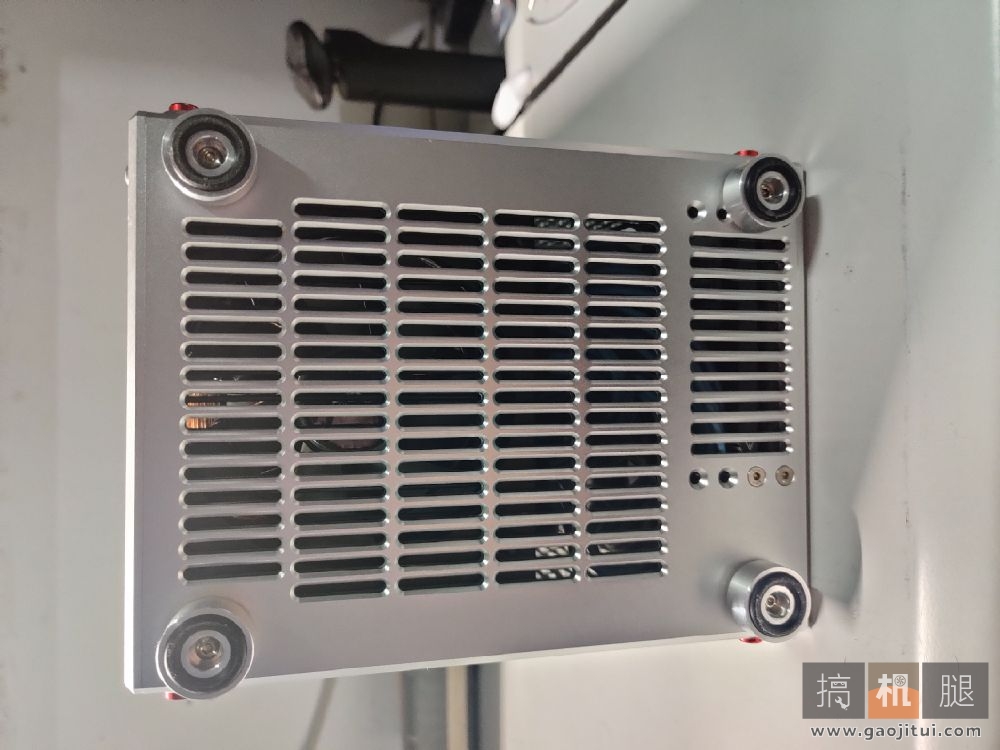

底部大面积开孔,加上两张侧板,没防尘网简直是吸尘器。

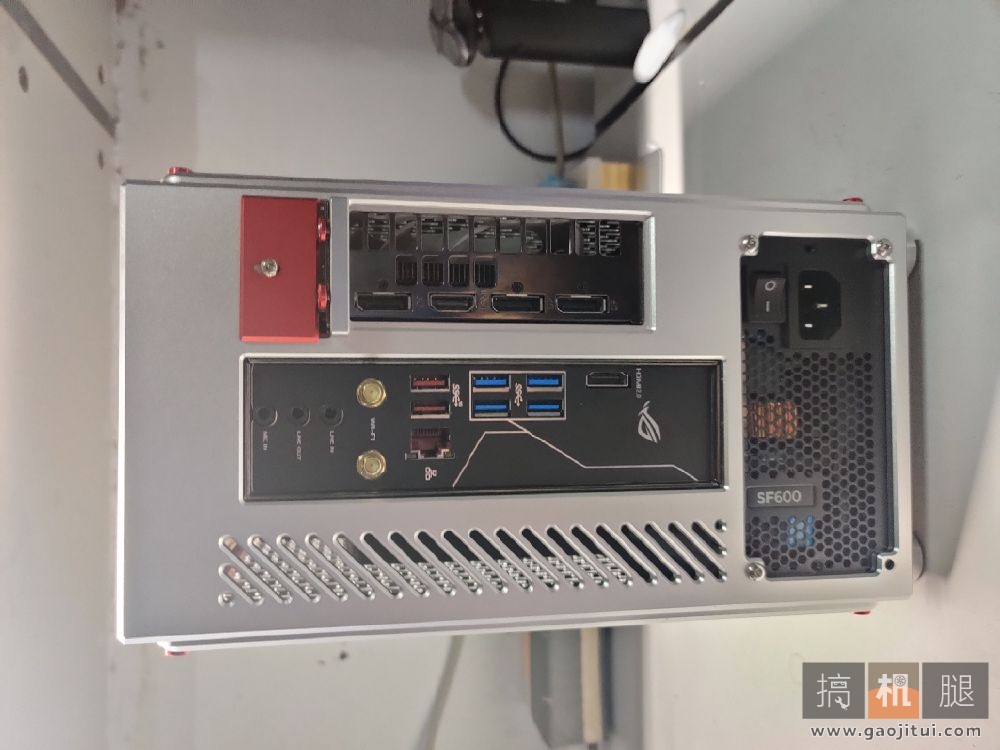

来到机箱背面,可以看到结构是和a4机箱那样的背靠背式,挡板左侧小面积
开孔,利于cpu散热器吸风。最下方是sfx电源位。

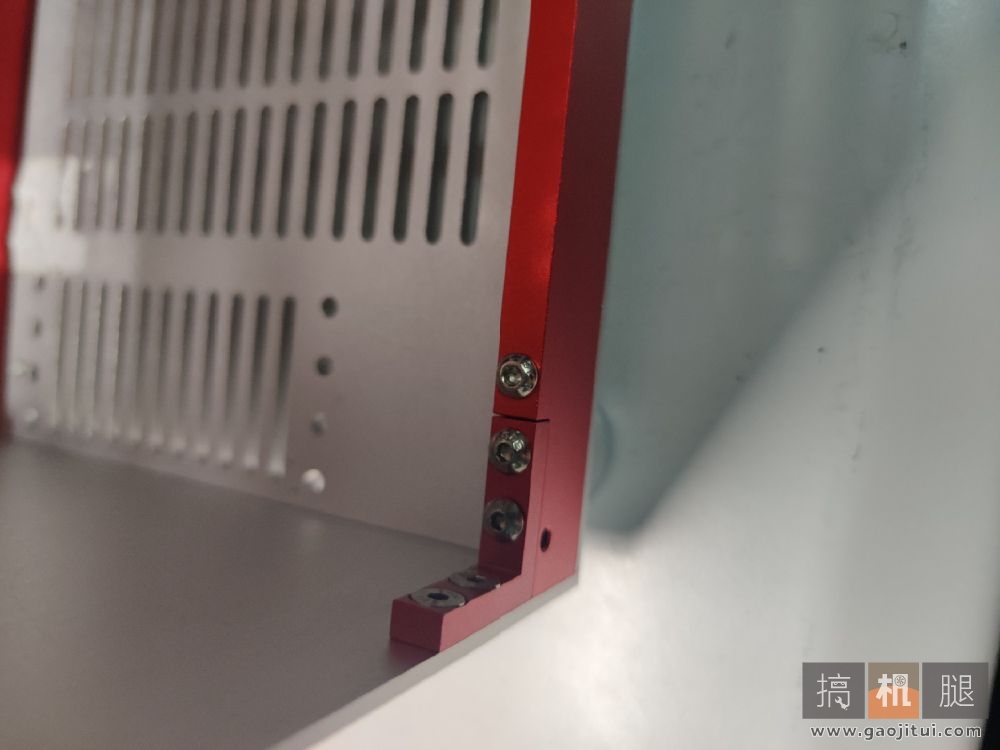

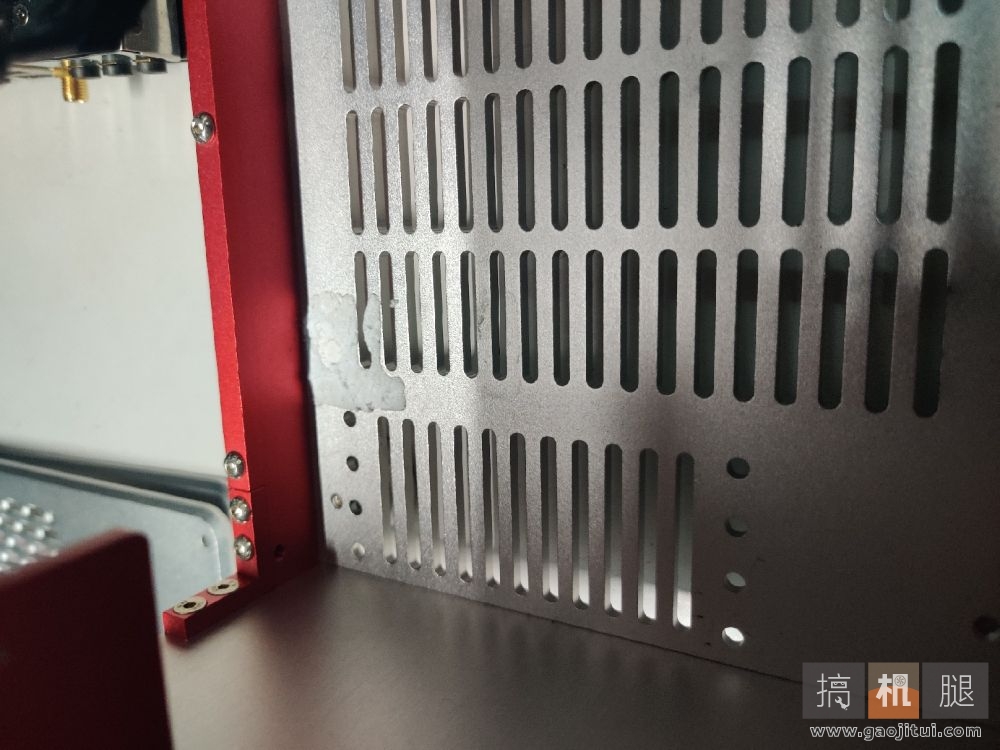

以下是内部图

这个位置可以放四个2.5寸硬盘

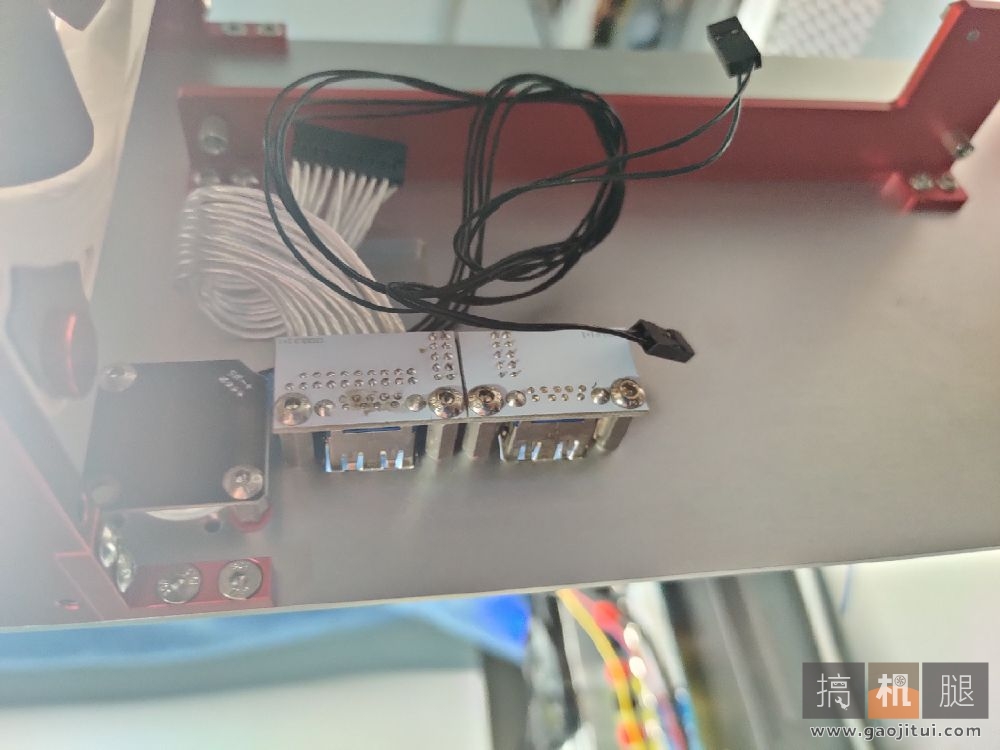

usb3.0和开机键都是单独定制的pcb。

下面开始正题,本次再装机目的为测试自己改装的康舒flex电源。

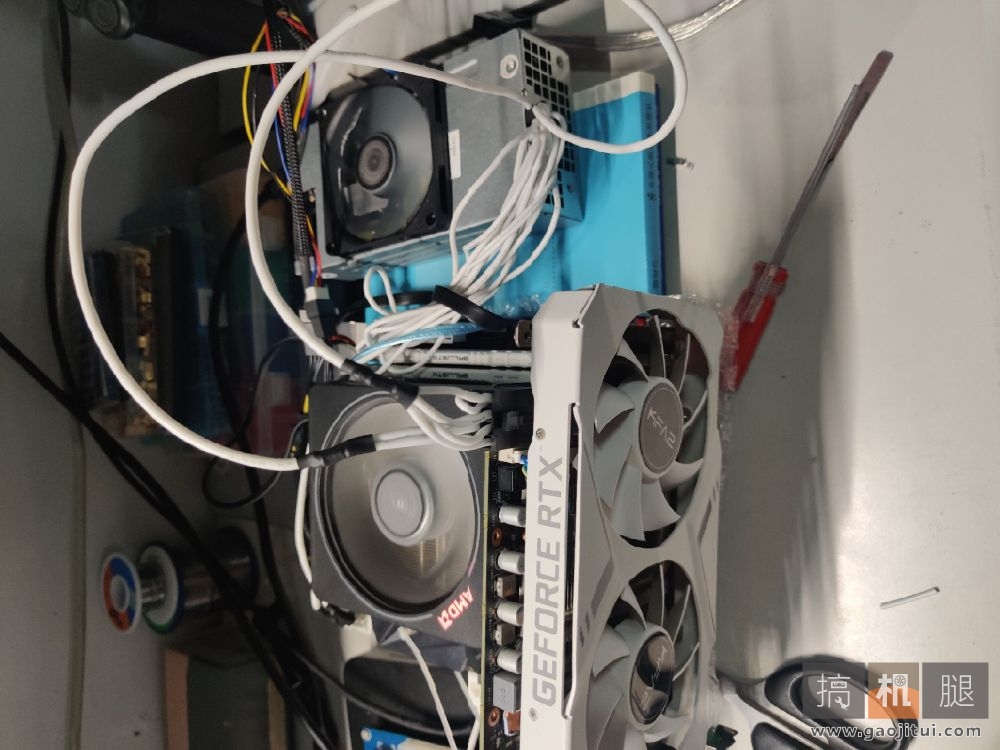

所以我会先在机箱外部测试一遍,然后装入机箱再测试一遍。

我的配置是amd3600和1660ti的组合,内存英睿达c9 3200 c15,小超3600.
电源为康舒400w,自己内改线,如何内改线小郎君已经有详细教程,这里不再赘述。

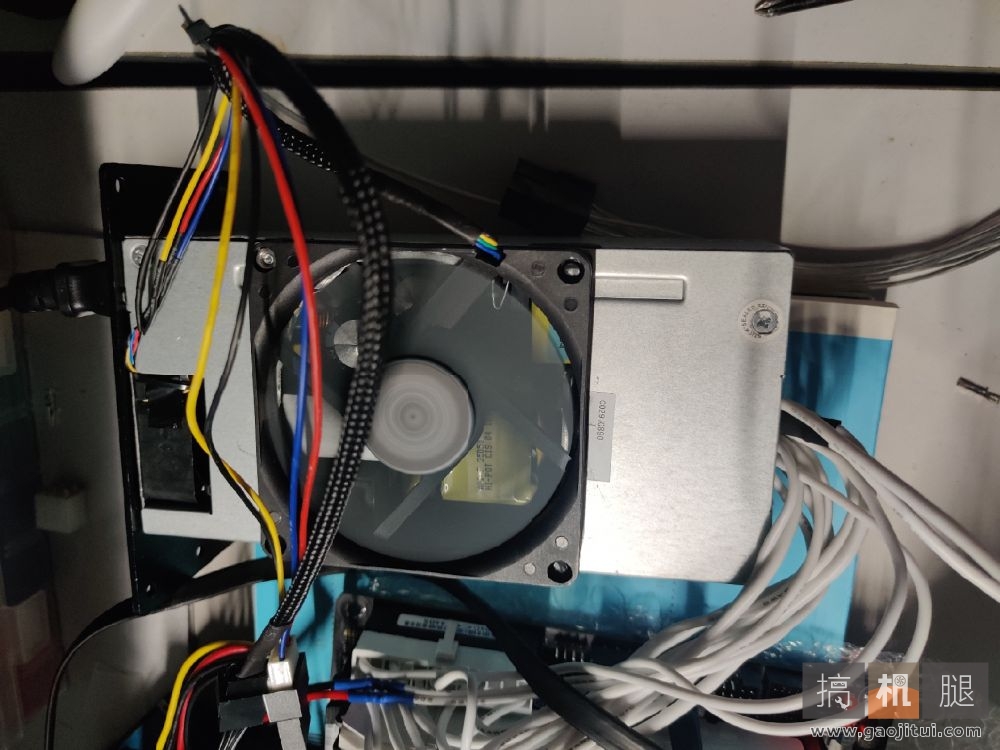

电源顶壳开了9cm风扇孔,风扇用的是大镰刀风八。尾部是改了主板插头的4010风扇,
实际并不转,不知为何。

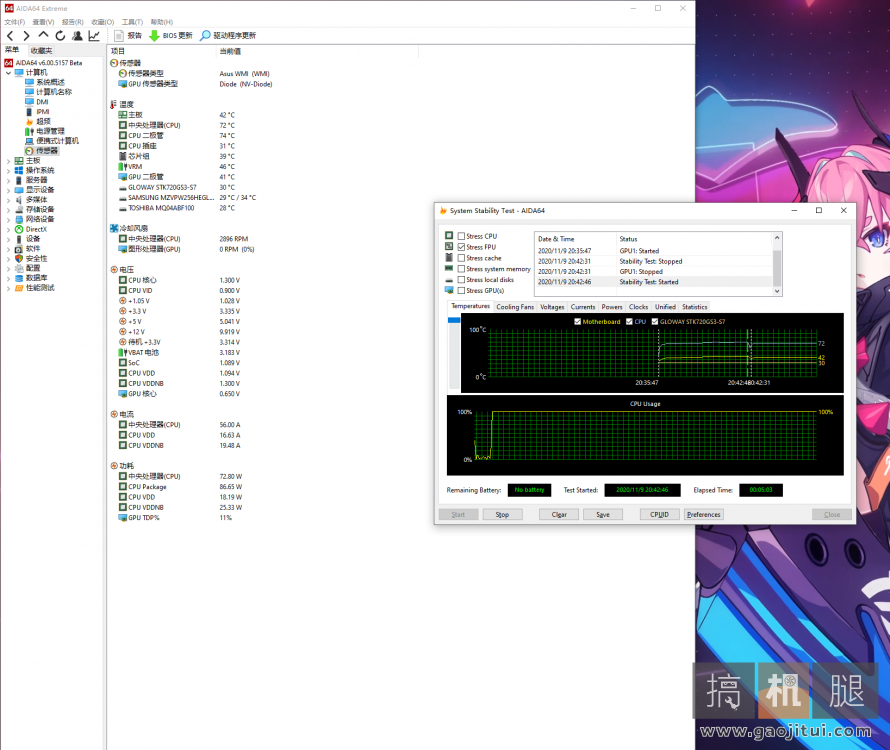

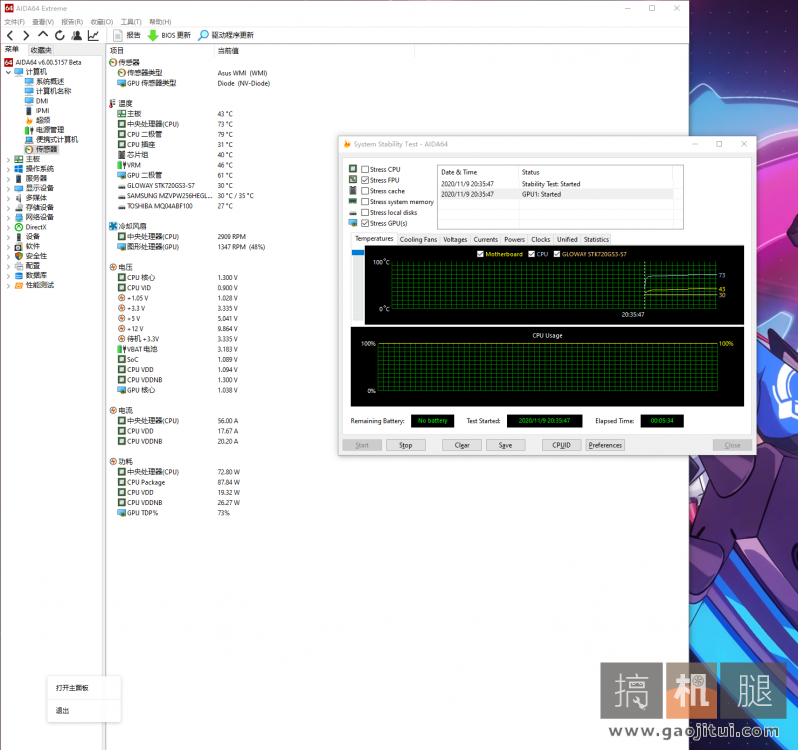

这里只使用ad64进行烤机测试,时间为5分钟。

分别测试了fpu+gpu和只有fpu的情况,发现并没有啥区别,所以装机再测试时只烤fpu。
烤机的目的在于,看看电源在有负载的情况下的温度,室温没有暖气的情况下,烤机时风八的转速达到满速,
此时摸电源外壳,冰凉!未改装时电源会很热,原装风扇满速直接起飞,舍友直呼受不了。

那接下来就是装机测试。

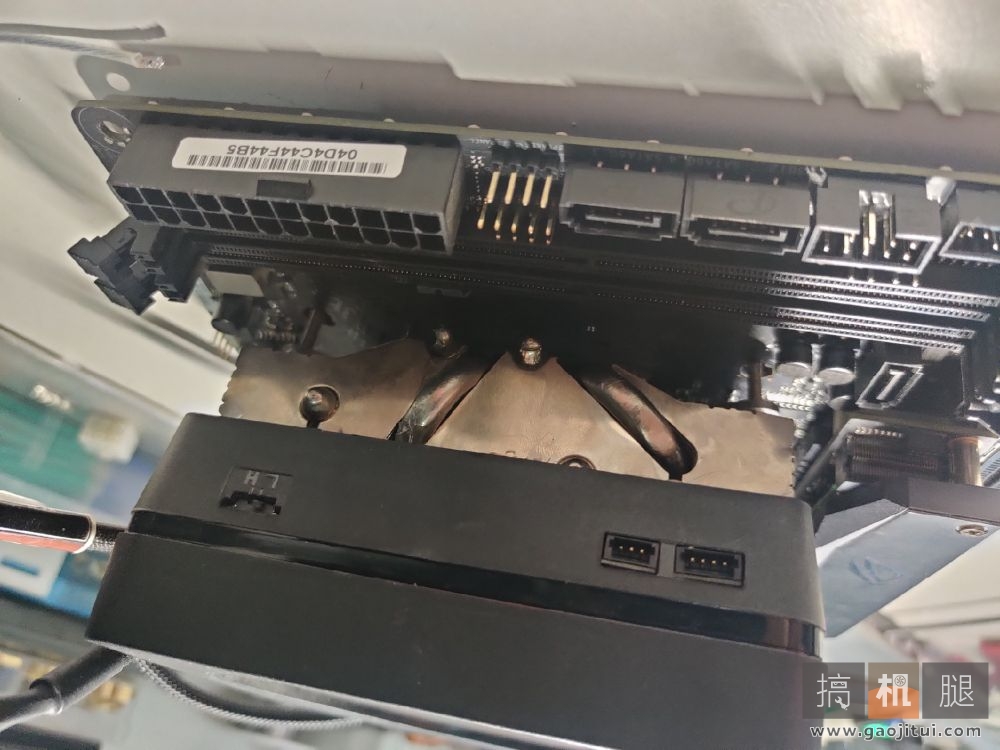

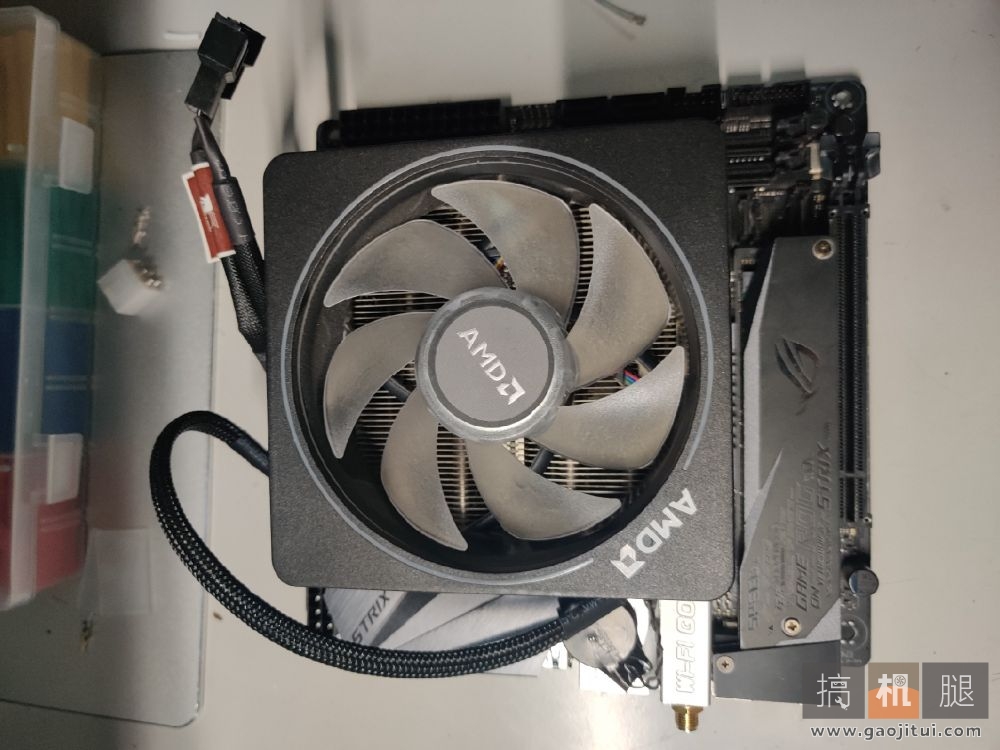

由于机箱本身散热器限高,原装amd散热装不上,我就用原装的风扇加上axp90的主体来使用

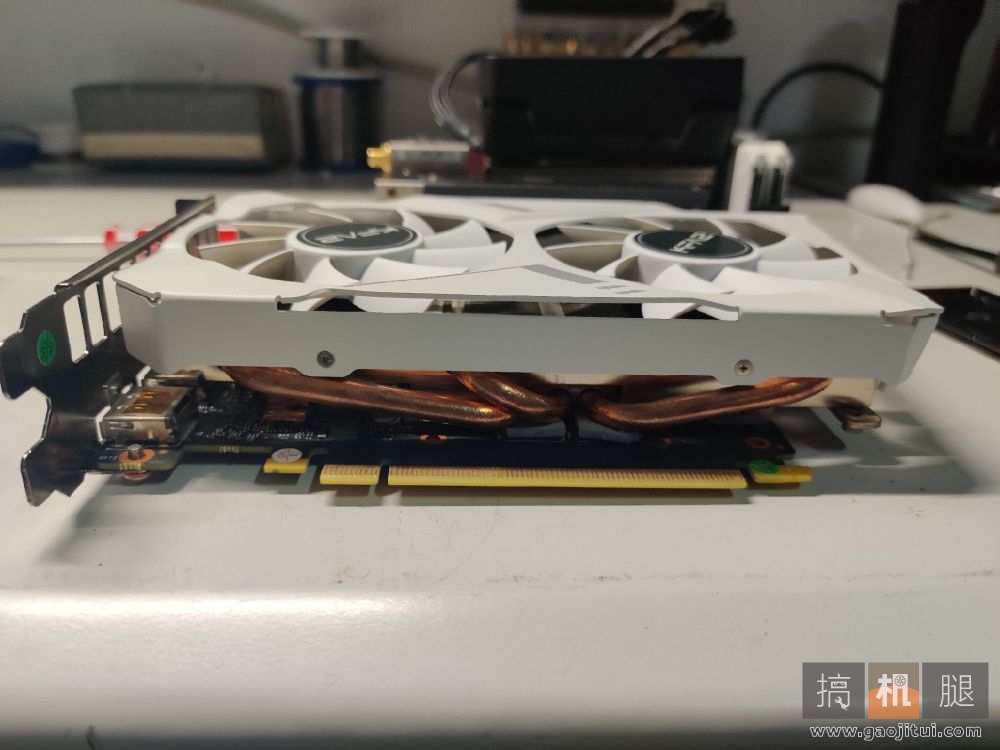

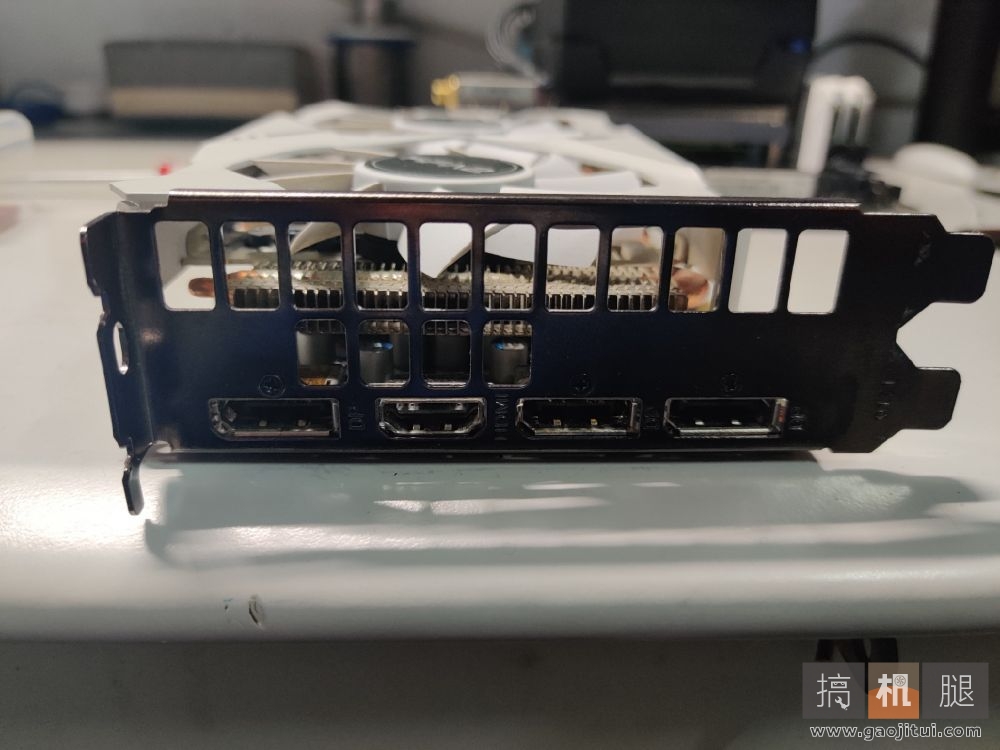

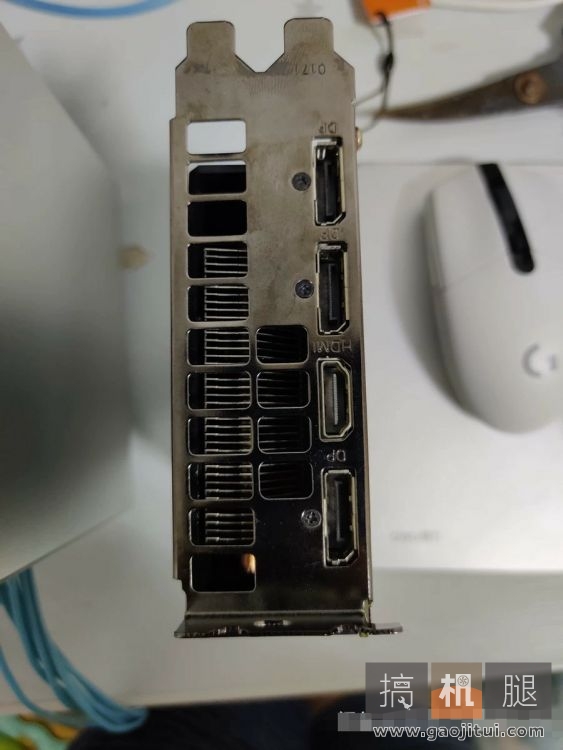

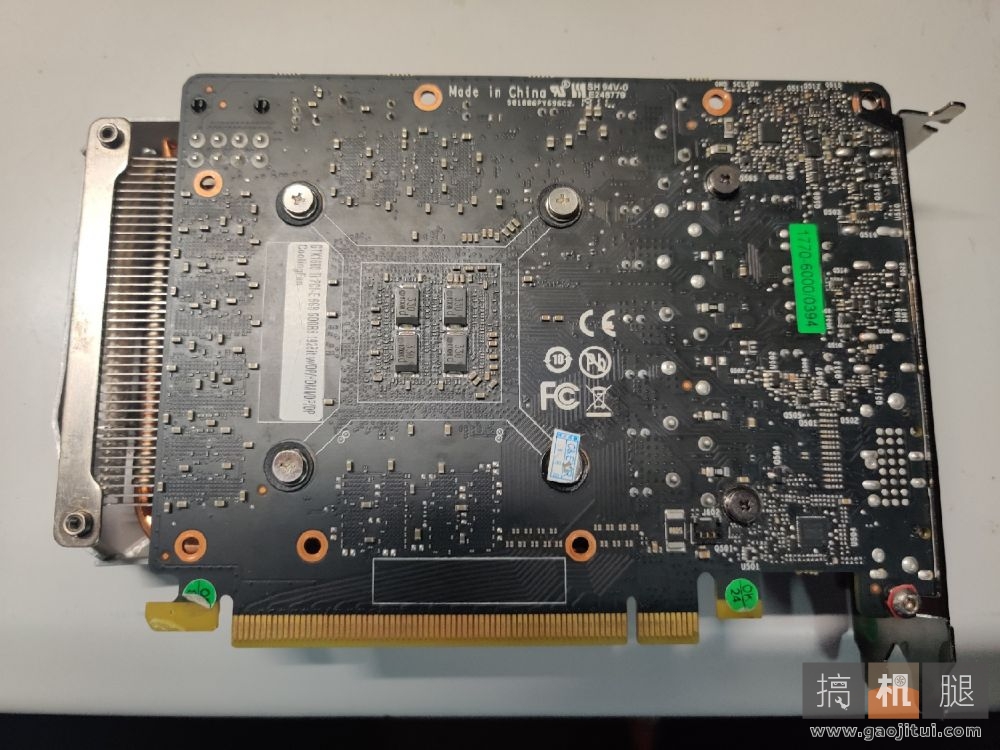

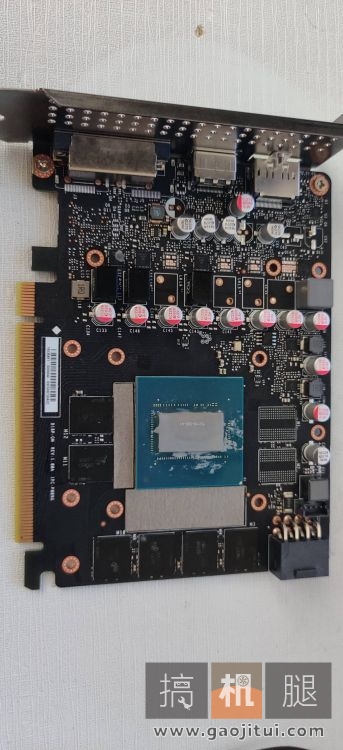

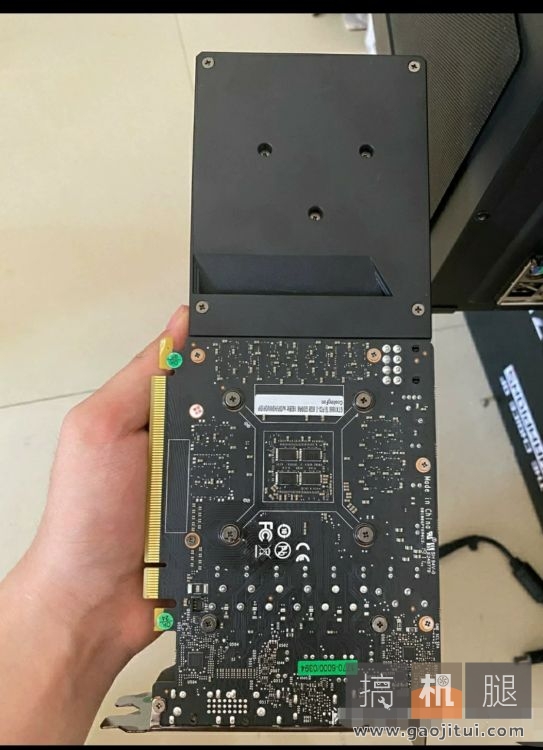

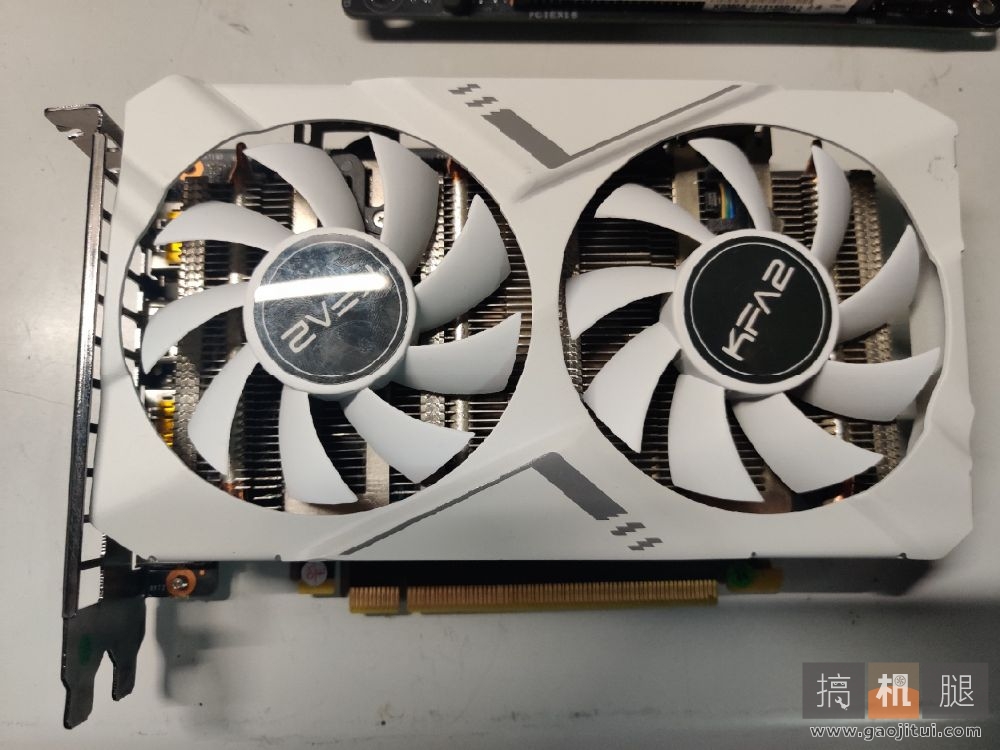

显卡则是用同德1660ti和买的影驰散热器改的,完全契合不用硬改。拆解图是hp1660的和这个pcb完全一样,只是供电接口方向和输出接口不同。

首先将电源固定好

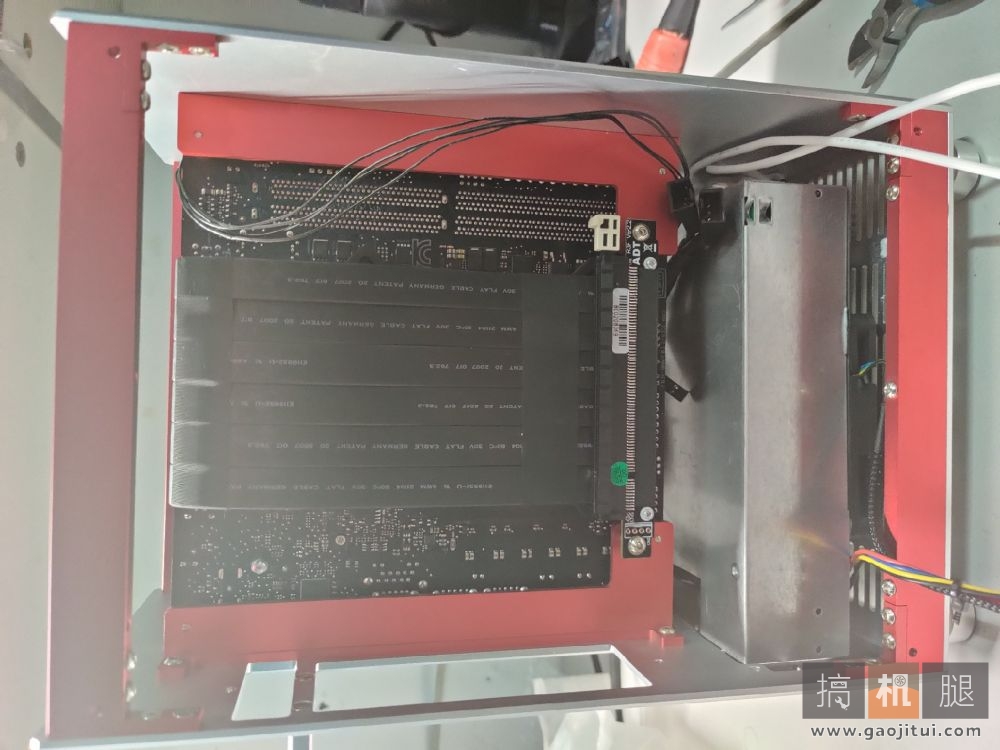

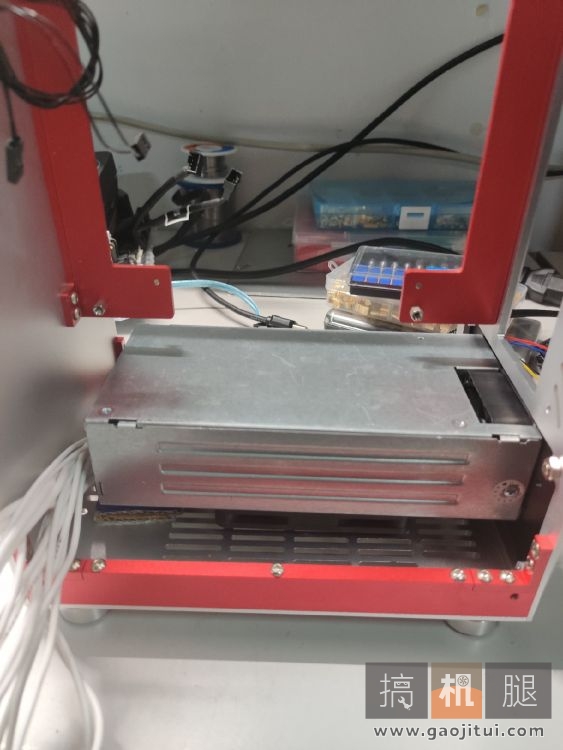

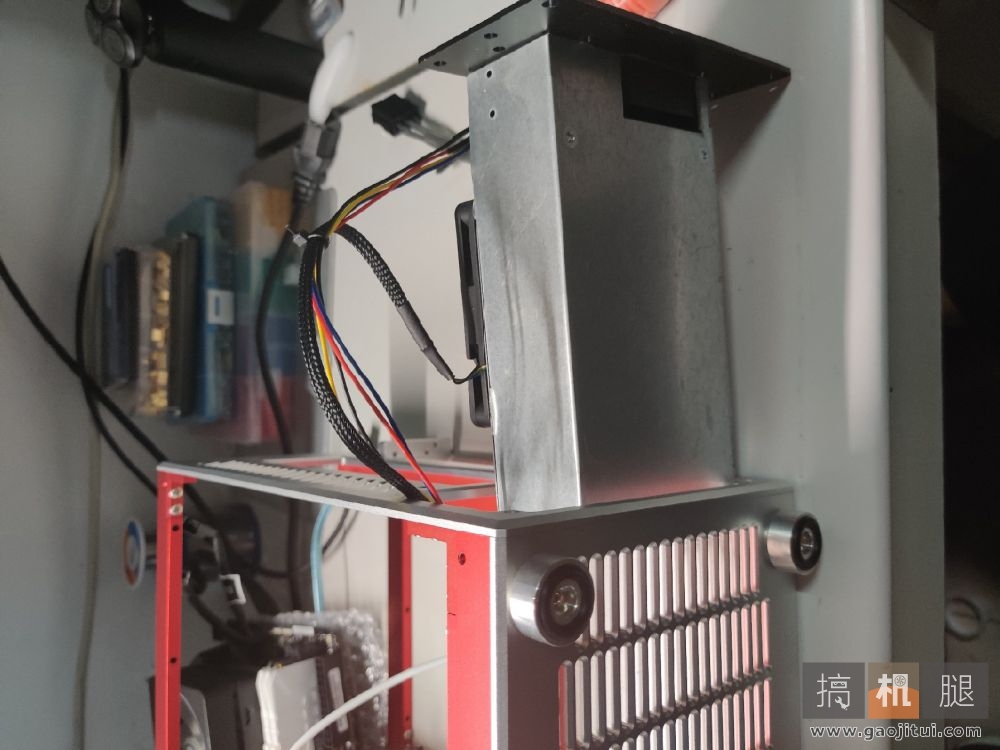

因为机箱电源位是sfx,所以我需要一个flex转sfx的转接板,然后我把电源翻个面
让风扇直接吸从底部进来的冷风。

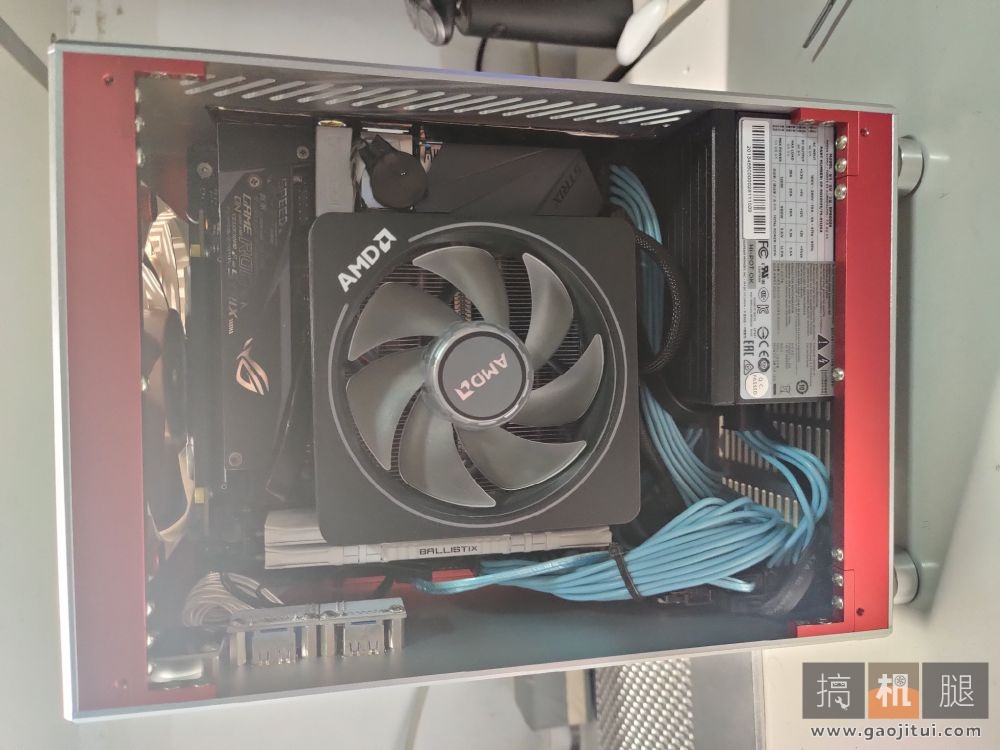

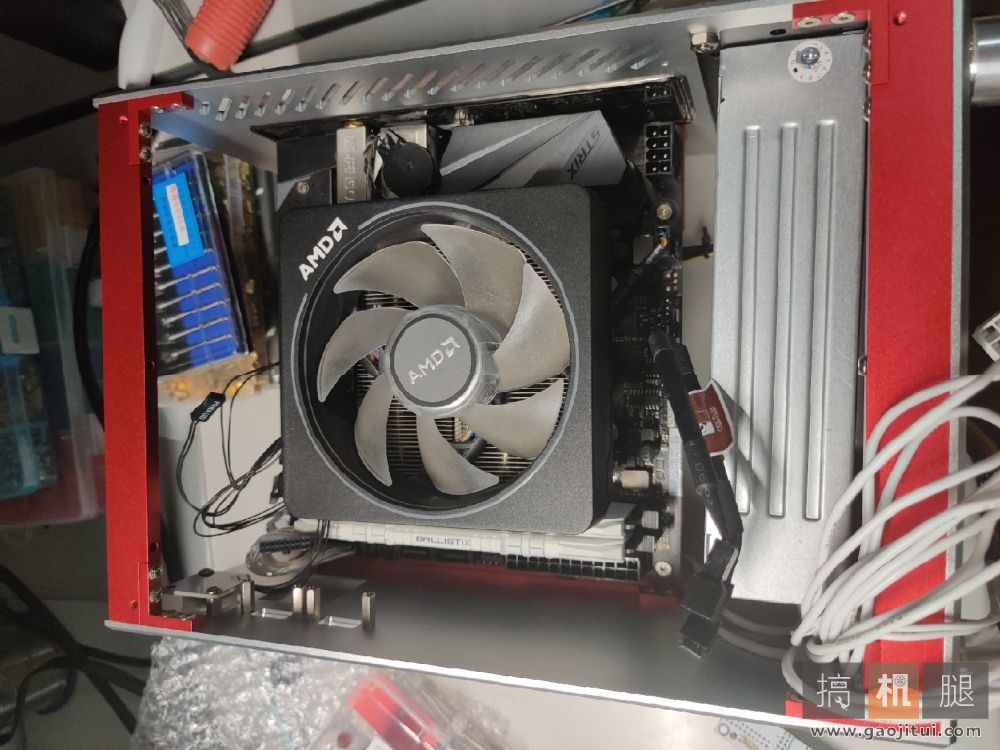

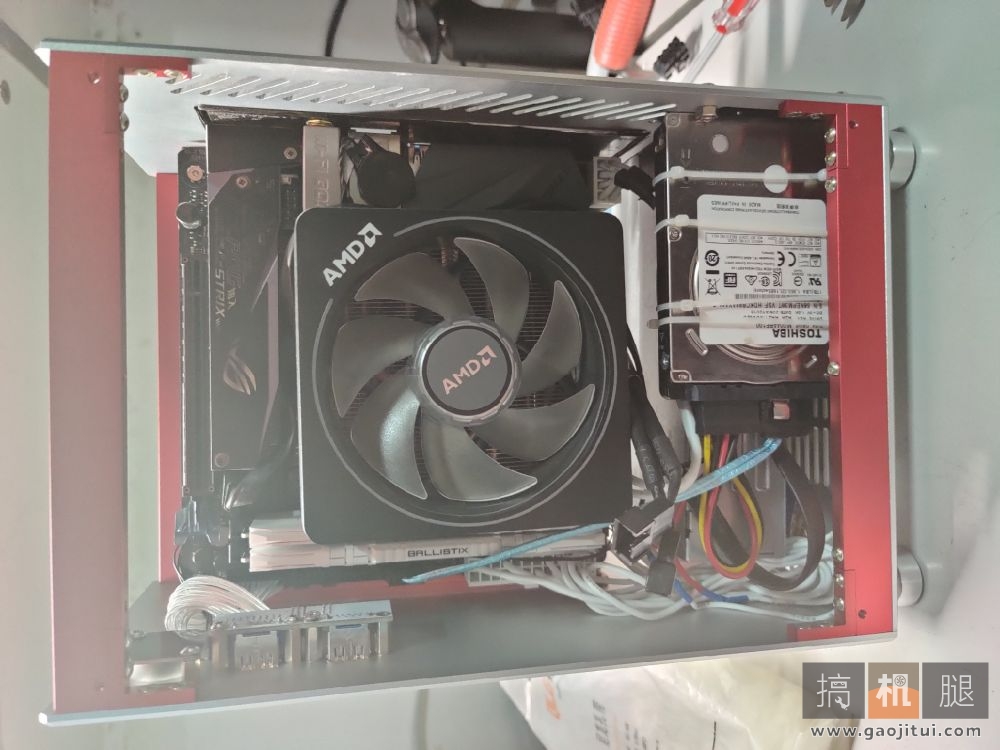

将主板固定,并将线和硬盘给插上,由于电源把原来的硬盘位给挡住了,所以我用轧带固定,附上用sfx电源的图。
这只是测试flex电源,测试完会换回sfx电源用。

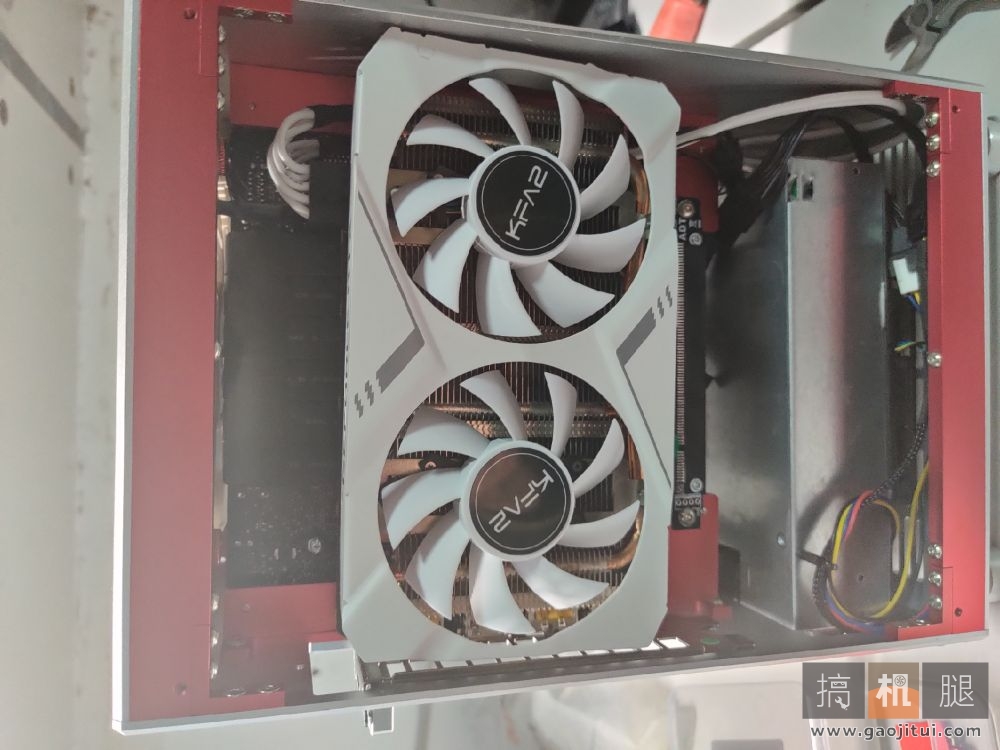

插pcie延长线并固定显卡,机箱显卡最大只能180,这里正好不冲突。
至此装机完成,装好的图实际上和帖子顶部的图是一样的。

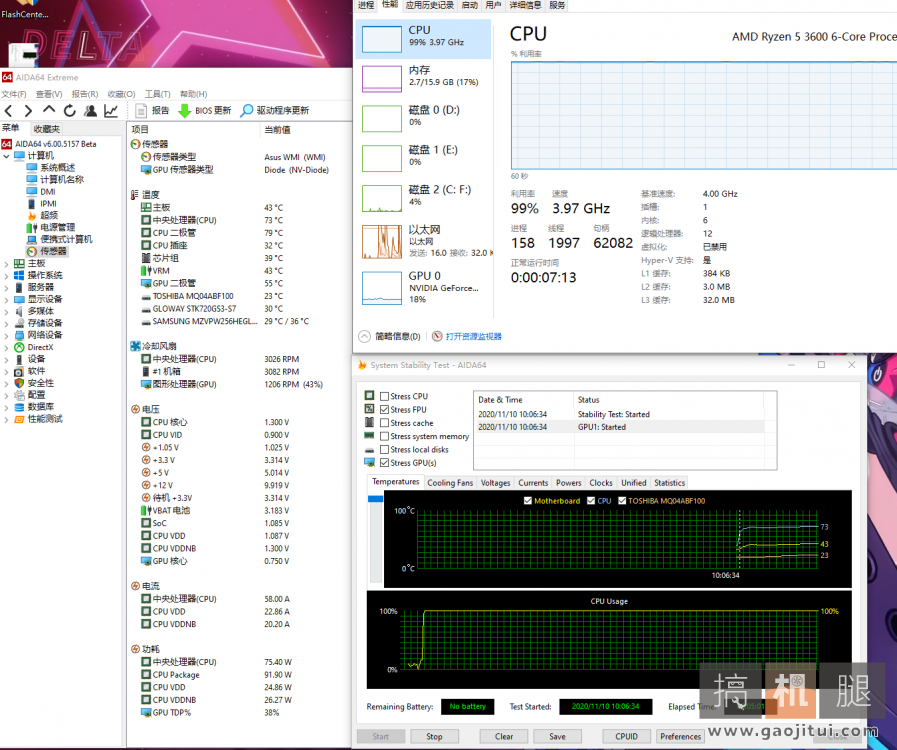

机箱内烤机图

总结就是由于机箱良好的风道,这种级别的硬件轻轻松松压制。改装的flex电源非常凉快,
相比之前的烫手,这才是真正的解除封印。
