前言

这两天拿到两台时空魔盒样机,CPU分别是i3 4010U和i3 4012Y,都是4+120的配置,机箱非常熟悉之前也玩过几台同款机箱的小主机,作为一个软路由痴汉,把玩过完瘾后自然是想方设法给改成软路由,今天借这个机会总结一下单千兆改软路由的几种方案。
当然,今天用的是全新的改装方案,废话不说先看机器吧。

主机展示

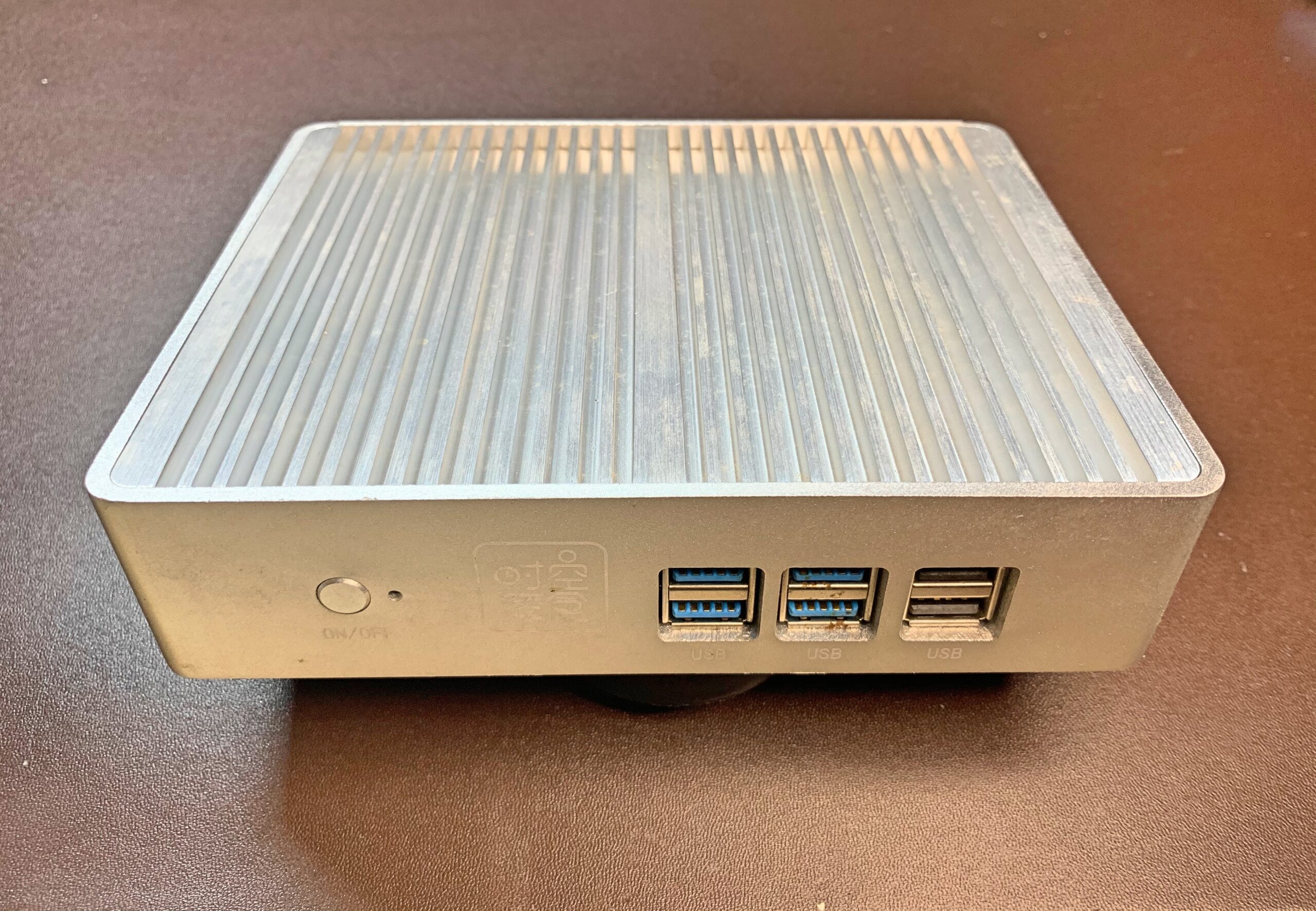

这机箱大家应该都比较熟悉吧,巴掌大的主机配12X12小主板,尺寸就不过多形容了,很小就对了。

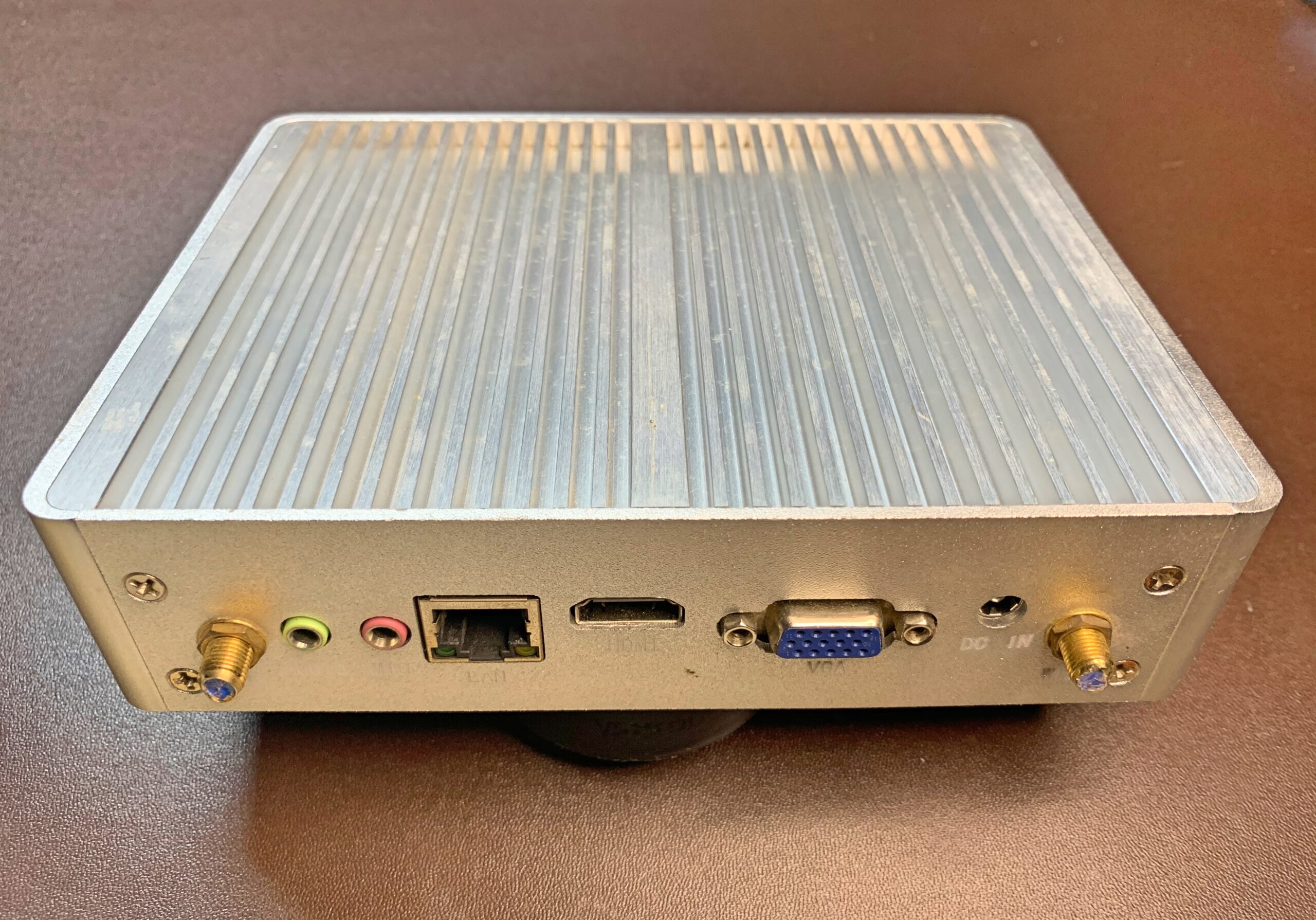

孤零零的单千兆,接口布局都很常规,不多介绍了。

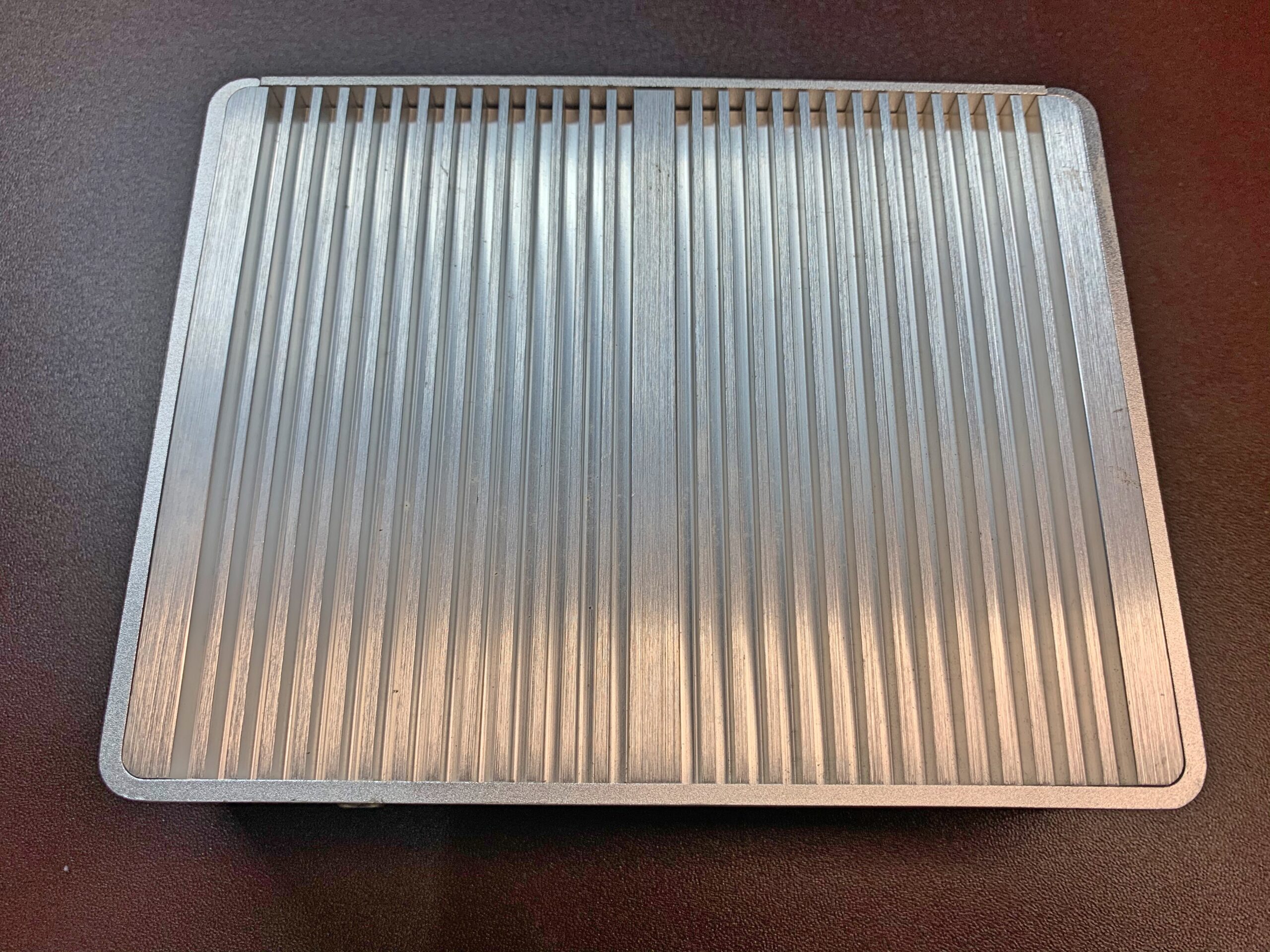

正面的散热片,灰尘比较多打理一下还是很靓的。

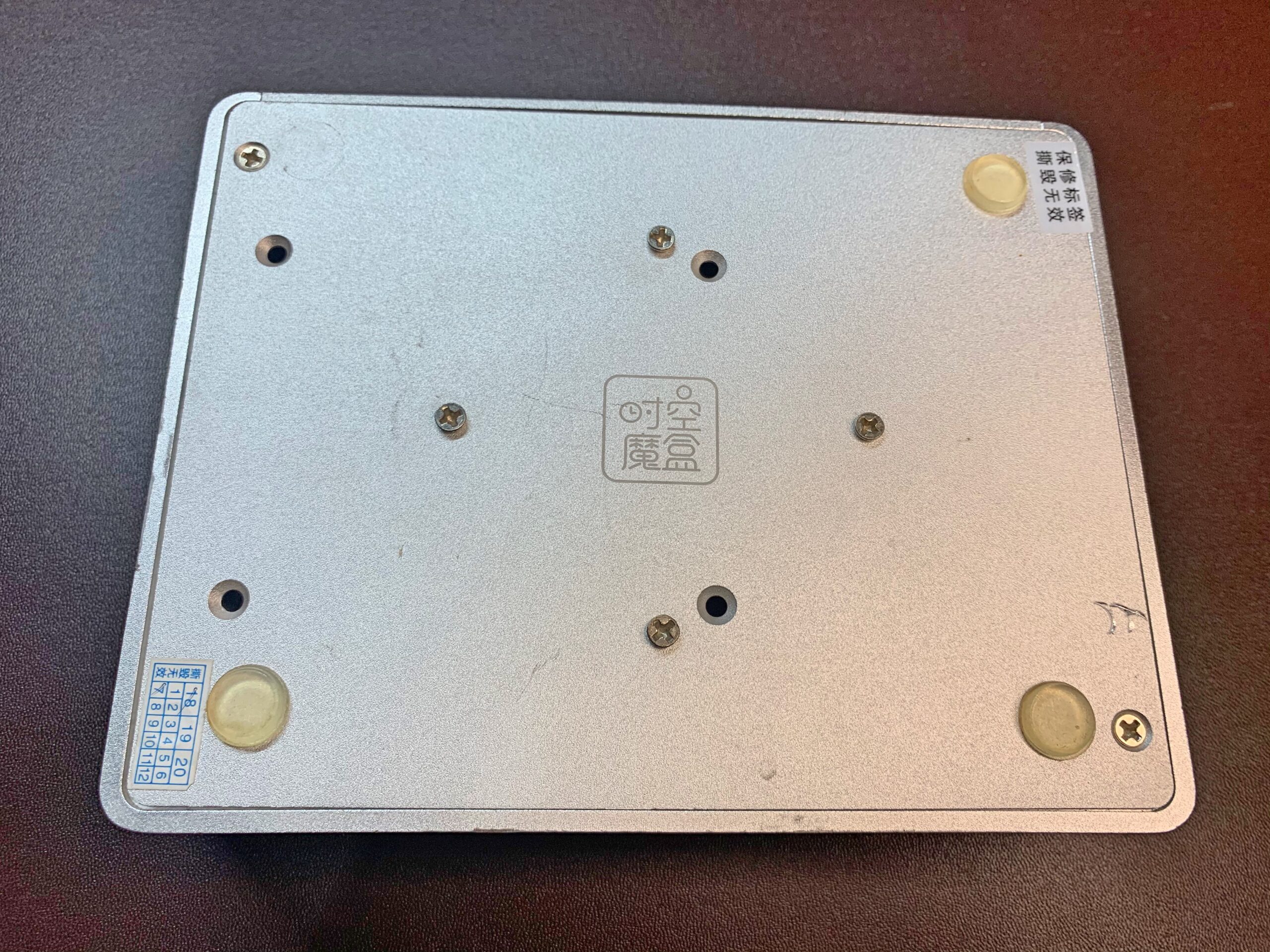

背面易碎贴都还在,虽然没有开新机撕膜的快感,好歹还是个有膜在的原味机。

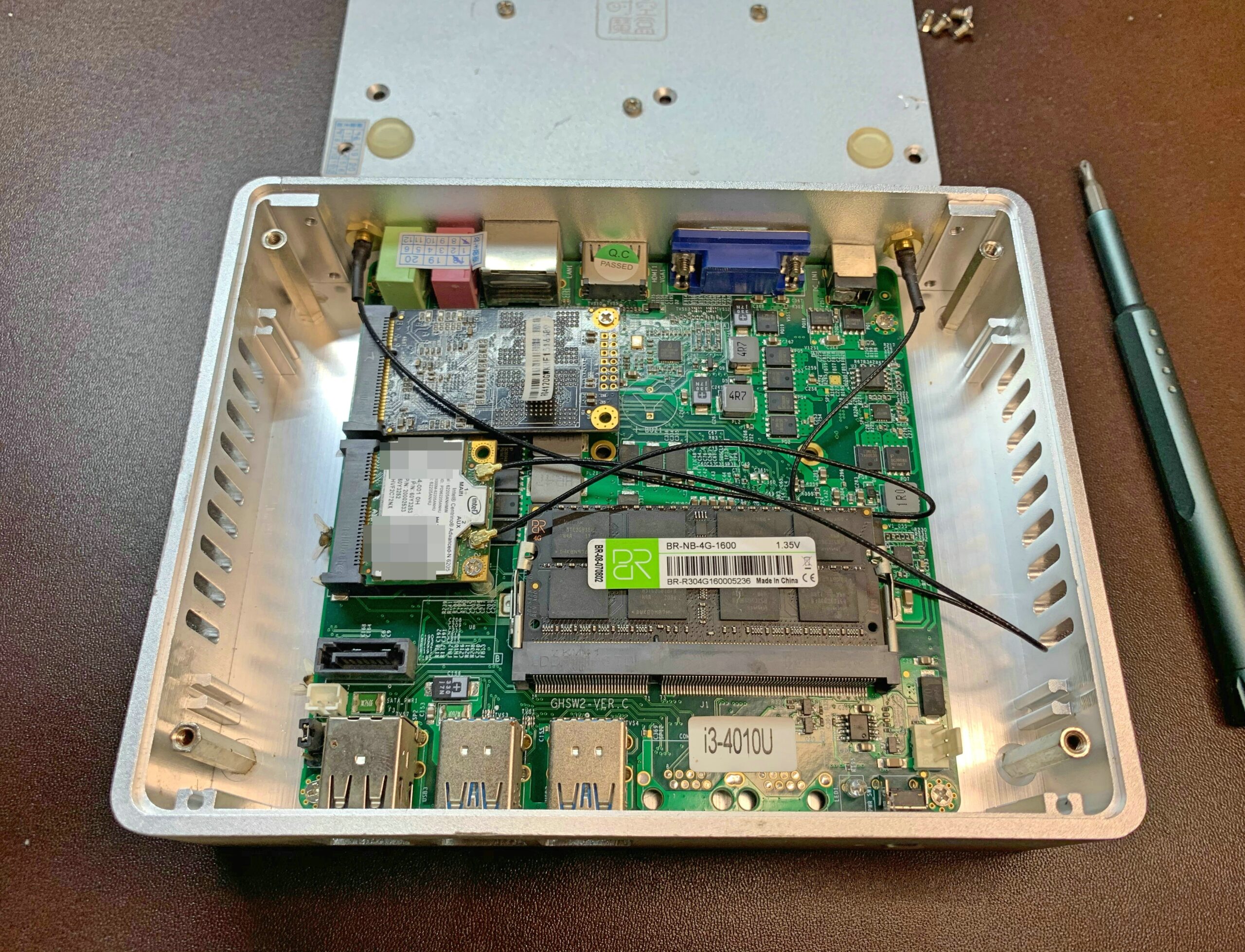

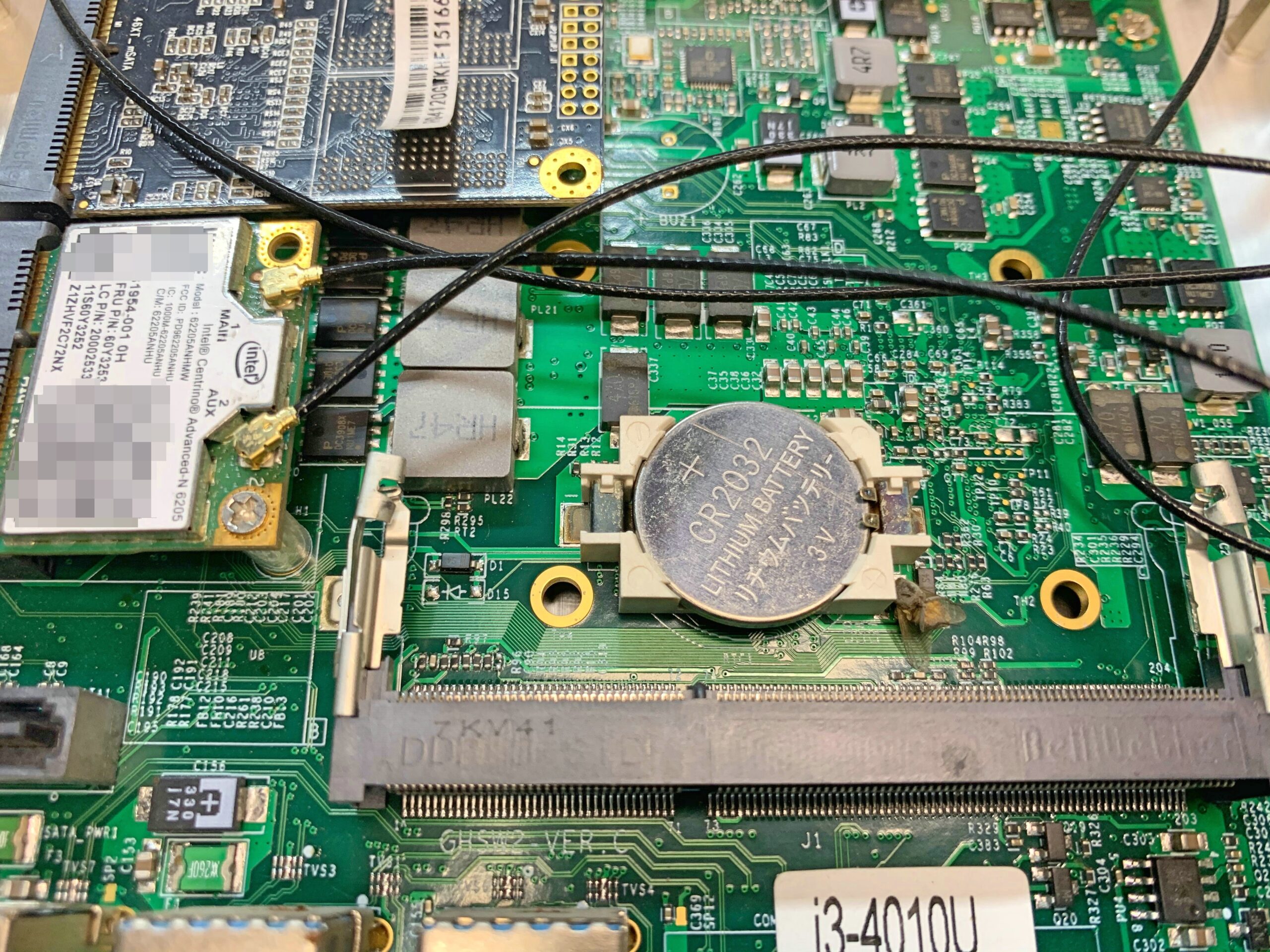

直接破膜开盖,看看原味机内在的东西。

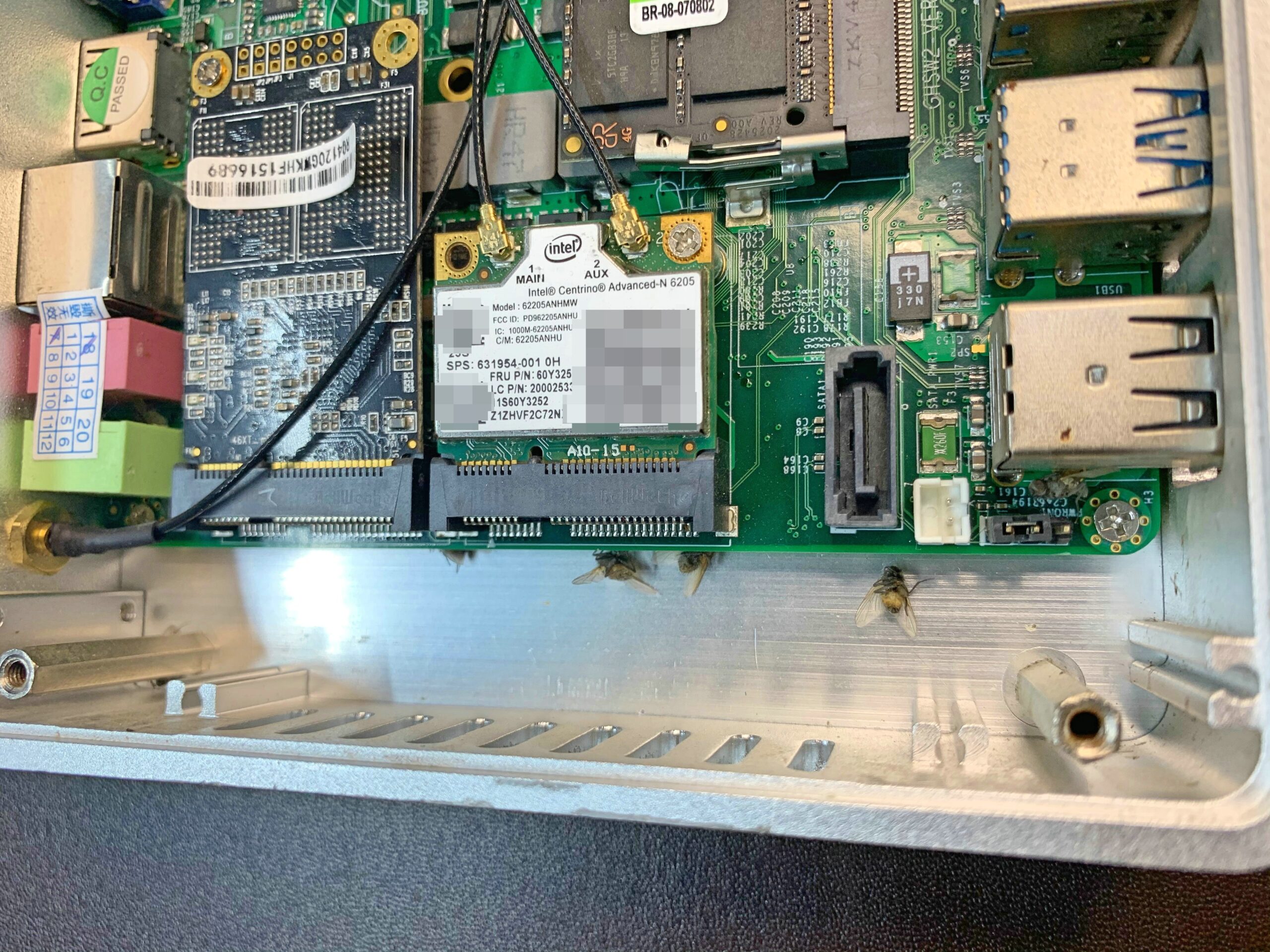

为什么叫原味机呢,因为随机附送几只原味苍蝇,当时脑海里有一万头奇珍异兽在奔跑。

某些隐藏的角落也有,不要仔细找,恶心的是自己,哈哈哈。

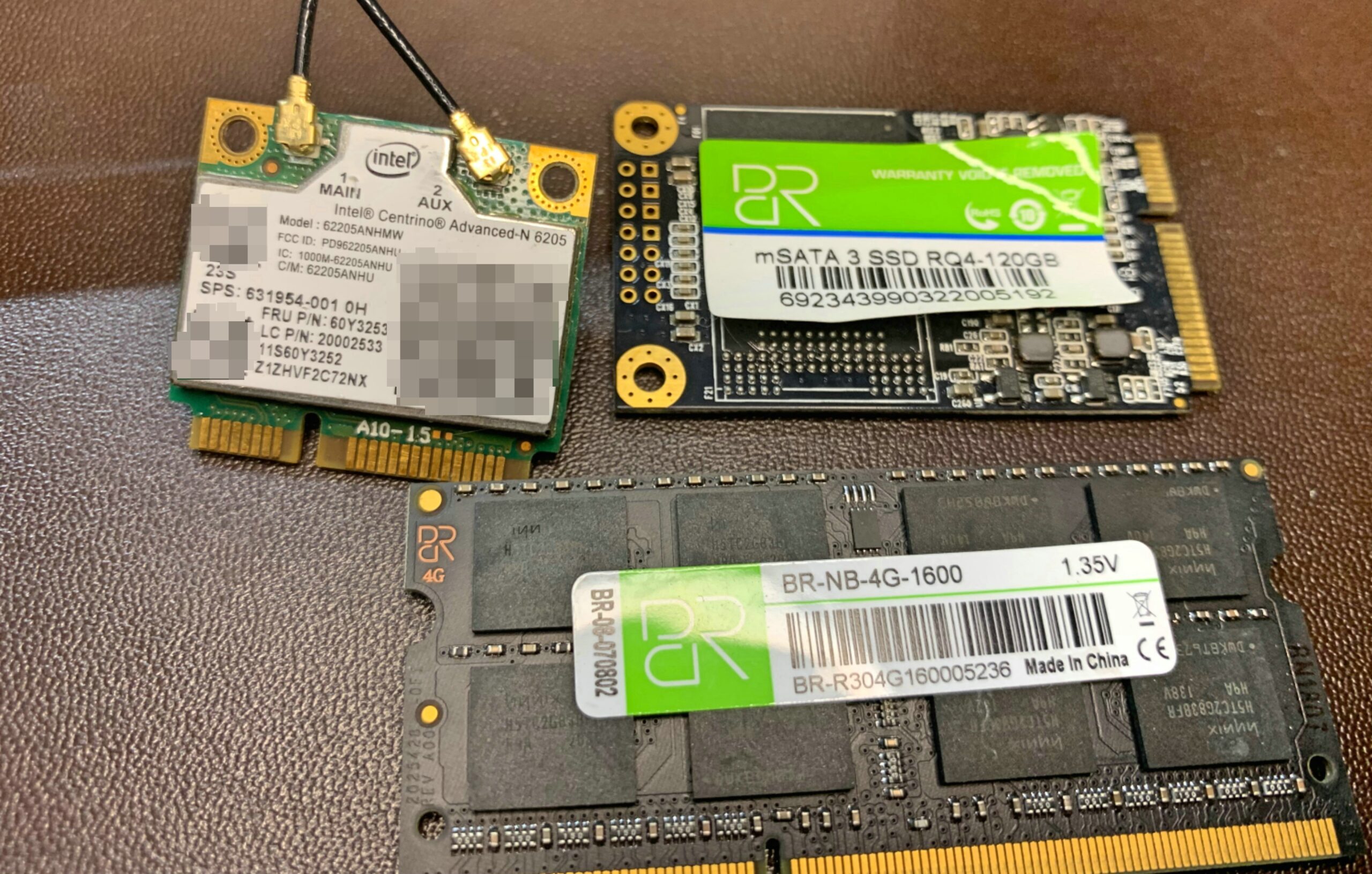

配的内存和硬盘都是一套,BR不知道是什么品牌。开机鲁大师瞄了一眼使用十几次,抛开内带的原味私货不说,算是个准新机。

开始折腾

首先展示一下我曾经用过的改装方案。

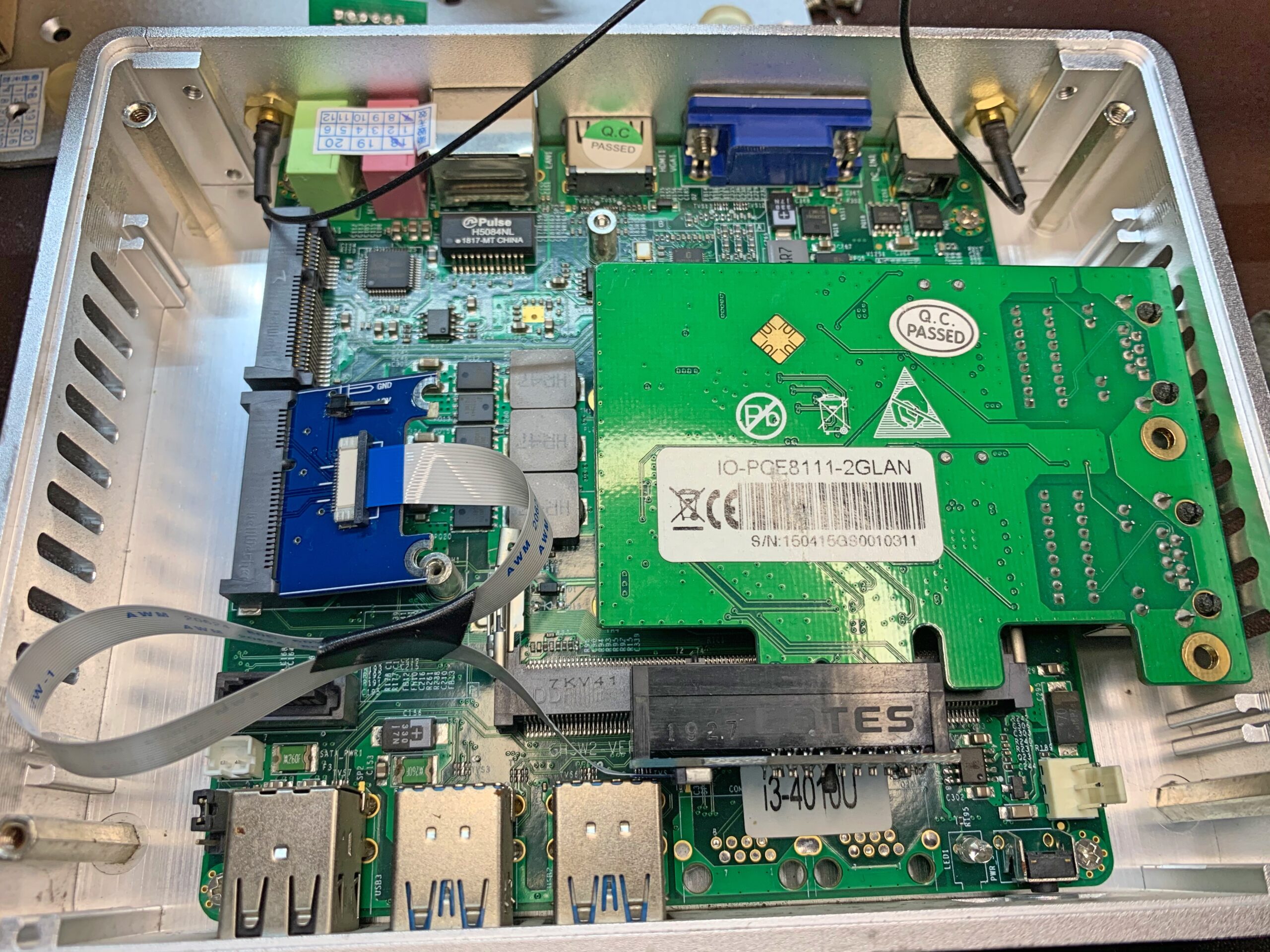

1.曾经买过这个迷你PCIE转PCI-E,然后插上双千兆网卡从侧边开孔做三千兆软路由。但是买的双千兆网卡有问题就搁置了,这个机器照样可以这样改。

2.拆掉耳麦接口,直接开孔固定网口,之前改过一个J2900,可以查看往期文章。

3.拆除VGA直接螺丝固定网口,改过HP的T520,可以参考往期文章。

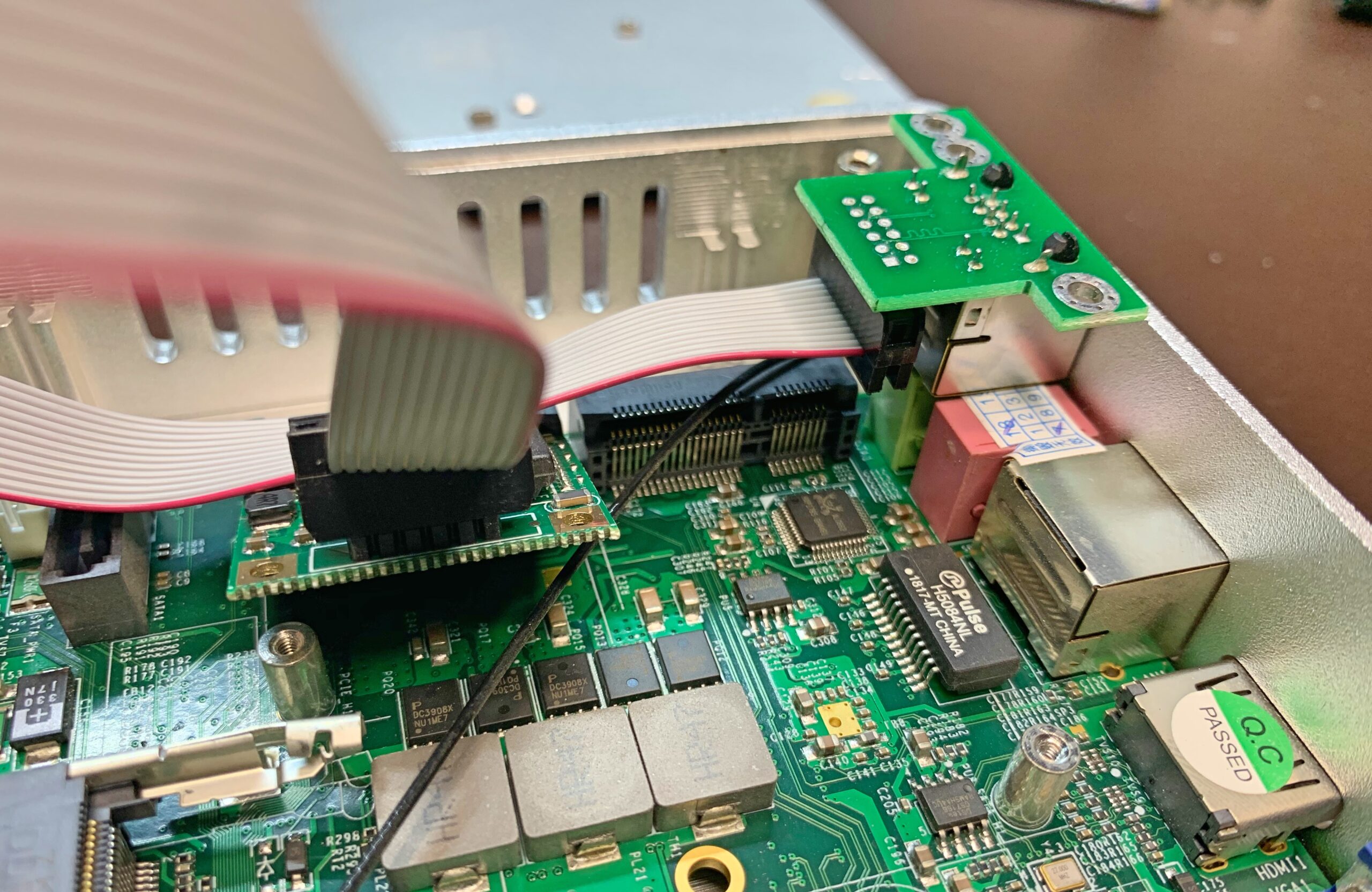

4.在HDMI上方开孔固定,这是今天的改装方案,应该是全网首发吧。

首先这个方案是经过各种测量、比划最终敲定可行的,比较难的是开孔和固定。

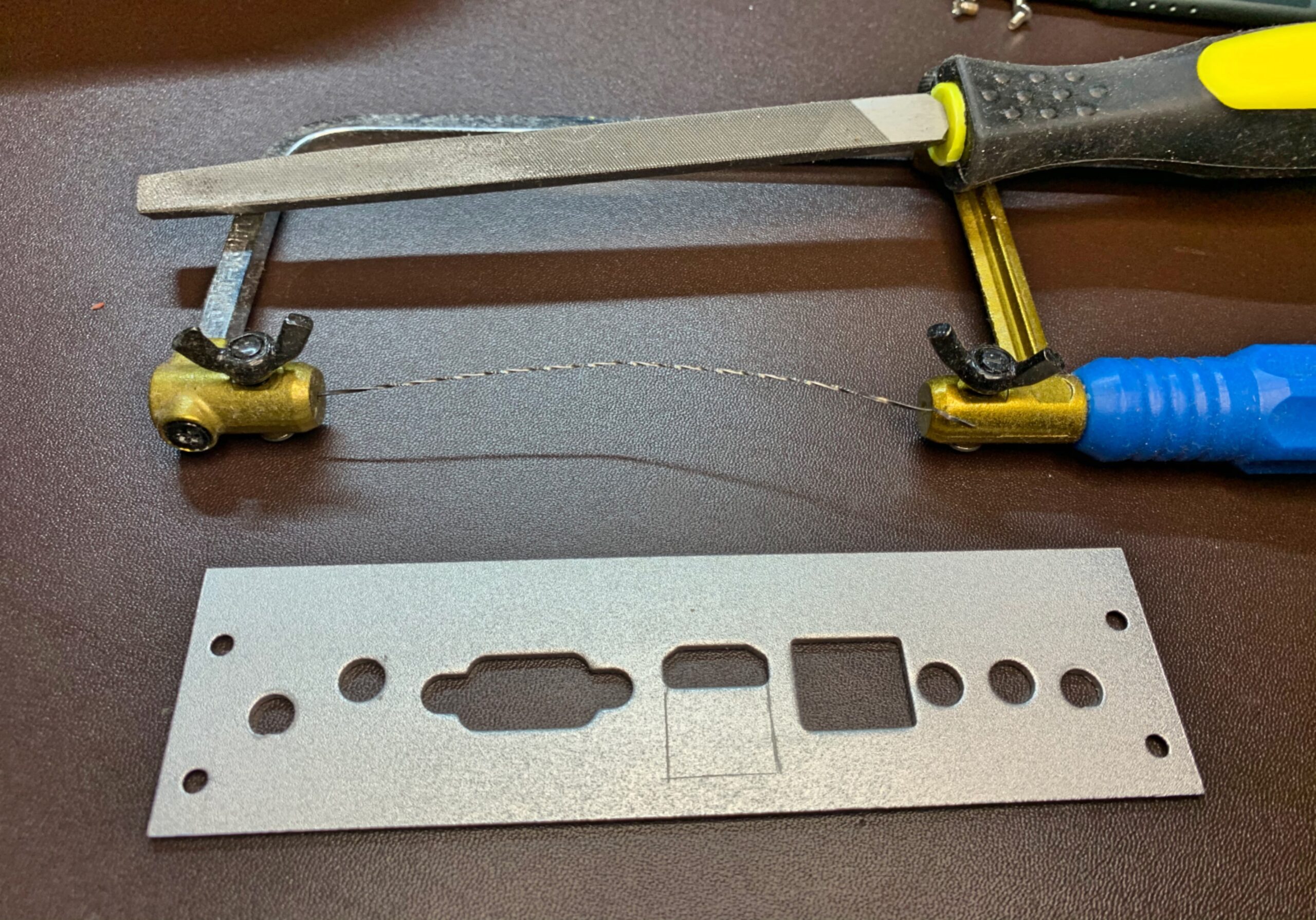

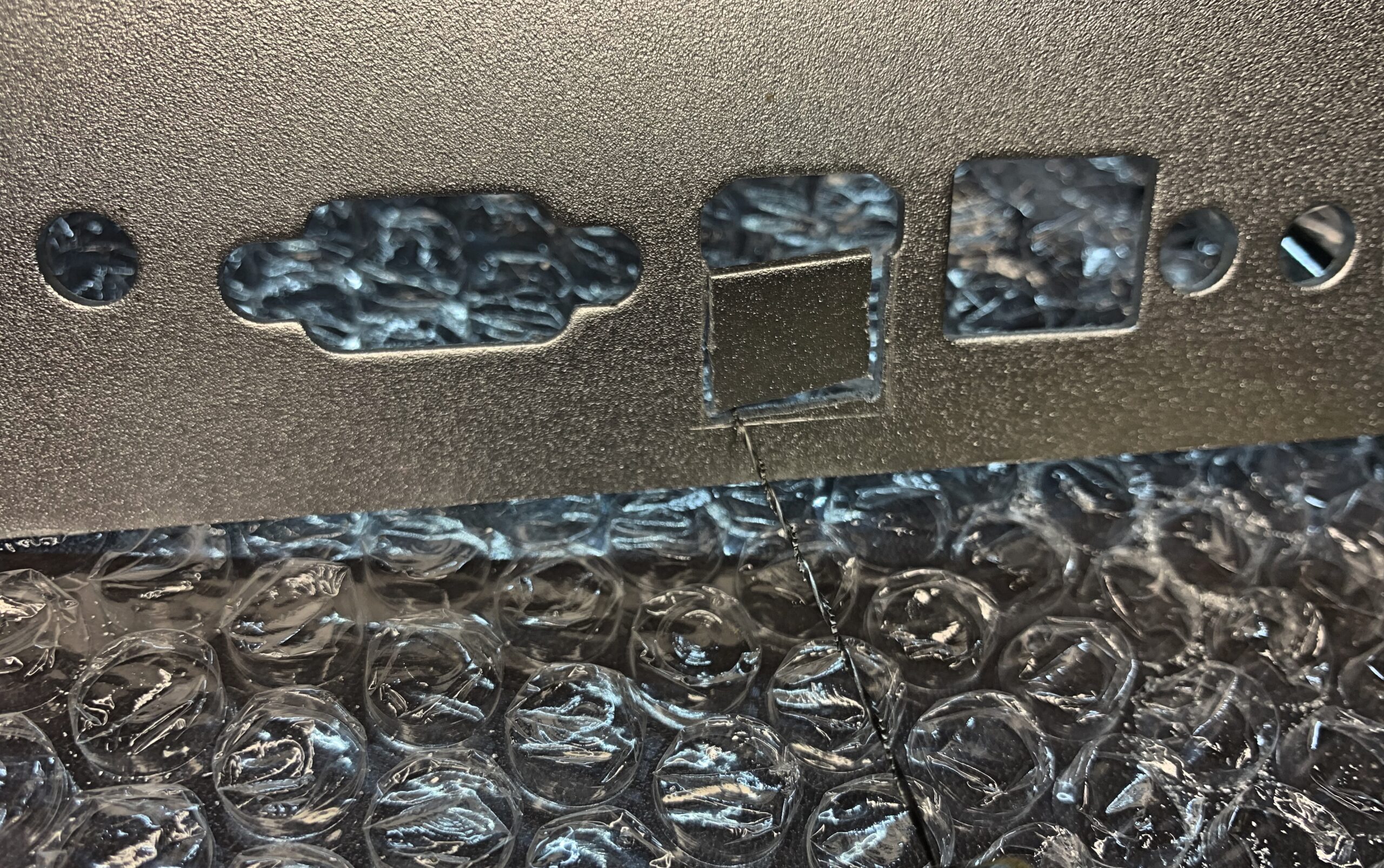

开孔建议用线锯,然后锉刀修边。首先还是大致地规划一个开孔大小。

线锯还是很犀利,2分钟就搞定了大致的轮廓,然后锉刀慢慢修平整。

最好是边比划边修整,不小心修过了就覆水难收了。我这个稍微有点歪,不过装起来效果还可以。

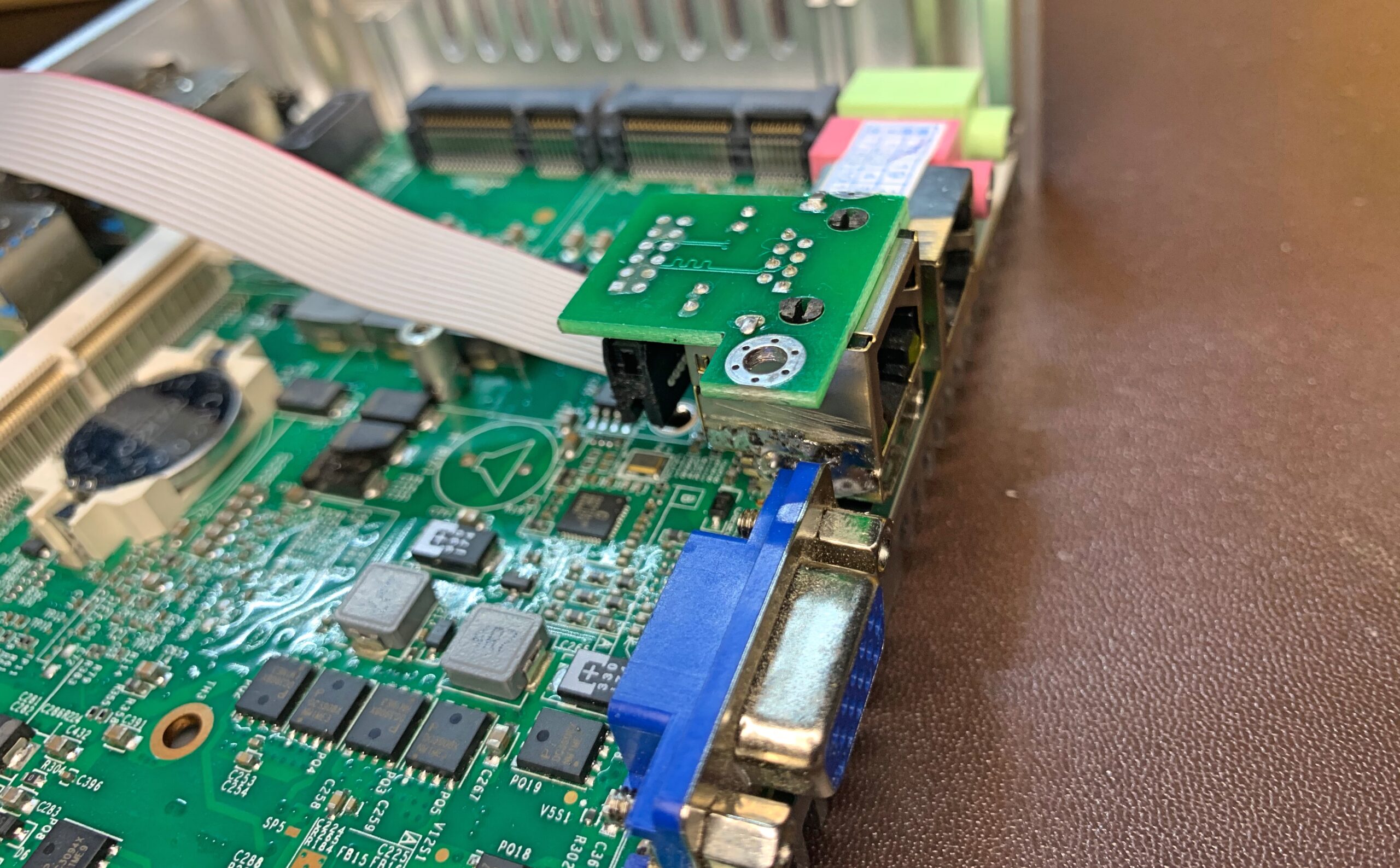

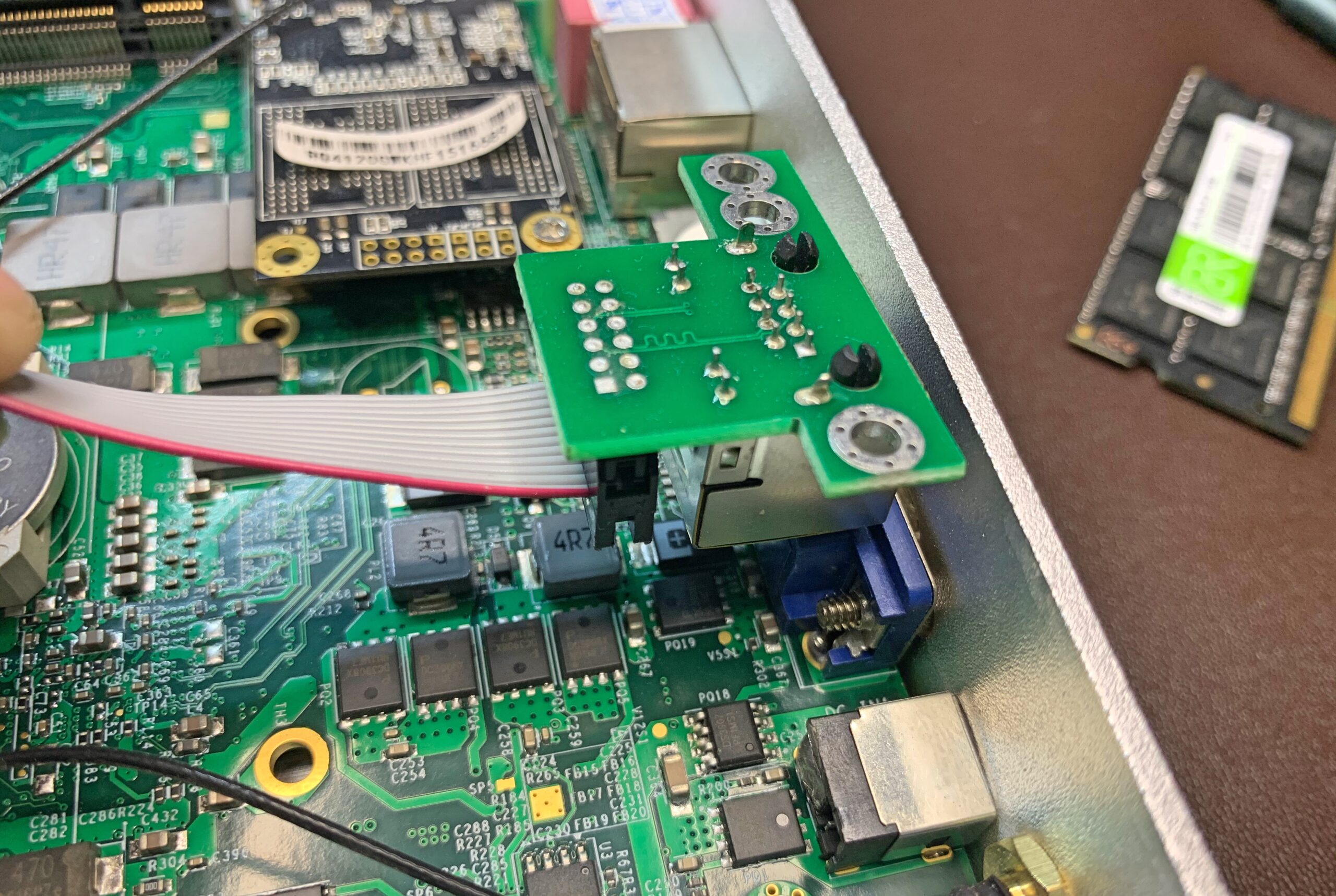

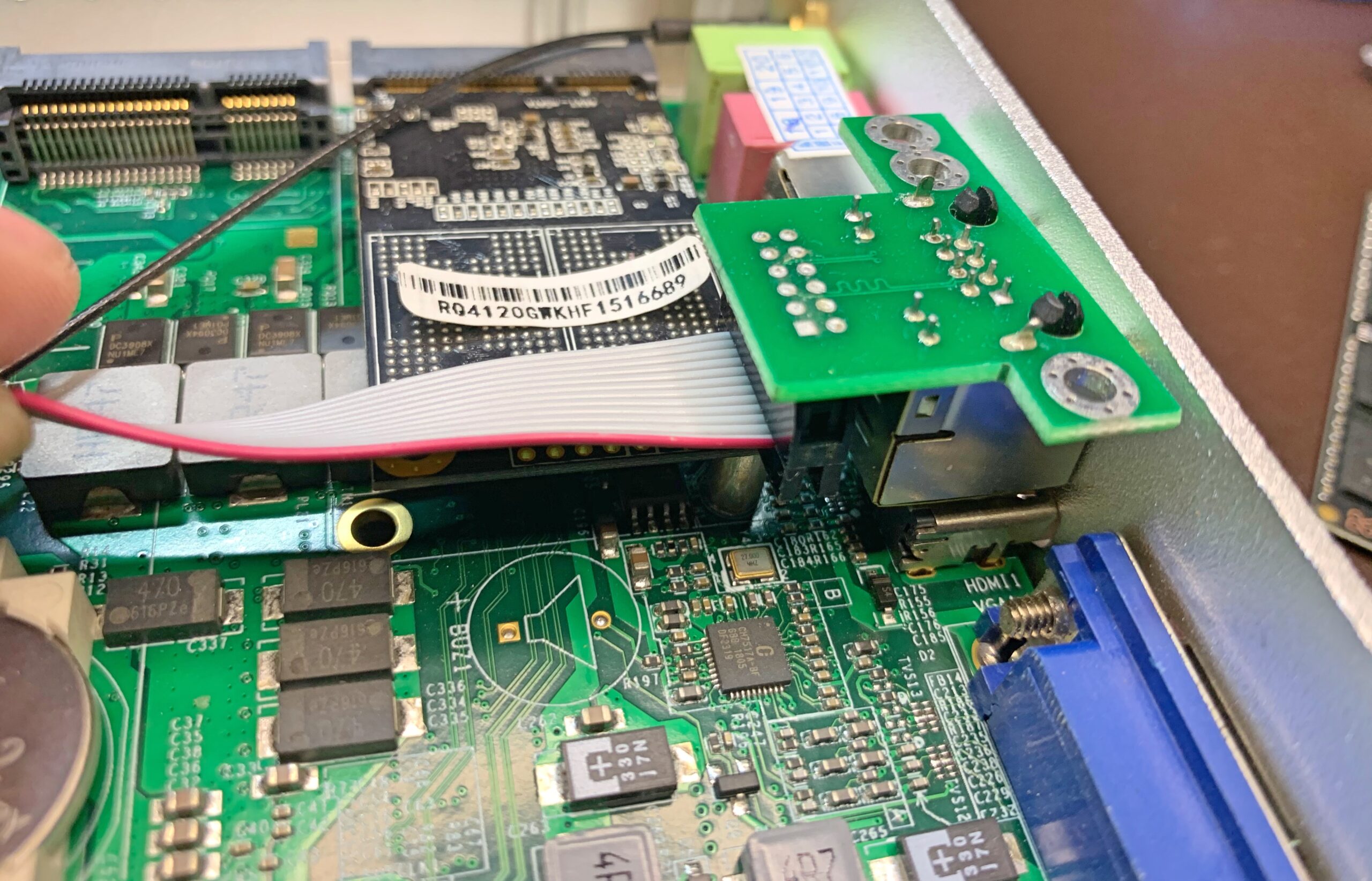

固定方案我采用的是堆锡焊接,刚好网口固定板有两个好上锡的洞洞,剪下来一边焊在旁边网口上,一边焊在固定网口上。

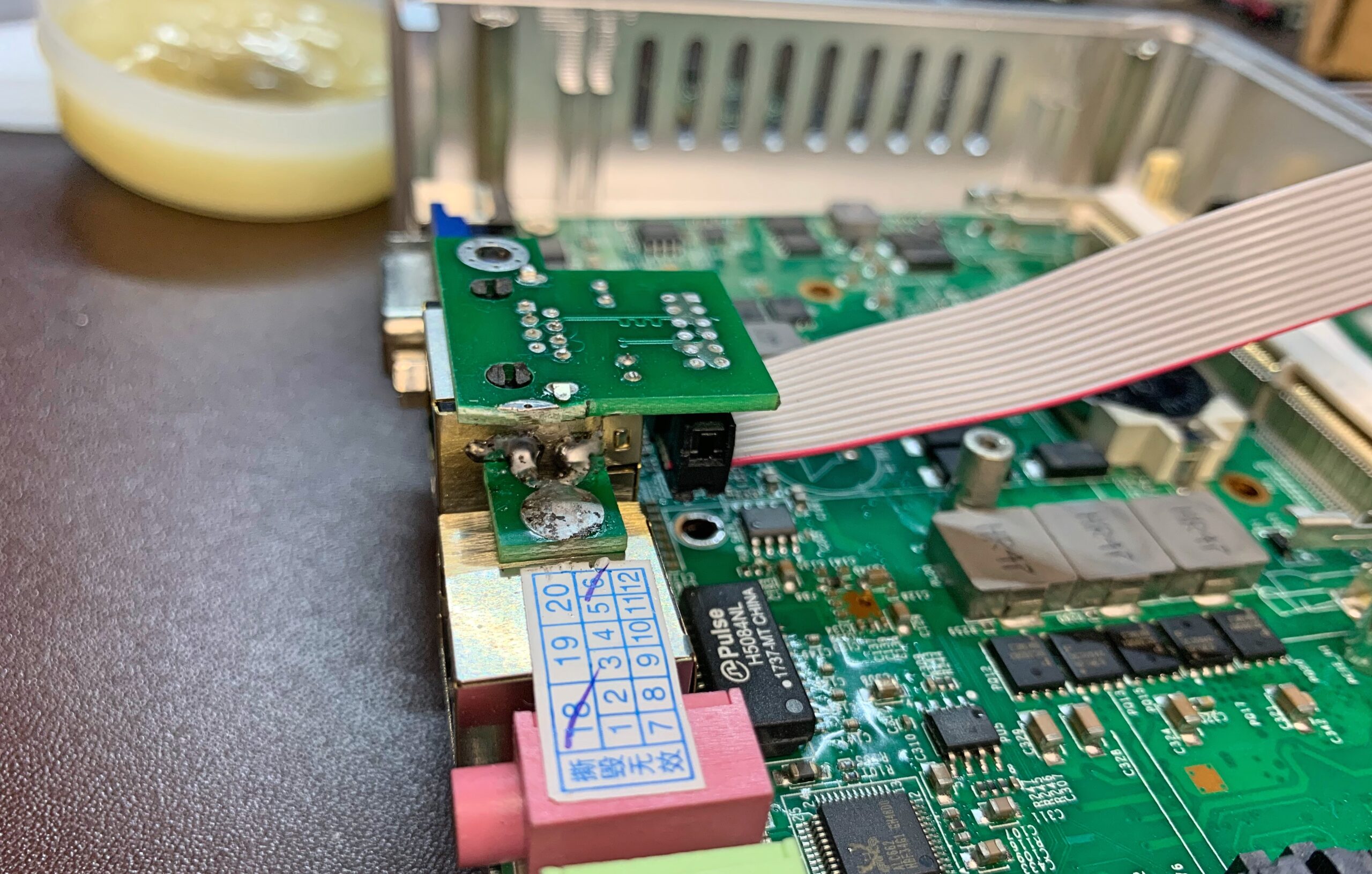

另一边直接和HDMI接口焊接在一起,当然焊接之前最好都打磨一下,手工好的上好锡。烙铁温度建议最大,一瞬间焊接好不要反复加热,网口和HDMI口里面都有塑料件。

我这焊接着实有点丑,好在是在里面,侧板盖上就看不到。丑归丑,但是真的很稳。

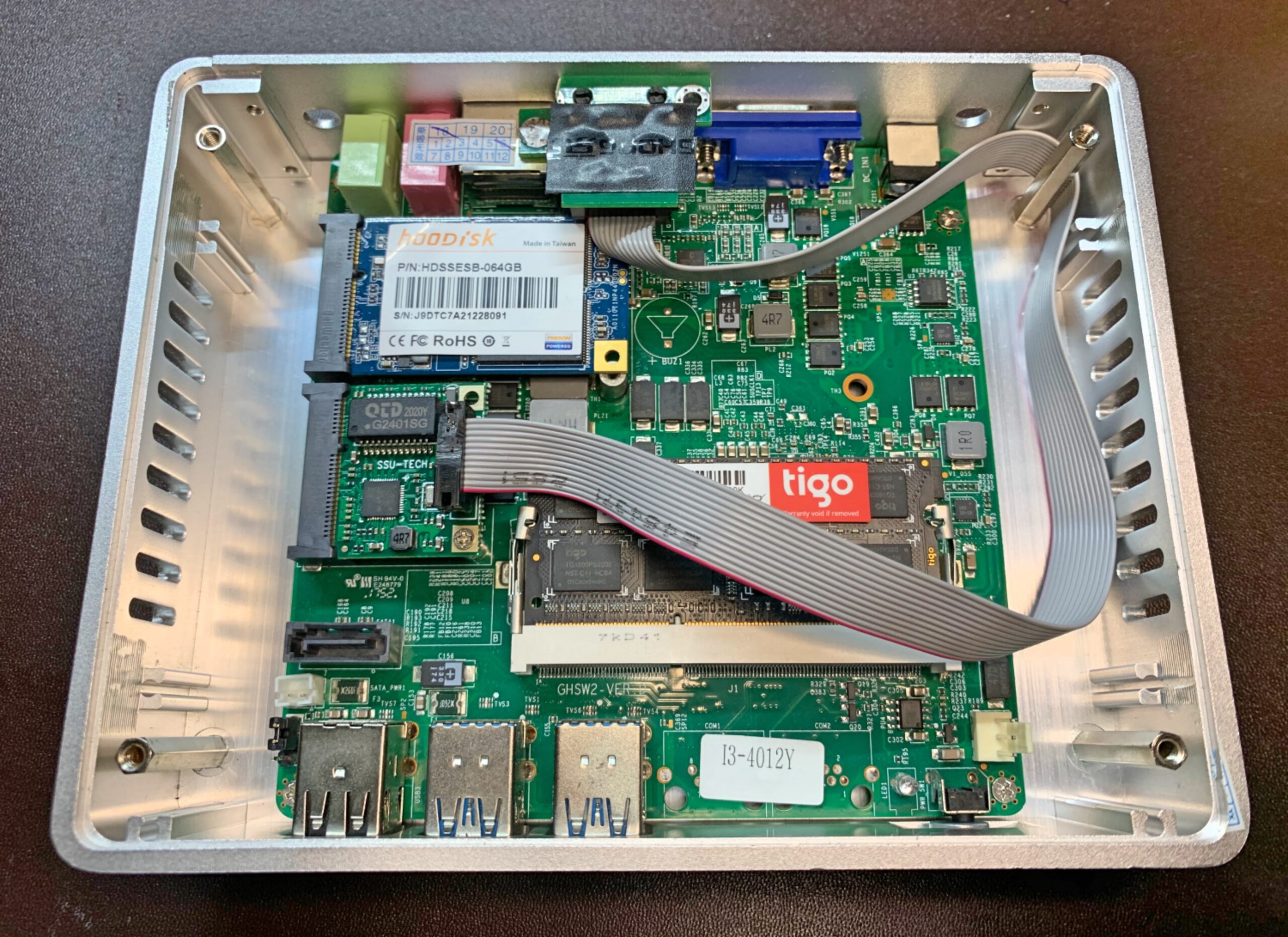

为什么组装好变成4012Y?因为我改装过程中觉得4012Y功耗更低,更适合做软路由,就临时换成这台机器改装了。顺便清灰、换硅脂大保健来一套,插上自己的内存固态测试,完美!

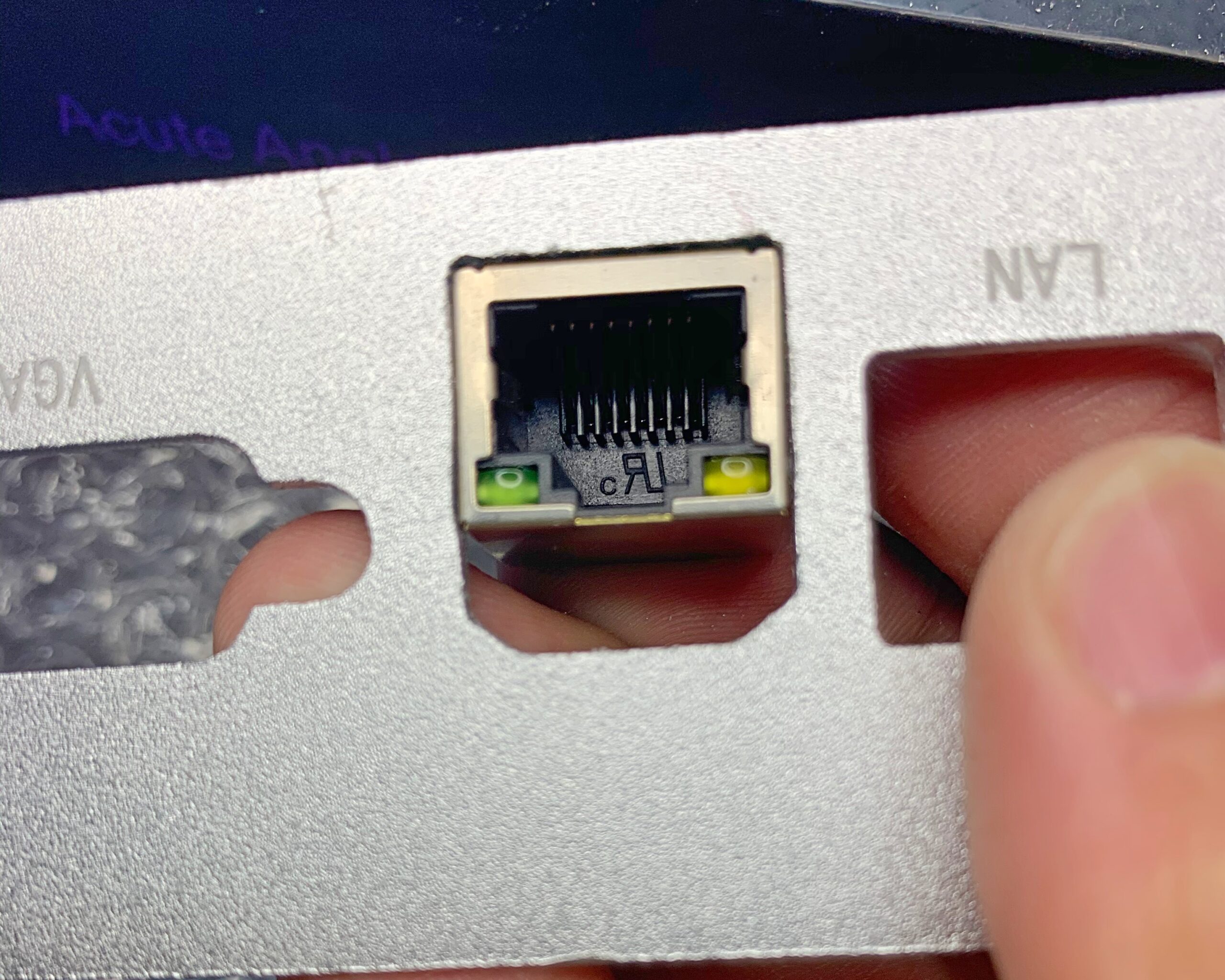

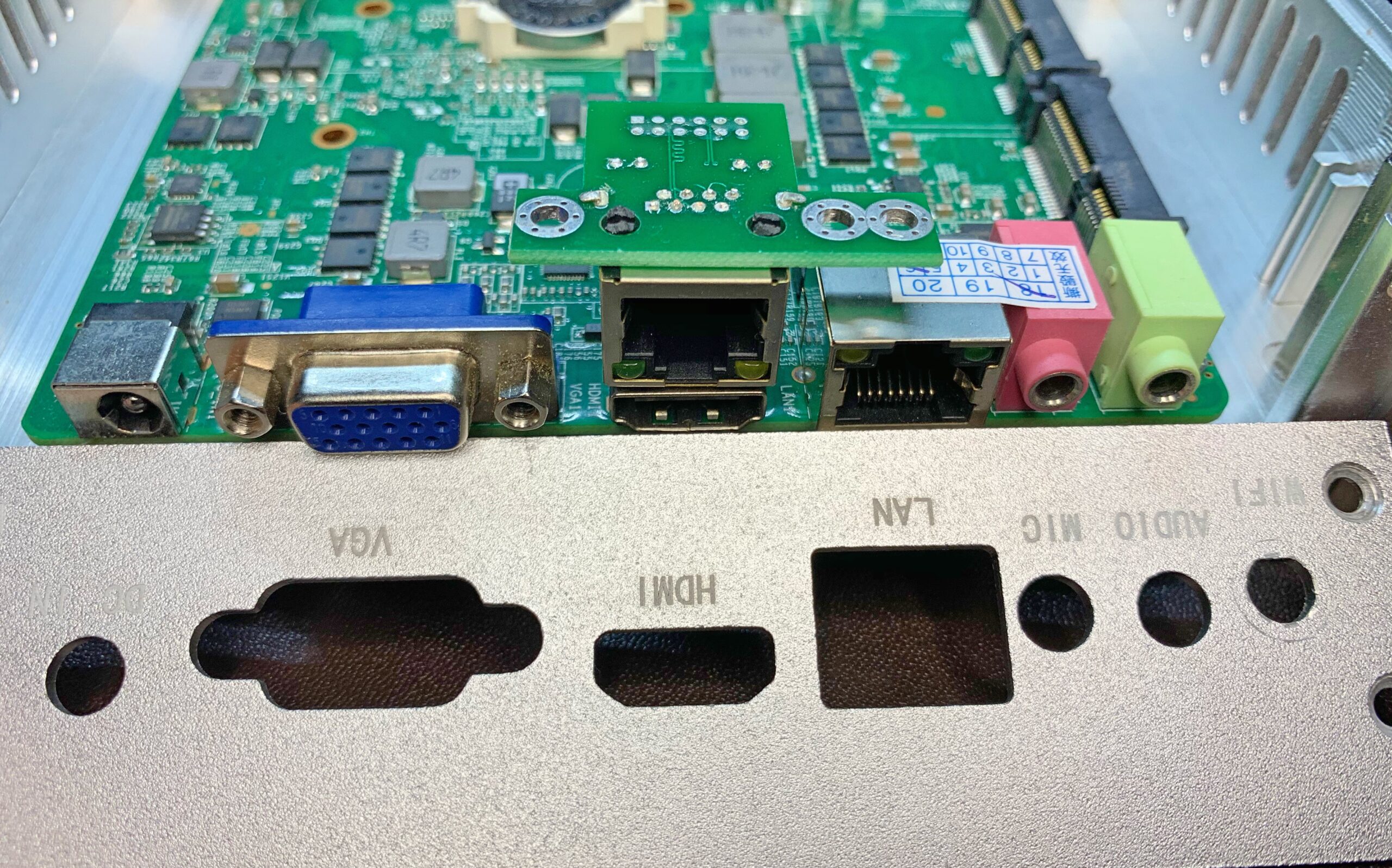

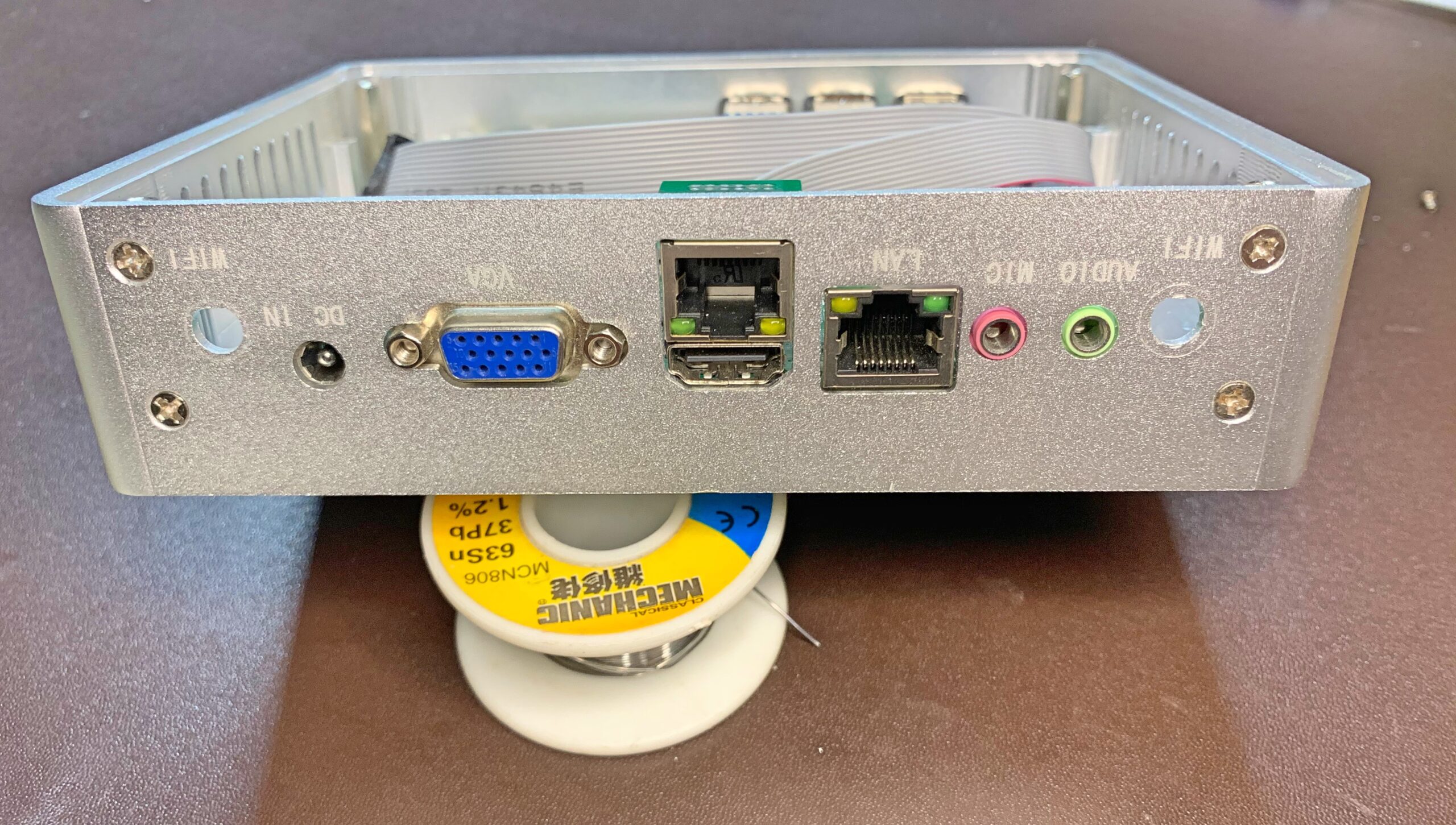

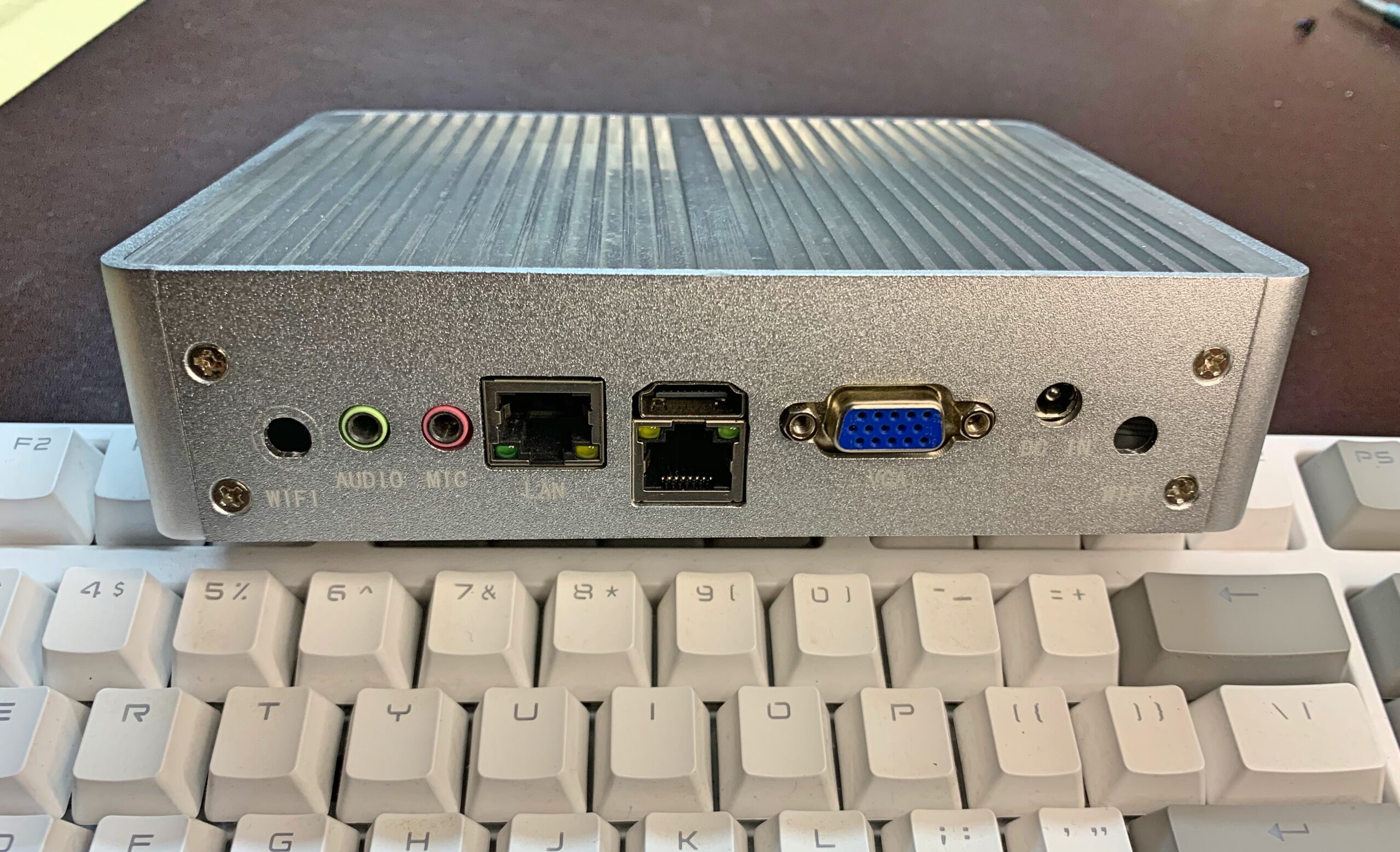

改装完装机效果,开孔处严丝合缝,我作为一个强迫症都感觉还不错,虽然第二网口和HDMI大概率插线的时候冲突,但是同时插线的使用场景应该不存在吧。

总结

i3 4010u/4012y虽然作为4代i3老CPU,但是作为软路由性能依旧吊打一大批J系N系低压CPU,同等负载的情况下功耗也不会高多少,作为软路由再适合不过了。
这次改装虽然开孔比较麻烦,但是不会有COM固定方案的大边缝,也不会动主板VGA或者耳麦口,而且大多数机箱都有这个空间改装,所以是比较完美的改装方案,这台机器也是我改装的机器中最完美的一套。
